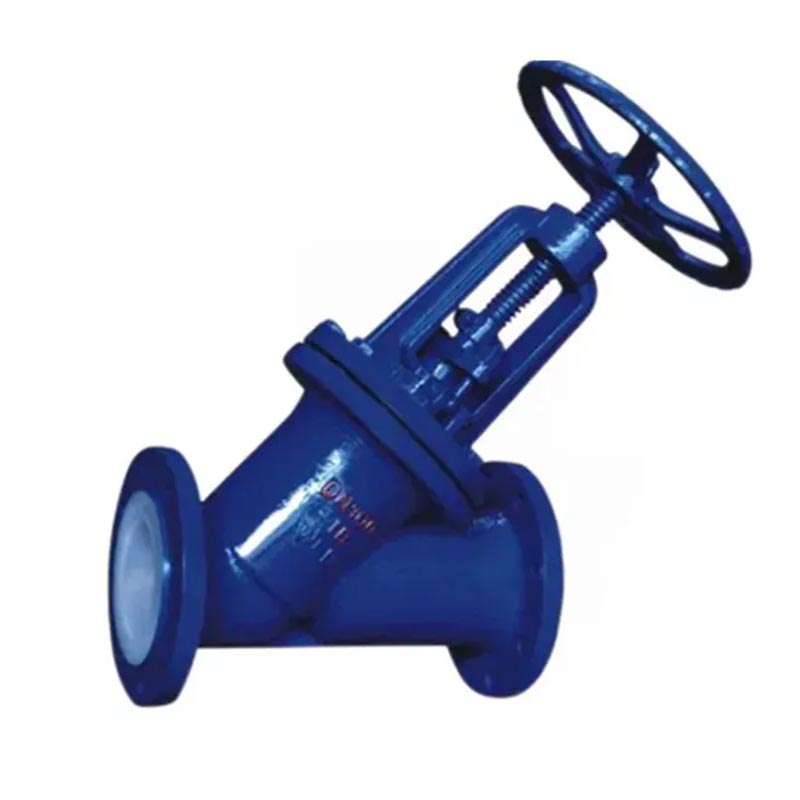

Vanne à soupape à motif en Y doublée de PTFE

JOEPAI est l'un des principaux fournisseurs de robinets à soupape à motif en Y revêtus de PTFE en Chine. Cette vanne est conçue pour les applications de fluides corrosifs et toxiques sévères, notamment le traitement chimique, les semi-conducteurs et les produits pharmaceutiques. Ces vannes à revêtement utilisent des revêtements entièrement en PFA ou PTFE (généralement ≥ 3 à 5 mm d'épaisseur) pour isoler tous les composants métalliques des milieux de traitement, offrant ainsi une résistance exceptionnelle à la corrosion et éliminant le besoin d'alliages coûteux. Notre fabrication utilise un moulage par transfert avancé et un ancrage en queue d'aronde pour des revêtements cohérents et denses avec une faible perméabilité et un risque réduit de détachement du revêtement sous vide ou à haute température. Soutenus par des installations de production certifiées ISO et une chaîne d'approvisionnement robuste, nous garantissons une livraison fiable, avec de nombreuses configurations standard de robinets à soupape revêtus de PFA disponibles pour une expédition rapide afin de répondre aux délais de projets urgents.

envoyer une demande

Description du produit

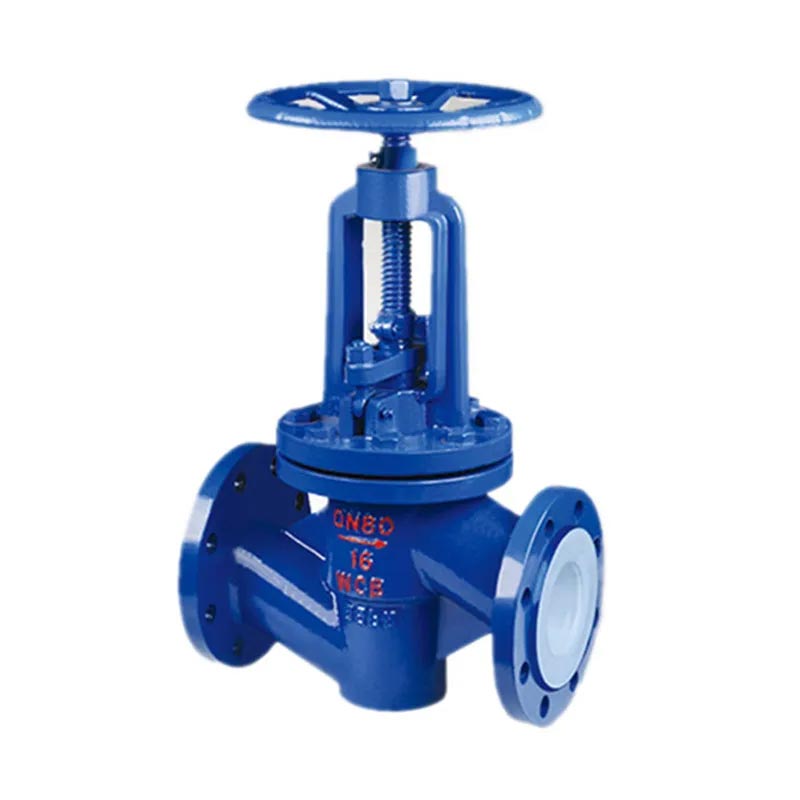

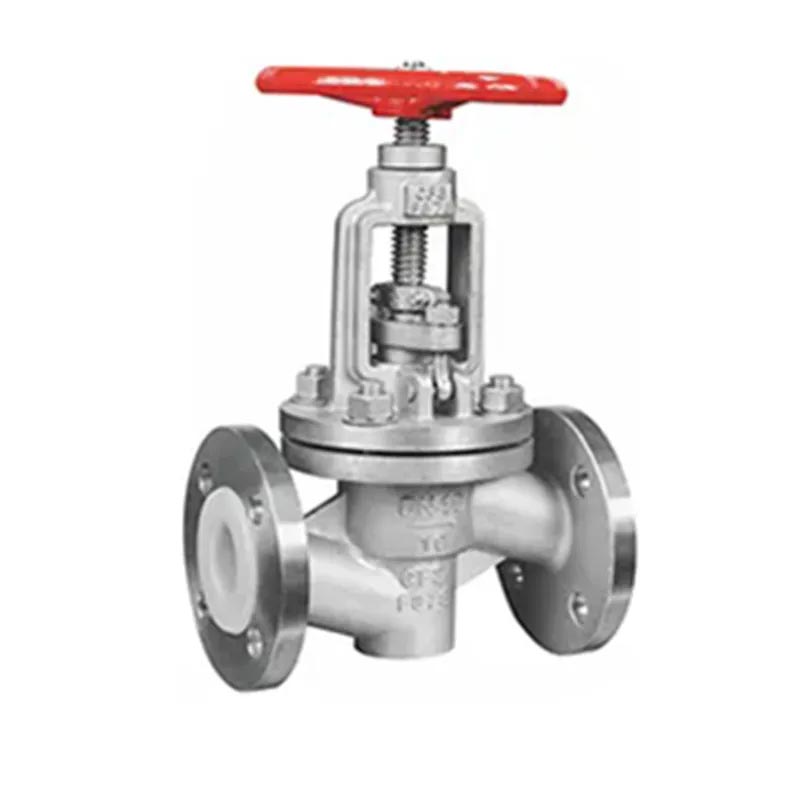

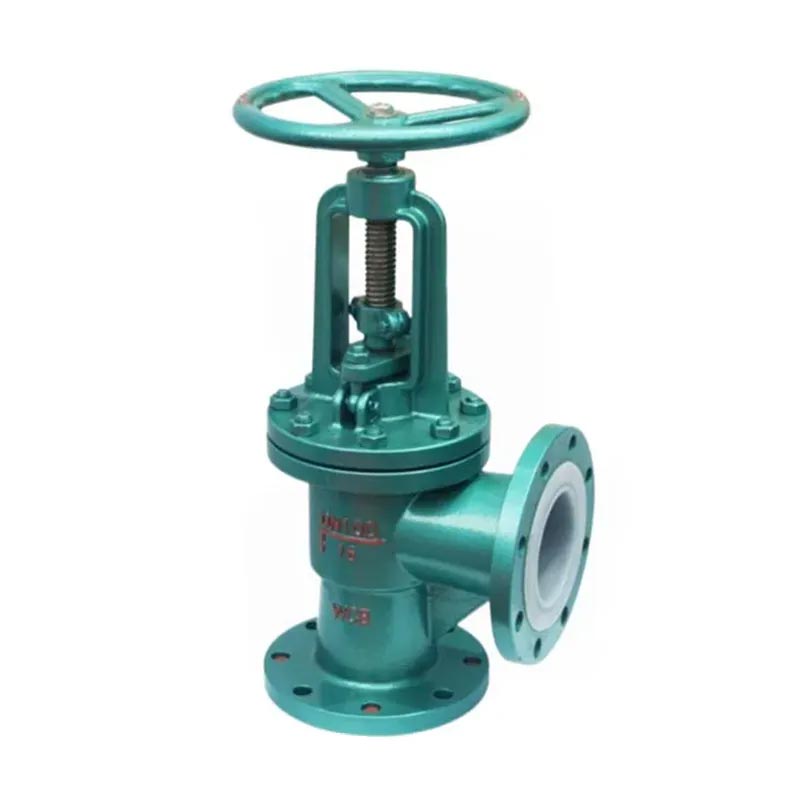

Avec des décennies d'expertise en ingénierie, JOEPAI fournit des robinets à soupape à motif en Y revêtus de PTFE de haute qualité qui sont strictement conformes aux normes internationales. Chacun la vanne subit une inspection à 100 % de la pression et de l'étanchéité avant de quitter le usine. Nous fournissons un support OEM, des délais de livraison courts et des services personnalisés configurations matérielles pour les besoins spécifiques du projet. Le robinet à soupape doublé est un type de vanne d'arrêt où l'élément de fermeture (disque) est entraîné par la tige de vanne et se déplace de haut en bas le long de l'axe central du siège de vanne. Il est couramment utilisé pour connecter ou arrêter le fluide dans les pipelines et n'est généralement pas utilisé pour la régulation du débit. Les structures de base comprennent : le type droit J41, l'angle de type J44 et l'oblique de type J45 (type Y).

Caractéristiques

Les robinets à soupape doublés présentent une structure compacte, un fonctionnement flexible, une forte résistance à la corrosion et une course courte. Ils sont largement utilisés dans les applications présentant une corrosion sévère, telles que l'industrie chimique, le pétrole, les produits pharmaceutiques, l'alimentation, la fonte d'acier, la fabrication du papier, l'hydroélectricité et la protection de l'environnement.

Matériaux de revêtement : PFA, PTFE, FEP, GXPO, etc.

Méthodes de fonctionnement : manuel, engrenage (engrenage à vis sans fin), électrique, pneumatique, hydraulique.

Dans les industries où les produits chimiques agressifs sont la norme, les vannes métalliques standards succombent rapidement à la corrosion et aux pannes. Les vannes à soupape à motif en Y doublées de PTFE (polytétrafluoroéthylène) et de PFA (perfluoroalcoxy) sont conçues spécifiquement pour ce défi, offrant une solution supérieure pour contrôler le débit de fluides hautement corrosifs, ultra-purs ou collants.

Vanne NORME

Norme de conception et de fabrication : GB12235
Dimension face à face : GB12221
Norme de dimension de bride : JB/T 79, ANSI B16.5, DIN 2543, JIS B2020

ESSAIS ET INSPECTION

Couche de revêtement : détection d'étincelles électriques
Norme de test : GB/T 13927, API 598
Pression nominale : PN (MPA)
Pression d'essai du corps : PNX1,5
Pression d'essai de joint : PNX1.1

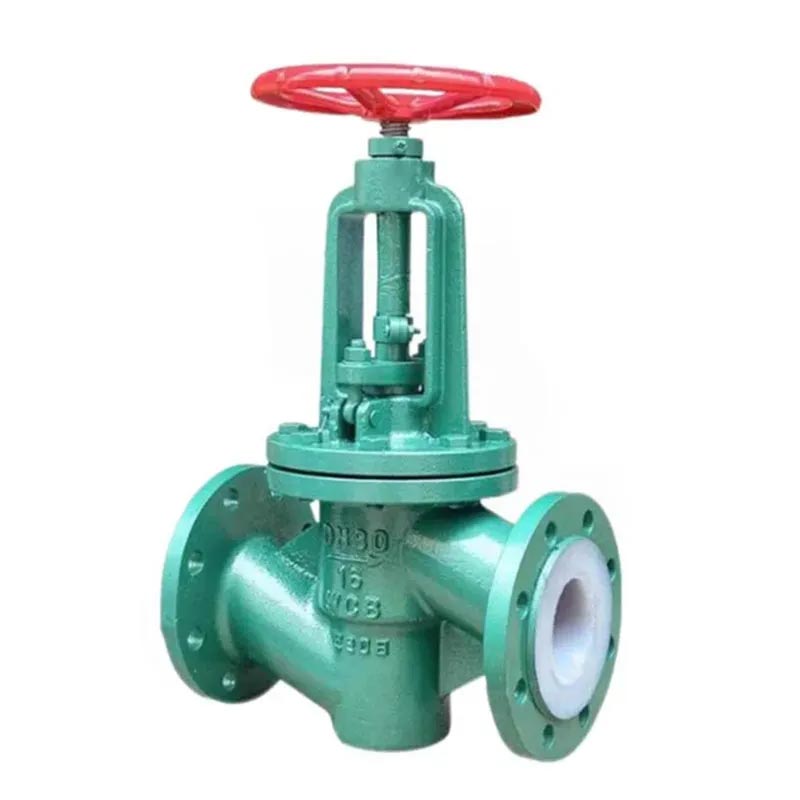

Y Pattern Globe Valve

Matériau des pièces principales

Corps
Doublure du corps	Plastique fluoré
Bonnet	Fonte, acier au carbone, acier inoxydable
Disque	Acier au carbone, acier inoxydable, entièrement recouvert de fluor en plastique
Glande
Tige	Acier au carbone, acier inoxydable, partiellement recouvert de fluor en plastique
Volant

	Valeur standard (: mm)							Valeur de référence
DN(mm)	L	D	D1	D2	f	b	Z-φd	FAIRE	W(kg)
DN(mm)	PN2,5m
15	130	95	65	45	2	16	4-f14	265	4
20	150	105	75	58	2	18	4-f14	270	5
25	160	115	85	68	2	18	4-f14	275	6
32	180	135	100	78	2	18	4-f18	290	9
40	200	145	110	88	3	18	4-f18	320	11
50	230	160	125	102	3	20	4-f18	335	14
65	290	180	145	122	3	22	8-f18	400	21
80	310	195	160	138	3	24	8-f18	450	30
100	350	230	190	162	3	24	8-f23	495	36
125	400	270	220	188	3	26	8-f26	560	70
150	480	300	250	218	3	28	8-f26	650	80
200	600	360	310	278	3	30	12-f26	750
250	650	425	370	335	3	32	12-φ30	840	250
300	700	485	430	395	4	34	16-φ30	970
350	790	550	490	448	4	38	16-f34		500

Paramètres

Diamètre nominal	Pression nominale	Pression de travail	L	D	D1	n-Fd	f	H1	H2	D0	Poids
25	1,6 1,0	1.6	160	100	75	4-2	2	2595	280	120	4.5
32			200	120	90	4-14	2			140	13
40			200	130	100	4-14	3	320	353	140	9.5
50			230	140	110	4-14	3	342	375	160	16.5
65		1.0	290	160	130	4-14	3			180
80			310	190	150	4-18	3	467	520	200	32
100			350	210	170	4-18	3	532	600	280	45
125			400	240	200	8-18	3	604	685	280	67
150			480	265	225	8-18	3	635	728	320	89
200		0.6	495	320	280	8-18	4	735	866	400	145
250			622	375	335	12-18	4
300			698				4

Y Pattern Globe Valve
