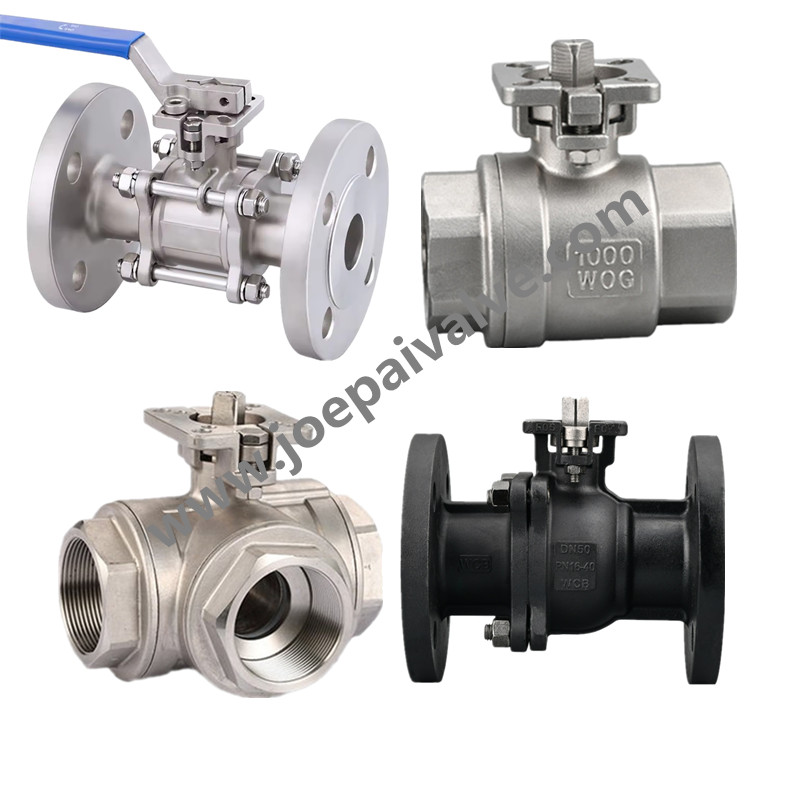

La valve à billes de plate-forme haute (également connue sous le nom deISO5211 Valve à billes de plaquettes de montage direct) est un type spécial de vanne à billes avec une plate-forme surélevée sur le corps de vanne conçu pour les actionneurs de montage. Conçus et fabriqués conformément à JB, DIN, ISO, API, GB, BS et autres normes, sa sécurité et sa qualité sont strictement contrôlées.
Nom du produit: valve à billes de plate-forme haute
Modèle de produit: Q41F (H / Y), Q11F (H / Y)
Méthode d'actionnement: manuel, électrique, pneumatique
Type de connexion: fileté, soudé, à brides
Type de structure: droit à trois voies
Structure d'étanchéité: joint doux, joint dur
Plage de pression: 1,6 MPA - 6,4MPA
Diamètre nominal: DN6 - DN200
Matériaux communs: WCB, acier inoxydable, etc.
Les vannes à billes à haute plate-forme offrent plusieurs avantages importants en raison de leur conception unique, ce qui les rend très favorisés dans les applications d'automatisation industrielle. Leurs principaux avantages comprennent:
1. Interface de montage standardisée (norme ISO 5211):
Le corps de soupape dispose d'une plate-forme de bride carrée ou ronde conforme à la norme internationale ISO 5211. Les actionneurs pneumatiques, les actionneurs électriques ou les opérateurs manuels peuvent être directement boulonnés sur cette plate-forme sans supports ou plaques d'adaptateur supplémentaires. Les actionneurs de différentes marques et modèles peuvent être facilement installés tant qu'ils sont conformes à la norme ISO 5211, améliorant considérablement l'interchangeabilité et la commodité de maintenance.
2. Installation simple et efficace:
Élimine la nécessité d'un achat et d'une installation séparés de supports de connexion, de simplification du processus d'installation, de réduction considérablement du temps d'installation et de réduction des coûts de main-d'œuvre. L'interface standardisée minimise le risque d'inadéquations pendant l'installation.
3.RIMITE RIGIDICE ET POSITION DU PRÉCIS:
L'actionneur est fixé rigidement directement au corps de la valve, évitant la déformation potentielle ou les lacunes associées aux connexions de support traditionnelles. Assure une transmission de couple efficace de l'actionneur à la tige de soupape, réduisant la perte d'énergie. La connexion rigide et sans espace garantit un positionnement de valve précis et reproductible, ce qui est crucial pour les applications nécessitant un contrôle précis.
4. Performance d'étanchéité plus fiable:
La connexion rigide intègre l'actionneur, la tige de valve et le corps de valve dans une unité plus stable, réduisant le stress latéral ou la déformation de torsion causée par un alignement d'actionneur inapproprié ou une distribution de force inégale. L'amélioration de la distribution de la force de tige réduit directement le risque de fuite au niveau du joint de la tige, améliorant la fiabilité globale d'étanchéité.
5.compact Structure, économie d'espace:
Par rapport à la configuration traditionnelle de «soupape + support + actionneur», les vannes à billes à haute plate-forme avec des actionneurs sont généralement plus compactes, occupant moins d'espace - un avantage important pour les environnements d'installation confinés (par exemple, un équipement monté sur le patin, des pipelines denses).
6. Entretien facile:
Pour la réparation ou le remplacement de l'actionneur, desserrez simplement les boulons sur la plate-forme pour le retirer, éliminant la nécessité de démonter l'ensemble des systèmes de soupape ou de support complexes, ce qui rend la maintenance plus rapide et plus efficace.
7.Cost-efficace:
Élimine le besoin de supports de connexion supplémentaires ou de plaques d'adaptateur, réduisant les coûts d'achat globaux. Pour l'entretien des pièces de rechange, seul le corps de la valve et l'actionneur doivent être pris en compte, simplifiant la gestion des stocks en évitant la nécessité de stocker diverses spécifications de support.
En résumé, les avantages de base des vannes à billes à plate-forme se trouvent dans leur conception de plate-forme montée sur le haut ISO 5211, qui fournit:
1.Auplage standardisé, simplifié et efficace.
2. Connexion d'actionneur rigide, précise et fiable.
3.Pact la structure globale et l'entretien pratique.
4. Amélioration du système de la fiabilité, des performances et des services de service du système tout en réduisant les coûts d'installation et de maintenance.
Par conséquent, les soupapes à billes à haute plate-forme sont souvent la solution préférée pour les systèmes de contrôle de fluide automatisé nécessitant une installation fréquente d'actionneur, une fiabilité élevée, un contrôle précis ou des contraintes d'espace.
Pour les vannes commandées àJoepai, nous fournissons les garanties suivantes:
Qualité stable: contrôle de la qualité du processus complet, inspection méticuleuse et tests complets.
Prix raisonnable: un contrôle des coûts internes efficace réduit les dépenses, bénéficiant aux clients.
Livraison rapide: les lignes de production avancées et les stocks suffisants garantissent des délais de livraison plus courts.
Support technique: Réponses immédiates aux demandes techniques des clients.
Pour tout problème lié à la qualité signalé par les clients, nous garantissons une réponse dans les 24 heures pour résoudre le problème.
