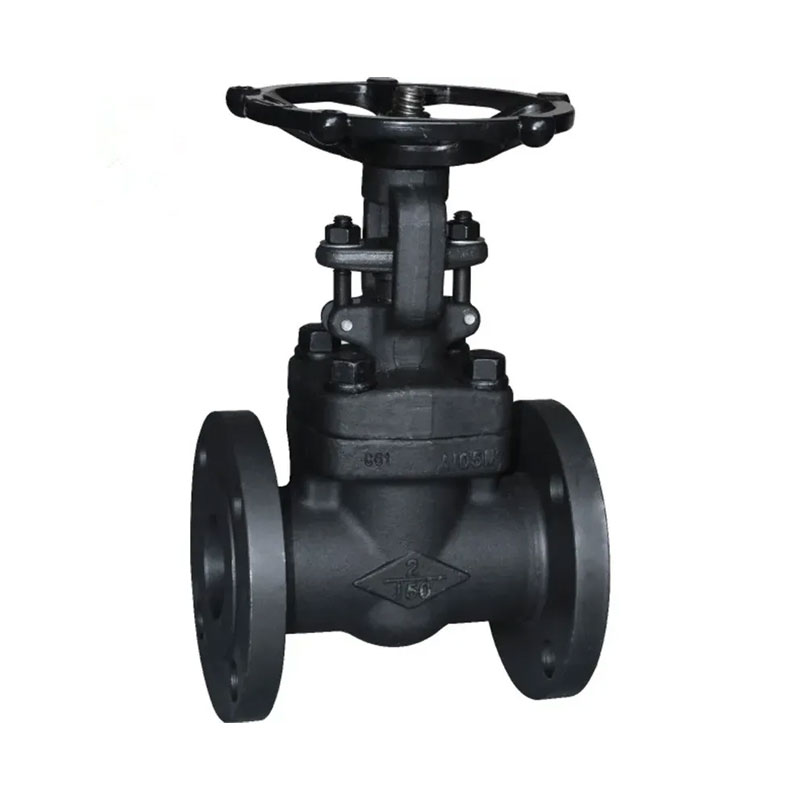

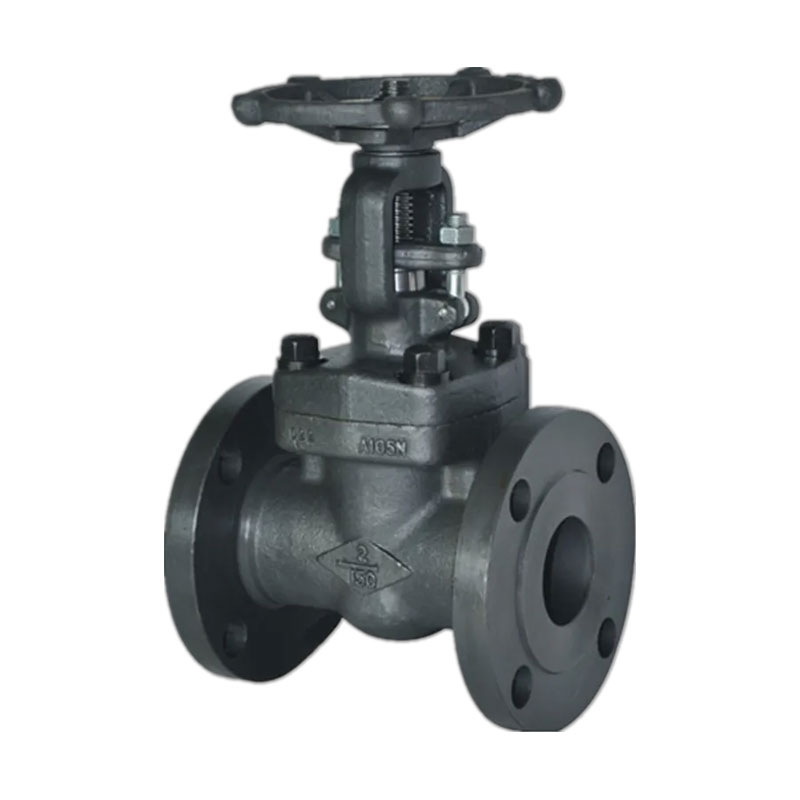

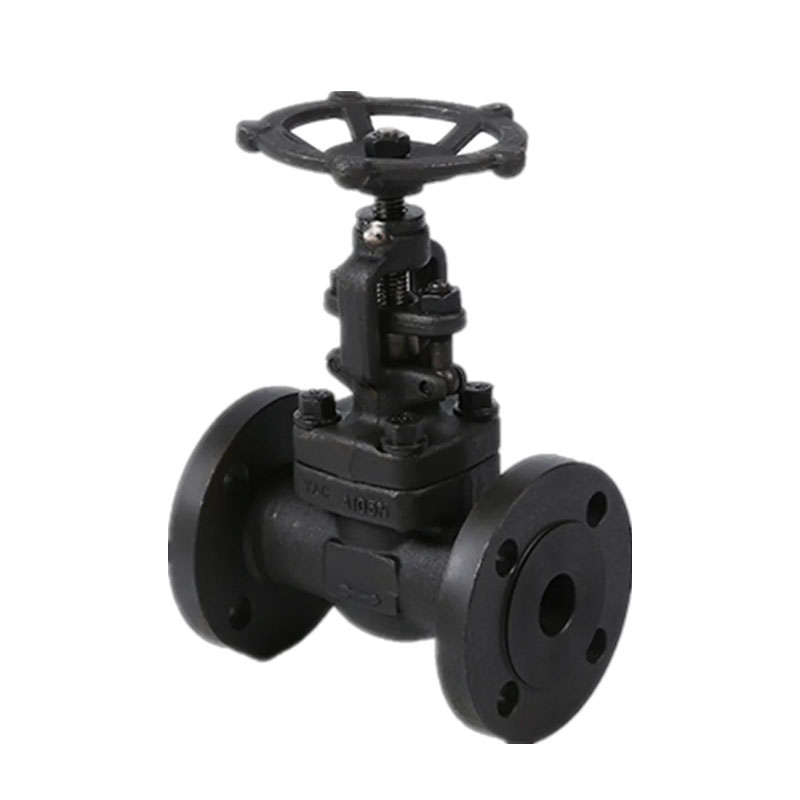

La vanne de porte de bride en acier forgé intégré 150 lb fabriqué indépendamment par vanne Qiaopai a amélioré la force et le scellement du corps de la valve à travers l'ensemble processus de forgeage et peut résister à l'impact et à la température de la pression interne Stress de différence.
Pendant ce temps, la conception compacte et la structure d'alésage complète Assurer une faible résistance et un débit à grande efficacité, ce qui en fait une valve idéale pour Entreprises qui cherchent à acheter un pipeline de longue durée de vie et de haute performance systèmes de contrôle.
Taille: 1/2 '' - 2 '' (DN15 ~ DN50)
Évaluation de pression: 150 lb-600lb / PN16 ~ PN100 / 10K ~ 60K)
Matériel: A105, FL2, F11, F22, F5, F304, F316, F51 / F53, F321, C3, C5, C95800
Température appropriée: -29ºC ~ 429 ° C.
Moyen approprié: eau, vapeur, pétrole et gaz naturel, etc.
Conception et fabrication conformto: API602, BS5352, ANSI B16.34
Dimension soudée à douille conforme à ANSI B16.11, JB / T1751
Dimension des extrémités de vis Conforme à ANSI B1.20.1, JB / T7306
Conformément aux fesses à ANSI B16.25, JB / T12224
Les fins de la bride sont conformes à ANSI B16.5, JB79
Test et inspection conforme à: API598, GB / T13927, JB / T9092
| NON. | Nom de pièce | CS à ASTM | Quant à ASTM | SS à ASTM | ||
| Type A105 | Tapez F22 | Type F304 (L) | Type F316 (L) | |||
| 1 | Corps | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Anneau de siège | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | Coin | A276 410 et 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Tige | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Joint | Graphite SS + ondulé | SS + PTFE | |||
| 6 | Bonnet | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Boulon de capot | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Épingle | A276 420 | A276 304 | |||
| 9 | Glande | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Poêle à œil de glande | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Bride | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Noix de glande | A193 2H | A194 4 | A194 8 | A194 8m | |
| 13 | Noix de joug | A276 410 | ||||
| 14 | H.W. Écran de verrouillage | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | Plaque | SS | ||||
| 16 | Roue à main | A197 | ||||
| 17 | Joint de roulement | A473 431 | ||||
| 18 | Emballage de tige | Graphite flexible | Ptfe | |||
| Médium approprié | W.O.G. etc. | W.O.G. etc. | Hno3ch3ooh etc | |||
| Température appropriée | -29 425 | -29 550 | -29 180 | |||
Remarque: D'autres documents sont disponibles sur demande.
Dimensions (mm) et poids (kg)
Valve de porte à extrémité à bride 150 lb ~ 600 lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1 / 4 " | 1-1 / 2 " | 2 " | ||
| L (rf) l1 (bw) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (ouvert) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Poids | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| Bw | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| Bw | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| Bw | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
La couverture de soupape de la vanne de porte d'extrémité de bride en acier forgé intégré 150 lb est divisé en trois types: couvercle de soupape boulonné, couvercle de soupape soudé, et Couvercle de soupape d'auto-resserrement de pression.
La caractéristique principale de cette valve est un Tige montante avec un support et le corps global de la valve est une bride. Plat La conception du siège de soupape à fond réduit la pression des fluides et assure un obstruction sans obstacle couler. Largement applicable en tant que dispositif de régulation et d'interception sur le fluide pipelines tels que l'eau du robinet, les eaux usées, la construction, les aliments, l'électricité, Médecine, métallurgie, textile, systèmes énergétiques, etc.
