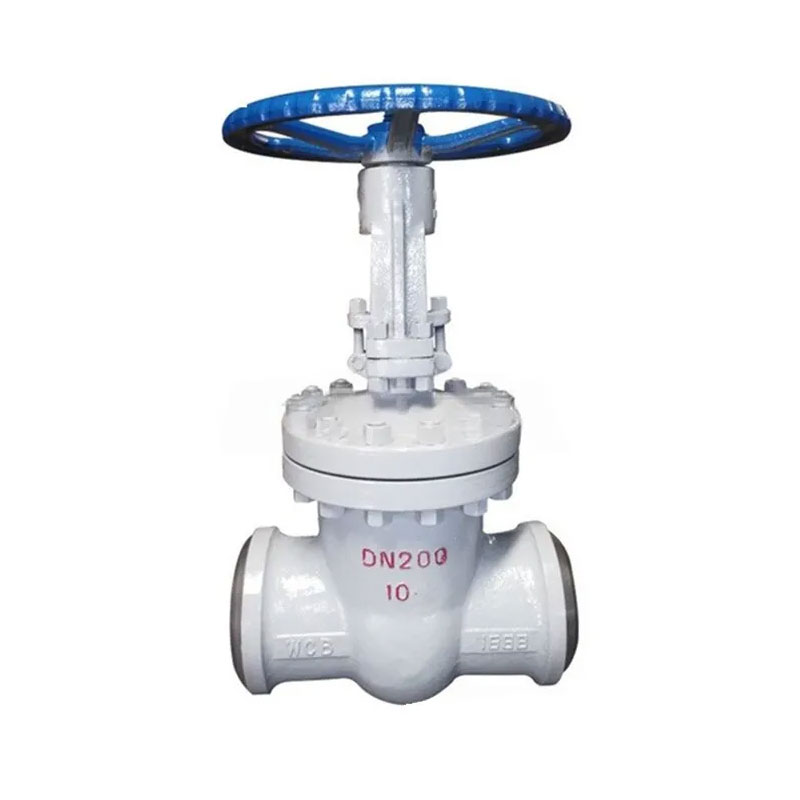

Vanne de porte en acier à haute pression PN16

Joepai a conçu une soupape de porte en acier à base de haute pression de haute pression PN16 pour les conditions à haute pression, qui adopte une technologie de formation avancée en acier coulé et a une résistance stable, une bonne étanchéité et une résistance à la pression. Il est appliqué dans les systèmes de pétrole, de produits chimiques, de centrales électriques, d'approvisionnement en eau et de drainage et de pipelines industriels, et peut également s'adapter à l'eau, à la vapeur, à l'huile et aux milieux corrosifs.

envoyer une demande

Description du produit

JOEPAI VALVE GAPE D'ACIER JOEPAI PN16, le corps de soupape a un Structure compacte et excellente résistance à la corrosion.

Nos produits sont Largement exporté vers l'Europe, l'Asie du Sud-Est, l'Amérique du Sud, le Moyen-Orient et d'autres régions, et respectent plusieurs normes nationales telles que DIN, ANSI, API, ISO, CE, etc.

Normes de produits

1.Design & Manufacture: GB122234
2.Face à face: GB12221
3. Dimension de flux: GB9113 JB79
4. Réglation de la pression et de la température: GB9131
5.Inspection et test: GB / T13927 JB / T9092

Caractéristiques du produit

1. Structure compacte, conception rationnelle, rigidité élevée, chemin d'écoulement lisse et faible résistance à l'écoulement.
2. surfaces de pétrole en acier inoxydable et alliage dur pour vie de service.
3. Emballage de graphite inflexible assure un scellement fiable et un fonctionnement facile.
4. Méthodes d'activité: manuel, pneumatique, électrique ou engagé.
5. TYPES STRUCURALS: Disque unique flexible en coin, disque unique rigide, ou double disque.

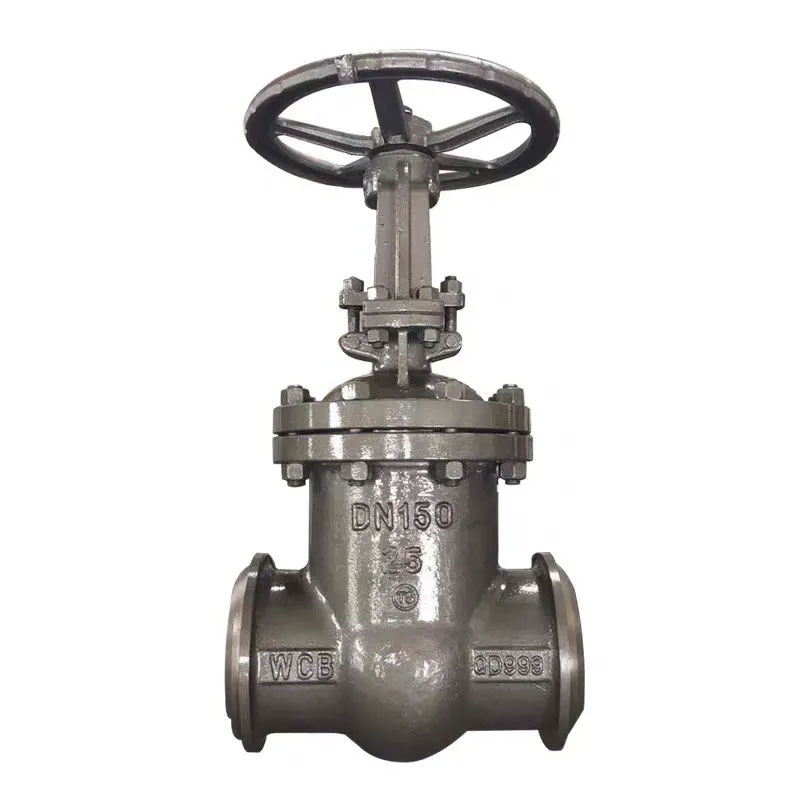

High Pressure Cast Steel Gate Valve PN16

Matériaux composants principaux

Corps et capot	Disque et siège	Tige	Noix de tige	Emballage	Roue à main
Carbone	Acier en carbone de haute qualité + alliage dur / acier inoxydable	CR en acier inoxydable	Bronze en aluminium	Emballage de l'amiante en graphite	Fonte malléable
Acier CR-Ni-Ti	Acier inoxydable + alliage dur	Cr-ni-l'acier inoxydable	Bronze en aluminium	Emballage imprégné de PTFE	Fonte malléable
CR-in-i-if Steel	Acier inoxydable + alliage dur	CR-MO-L'ACIER INOXDUBLE	Bronze en aluminium	Emballage imprégné de PTFE	Fonte malléable
CR-MO en acier	Alliage en alliage + alliage dur	CR-MO-AL	Bronze en aluminium	Amiante flexible + 33.4	Fonte malléable

Dimensions principales:

1,6 coup	Taille	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	MM	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	MM	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	MM	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2,5 MPA	Taille	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	MM	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	MM	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	MM	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0MPA	Taille	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	MM	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	MM	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	MM	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	Taille	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	MM	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	MM	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	MM	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Installation du produit

1. Nettoyez à l'intérieur de la soupape de porte en acier à haute pression PN16 avant l'installation, et il ne devrait pas y avoir d'impuretés sur sa chambre de soupape et sa surface d'étanchéité.
2. Serrez les boulons reliant chaque partie uniformément avec une force.
3. Vérifiez si la pièce de remplissage est étroitement comprimée, assurez-vous que le scellement de la garniture est serré et que la porte peut être ouverte de manière flexible et fermée.
4. Avant l'installation, vérifiez le modèle de soupape, la taille et d'autres informations et assurez-vous que la direction d'écoulement du milieu est cohérente avec la direction d'écoulement spécifiée.
5. Pendant l'installation, une certaine quantité d'espace doit être laissée pour faciliter le fonctionnement du lecteur de soupape.
6. Suivez strictement les instructions sur le schéma de câblage pour organiser le câblage du dispositif d'entraînement.
7. Après l'installation, il est nécessaire de le maintenir régulièrement.

High Pressure Cast Steel Gate Valve PN16
