Robinet à bille monobloc en acier inoxydable forgé haute pression – Compact, fiable et résistant à la corrosion

2026-06-16 0 Laissez-moi un message

Le JOEPAImonobloc en acier inoxydablerobinet à tournant sphérique est spécialement conçu pour un contrôle précis du débit de liquides et de gaz. Son corps monobloc assure une grande étanchéité et élimine les points de soudure, réduisant considérablement les risques de fuite.

Une bille perforée à l'intérieur de la vanne tourne pour démarrer ou arrêter le débit. L'opération peut être effectuée manuellement via un levier ou automatiquement à l'aide d'un actionneur. Le corps robuste en acier inoxydable offre une excellente résistance à la corrosion et à l'usure, garantissant des performances durables avec un minimum d'entretien.

Où est-il utilisé ?

Les robinets à tournant sphérique monobloc sont largement utilisés dans les applications industrielles et commerciales, en particulier dans les pipelines transportant des substances chimiques.

Les applications courantes incluent :

∙ Usines de traitement des eaux

∙ Conduites de vapeur et systèmes de gaz sous pression

∙ Industrie agroalimentaire (conception hygiénique)

∙ Installations pharmaceutiques et pétrochimiques

∙ Moteurs marins et centrales électriques

La conception monobloc compacte permet une intégration facile dans des systèmes restreints en espace et garantit un fonctionnement sûr à des températures et pressions élevées.

Principe de fonctionnement

Le monobloc en inoxrobinet à tournant sphériquecontient une boule sphérique avec un trou central, entraînée en rotation via une tige. Lorsque le trou est aligné parallèlement au pipeline, le débit est libéré ; lorsqu'il est perpendiculaire, le flux est complètement arrêté.

Cette rotation peut se faire manuellement ou avec un actionneur automatique. La conception garantit une étanchéité de haute intégrité entre la bille et le siège, garantissant un fonctionnement sûr même lors de changements brusques de pression.

Spécifications techniques

Monoblocrobinets à tournant sphériquesont disponibles en différentes tailles et pressions nominales. Les spécifications générales comprennent :

Paramètre	Détails
Matériau du corps	Acier inoxydable AISI 304 / AISI 316
Matériau de la balle	Acier inoxydable AISI 304 / AISI 316
Matériau du siège	PTFE (téflon), RPTFE, PPL
Type de connexion	Plaquette à bride
Pression nominale	PN16 ~ PN40
Gamme de tailles	DN15 ~ DN200
Plage de température	-29°C à +250°C
Norme de montage	Conforme ISO 5211 (personnalisable)

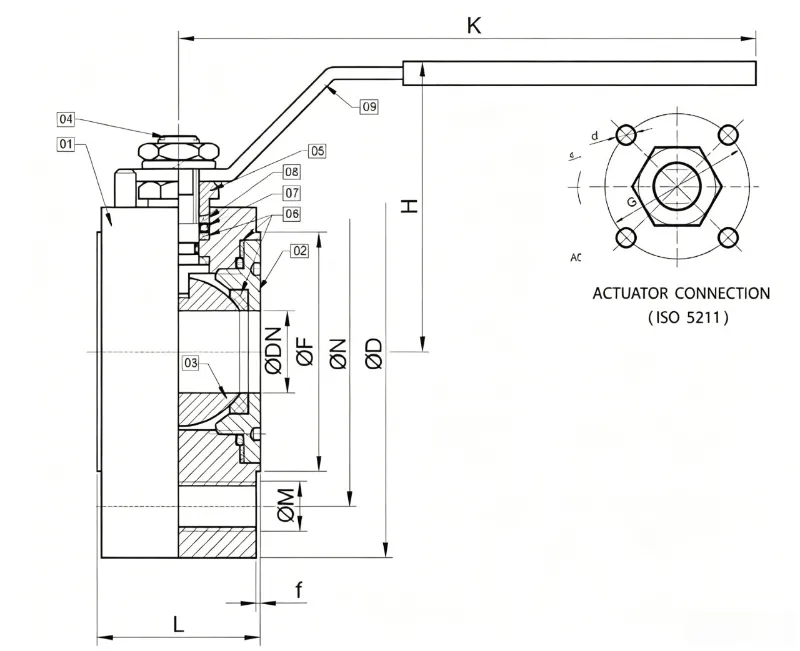

Dimensions principales

TAILLE								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	SUR	ØM	DE	SUR	ØM	DE	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
11/2"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Pourquoi choisir un robinet à bille monobloc ?

Étanchéité supérieure – L'absence de points de soudure signifie moins de chemins de fuite potentiels.

Résistance à la corrosion et à l'usure – Le corps en acier inoxydable garantit une longue durée de vie.

Faible entretien – La conception monobloc réduit l'usure et prolonge la durée de vie opérationnelle.

Fonctionnement rapide – La rotation à 90 ° permet des cycles d'ouverture/fermeture rapides.

Hygiénique et sûr – Idéal pour les processus alimentaires, pharmaceutiques et chimiques.

Rentable – Une longue durée de vie et de faibles coûts d'exploitation améliorent l'efficacité du système.

Besoin du bon monobloc en acier inoxydablerobinet à tournant sphériquepour votre candidature ? Contactez notre équipe pour une assistance technique, des solutions personnalisées ou un devis adapté aux exigences de votre système.
