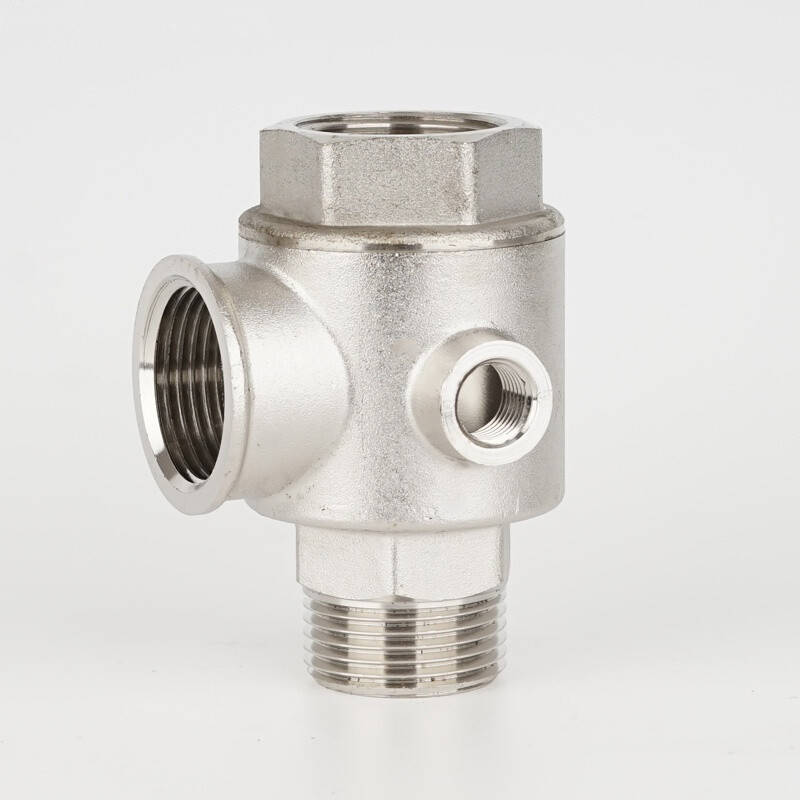

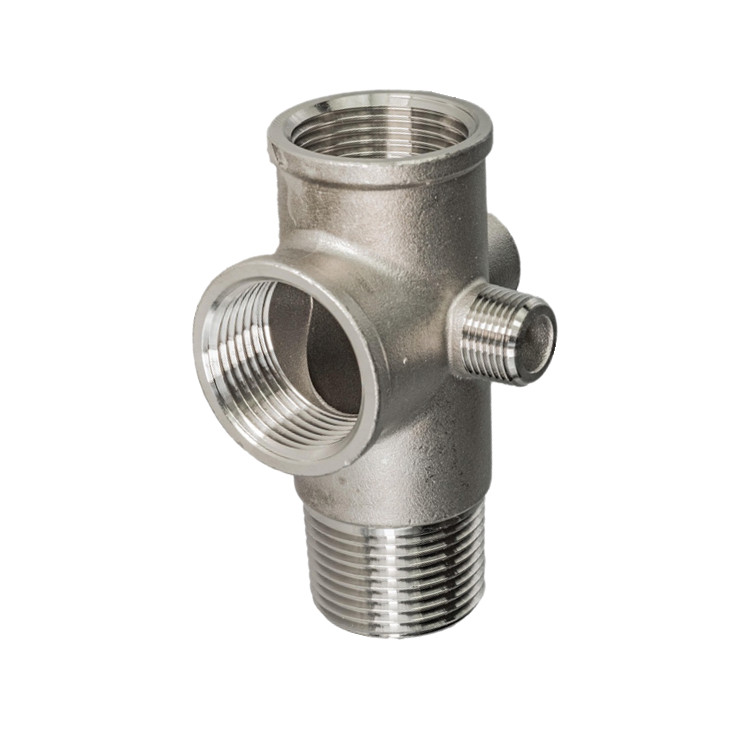

Clapet anti-retour à 5 voies en acier inoxydable

Le clapet anti-retour à 5 voies en acier inoxydable est une vanne compacte qui intègre une fonction de clapet anti-retour avec plusieurs interfaces d'instruments.  Outre les systèmes de pompes, cette conception hautement intégrée et peu encombrante convient également à de nombreux autres systèmes de fluides nécessitant une prévention du reflux et une surveillance centralisée de la pression.  Par exemple, dans les pipelines de transport de fluides dans les industries chimique, pétrolière, pharmaceutique et agroalimentaire, il empêche le mélange accidentel ou le reflux de fluides entre différents fluides ou sections de processus, et les interfaces intégrées facilitent l'installation de manomètres et de capteurs pour une surveillance centralisée ; dans les circuits d'huile hydraulique des machines d'ingénierie, des équipements métallurgiques et des machines de moulage par injection, il assure un flux unidirectionnel d'huile hydraulique, stabilise la pression du système et protège les composants essentiels tels que les pompes ; sa conception compacte est idéale pour les espaces limités au sein des équipements.

Caractéristiques du produit

Le clapet anti-retour à 5 voies en acier inoxydable, également appelé clapet anti-retour à cinq ports, clapet anti-retour, s'appuyant sur sa fonctionnalité intégrée, améliore considérablement la résistance à la corrosion, la résistance et les niveaux d'hygiène grâce à l'utilisation de l'acier inoxydable, élargissant ainsi sa gamme d'applications. Tout en conservant la fonction « clapet anti-retour + interface multiport », il devient plus durable et plus propre. Les avantages du noyau du clapet anti-retour à 5 voies produit par Joepai comprennent :

Excellente résistance à la corrosion: Il peut résister à la corrosion causée par la vapeur, les acides et bases faibles, divers produits chimiques et les environnements d'eau de mer, offrant une durée de vie bien supérieure à celle des vannes en laiton.

Haute résistance et durabilité: Il peut résister à des pressions de système plus élevées (généralement PN16/PN25, et jusqu'à PN40 ou plus) et aux coups de bélier.

Performance hygiénique supérieure: La surface lisse empêche la croissance bactérienne et est facile à nettoyer et à désinfecter. Avec un polissage miroir ou un traitement de polissage électrolytique, il peut répondre aux normes alimentaires ou sanitaires.

Large plage de température: Convient à la vapeur à haute température ou aux fluides à basse température.

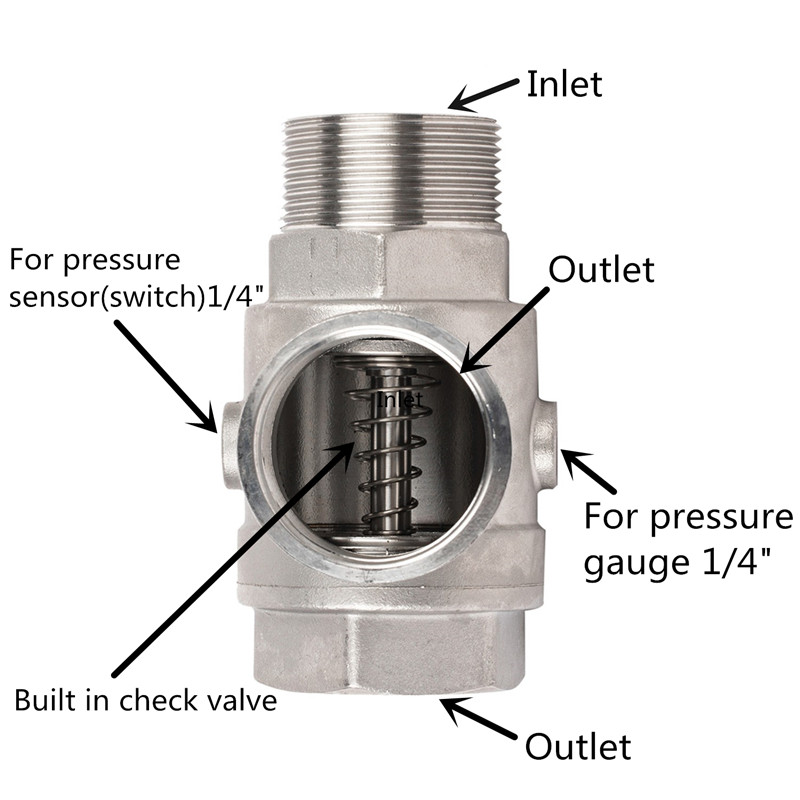

Description de l'interface

Le clapet anti-retour à cinq voies dispose de 5 ports ; ce qui suit est une brève description de l’application de chaque port.

Matériaux des pièces principales

Corps : Acier inoxydable moulé ASTM A 351 CF8 / SS 304 ; Acier inoxydable ASTM A 351 CF8M / SS 316 ;

Disque : acier inoxydable moulé ASTM A 351 CF8 / SS 304 ; Acier inoxydable ASTM A 351 CF8M / SS 316 ;

Tige : acier inoxydable 304/316.

Ressort : Acier inoxydable 304/316

Joint torique : Viton

Spécifications techniques

Diamètre nominal : 1"~2" (DN25 à DN50)

Pression nominale : PN16 à PN25 (1,6 MPa ~ 2,5 MPa)

Température de fonctionnement : -20 ℃ à 232 ℃

Norme filetée : BSP(G),BSPT(Rc),NPT

Dessin

La personnalisation basée sur les conceptions fournies est prise en charge.

Pourquoi choisir un clapet anti-retour 5 voies en acier inoxydable ?

Le choix d'un clapet anti-retour 5 voies intégré en inox est crucial car il répond systématiquementquatre points douloureux fondamentauxdes installations séparées traditionnelles, permettant une plus grandecompact, fiable, économique et professionnelconception de systèmes fluides.

Conception intégrée :Un seul corps de vanne remplace tous les composants séparés, économisant jusqu'à 70 % de l'espace d'installation et résultant en une unité de pompe ou une armoire d'équipement propre et modulaire.

Points de connexion minimisés :Plusieurs points de fuite potentiels sont intégrés dans un seul corps de vanne grâce à un usinage et des tests de précision, réduisant considérablement le risque de fuite à la source.

Prêt à installer et facile à entretenir :Toutes les connexions fonctionnelles sont réalisées en une seule installation, ce qui permet d'économiser au moins 50 % du temps d'installation. En cas de panne, seul le corps de vanne intégré doit être remplacé, ce qui permet une maintenance très efficace.

Mise à niveau complète avec un matériau en acier inoxydable :Résistant à la corrosion, à haute résistance et hautement propre, il peut gérer des conditions de travail exigeantes telles que celles des systèmes alimentaires, chimiques, marins et à haute température, faisant passer la vanne d'un composant à usage général à un composant critique haute performance.
