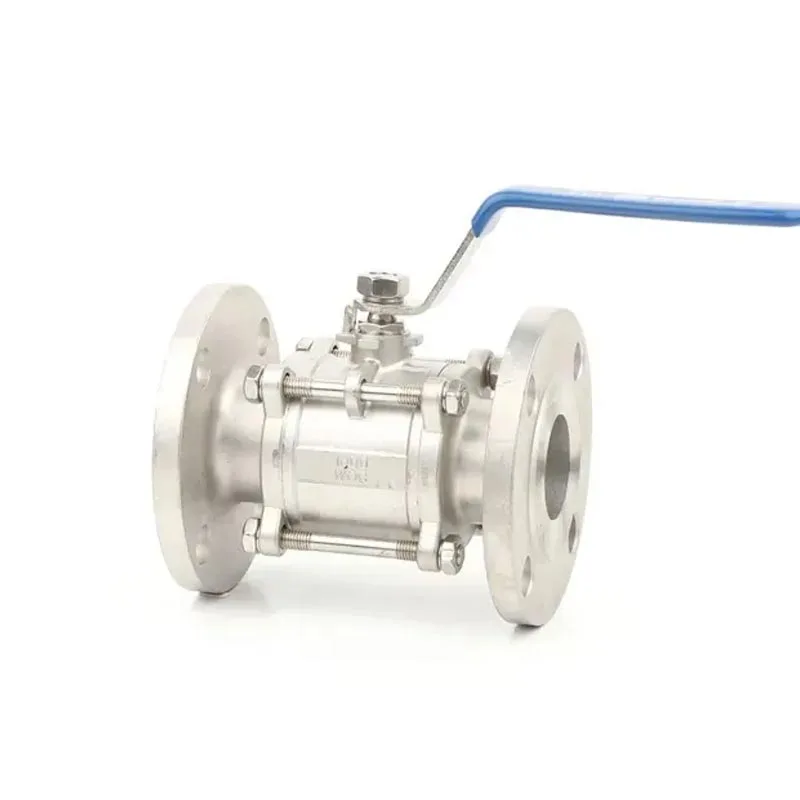

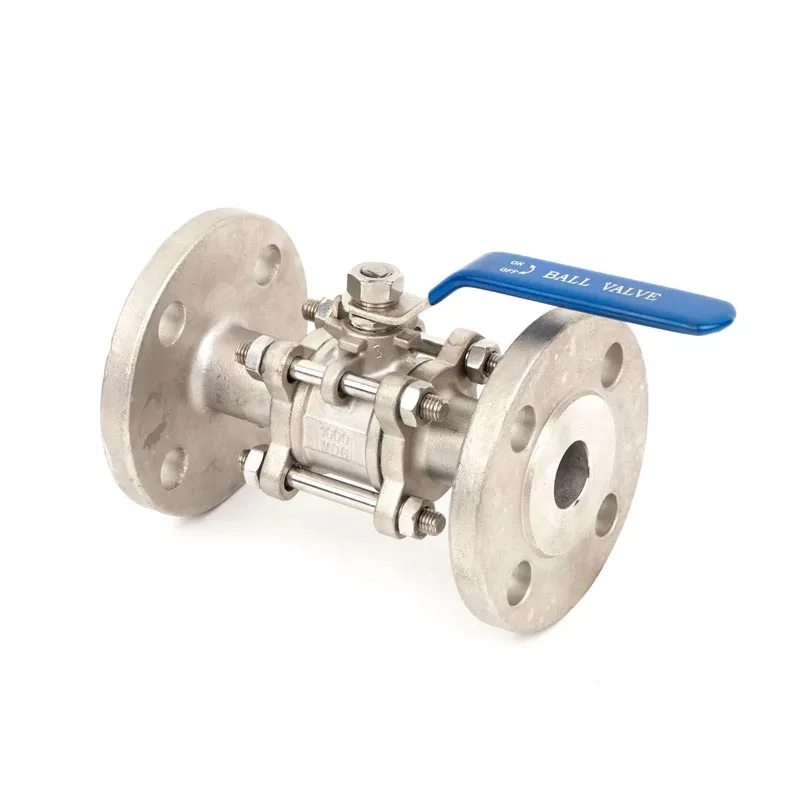

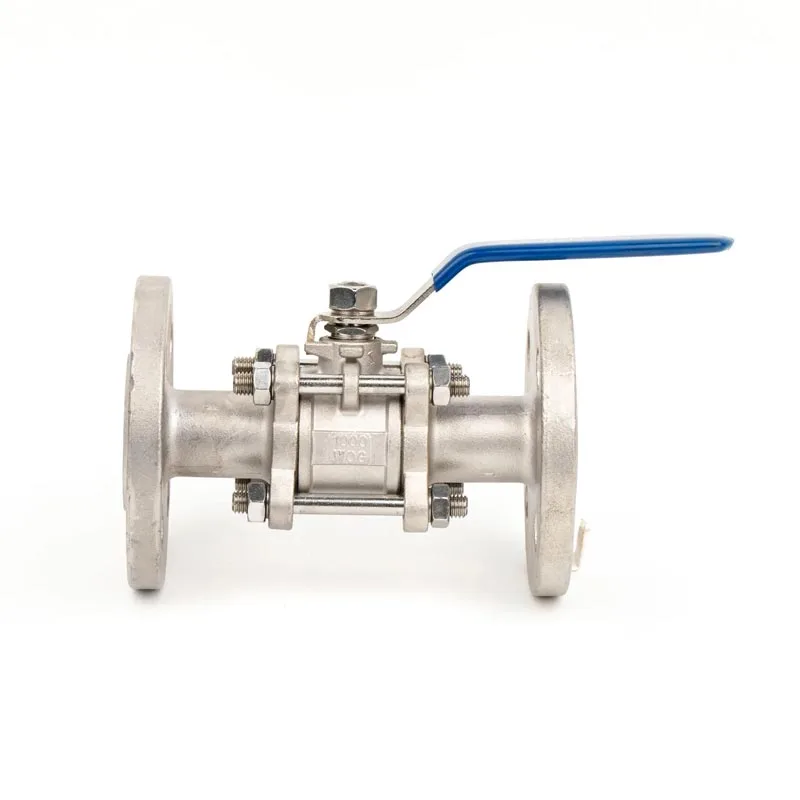

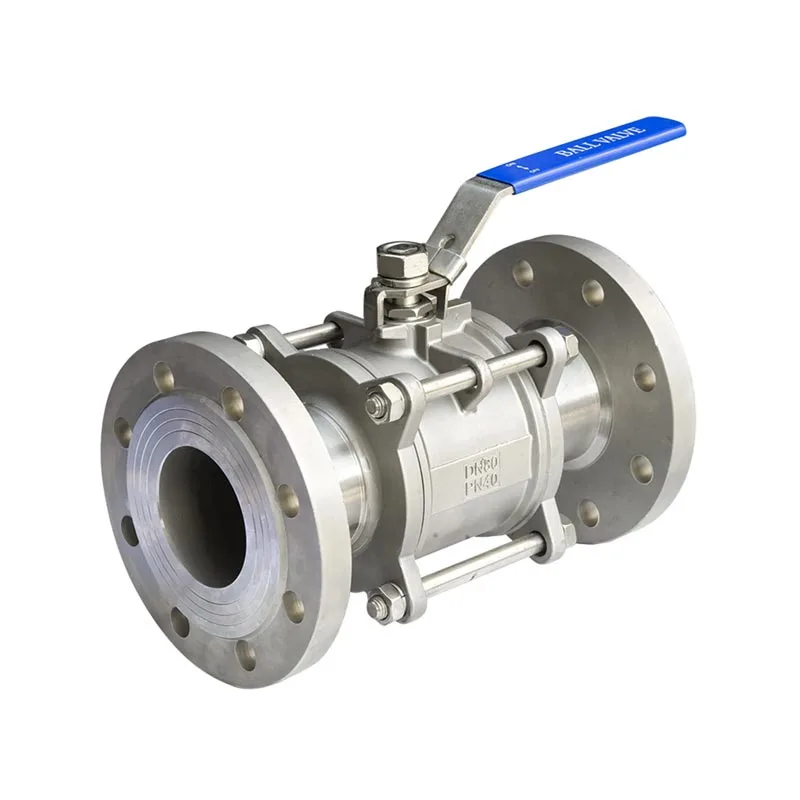

Robinet à bille à bride en acier inoxydable 3PC DIN PN16

Le robinet à tournant sphérique à bride JOEPAI en acier inoxydable 3 pièces DIN PN16 offre des performances stables dans une plage de température de fonctionnement calibrée unifiée de -29 ℃ à 180 ℃ avec une bague d'étanchéité en PTFE renforcée ; lorsqu'il est équipé d'une bague d'étanchéité en polystyrène PPL para, le robinet à tournant sphérique étend la limite supérieure de température de fonctionnement à 300 ℃. Tous les paramètres techniques du robinet à tournant sphérique à bride JOEPAI en acier inoxydable 3PC DIN PN16 sont testés conformément à la norme d'inspection API 598 pour éliminer les erreurs de description de température incohérentes sur la page. Le robinet à tournant sphérique à bride DIN 3PC adopte une connexion à bride standard DIN2633 PN16/PN40, avec des dimensions face à face conformes à la spécification DIN3202-F1. Le diamètre nominal du robinet à tournant sphérique à bride JOEPAI en acier inoxydable 3 pièces DIN PN16 couvre le DN15 au DN150, couvrant les spécifications de pipelines industriels les plus courantes. Plusieurs options de matériaux de corps sont fournies pour le robinet à tournant sphérique à bride JOEPAI 3PC, notamment l'acier inoxydable 304/1.4308 et l'acier inoxydable 316/1.4408, pour s'adapter aux environnements fluides neutres, faiblement acides et corrosifs.

Caractéristiques du produit :

Structure divisée en trois parties :Le plus grand point fort concurrentiel du robinet à tournant sphérique à bride JOEPAI en acier inoxydable 3 pièces DIN PN16 est sa conception indépendante de corps de vanne divisée en 3 pièces. Les robinets à tournant sphérique intégrés nécessitent un arrêt complet du pipeline et un démontage du pipeline pour le nettoyage interne, tandis que le robinet à tournant sphérique 3PC n'a besoin que de desserrer les boulons de connexion pour retirer le corps de la vanne centrale sans retirer la vanne entière du pipeline. Cette caractéristique structurelle 3PC réduit considérablement les temps d'arrêt pour maintenance et réduit les coûts de reconstruction des pipelines pour les utilisateurs industriels.

Conception à débit traversant à port complet :Le robinet à tournant sphérique à bride JOEPAI en acier inoxydable 3 pièces DIN PN16 est équipé d'un noyau à bille à port complet en configuration standard. Le diamètre intérieur de l'alésage du noyau sphérique à port complet est cohérent avec le diamètre intérieur du pipeline, ce qui évite la résistance à l'écoulement et la perte de pression moyenne causée par un canal d'écoulement réduit. Pour les canalisations de circulation ayant des exigences de débit élevées, la conception à port complet du robinet à bille 3PC améliore efficacement l'efficacité de la transmission de l'eau, de la vapeur, de l'huile et d'autres médias.

Médias applicables& Scénarios de travail :

Le robinet à tournant sphérique à bride DIN JOEPAI 3PC peut couper ou connecter des fluides à l'intérieur de canalisations industrielles. Avec des bagues d'étanchéité interchangeables et plusieurs matériaux de corps de vanne, ce robinet à bille est compatible avec l'eau, l'air comprimé, la vapeur industrielle, le fioul, l'acide nitrique, l'acide acétique et d'autres liquides faiblement corrosifs. Il est largement appliqué dans les industries de transformation chimique, de production de boissons alimentaires, d’approvisionnement en eau et de drainage, de canalisations de chauffage, de fabrication pharmaceutique et de traitement des eaux usées pour la protection de l’environnement. Qu'il s'agisse de conduites d'eau à pression normale à basse température ou de conduites de transmission de vapeur à haute température, le robinet à tournant sphérique à bride JOEPAI en acier inoxydable 3 pièces DIN PN16 maintient une étanchéité stable et une longue durée de vie.

Spécifications techniques du produit :

Structure globale : structure divisée modulaire en trois parties 3PC

Norme de connexion : bride DIN PN16/PN40 DIN2633

Taille face à face : DIN3202-F1

Diamètre nominal : DN15 ~ DN150

Norme de test : API 598

Canal de débit : port complet

Tige de valve : tige d'étanchéité inversée montée en bas et anti-éruption

Mode de fonctionnement : levier manuel avec verrouillage ; Vis sans fin ; entraînement électrique/pneumatique en option

Matériau du corps en option : acier au carbone WCB, acier inoxydable 304, acier inoxydable 316

Portée de la température :

Joint PTFE renforcé : -29℃ ~ 180℃

Joint PPL : -29 ℃ ~ 300 ℃

Principales pièces et matériaux

Dimensions principales

FAQ

1. Que signifie « 3PC » et pourquoi est-ce important ?

« 3PC » signifie construction en trois parties, où le corps central et les deux brides d'extrémité sont boulonnés ensemble. Cette conception permet une maintenance et un nettoyage en ligne faciles sans retirer la vanne entière du pipeline, ce qui réduit considérablement les temps d'arrêt pour les systèmes nécessitant un entretien régulier.

2.Quelles sont les principales applications et les supports appropriés pour cette vanne ?

Cette vanne est utilisée pour couper ou connecter le flux de fluide dans les pipelines et convient à l'eau, à la vapeur, à l'huile, à l'acide nitrique, à l'acide acétique et à d'autres fluides corrosifs. Il est largement appliqué dans les industries de traitement chimique, pétrochimique, de production d’électricité et de traitement de l’eau, avec une sélection de matériaux adaptée au milieu spécifique.

3.Quels matériaux sont disponibles pour cette valve ?

Les options de corps incluent l'acier au carbone (WCB), l'acier inoxydable 304 et l'acier inoxydable 316. Les composants internes tels que la bille, la tige et les boulons sont disponibles dans des nuances d'acier inoxydable assorties, tandis que le siège est en PTFE pour d'excellentes performances d'étanchéité.

4.Quelles options d'entraînement et caractéristiques de sécurité cette vanne offre-t-elle ?

Il prend en charge le fonctionnement à levier manuel, électrique et pneumatique. Les caractéristiques de sécurité comprennent une tige anti-éruption avec joint d'étanchéité inversé, un mécanisme de positionnement à 90°, un dispositif de verrouillage en option pour éviter toute mauvaise utilisation et un support standard ISO pour un montage facile de l'actionneur.

5.Quelles tailles sont disponibles et la vanne peut-elle être personnalisée ?

Nous proposons des tailles du DN15 au DN150. La personnalisation est disponible pour les matériaux spéciaux, les pressions nominales, les types de connexions (y compris les soudures bout à bout et les emboîtements) et l'emballage. Veuillez contacter notre équipe commerciale avec vos besoins spécifiques.
