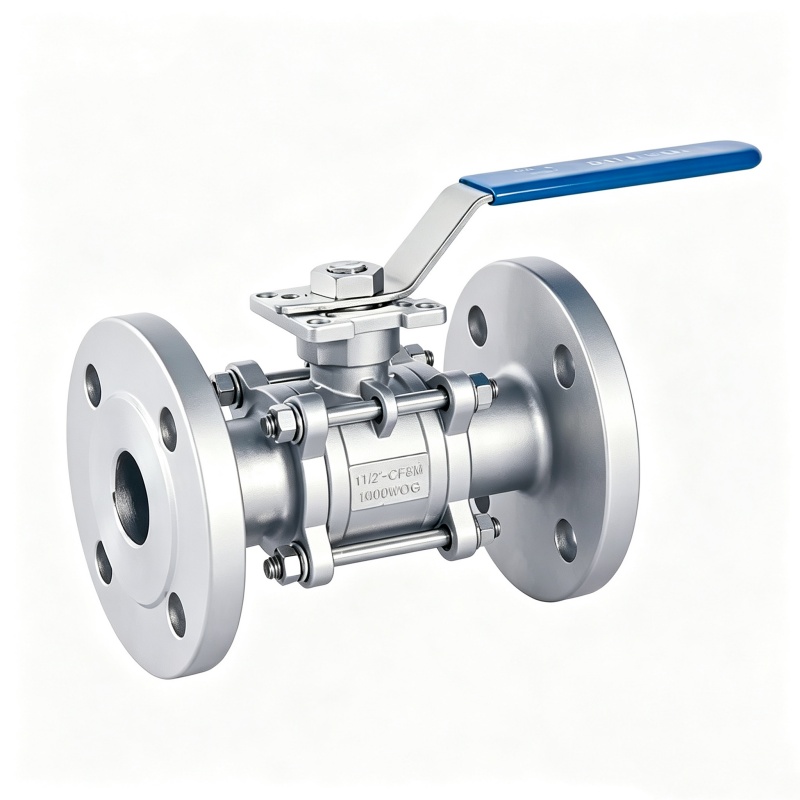

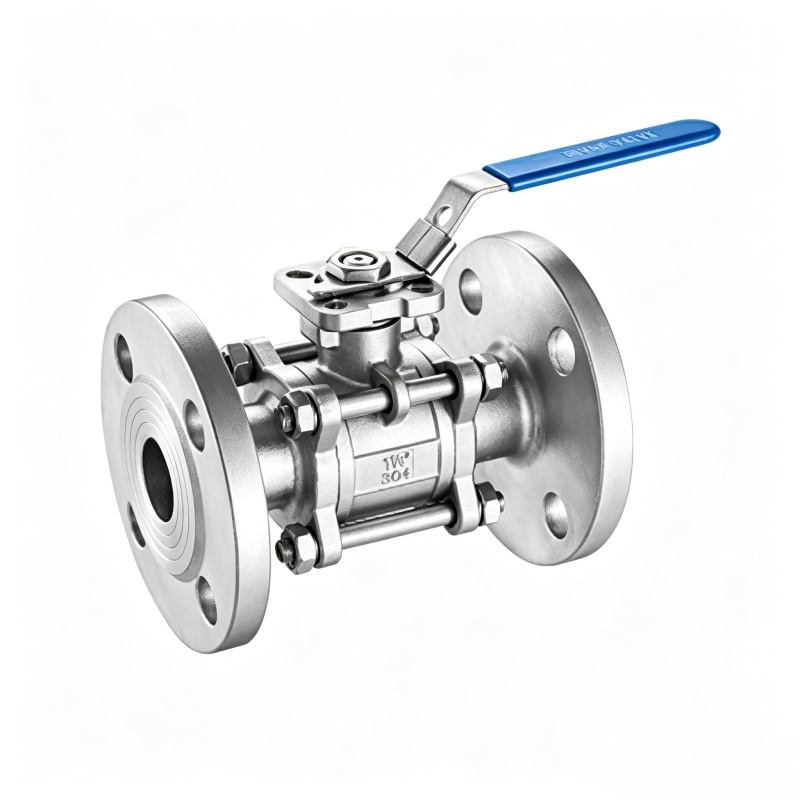

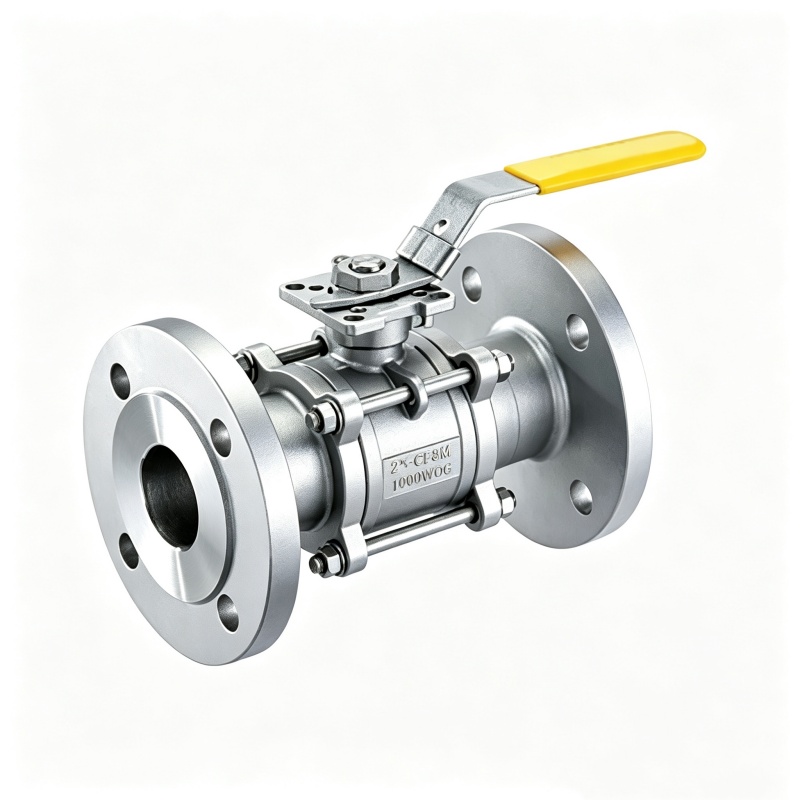

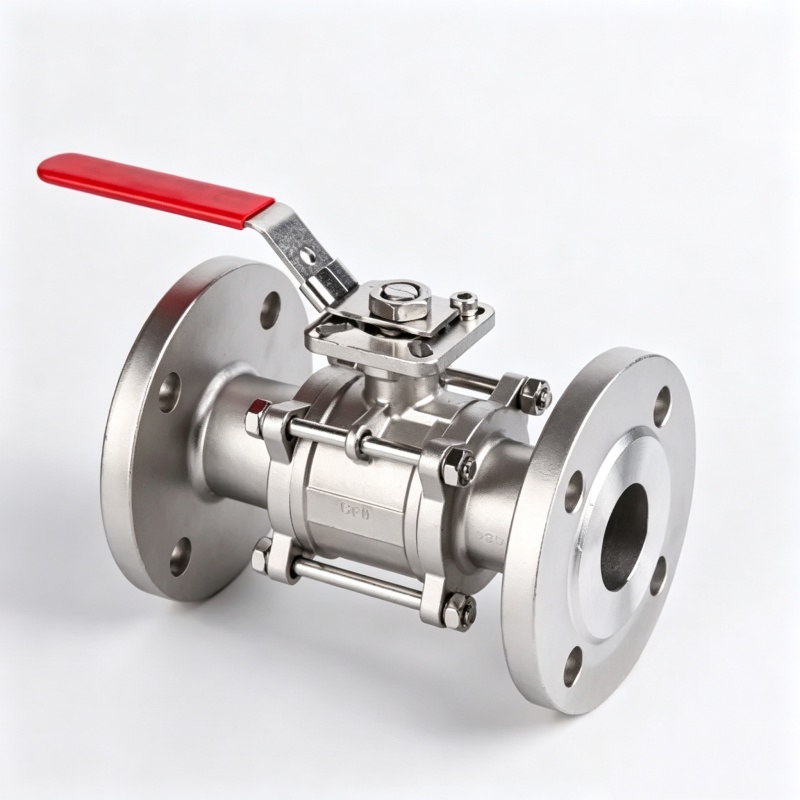

Patin de montage, robinet à tournant sphérique à bride 3 pièces

JOEPAI se concentre sur la production, la recherche et le développement, la conception, la vente et le service de vannes à bille, de vannes à soupape, de clapets anti-retour, de vannes papillon et de filtres. Les systèmes de tuyauterie industrielle modernes exigent bien plus des vannes qu'un simple contrôle de débit et de coupure. Le robinet à tournant sphérique à bride 3 PC pour support de montage est conçu pour les applications nécessitant des cycles marche-arrêt fréquents, une intégration automatisée et de faibles coûts de maintenance. Qu'elle soit déployée dans des pipelines de pétrole et de gaz, des usines de traitement chimique ou des circuits d'eau de refroidissement de centrales électriques, cette vanne à bille offre des solutions de contrôle des fluides fiables et sûres.

Paramètres de performance de base

Classe de pression : PN16 à PN40 (classe 150 à 300)

Plage de température : -20°C à +200°C (avec sièges en PTFE)

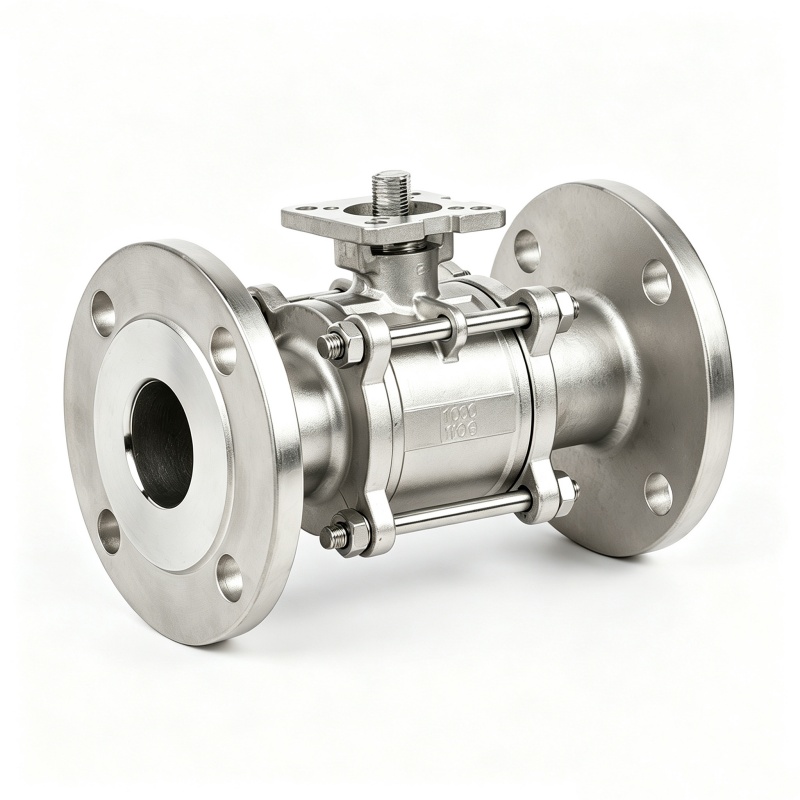

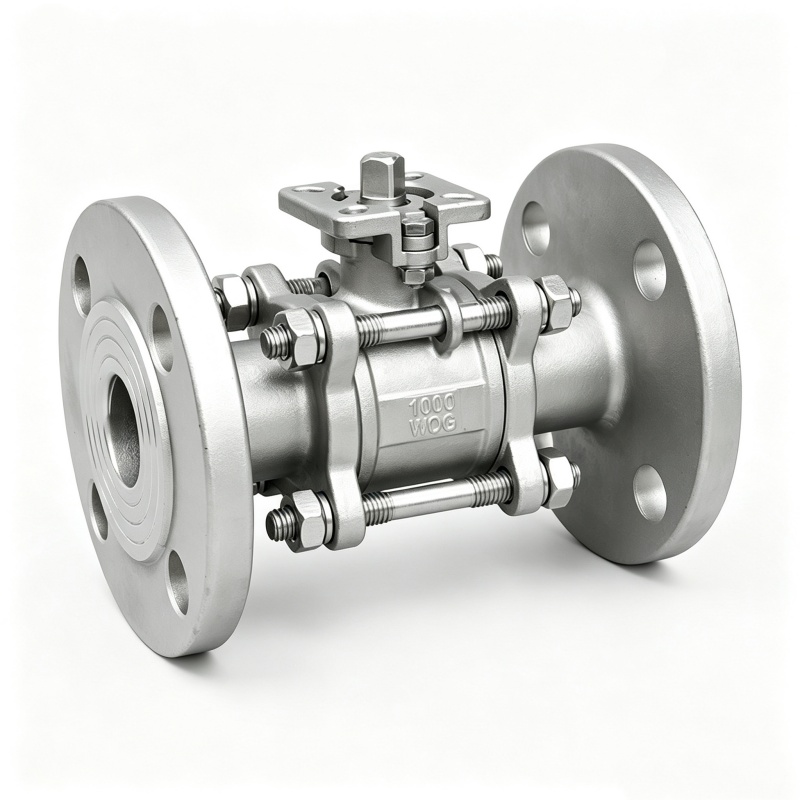

Plate-forme de montage : conforme à la norme ISO 5211 pour le montage direct de l'actionneur

Pourquoi les ingénieurs préfèrent cette vanne ?

Scellement étanche aux bulles et sans fuite:Notre robinet à tournant sphérique à bride 3 pièces pour support de montage est doté de sièges en PTFE associés à une structure de précharge auto-ajustable. Il maintient une fermeture étanche même après 10 000 cycles d'ouverture-fermeture. Pour les conduites de vapeur à actionnement fréquent, sa course rotative à 90° permet une ouverture ou une fermeture complète en 2 secondes, parfaitement adaptée aux lignes de production automatisées nécessitant une réponse rapide.

Faible couple de fonctionnement :La bille de ce robinet à tournant sphérique à brides 3PC subit un polissage miroir (Ra ≤ 0,4 μm), réduisant le couple de fonctionnement de 25 % par rapport aux finitions de surface standard. Cela permet aux clients de spécifier des actionneurs plus petits, réduisant ainsi les coûts d'approvisionnement et la consommation d'énergie opérationnelle.

Conception de tige anti-éruption:La tige de vanne est équipée de deux joints toriques et d'un ensemble de garniture à forte charge pour empêcher efficacement les fuites de fluides dangereux. Un dispositif antistatique est installé entre la tige et la bille pour garantir un fonctionnement sûr avec des fluides inflammables et explosifs.

Structure de maintenance conviviale:Construit avec un corps en trois parties, le robinet à tournant sphérique à bride 3PC permet le nettoyage interne sur site, le remplacement des joints et l'inspection des composants sans retirer la vanne entière du pipeline, réduisant ainsi considérablement les temps d'arrêt.

Applications industrielles typiques

Bénéficiant de performances d'étanchéité supérieures et d'une compatibilité transparente avec l'automatisation, le robinet à tournant sphérique à bride 3 pièces pour support de montage est largement adopté dans les secteurs suivants :

Systèmes d'eau de refroidissement des centrales électriques : résistants à la corrosion et sans fuite, idéaux pour la circulation de l'eau et les boucles de refroidissement fermées

Équipement chimique monté sur châssis : La construction CF8M en option résiste aux chlorures et aux produits chimiques corrosifs

Stations de comptage de gaz naturel : la conception à faible couple fonctionne bien avec les actionneurs pneumatiques/électriques pour la régulation à distance

Pipelines alimentaires et pharmaceutiques : nettoyage facile sur site, conforme aux normes de processus hygiéniques

Guide de sélection des matériaux

La sélection du matériau du corps détermine directement la durée de vie et la sécurité du robinet à tournant sphérique dans des conditions de travail spécifiques :

Corps et embouts :Acier au carbone WCB (pour eau, air, vapeur ≤200°C) / CF8 (acier inoxydable 304, pour acides faibles et produits chimiques généraux) / CF8M (acier inoxydable 316, pour fluides contenant des chlorures et eau de mer)

Balle: SS304 / SS316 (Standard) / SS316L à faible teneur en carbone (résiste à la corrosion intergranulaire après soudage)

Siège:PTFE (Standard, -20~200°C) / Qualité PPL haute température (-29~280°C) / Qualité renforcée PEEK (personnalisé uniquement)

Instructions d'installation

Norme de bride : le robinet à tournant sphérique à bride 3 pièces sur support de montage est livré en standard avec des modèles de perçage ANSI B16.5 classe 150 ; d'autres normes, notamment DIN, JIS et PN, sont disponibles sur demande personnalisée.

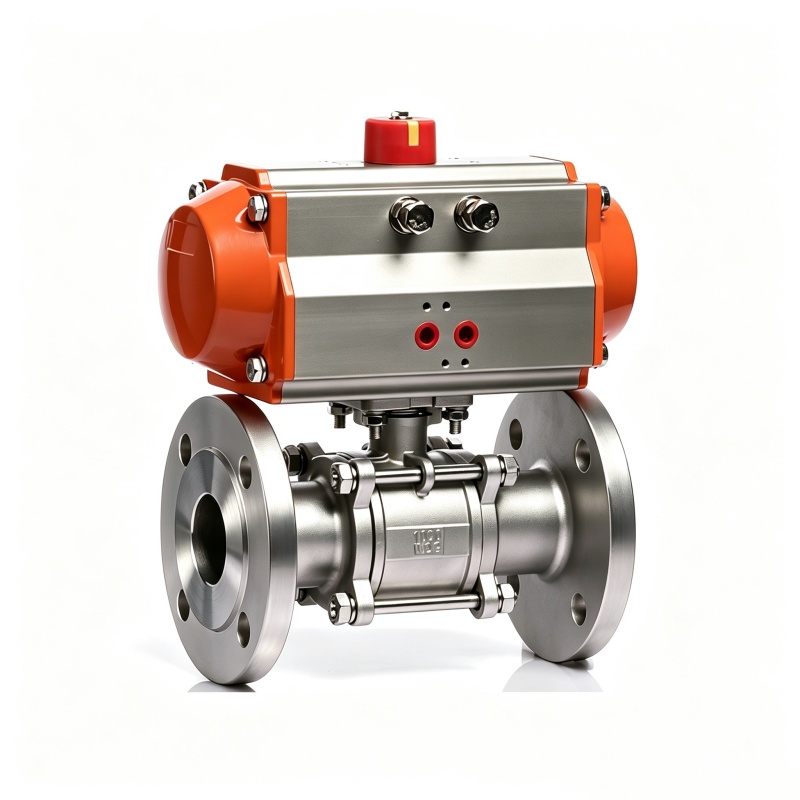

Dimensionnement de l'actionneur : pour les configurations d'actionneur pneumatique ou électrique, vérifiez que le couple de sortie de l'actionneur correspond à la pression de fonctionnement de la vanne. Il est conseillé aux clients de fournir la pression moyenne, le diamètre nominal et la fréquence de commutation. L'équipe technique JOEPAI peut offrir une aide précise au calcul du dimensionnement.

Principales pièces et matériaux

Dimensions principales

FAQ

Q : Quelle est la température maximale pour les robinets à tournant sphérique à siège en PTFE ?

R : Service continu jusqu’à 150°C. Pour des températures plus élevées, nous proposons des sièges en PPL ou PTFE renforcé (jusqu'à 260°C) – à préciser lors de la commande.

Q : Cette vanne peut-elle être utilisée pour l’étranglement ?

R : Non. Il s’agit d’une vanne marche/arrêt (complètement ouverte ou complètement fermée). Pour la régulation du débit, nous recommandons notre série de vannes à bille V-Port.

Q : Comment puis-je choisir entre les matériaux de carrosserie WCB, CF8 et CF8M ?

A : WCB pour eau/air/vapeur ; CF8 pour les acides doux ; CF8M pour l'eau de mer, les chlorures et les produits chimiques agressifs. Voir le tableau des matériaux ci-dessus pour obtenir des conseils.
