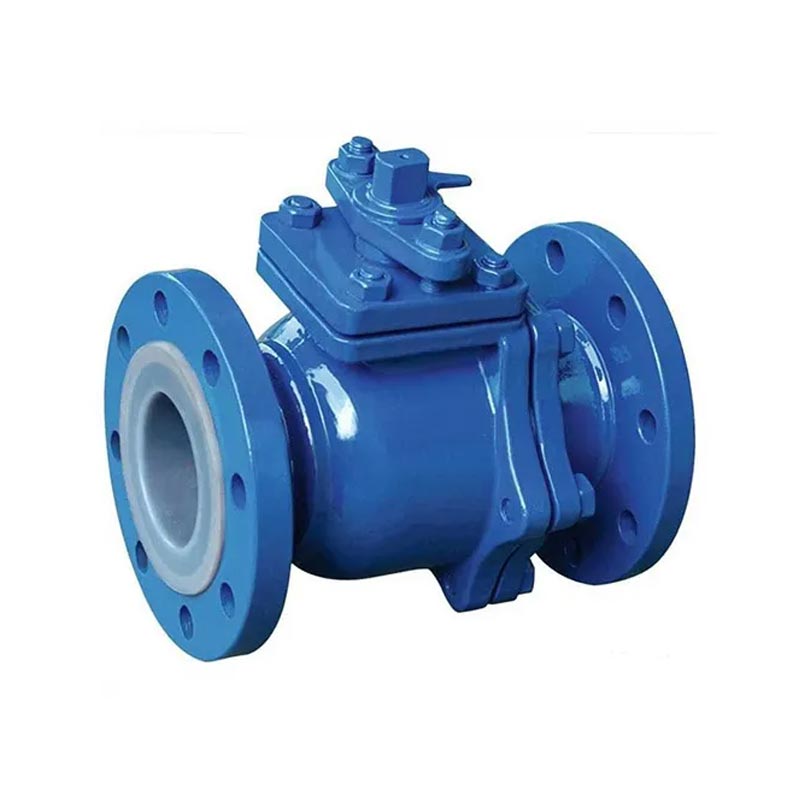

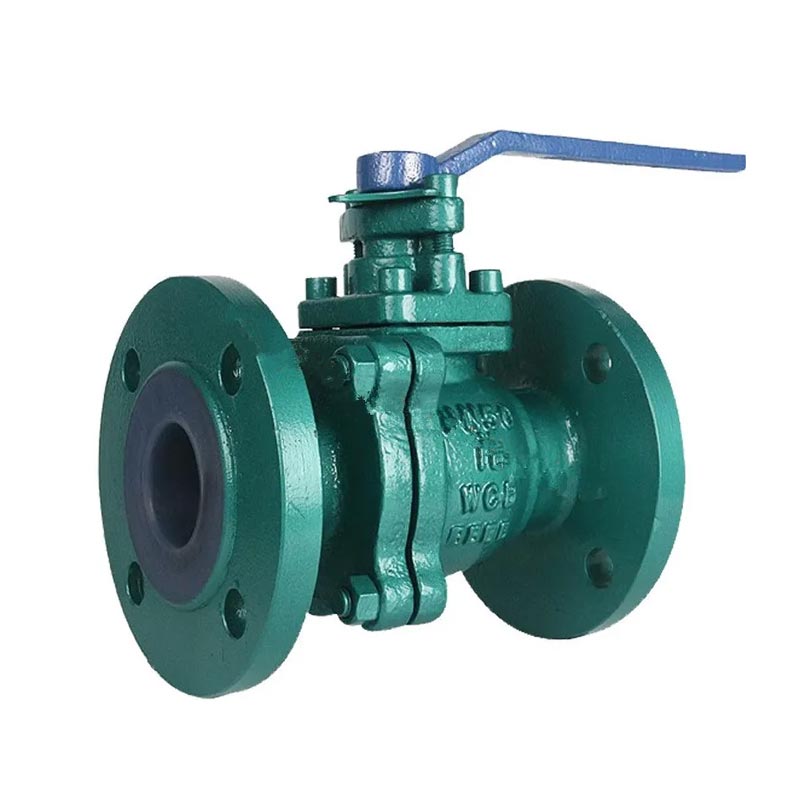

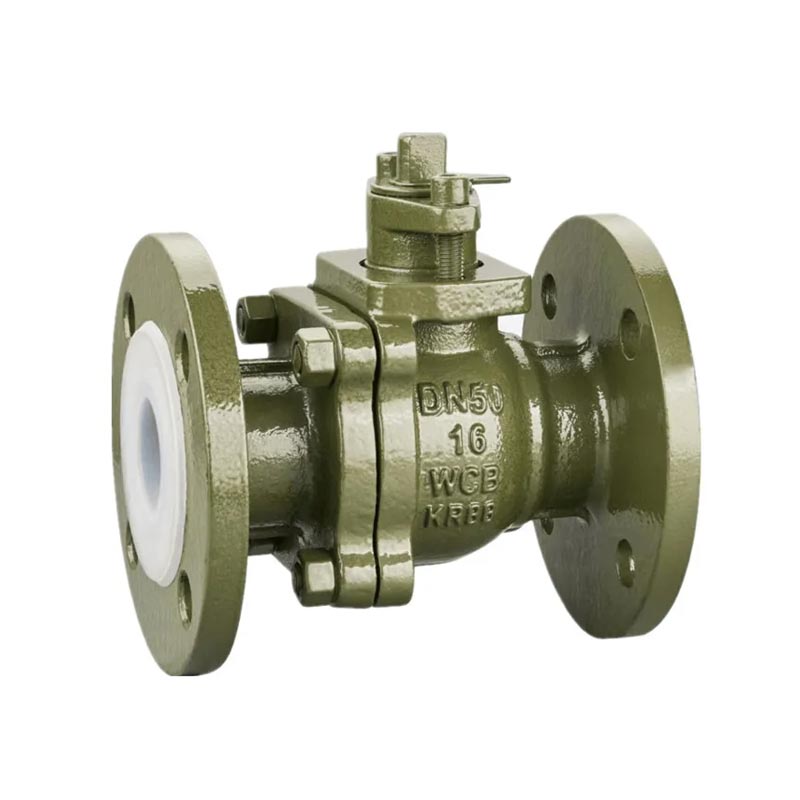

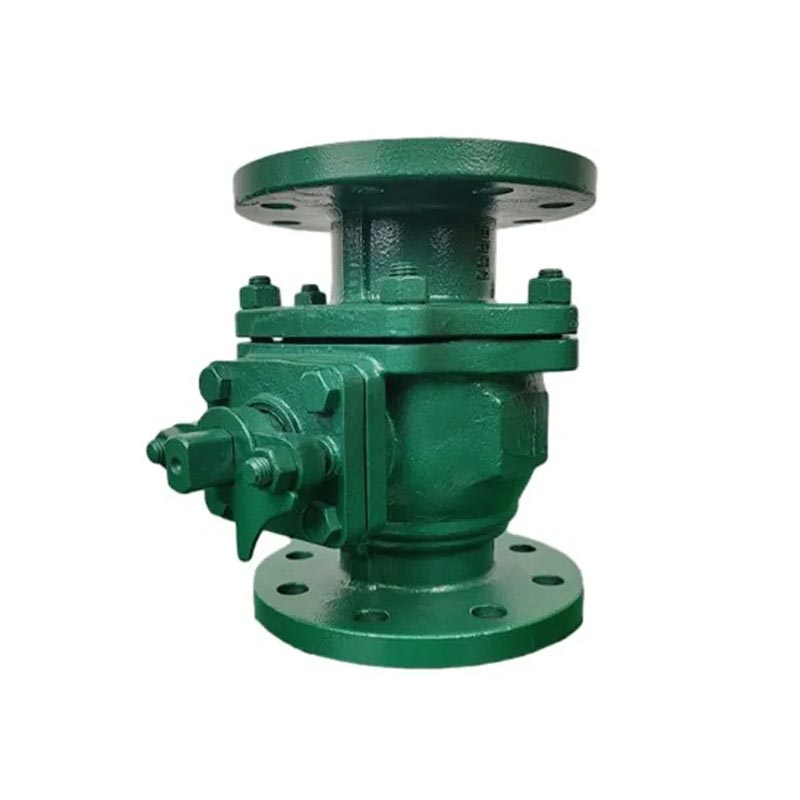

Robinet à tournant sphérique à bride doublée de fluor

Le robinet à tournant sphérique à bride doublée de fluor JOEPAI est un robinet d'arrêt résistant à la corrosion largement utilisé dans les industries chimiques, de protection de l'environnement, pétrochimiques, pharmaceutiques, de galvanoplastie et de fusion. Adoptant une conception de structure à passage intégral et doublé de matériau PTFE, FEP ou PFA, il peut bloquer efficacement la corrosion des milieux fortement corrosifs sur le métal du corps de la vanne et maintenir une étanchéité et un fonctionnement à long terme dans des conditions de travail extrêmes telles que l'acide fluorhydrique, l'eau régale, l'acide nitrique concentré et les alcalis forts. La structure composite du corps métallique et du revêtement anticorrosion non métallique résout le problème courant dans l'industrie des vannes métalliques ordinaires défaillantes dans des conditions corrosives. La conception à passage intégral élimine les zones mortes de diamètre réduit, ce qui entraîne une résistance aux fluides bien inférieure à celle d'un modèle de même taille.vannes à soupapeetclapets anti-retour, tandis que la bille entièrement doublée forme une paire d'étanchéité précise avec le siège pour obtenir des performances sans fuite une fois fermée. Fabriqué à l'aide d'un processus de revêtement par compression intégré, le revêtement en plastique fluoré est étroitement lié au corps de la vanne en acier au carbone, empêchant ainsi le pelage ou le gonflement, même en cas de service à long terme. Le revêtement intérieur à faible friction évite également le colmatage ou le blocage moyen pendant le fonctionnement, garantissant ainsi des performances stables dans les applications nécessitant des niveaux extrêmement élevés de contrôle de la corrosion.

Avantages du produit

1. Véritable mécanisme de résistance à la corrosion : isolation physique du métal des médias ; la faible perméabilité retarde considérablement l'initiation de la corrosion ; convient aux acides mélangés, aux acides usés et aux médias alternés

2. Détérioration lente du joint dans les cycles acide/alcali : après 10 000 cycles acide/alcali, fuite ≤ 50 ppm (ISO 5208 taux A)

3. Valeur réelle du passage complet : conçu pour les milieux cristallisants, polymérisés, contenant des solides ou à haute viscosité ; empêche le colmatage, réduit le nettoyage, réduit le risque de grippage

Détail du produit

FACE À FACE : GB/T12221-1989
DIMENSIONS D'EXTRÉMITÉ DE BRIDE : GB/T9113.1-2000
CONCEPTION : GB/T12237-1989
ESSAI : GB/T13927-1992
PORT COMPLET, PLATEAU DE MONTAGE DIRECT ISO5211
CONCEPTION DE TIGE ANTI-ÉCLATATION
FONCTIONNEMENT PAR LEVIER/DISPOSITIF DE VERROUILLAGE
ORGANISME DE CASTING D'INVESTISSEMENT
NORME MATÉRIELLE : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Principales pièces et matériaux

Matériau du revêtement : FEP pour les acides forts généraux ; PFA pour acides concentrés à haute température ; PTFE pour une large compatibilité chimique et des exigences de haute pureté.

Adéquation au vide : « Oui » signifie adapté aux processus à pression négative

Norme de bride : doit correspondre à votre pipeline (HG / GB / ANSI / DIN)

Dimensions principales

Diamètre nominal		Dimensions standards/mm							Référence/mm
DN/mm	NPS/pouce	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-F18	300	145	15
80	3"	250	200	160	135	3	20	8-F18	350	185	20
100	4"	280	220	180	155	3	20	8-F18	240	195	25
125	5"	320	250	210	185	3	22	8-F18	500	210	38
150	6"	360	285	240	210	3	22	8-F22	200	450	55
200	8"	400	340	295	265	3	24	8-F22	240	490	93
250	10"	450	395	350	320	3	26	12-F22	240	550	150
300	12"	610	445	400	368	4	26	12-F22	320	600	320
350	14"	686	505	460	428	4	26	16-F22	320	675	400
400	16"	762	565	515	482	4	26	16-F26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-F18	300	145	15
80	3"	250	200	160	135	3	20	8-F18	350	185	20
100	4"	280	220	180	155	3	20	8-F18	240	195	25
125	5"	320	250	210	185	3	22	8-F18	500	210	38
150	6"	360	285	240	210	3	22	8-F23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-F25	240	550	150
300	12"	610	460	410	375	4	28	12-F25	320	600	320
350	14"	686	520	470	435	4	30	16-F25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-F18	300	145	15
80	3"	250	200	160	135	3	24	8-F18	300	185	20
100	4"	280	235	190	160	3	24	8-F22	200	195	25
125	5"	320	270	220	188	3	26	8-F26	200	210	38
150	6"	360	300	250	218	3	28	8-F26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-F33	320	685	400

FAQ

1 : Quelles sont les certifications de qualité des robinets à tournant sphérique à revêtement fluoré JOEPAI ?

Notre société a obtenu la certification du système de gestion de la qualité ISO 9001. Nos produits principaux ont obtenu la certification CE et répondent aux normes internationales de sécurité et d'environnement. Tous les produits peuvent fournir des rapports de traçabilité des matériaux (MTC) et des documents de certification d'exportation (CE, ISO) pour répondre aux exigences de conformité de l'ensemble du processus de projet.

2 : Quels fluides corrosifs votre robinet à tournant sphérique à revêtement fluoré peut-il gérer ?

Le robinet à tournant sphérique à bride doublée de fluor est spécialement conçu pour les conditions de fluides hautement corrosifs et de haute pureté, avec une conception de revêtement en PTFE/FEP/PFA. Il peut bloquer efficacement la corrosion des milieux fortement corrosifs sur le métal du corps de la vanne et maintenir une étanchéité et un fonctionnement à long terme dans des conditions de travail extrêmes telles que l'acide fluorhydrique, l'eau régale, l'acide nitrique concentré et les alcalis forts.

3 : Quelles sont les principales caractéristiques du robinet à bille ?

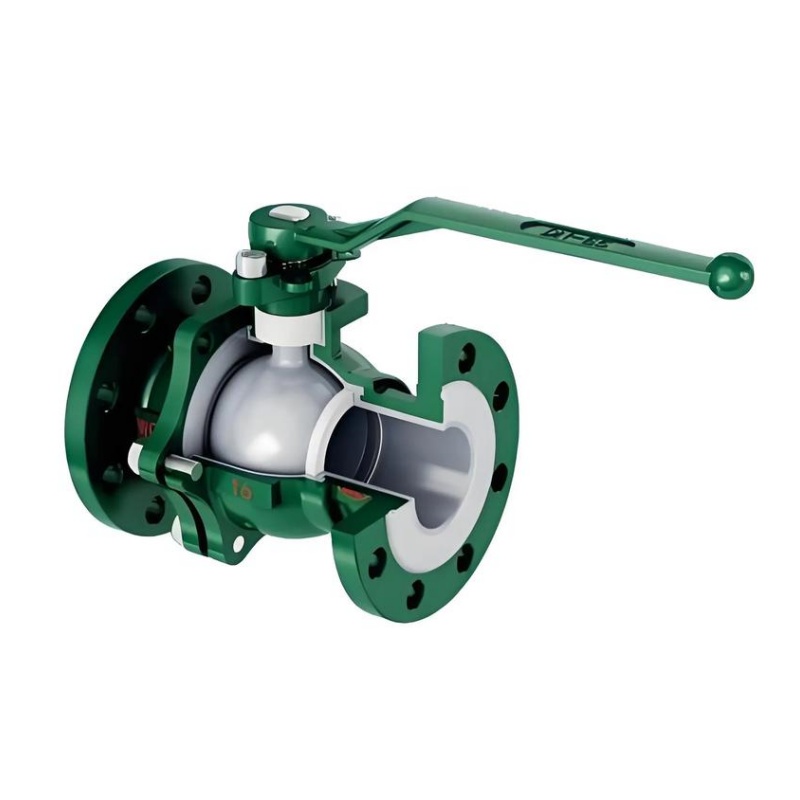

Les principales caractéristiques des robinets à tournant sphérique sont leur structure compacte, leur utilisation et leur entretien faciles, adaptés aux fluides de travail généraux tels que l'eau, les solvants, les acides et le gaz naturel, ainsi qu'aux fluides soumis à des conditions de travail difficiles tels que l'oxygène, le peroxyde d'hydrogène, le méthane et l'éthylène. Le robinet à tournant sphérique à bride doublée de fluor peut être fermé hermétiquement avec seulement une rotation de 90 degrés et un faible couple de rotation. La cavité complètement égale du corps de la vanne offre un canal d'écoulement direct à faible résistance pour le fluide.

4 : Quelles normes de conception et de test suivez-vous ?

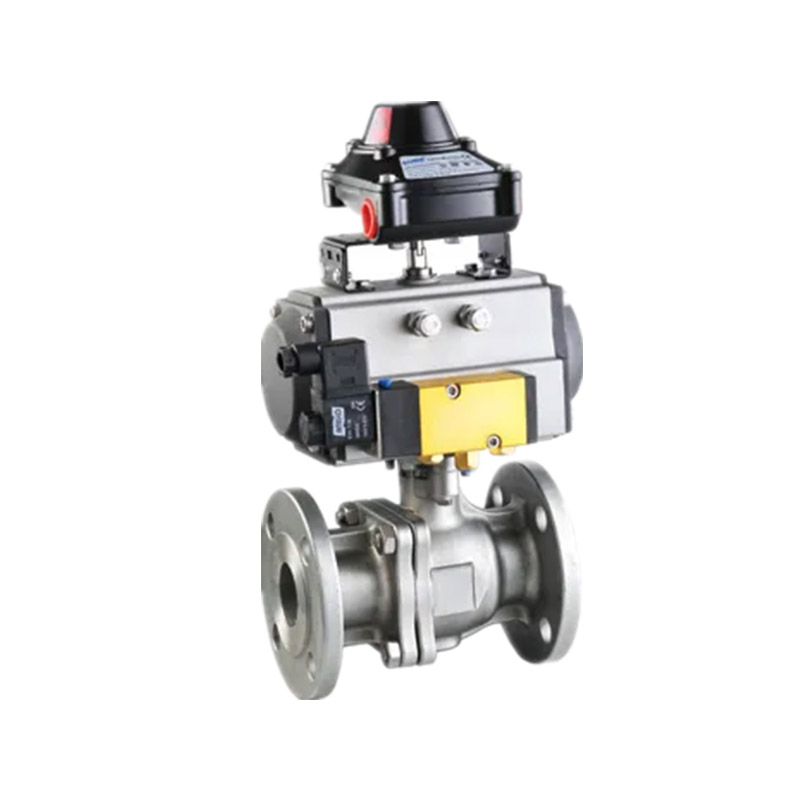

Selon les détails du produit : FACE-À-FACE : GB/T12221-1989 ; DIMENSIONS D'EXTRÉMITÉ DE BRIDE : GB/T9113.1-2000 ; CONCEPTION : GB/T12237-1989 ; ESSAI : GB/T13927-1992. La vanne est dotée d'un port complet, d'un fonctionnement à levier/dispositif de verrouillage et d'un support de montage direct ISO5211 en option pour les opérations automatisées, la conception de tige anti-éruption et le corps de moulage d'investissement.

5 : Quels matériaux sont utilisés pour les pièces principales et le corps ?

Les pièces du corps et les matériaux des pièces principales : corps WCB/CF8/CF8M, capuchon WCB/CF8/CF8M, siège PTFE/PPL, bille SS304/SS316, boulon SS/SS316, joint PTFE, écrou SS/SS316, tige SS304/SS316, patins de poussée PTFE, joints toriques Viton, garniture PTFE, presse-étoupe SS/SS316. Les options de matériaux standard incluent S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 et SS304/ASTM A351 GR-CF8/DIN1.4308.

6 : Pour quelles applications cette vanne est-elle largement utilisée ?

Largement utilisé dans les applications chimiques, pharmaceutiques, de galvanoplastie, de fusion et de protection de l'environnement qui nécessitent des niveaux extrêmement élevés de contrôle de la corrosion. Il s’agit d’un composant clé irremplaçable de contrôle des vannes dans les systèmes de protection chimique de l’environnement.
