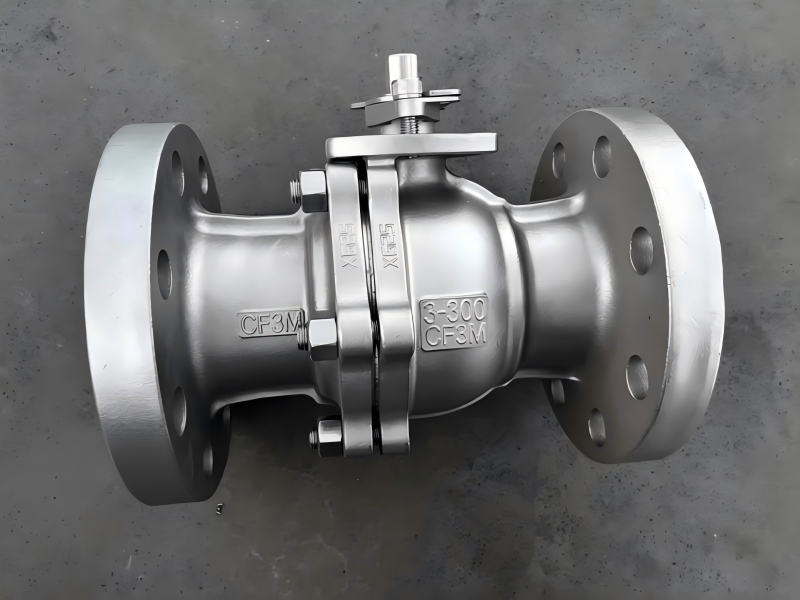

Robinet à tournant sphérique en acier inoxydableles corps utilisent normalement de l'acier inoxydable duplex SS304, SS304L, SS316, SS316L, SS2205 (S31803) et SS2507 (S32750). Les sièges de soupape sont principalement constitués de matériaux polymères de haut poids moléculaire tels que le PTFE (polytétrafluoroéthylène), le PPL (poly-p-phénylène) ou le PEEK (polyétheréthercétone), offrant de bonnes performances d'étanchéité. Ils sont utilisés dans les canalisations de transport de fluides gazeux ou liquides, avec actionnement manuel, à vis sans fin, pneumatique, électrique ou hydraulique.
Lors d'une inspection de maintenance de routine dans une raffinerie côtière, les techniciens ont découvert de fines fissures dans le corps du robinet à tournant sphérique d'un pipeline transportant un fluide contenant du chlore. Les tests ont révélé qu’il s’agissait d’une fissuration par corrosion sous contrainte de chlorure. Cette vanne, utilisée depuis moins de trois ans, a failli provoquer un grave accident de sécurité.
Il s'agit d'un risque réel auquel l'industrie pétrochimique peut être confrontée lors du choix des vannes, et le choix du matériau et de la solution d'étanchéité appropriés constitue la première ligne de défense contre de tels risques. Cet article partira des conditions de fonctionnement particulières de l'industrie pétrochimique et expliquera en détail comment sélectionner scientifiquement les robinets à tournant sphérique en acier inoxydable.
Dans l'industrie pétrochimique, les médias ont souvent de fortes propriétés corrosives, des caractéristiques de température et de pression élevées, et un seul « acier inoxydable » ne suffit pas à garantir la sécurité. Différents robinets à tournant sphérique en acier inoxydable ont leurs limites d'application spécifiques, et une sélection incorrecte des matériaux peut entraîner des conséquences catastrophiques. Ce qui suit est une analyse de la résistance à la corrosion de différents matériaux en acier inoxydable :
Acier austénitique (série 304/316) : La principale différence entre SS304 et SS304L est la teneur en carbone ; Le SS304L a une teneur en carbone plus faible, ce qui confère au SS304L une meilleure résistance à la corrosion après soudage. SS316 et SS316L contiennent du molybdène（Mo）, qui améliore la résistance à la corrosion, notamment contre les chlorures. La clé de la sélection est de prendre en compte la teneur en ions chlorure et l'acidité du milieu, ainsi que la nécessité de résistance à la corrosion intergranulaire après soudage (sélectionner les types L).
Acier inoxydable duplex (séries 2205/2507) : SS2205 (S31803) et SS2507 (S32750) contenant des niveaux élevés de chrome, de nickel et de molybdène, offrant une solidité et une résistance à la corrosion supérieures. Le critère de sélection clé est la fissuration par corrosion sous contrainte de chlorure (SCC), un risque typique dans l'industrie pétrochimique, et pour les applications nécessitant des capacités de résistance ou de pression plus élevées.
Comparaison des performances des matériaux :
| Type de matériau | Catégorie typique | Résistance à la fissuration par corrosion sous contrainte de chlorure | Plage de température applicable | Principaux scénarios d'application |
| Austénitique standard | 304/L | Faible | -196℃ à 400℃ | Systèmes généraux d'eau, de vapeur et d'air |
| Austénitique amélioré au molybdène | 316/L | Moyen | -196℃ à 400℃ | Eau de mer, milieux contenant des chlorures, environnements faiblement acides |
| Acier duplex standard | 2205 | Fort | -50℃ à 300℃ | Milieux pétrochimiques contenant du chlorure, eau produite par le pétrole et le gaz |
| Acier super duplex | 2507 | Extrêmement fort | -50℃ à 300℃ | Chlorures à haute concentration, environnements fortement acides |
Si le choix des matériaux constitue la première ligne de défense pour les vannes, le système d'étanchéité constitue alors la dernière ligne de défense pour garantir « zéro fuite ». Dans l’industrie pétrochimique, les fuites entraînent non seulement une perte de matériaux, mais peuvent également entraîner des accidents en matière de sécurité et d’environnement.
Notre système d’étanchéité multicouche offre des solutions personnalisées pour différentes conditions de fonctionnement :
Première couche : technologie d'étanchéité du noyau : en utilisant du PTFE, du PPL ou du PEEK renforcés et d'autres matériaux polymères, la solution d'étanchéité la plus appropriée est sélectionnée en fonction des caractéristiques du support. Le matériau PPL peut résister à des températures élevées supérieures à 290 ℃ pendant des périodes prolongées, résolvant ainsi le problème du « flux froid » du PTFE traditionnel.
Deuxième couche : Conception de renforcement structurel : les robinets à bille flottants dépendent de la pression du fluide pour obtenir une étanchéité auto-serrante ; les robinets à tournant sphérique fixes utilisent une conception à double effet de piston (DPE), utilisant la pression du système pour améliorer l'effet d'étanchéité. Les sièges de soupape à charge élastique spéciale compensent automatiquement l'usure, maintenant ainsi l'efficacité de l'étanchéité à long terme.
Troisième couche : Système de sécurité incendie : Conception ignifuge conforme aux normes API 607/6FA. Lorsque le joint souple est brûlé à cause d'un incendie, la structure d'étanchéité secondaire métal sur métal s'enclenche automatiquement pour éviter des fuites catastrophiques. Un dispositif antistatique est également inclus pour conduire l'électricité statique vers le sol.
Quatrième couche : mécanisme de sécurité d'urgence : la structure de tige anti-éruption garantit que la tige de valve n'est pas éjectée sous une pression anormale ; la fonction de décompression automatique de la cavité empêche l'accumulation de pression causée par la dilatation thermique du fluide.
La véritable fiabilité repose sur des normes de fabrication strictes et un système de contrôle qualité. Notrerobinets à tournant sphérique en acier inoxydablesubir plusieurs étapes de contrôle de qualité, des matières premières aux produits finis, garantissant que chaque vanne respecte ou dépasse les normes de l'industrie. Respect strict des normes : la conception et la fabrication des produits respectent strictement les normes internationales telles que API 6D, API 608 et ASME B16.34, tout en répondant également aux exigences des normes nationales telles que GB/T 12237.
Tests et vérifications à plusieurs niveaux : chaque vanne est soumise à des tests rigoureux avant de quitter l'usine, y compris des tests de résistance de la coque (1,5 fois la pression nominale) et des tests de performances d'étanchéité (test d'étanchéité bidirectionnel).
Les conditions d'exploitation complexes de l'industrie pétrochimique obligent les fournisseurs de vannes à fournir non seulement des produits standards mais également des solutions ciblées. Nous avons développé une série d'options de configuration professionnelle pour répondre aux besoins spécifiques de l'industrie pétrochimique.
Pour les environnements de corrosion par le soufre : nous fournissons des matériaux résistants à la corrosion sous contrainte par le soufre et réduisons la sensibilité des matériaux à la fissuration par corrosion sous contrainte par le soufre grâce à des processus de traitement thermique spéciaux.
Pour les conditions à basse température : pour des applications telles que le GNL, nous utilisons des matériaux traités par des procédés cryogéniques et des structures d'étanchéité à basse température spécialement conçues pour garantir un fonctionnement fiable dans des environnements aussi bas que -196 °C.
Pour un fonctionnement à haute fréquence : pour les applications nécessitant des ouvertures et des fermetures fréquentes, nous utilisons des conceptions à faible couple et des matériaux d'étanchéité améliorés résistants à l'usure pour prolonger considérablement la durée de vie des vannes.
