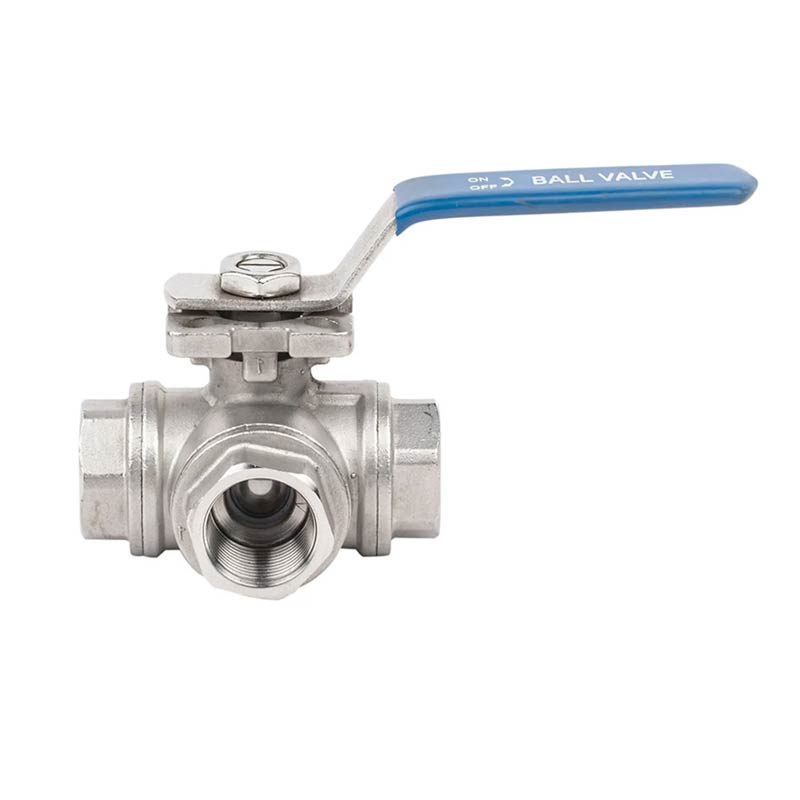

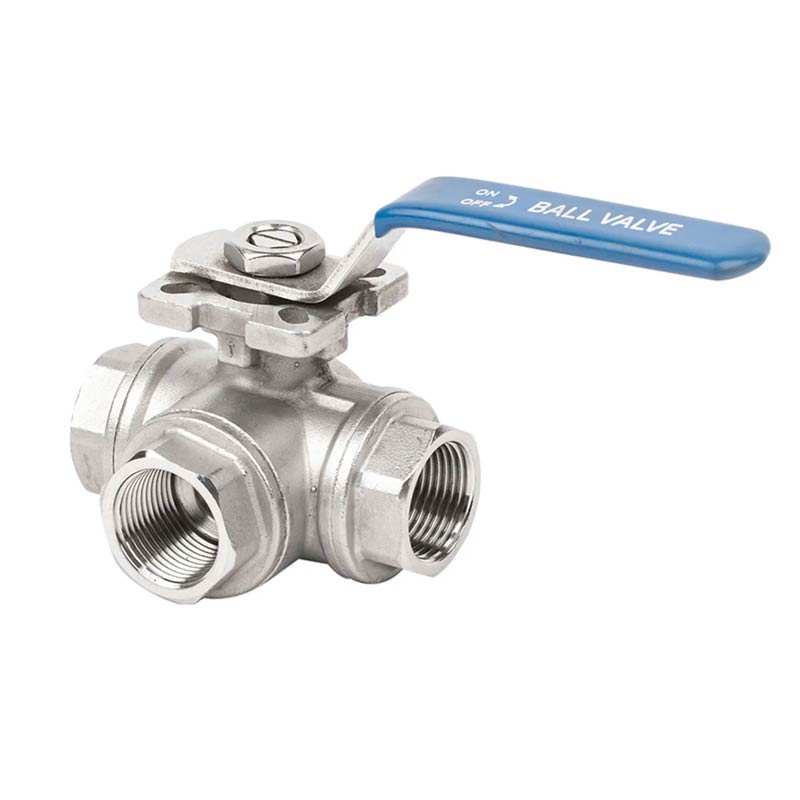

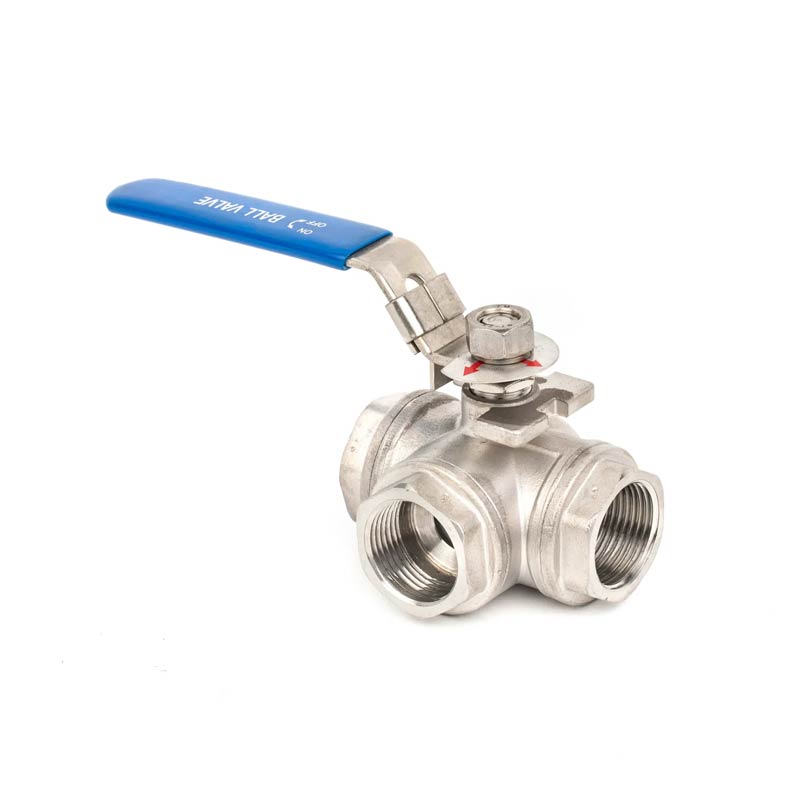

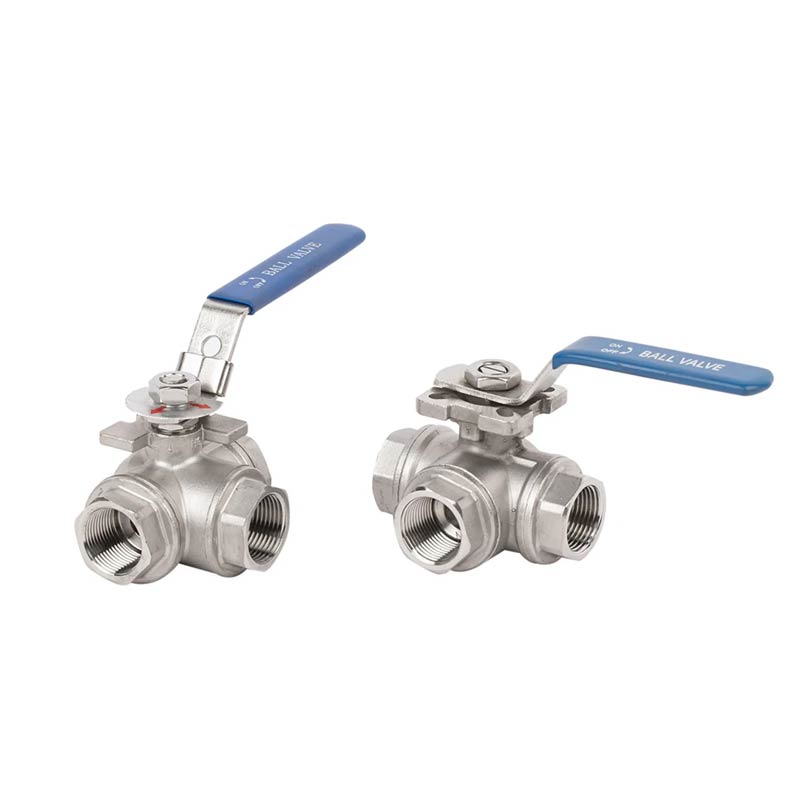

Robinet à bille à trois voies fileté manuel en acier inoxydable fabriqué dans une usine en Chine appelé JOEPAI, est divisé en forme de T et en forme de L. La boîte en forme de T connectez trois tuyaux orthogonaux et coupez le troisième canal, jouant un rôle en détournement et en fusion. Le type de vanne à bille à trois voies ne peut connecter que deux tuyaux qui sont orthogonaux les uns aux autres et ne peuvent pas maintenir le interconnexion du troisième tuyau en même temps. Il ne joue qu'un rôle de distribution.
Le principe de fonctionnement de la boule à trois voies filetée manuelle en acier inoxydable La vanne consiste à faire tourner le noyau de la vanne pour la rendre dégagée ou bloquée. Les interrupteurs à vanne à bille sont légers, de petite taille et peuvent être transformés en grands diamètres, étanchéité fiable, structure simple, facile à entretenir et la surface d'étanchéité et la surface sphérique sont souvent dans un état fermé, ce qui n’est pas facilement érodée par les médias. Ils sont largement utilisés dans diverses industries. Les robinets à bille bidirectionnels sont principalement utilisés dans les pipelines pour couper, distribuer et changer la direction du flux des médias.
1. Le robinet à tournant sphérique à trois voies est doté d'une connexion filetée conviviale pour une installation, un entretien et une performance sécurisés et sans fuite.
2. Les robinets à tournant sphérique à trois voies sont divisés en forme de T et en forme de L, avec
longue durée de vie, capacité de débit élevée et faible résistance
3. La bille et les sièges usinés avec précision assurent une rotation fluide de la poignée et une étanchéité fiable, minimisant les fuites de liquide.
4. Convient au traitement chimique, au pétrole, au traitement de l'eau et à d'autres systèmes de fluides industriels.
5. Offre des performances élevées à des prix compétitifs avec prise en charge des demandes OEM/ODM et des configurations personnalisées.
Corps de fonderie de précision
Pression de service 1000 PSI ou W.O.G.
Garniture de tige réglable
Joints et sièges en Téflon pur
Plage de température : -60 à 450 °F
Tige anti-éruption, bille solide selon demande du client
Poignée du dispositif de verrouillage (option)
| 1 | Corps | CF8/CF8M | 8 | Tige | SS304/SS316/SS |
| 2 | Capuchon | CF8/CF8M | 9 | Rondelle de butée | PTFE |
| 3 | Capuchon | CF8/CF8M | 10 | Emballage | PTFE |
| 4 | Balle | SS304/SS316/SS | 11 | Glande | SS304/SS |
| 5 | Siège | PTFE | 12 | Écrou de tige | SS304/SS |
| 6 | Joint-A | PTFE | 13 | Bloquer uniquement la retraite | SS304/SS |
| 7 | Joint-B | PTFE |
| NPS | D | L | h1 | h2 | E | Râ | Rb | RC | Chemin | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Nom du produit | Robinet à tournant sphérique fileté à 3 voies en acier inoxydable |
| 1. Matériel | Acier inoxydable 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Taille | 1/4''~4'' (DN6~DN100) |
| 3.Certificat | ISO9001 et CE et KC |
| 4. Port | Port réduit/complet |
| 5. Pression de travail | 1000PSI (PN63/6,3Mpa) |
| 6. Fin de la connexion | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Température de travail. | -20~300ºC |
| 8. Support approprié | Eau, gaz naturel, pétrole et certains liquides corrosifs |
| 9. Sceau | PTFE, RPTFE, PPL |
| 10. Verrouillage | Option |
| 11. Inspection et tests | Selon API598 |
| Expédition | |
| Délai de livraison | 20 ~ 30 jours |
| Emballer | Caisse en contreplaqué d'exportation standard |
| Port d'expédition | Ningbo/Shanghai, Chine |
| Conditions d'expédition | Exw, FOB, CFR, CIF, etc. |
| Conditions de paiement | T/T, Western Union, etc. |
| 30% de prépaiement, 70% du solde payé avant expédition ou contre copie de BL | |
| Garantie | 18 mois après avoir quitté l'usine |
| Avantage | L'OEM est applicable |
| Autres | Nous fabriquons également des robinets à tournant sphérique à bride, des robinets-vannes, des robinets à soupape, Clapet anti-retour, vanne de bouche d'incendie, vanne de surpression, entièrement soudée Robinet à tournant sphérique et crépine en Y., etc. |
