Le corps de vanne du robinet à tournant sphérique à filetage interne à trois voies en acier inoxydable JOEPAI est fabriqué par moulage de précision à partir d'acier inoxydable CF8 ou CF8M. Matériau CF8 (SS304) : convient aux milieux comprenant l'eau, l'air, ainsi que les solutions d'acides et d'alcalis faibles. Matériau CF8M (SS316) : conçu pour les environnements contenant des chlorures, l'eau de mer et les milieux chimiques hautement corrosifs.
Le corps de vanne en fonte de précision de ce robinet à tournant sphérique à trois voies présente une épaisseur de paroi uniforme et une finition de surface supérieure, ce qui élimine efficacement les zones mortes où les fluides pourraient s'accumuler. C'est un choix idéal pour les conditions de travail hygiéniques telles que les conduites d'eau purifiée pharmaceutique et les systèmes de tuyauterie de qualité alimentaire. Chaque vanne est soumise à des tests de résistance de coque et à une inspection d'étanchéité avant la livraison en usine, garantissant l'absence de risque de fuite externe, même dans des conditions de fonctionnement à haute pression.

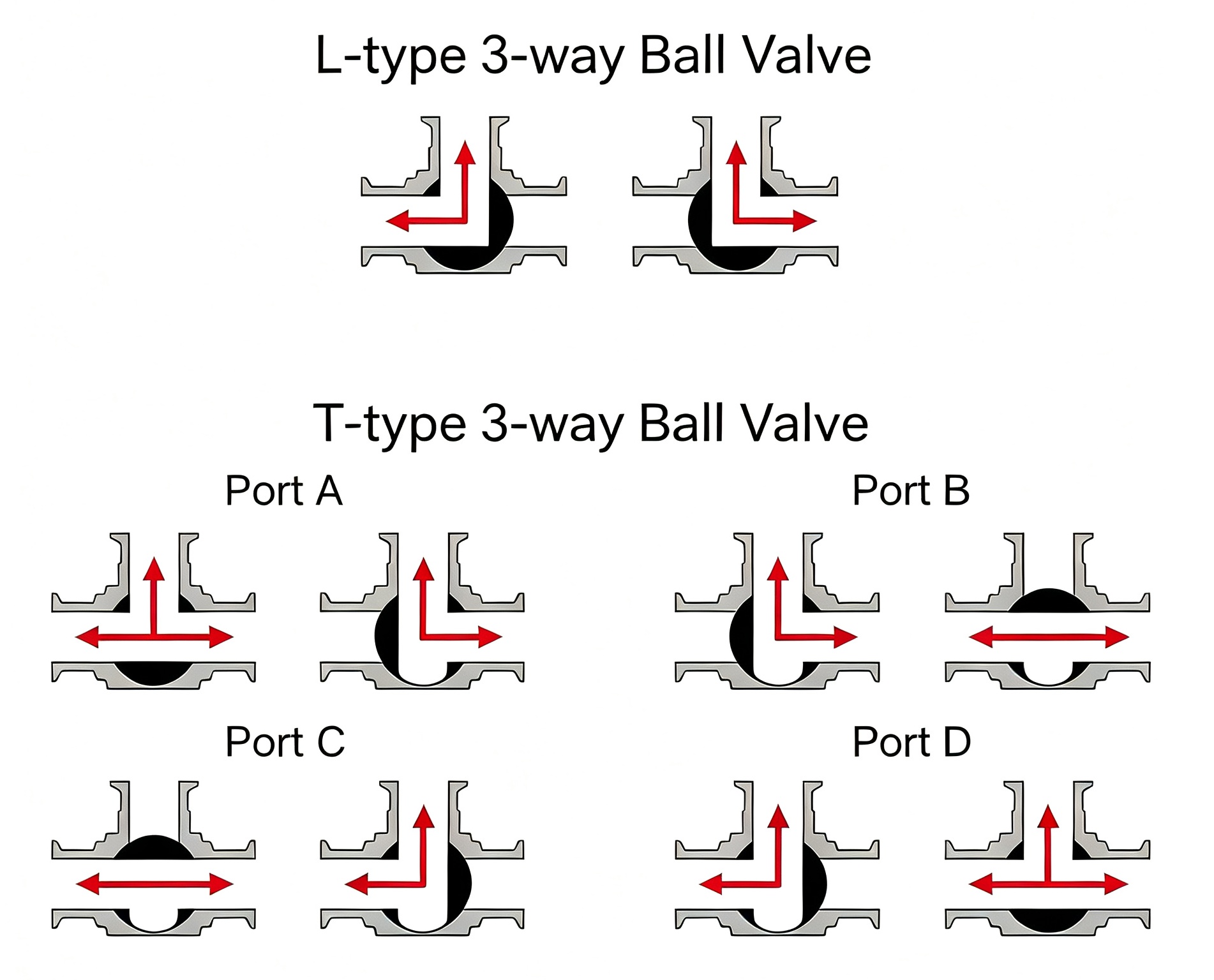

1. Ce robinet à tournant sphérique à filetage femelle à trois voies en acier inoxydable est disponible avec des conceptions de canaux d'écoulement à port L et à port T. Les deux versions fonctionnent avec une poignée rotative à 90° et disposent d'indicateurs clairs de sens d'écoulement.
Vanne à bille à trois voies à port en L: Permet de basculer entre une entrée et deux sorties. Les applications typiques incluent la commutation de dérivation de pompe, la commutation de circulation d'échantillonneur en ligne et le fonctionnement alterné de deux filtres. Les robinets à tournant sphérique à port en L sont largement déployés sur les panneaux de distribution de gaz pour une commutation rapide entre l'alimentation en gaz principale et l'alimentation en gaz de secours.
Port en TÀ troisRobinet à tournant sphérique: Prend en charge deux modes de fonctionnement : une entrée divisée en deux sorties, ou deux entrées combinées en une seule sortie. Il s'adapte à la commutation de remplissage/déchargement des réservoirs, à la circulation alternée des fluides chauds et froids dans les échangeurs de chaleur et à la fusion des conduites d'alimentation doubles avant le mélange. Dans les skids de dosage de produits chimiques, les vannes à bille à port en T facilitent l'injection alternée de deux réactifs chimiques pour obtenir un dosage précis lorsqu'elles sont associées à des systèmes de contrôle automatique.

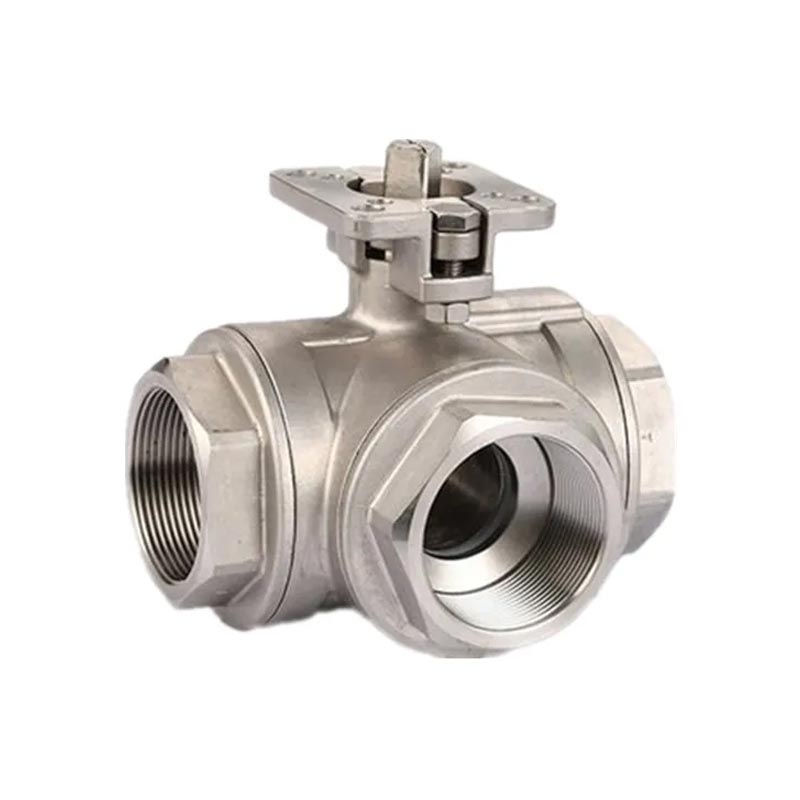

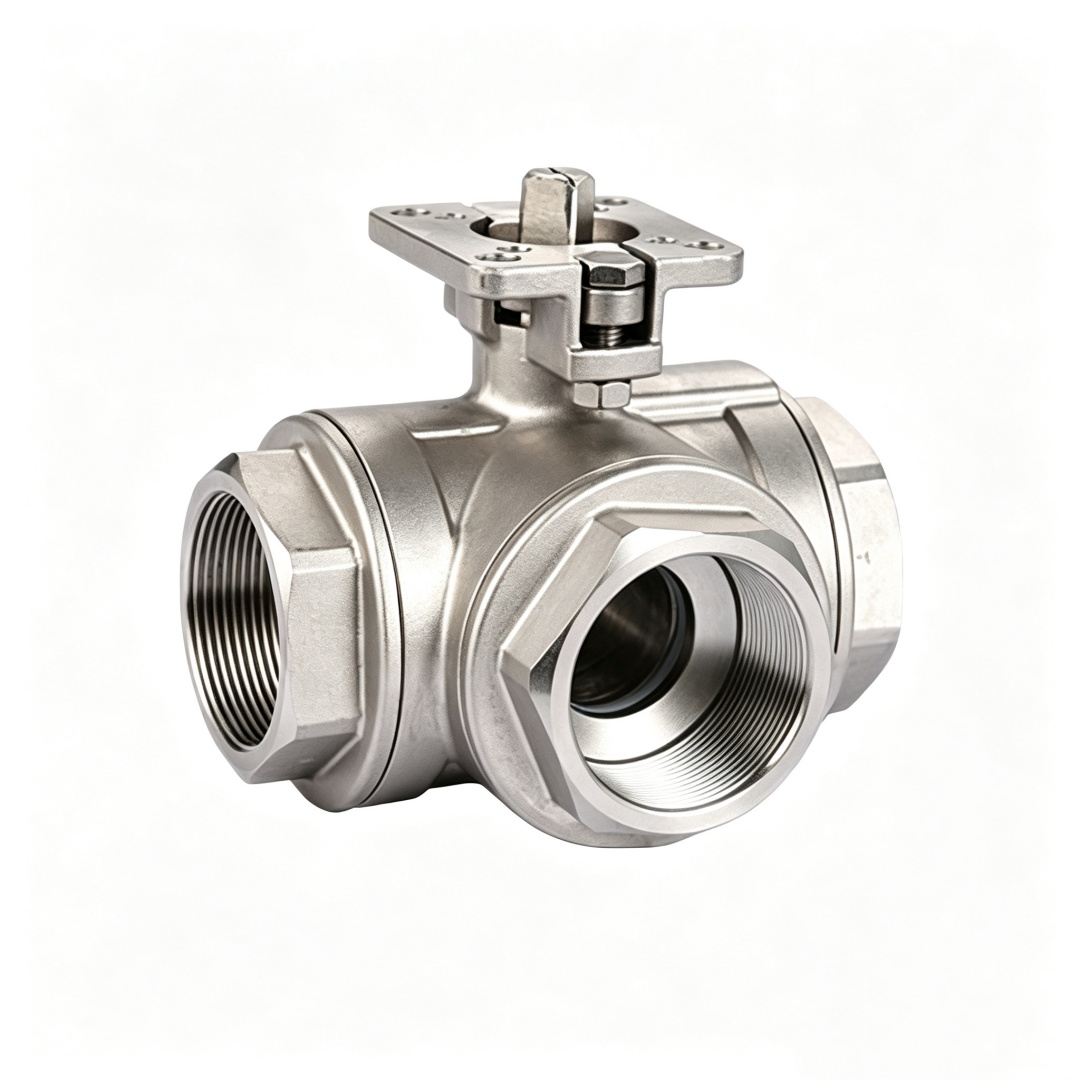

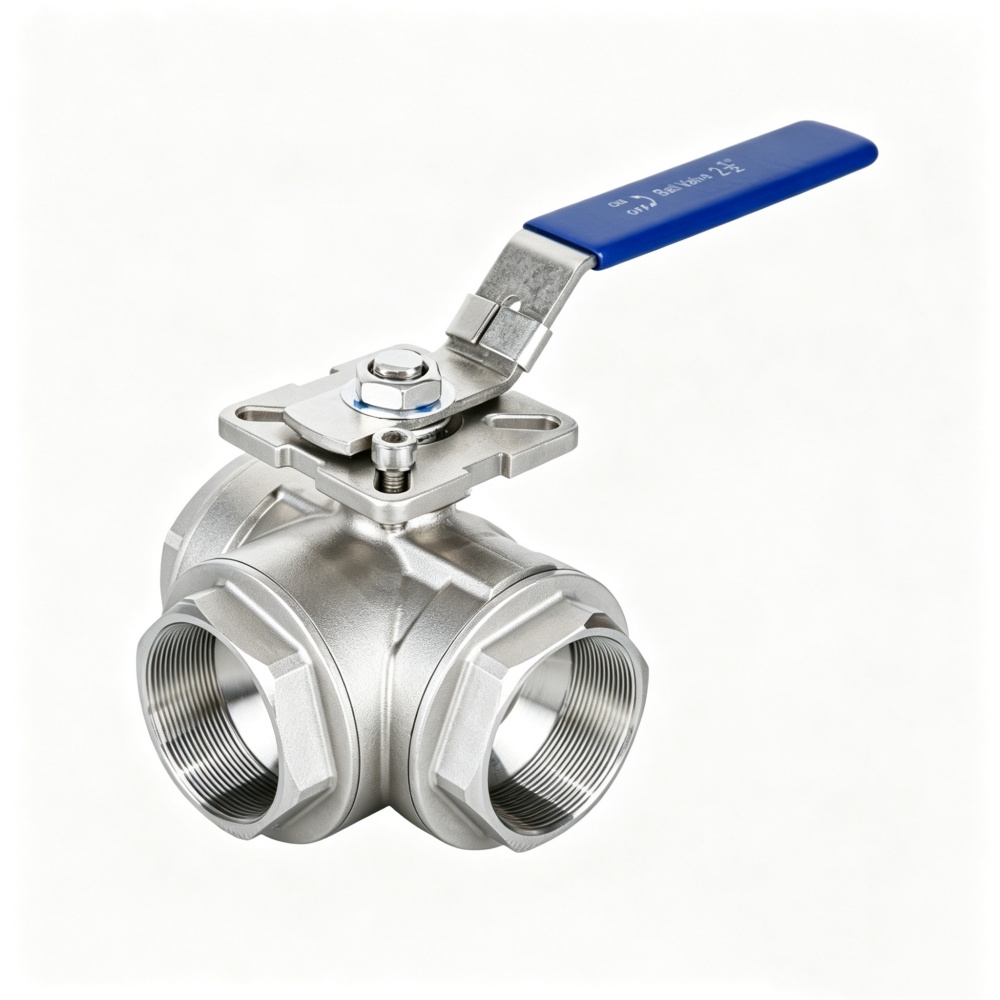

2. Le dessus de ce robinet à tournant sphérique à filetage femelle à trois voies en acier inoxydable adopte unPlateforme à montage direct élevée conforme à la norme ISO 5211. Les dimensions de la bride du support de montage correspondent parfaitement à celles des actionneurs pneumatiques et électriques. Les actionneurs peuvent être installés directement sans supports ni accouplements supplémentaires, ce qui réduit considérablement les tolérances d'installation et économise de l'espace d'installation.

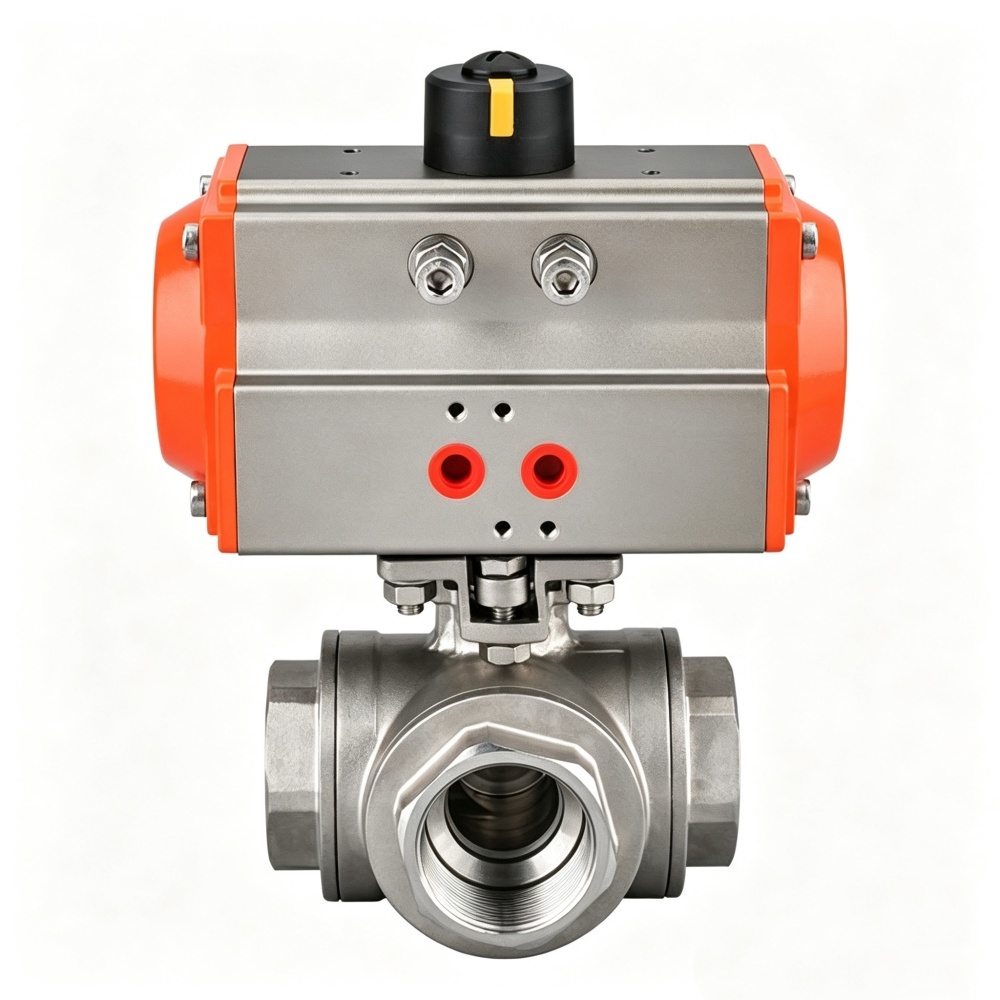

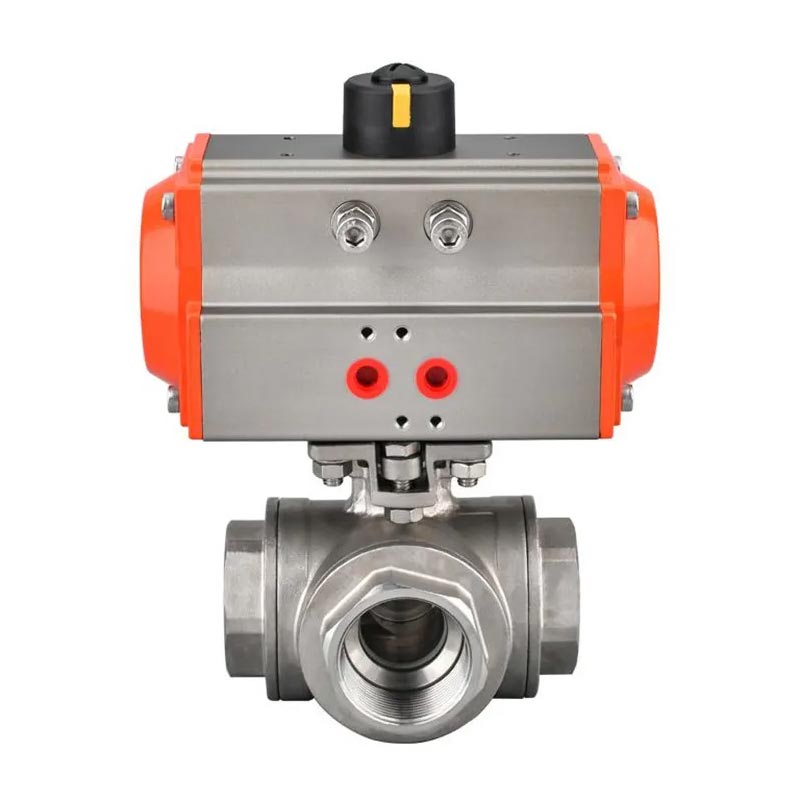

La vanne peut être contrôlée manuellement via la poignée et peut également être équipée d'actionneurs pneumatiques ou électriques en option pour réaliser une commande marche-arrêt à distance.
Toutes les vannes sont soumises à des tests d'étanchéité à l'air et à une vérification de la précision du filetage avant de quitter l'usine.
Fournir une certification des matériaux, des dessins dimensionnels et des conseils d'installation
Prise en charge de la certification du marché mondial (CE/ISO/RoHS, etc.)
Les services de personnalisation de moules OEM/ODM/privés sont entièrement ouverts pour répondre aux besoins de divers projets d'ingénierie
| Matériau des pièces principales | ||
|---|---|---|
| Non | Nom des pièces | Matériel |
| 1 | Corps | CF8M ; CF8 |
| 2 | Bonnet | CF8M ; CF8 |
| 3 | Balle | CF8M ; CF8 |
| 4 | Siège | PTFE；PPL |
| 5 | Tige | CF8M ; CF8 |
| 6 | Emballage | PTFE |
| 7 | Joint | PTFE |
| 8 | Écrou de presse-étoupe | CF8M ; CF8 |
| 9 | Poignée | CF8M ; CF8 |
| 10 | Tableau de direction | Aluminium |
| 11 | Noix | CF8M ; CF8 |
| 12 | Dispositifs de verrouillage | CF8M ; CF8 |
| 13 | Gaine en cuir | Plastique |
| Spécification | |
|---|---|
| Nom du produit | Robinet à tournant sphérique à trois voies/té à plate-forme haute |
| Modèle | Q14F/Q15F |
| Diamètre nominal | DN15~DN100 |
| Pression nominale | 1,6Mpa~6,4Mpa/1000WOG |
| Type de structure | Type de boule |
| Type de connexion | Bride, filetage interne |
| Température de fonctionnement | ≤260ºC (-20~180ºC~260ºC) |
| Manière d'agir | Manuel, électrique, pneumatique |
| Matériau du corps | Acier moulé, acier inoxydable |
| Norme de conception | Norme chinoise ; ANSI ; JIS ; VACARME |
| Supports d'application | Eau, pétrole, gaz, liquide |
| Type de filetage | G.NPT.BSPT.BSP.DIN259/2999 |
| Robinet à bille fileté à trois voies en acier inoxydable Q14F, adapté moyen | Eau, pétrole, gaz et certains liquides corrosifs (W.O.G) |
R : Le port L commute le débit entre deux sorties (commun pour le bypass de la pompe ou la commutation de l'échantillonneur). Le port en T permet de diviser le débit d'une entrée en deux sorties, ou de fusionner deux entrées en une seule sortie – idéal pour le remplissage/vidage de réservoir ou le duplexage de filtres.
R : Le siège en PTFE est évalué jusqu'à 200°C – adapté à la vapeur saturée. Pour une vapeur surchauffée au-dessus de 200°C, veuillez sélectionner notre version à siège métallique.
R : NPT (États-Unis), BSPT (Royaume-Uni/Australie), BSPP (Europe) et DIN2999 (Allemagne). Précisez le standard de filetage lors de la commande.
R : Oui – le corps CF8M avec sièges en PTFE répond aux exigences sanitaires. Finition de surface supplémentaire (Ra ≤ 0,8μm) et passivation disponibles sur demande.
