Joepai en acier en carbone de haute qualité à bride à trois voies de billes (matériau WCB) est conçu pour les systèmes industriels qui nécessitent une commutation multicanal ou Fonctions de fusion. Il prend en charge les structures de canaux en forme de T ou en L et peut contrôler de manière flexible la direction d'écoulement et le débit des milieux. Le produit Respecte divers niveaux de pression de PN16 à PN40 et utilise des brides standard pour la connexion. Il est largement utilisé dans l'approvisionnement en pétrole, chimique et en eau, Pipelines d'alimentation et de processus pour obtenir une commutation et un système de fluide efficaces intégration.

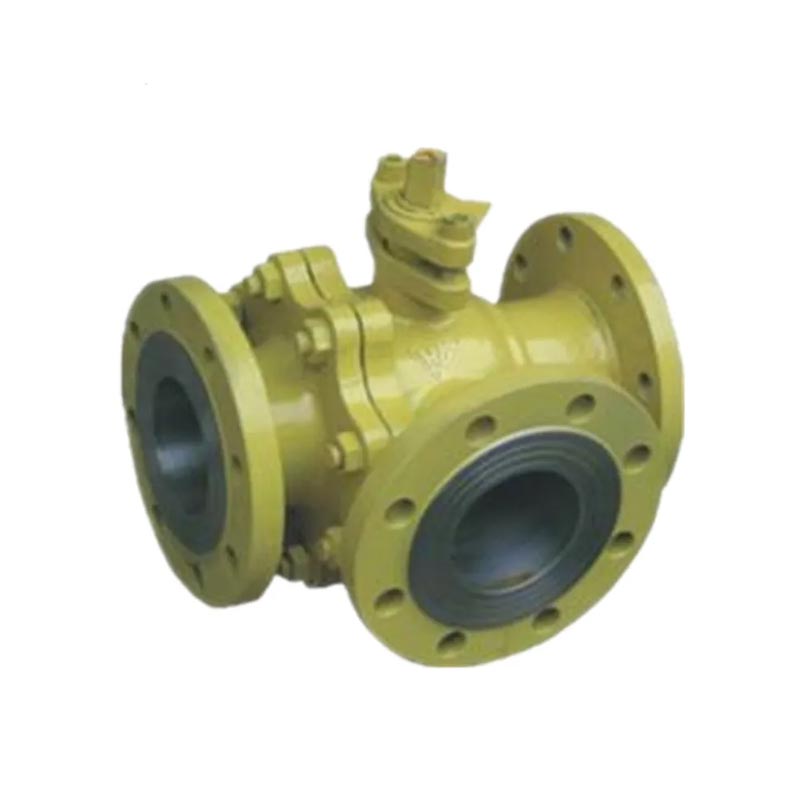

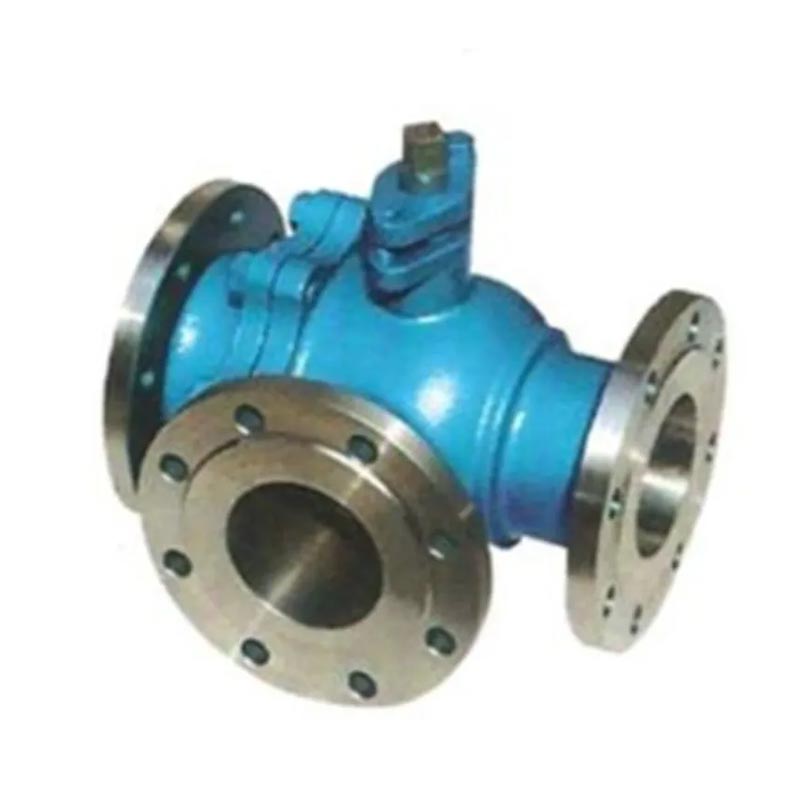

En acier au carbone à blinds à trois voies

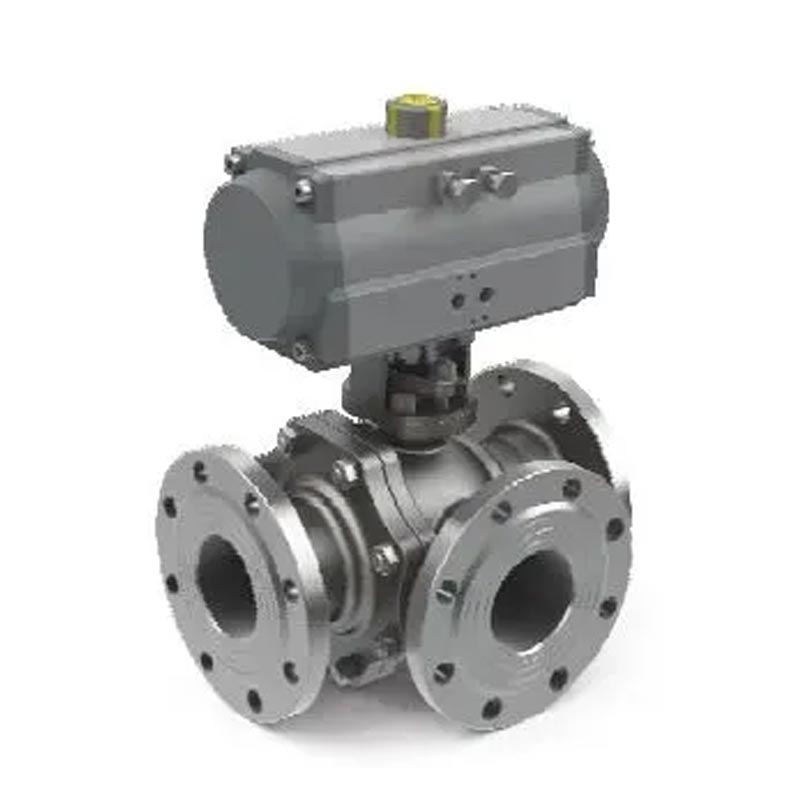

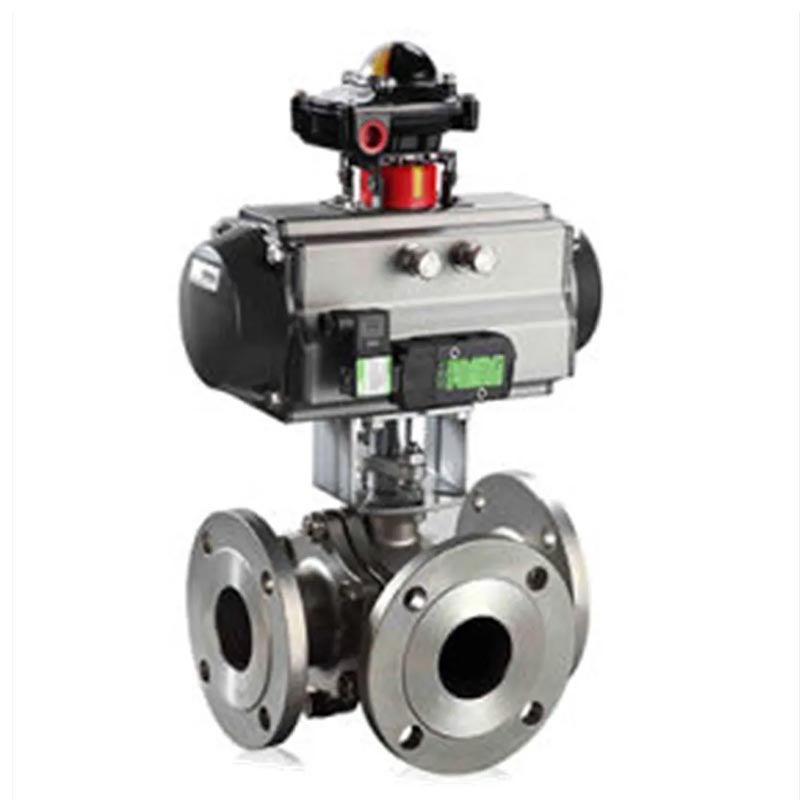

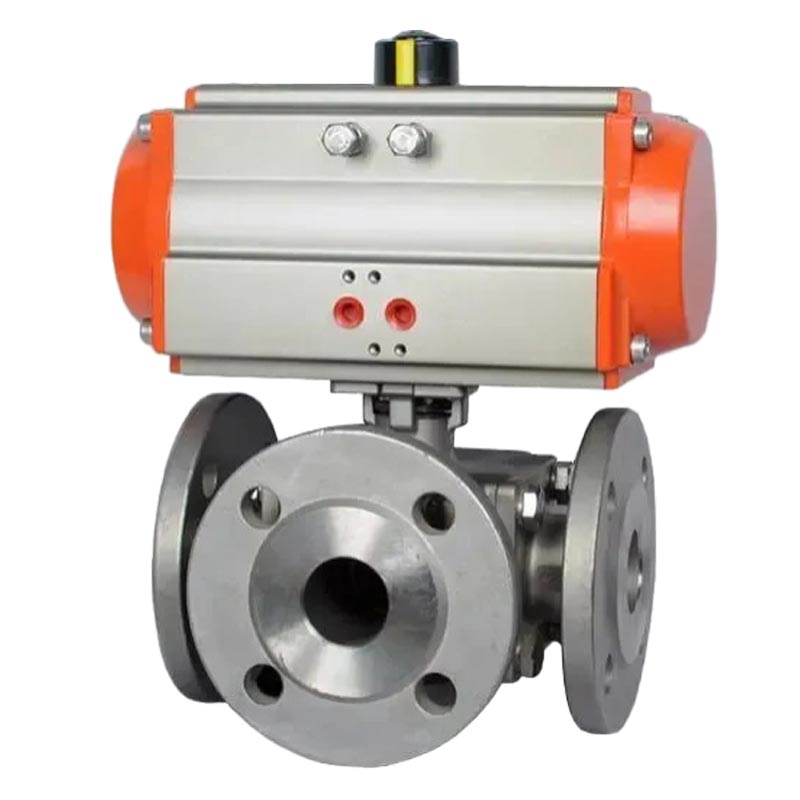

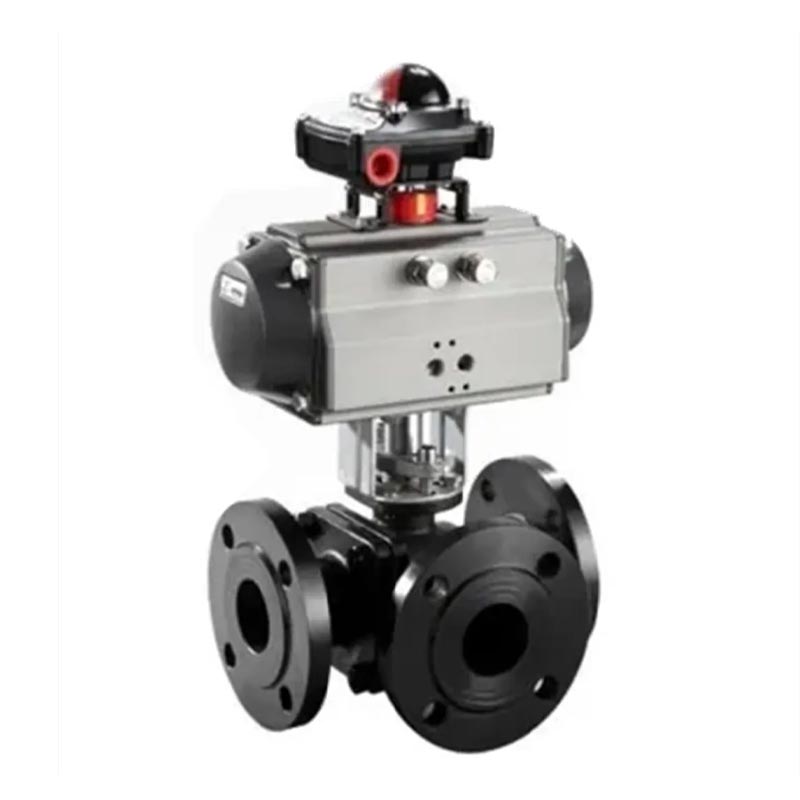

Actuateur
1. MATÉRIAU ACTEUR DE CARBON / SS304 / 316 / 304L / 316L (WCB / CF8 / CF8M / CF3 / CF3M)
2. Taille 1/2 '' ~ 8 '' (DN15 ~ DN200)
3.Certificat ISO9001
4. Port réduit le port
5. Pression de travail 150 lb / pn16
6. La connexion se termine RF à bride
7. Température de travail. -20 ~ 300ºC
8. Eau moyenne appropriée, gaz naturel, pétrole et un liquide corrosif
9. Seal Ptfe, rptfe, ppl
10. Option de verrouillage
11. Inspection et tests selon API598
D'autres, nous fabriquons également une soupape à billes de bride, une vanne de grille, une vanne globe, vérifier
Vanne, soupape d'incendie d'incendie, soupape de rappel, soupape à billes entièrement soudée et y
Crépine., Etc.
| Formulaire | Type T, L Valve à billes à trois voies |
| Diamètre nominal intérieur DN (mm) | DN15-DN300 |
| Pression nominale | 1,6 2,5 4,0 Produit |
| Plage de liquide | Air, eau, gaz, pétrole et Produits pétrochimiques Medium corrosif |
| Température de travail | Sceau dur: -40 --300 Joint doux: -40 --180 |
| Déversement | 0 Conforme à ANSIB16.104standard |
| Matériel principal | Corps de valve: WCB 304 316 316L Soupole: 304 316 316L |
| Formulaire de place | Joint dur mobile en acier inoxydable, Joint souple PTFE |
| Préparation de la surface | Polissage |
| Dimensions | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Taille | dans | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| MM | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L / L1 (RF / BW) | dans | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| MM | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | dans | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| MM | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | dans | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| MM | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | dans | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| MM | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF / RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Laissez une position pour que la poignée de soupape tourne.
2. Ne peut pas être utilisé pour la limitation.
Les vannes à billes avec des mécanismes de transmission doivent être installées verticales.
Le principe de travail d'une vanne à billes à trois voies en acier au carbone consiste à faire pivoter la vanne pour l'ouvrir ou la fermeture. Les interrupteurs de soupapes à billes sont légers, de petite taille, peuvent être transformés en grands diamètres, fiables en scellage, en structure simple, facile à entretenir, et la surface d'étanchéité et la surface sphérique sont souvent dans un état fermé, qui n'est pas facilement érodé par les milieux. Ils sont largement utilisés dans diverses industries.
Les vannes à billes à trois voies sont principalement utilisées dans les pipelines pour couper, distribuer et modifier la direction d'écoulement des supports.
La vanne à billes à trois voies est un type de soupape à billes relativement nouveau, qui présente des avantages uniques dans sa structure, tels que l'ouverture et la fermeture sans friction, l'usure à faible teneur en scellement et le petit couple d'ouverture et de fermeture. Cela peut réduire les spécifications de l'actionneur d'accompagnement.
Équipé d'un actionneur électrique à plusieurs virages, il peut obtenir un réglage et une coupe serrée du milieu. Largement applicable aux conditions de travail telles que le pétrole, le produit chimique, l'approvisionnement en eau urbaine et le drainage qui nécessitent une coupure stricte.
