Dans les réseaux d'approvisionnement en eau, les usines de traitement de l'eau, les systèmes CVC et autres projets nécessitant un contrôle du débit, les gens demandent souvent : « Comment un vannes papillon utilisé pour le contrôle du débit?" Cette question nous oblige à avoir une certaine compréhension des caractéristiques des vannes et de leurs conditions de fonctionnement avant de pouvoir connaître la réponse. Par conséquent, cet article discutera des avantages des vannes papillon dans les applications d'étranglement et de leurs limites. Cela nous aidera à peser divers facteurs et à sélectionner la solution la plus économique et la plus fiable dans des scénarios et des projets réels.
Le principe de fonctionnement des vannes papillon dans le contrôle de débit

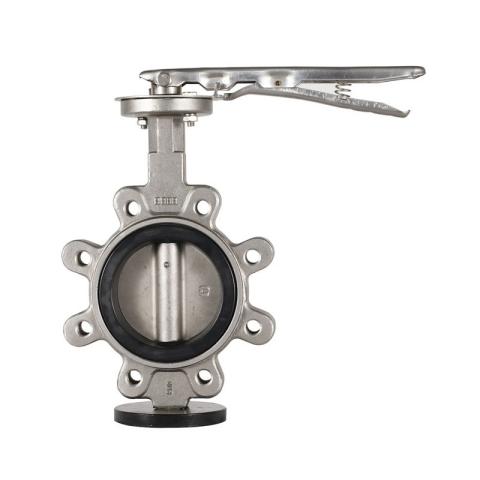

La structure d'unvanne papillonse compose d'un corps de vanne, d'une plaque en forme de disque et d'une tige de vanne. Son principe de fonctionnement est similaire au mouvement des ailes d'un papillon. Tout d'abord, en tournant la tige de valve, la plaque en forme de disque peut être réglée dans une plage de 0° à 90°. Cela modifie la zone de passage du flux et contrôle le débit. Lorsque la plaque en forme de disque est complètement ouverte à 90°, la plaque de soupape est parallèle au sens d'écoulement du fluide, ce qui entraîne une faible résistance et une faible perte de pression. Lorsqu'elle est entrouverte à 45°, la plaque à clapet produira un effet d'étranglement, réduisant le débit. Lorsqu'elle est inférieure à 10°, le canal devient étroit, réduisant considérablement le débit, mais cela expose également le clapet à une forte érosion. Grâce à cette méthode, la vanne papillon a la capacité de réguler le débit.
Les avantages des vannes papillon en contrôle de débit
1. Structure simple, conception légère : en particulier dans les canalisations de grand diamètre, la vanne papillon est beaucoup plus légère et plus compacte que la vanne à vanne ou le robinet à tournant sphérique encombrant, réduisant ainsi les coûts d'installation et de support.
2. Économique et efficace : dans certaines circonstances, la vanne papillon est plus rentable que les vannes de régulation spécialisées. Son prix d'achat et ses exigences de maintenance sont très faibles, ce qui peut réduire considérablement les coûts du projet.

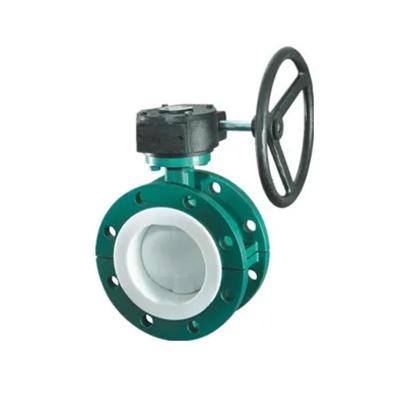

3. Fonctionnement pratique, automatisation : Grâce à une rotation de 90° couvrant toute la course, levanne papillonest facile à utiliser et peut être facilement équipé d'actionneurs manuels, pneumatiques ou électriques, ce qui le rend parfaitement adapté à l'intégration dans des systèmes de contrôle automatisés.
4. Largement appliqué : par exemple, dans des scénarios d'application réels tels que la distribution du débit dans les usines de traitement de l'eau, le contrôle de la pression de sortie dans les stations de pompage et la régulation approximative du débit dans les circuits d'eau de refroidissement.
Les limites des vannes papillon en contrôle de débit
1. Mauvaise précision et mauvaise linéarité : La vanne papillon ne dispose pas de vanne de régulation dédiée plus précise. La relation entre l'ouverture du disque de vanne et le débit n'est pas complètement linéaire, notamment en position médiane, ce qui limite un contrôle précis.
2. Érosion et cavitation à petite ouverture : Un fonctionnement prolongé de la vanne à une petite ouverture (par exemple inférieure à 20°) entraînera l'impact du fluide à grande vitesse sur le disque de vanne et le siège de vanne en aval. Cela peut entraîner des vibrations, du bruit et de la cavitation, qui accéléreront tous l'usure et endommageront sérieusement les performances d'étanchéité et la durée de vie.
3. Usure du joint dans des conditions d'étranglement : dans les applications, il est plus sensible à l'érosion que les simples applications marche-arrêt. Dans le même temps, au fil du temps, cela entraînera des dommages au joint du siège de soupape ou une défaillance du joint entraînant une fuite.
4. Impossible de travailler sous une différence de pression élevée : l’utiliser sous une différence de pression importante augmentera le risque d’érosion. Par conséquent, les vannes papillon ne sont généralement pas adaptées à des conditions aussi difficiles.
