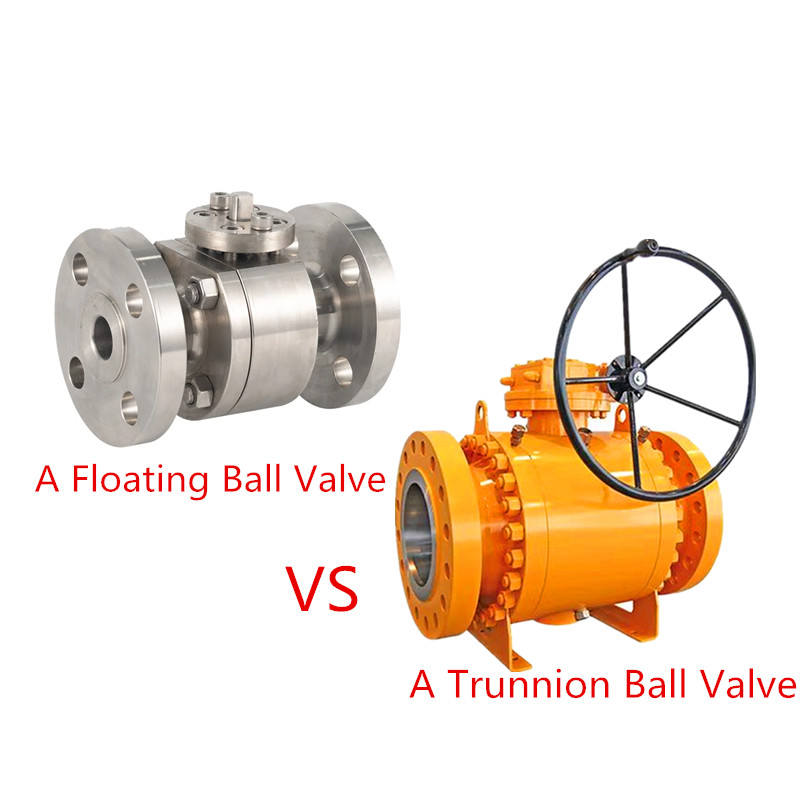

Robinet à tournant sphérique flottant:La bille flotte et peut se déplacer sous la pression du fluide, en appuyant fermement contre la surface d'étanchéité à l'extrémité de sortie pour assurer une étanchéité parfaite.
Robinet à boisseau sphérique fixe:Les vannes à bille fixes sont également appelées vannes à bille montées sur tourillon. Différentes des vannes à bille flottantes, la bille est fixe, supportée par des tourillons supérieurs et inférieurs, maintenant la bille dans une position stable même dans des conditions de haute pression, de température élevée ou de température ultra-basse. Les vannes à bille fixes ont toutes des sièges flottants. Sous la pression du fluide, le siège de la vanne se déplace, ce qui amène la bague d'étanchéité à appuyer fermement contre la bille pour assurer l'étanchéité. Les roulements sont généralement installés sur les arbres supérieur et inférieur de la bille, ce qui entraîne un faible couple de fonctionnement, ce qui les rend adaptés aux vannes haute pression et de grand diamètre.
Les robinets à tournant sphérique flottant sont de petite taille, légers et ont une structure simple. La boule a une fonction flottante, ce qui assure une bonne étanchéité ; le robinet à bille utilise une bille avec un trou traversant circulaire comme élément d'ouverture et de fermeture. Entraînée par la tige de valve, la bille tourne de 0 à 90 degrés autour du centre de la tige de valve pour compléter la fonction d'ouverture et de fermeture ; il présente une structure compacte et une commutation rapide, fermant la vanne et coupant le fluide du pipeline avec une rotation de 90 degrés ; le diamètre du canal à billes est le même que celui du pipeline, ce qui entraîne une faible résistance à l'écoulement et une capacité d'écoulement élevée ; la tige de vanne est montée en bas, empêchant les accidents d'éruption de tige de vanne et garantissant une utilisation sûre. Les vannes à bille fixes conviennent à diverses canalisations sous moyenne et haute pression, utilisées pour couper ou connecter le fluide dans la canalisation. Dans des conditions cryogéniques (par exemple -196 ℃ pour le GNL) ou à haute température (> 400 ℃), les matériaux présentent une dilatation et une contraction thermiques importantes. La stabilité structurelle devient un facteur décisif pour la durée de vie des vannes, où la structure fixe présente des avantages inhérents. Les robinets à tournant sphérique fixes avec différents matériaux peuvent être utilisés pour divers milieux tels que l'eau, la vapeur, le pétrole, le gaz de pétrole liquéfié, le gaz naturel, le gaz de houille, l'acide nitrique, l'acide acétique, les milieux oxydants, l'urée, etc., et sont largement utilisés dans les industries du pétrole, de la chimie, de l'énergie et de la conservation de l'eau. pneumatique. La plupart des robinets à tournant sphérique fixes sont raccordés par bride, mais il existe également des robinets à tournant sphérique fixes soudés. Le coût des robinets à tournant sphérique fixes est généralement plus élevé que celui des robinets à tournant sphérique flottants.
Que ce soit dans des conditions cryogéniques ou à haute température, les vannes à bille fixes sont généralement équipées des conceptions de sécurité et d'étanchéité suivantes :
Structure de siège double (effet double piston / effet simple piston) ;
Fonction de décompression automatique de la cavité ;
Conception de structures coupe-feu ;
Dispositif antistatique ;
LeVannes à bille Joepaila conception et la fabrication sont généralement conformes aux normes internationales suivantes :
Norme de conception : ASME B16.34
Dimensions face à face : ASME B16.10 / API 6D
Connexion à bride : ASME B16.5 / ASME B16.47
Test de pression : API 598 / API 6D
Conception coupe-feu : API 607 / API 6FA
Tests cryogéniques (le cas échéant) : BS 6364 / ISO 28921
En résumé, le choix entre un robinet à tournant sphérique flottant ou fixe doit être basé sur les conditions de travail réelles, les exigences de performances d'étanchéité, la fréquence de fonctionnement et le budget.
