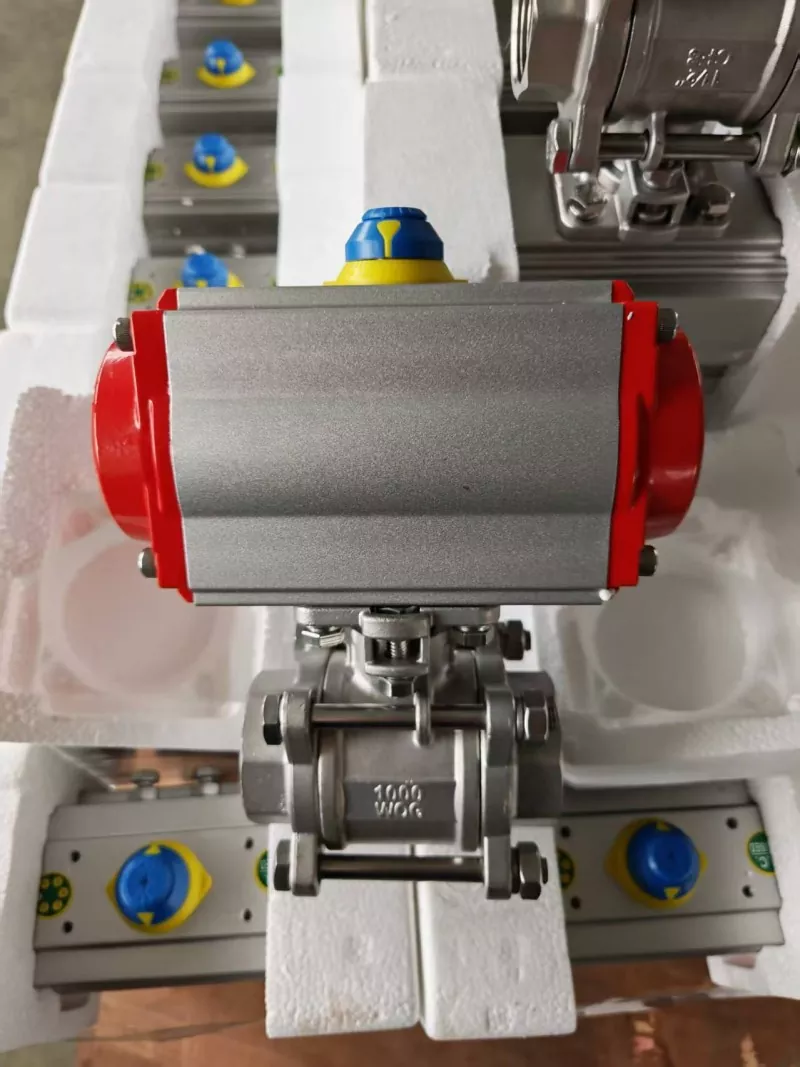

Robinet à bille pneumatique 3 pièces – Contrôle de précision, zéro fuite, automatisation intelligente

LeRobinet à bille pneumatique 3 piècescombine une construction robuste en trois parties avec un actionneur pneumatique compact à cycle élevé. Conçue pour les applications de contrôle tout ou rien et modulant, cette vanne offre zéro fuite, une faible chute de pression et une longue durée de vie dans les environnements de processus exigeants.

Disponible avec un joint souple en PTFE ou un joint dur en métal, et compatible avec les actionneurs à simple effet (rappel par ressort) ou à double effet, le robinet à tournant sphérique pneumatique 3 pièces Joepai offre une automatisation flexible pour votre système de canalisation.

Principales fonctionnalités

Comment ça marche – Fonctionnement de l’actionneur pneumatique

L'actionneur pneumatique utilise de l'air comprimé pour faire tourner le robinet à bille de 90° pour le contrôle d'ouverture/fermeture. Vous trouverez ci-dessous le principe de fonctionnement standard des actionneurs à double effet et à simple effet.

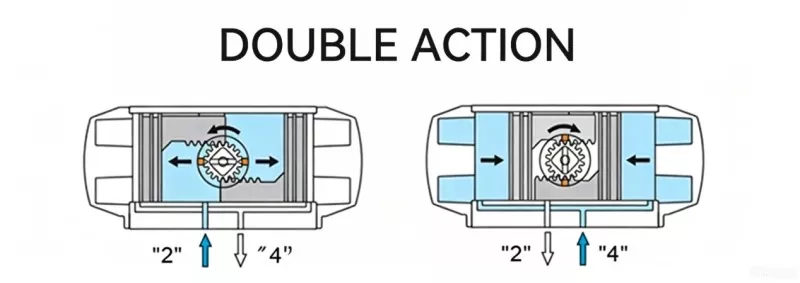

Actionneur à double effet (air pour ouvrir/air pour fermer)

Pas de ressort – nécessite une alimentation en air des deux côtés pour le fonctionnement

Description du schéma (double effet) :

Orifice 2 = admission pour ouvrir la vanne – l’air comprimé écarte deux pistons

Orifice 4 = admission pour fermer la vanne – l'air comprimé entraîne deux pistons vers le centre

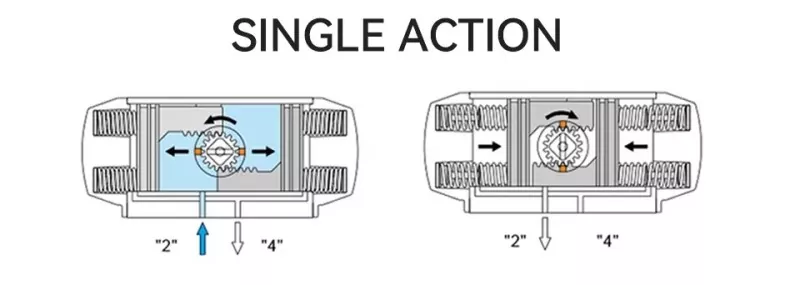

Actionneur simple effet (rappel par ressort – normalement fermé)

Le ressort assure une fermeture de sécurité en cas de perte d'alimentation en air

Description du schéma (simple effet) :

Port 2 = admission pour ouvrir la vanne – la pression de l'air comprime le ressort, déplaçant les pistons vers l'extérieur

Port 4 (ou chambre à ressort) = lorsque l'air est évacué par le port 2, la force du ressort ramène les pistons en position fermée

Pourquoi choisir le robinet à bille pneumatique Joepai 3 pièces ?

1. Étanchéité de précision – Zéro fuite

Débit de fuite statique ≤0,0005 ml/h, conforme à la norme ANSI Classe VI. Joint souple en PTFE pour fluides généraux, joint dur en métal pour fluides à haute température ou abrasifs.

2. Conception simplifiée – Chute de pression minimale

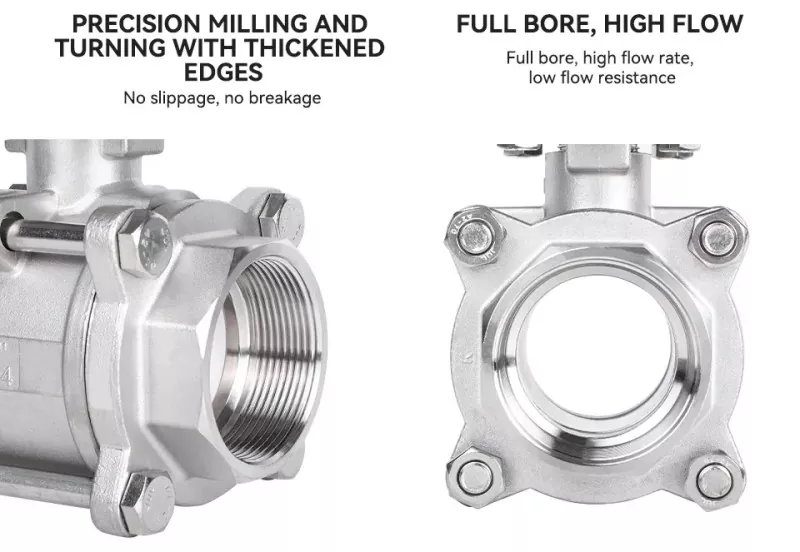

La conception à passage intégral offre un chemin d'écoulement presque droit, réduisant la perte de pression du système et économisant l'énergie de pompage.

3. Résistance supérieure à la corrosion

Matériaux du corps : Acier au carbone, WCB, SS304, SS316L. Un traitement anticorrosion spécial prolonge la durée de vie dans l'eau, le pétrole, le gaz et les milieux légèrement corrosifs.

4. Précision et intelligence (facultatif)

Positionneur – signal 4-20 mA pour contrôle modulant, précision ±0,1 %

Fins de course – retour de position ouvert/fermé

Électrovanne – 24 V DC / 220 V AC pour commande marche/arrêt à distance

FRL (Filtre, Régulateur, Lubrificateur) – alimentation en air propre et régulée

5. Maintenance prédictive (option intelligente)

La surveillance intelligente intégrée fournit jusqu'à 180 heures d'avertissement préalable en cas de panne, réduisant ainsi les temps d'arrêt imprévus de plus de 40 %.

Spécifications techniques

Applications

Traitement pétrochimique et chimique

Transport de gaz municipal

Traitement de l'eau et des eaux usées

Production d'énergie

Agroalimentaire & pharmaceutique (version sanitaire disponible)

Métallurgie et contrôle des fluides industriels

Service et assistance

Contactez-nous

Prêt à automatiser votre processus avec des solutions fiablesVannes à bille pneumatiques 3 pièces?

E-mail:sales@joepaivalve.com

Ligne d'assistance :+86 19957707725

Demandez un devis dès aujourd'hui – indiquez-nous votre fluide, votre pression, votre température et les accessoires requis (électrovanne, fin de course, positionneur, FRL).
