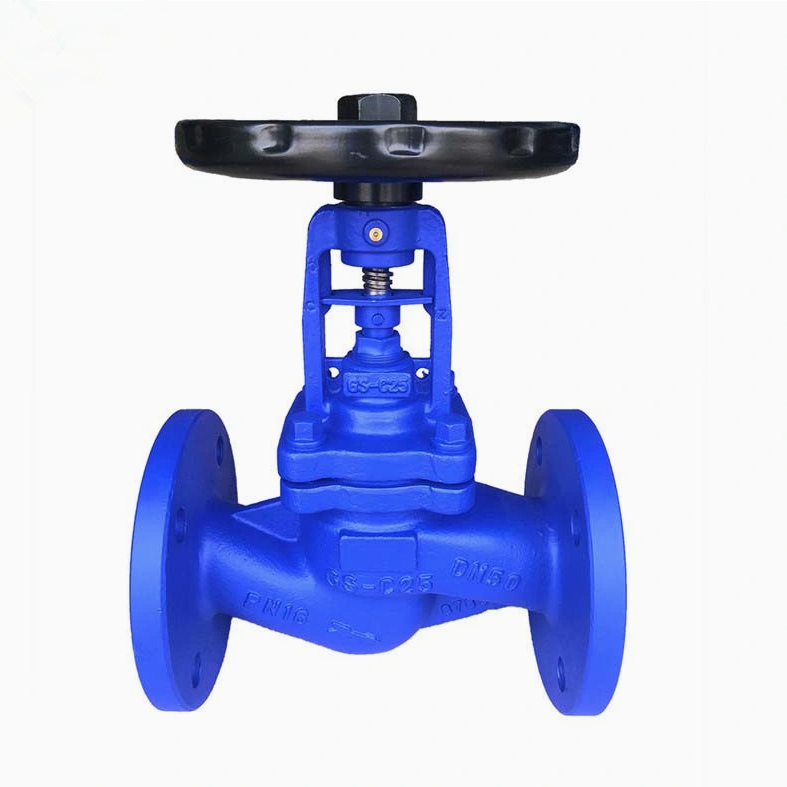

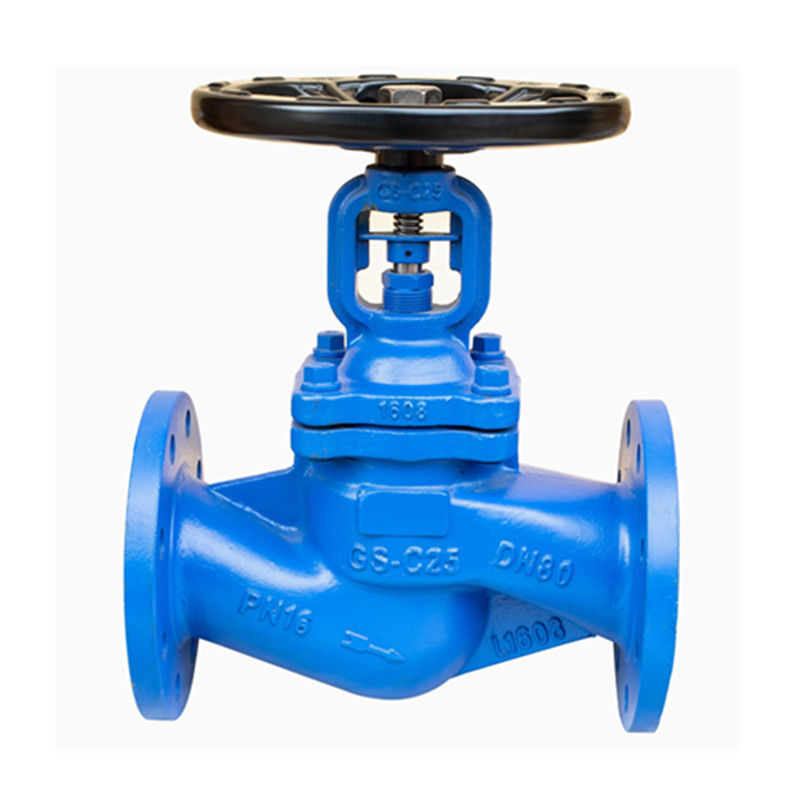

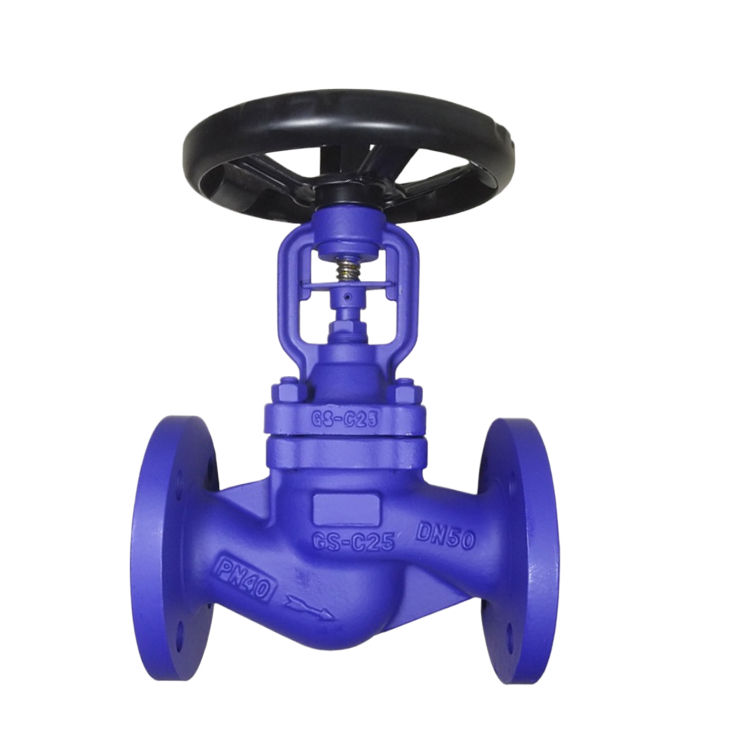

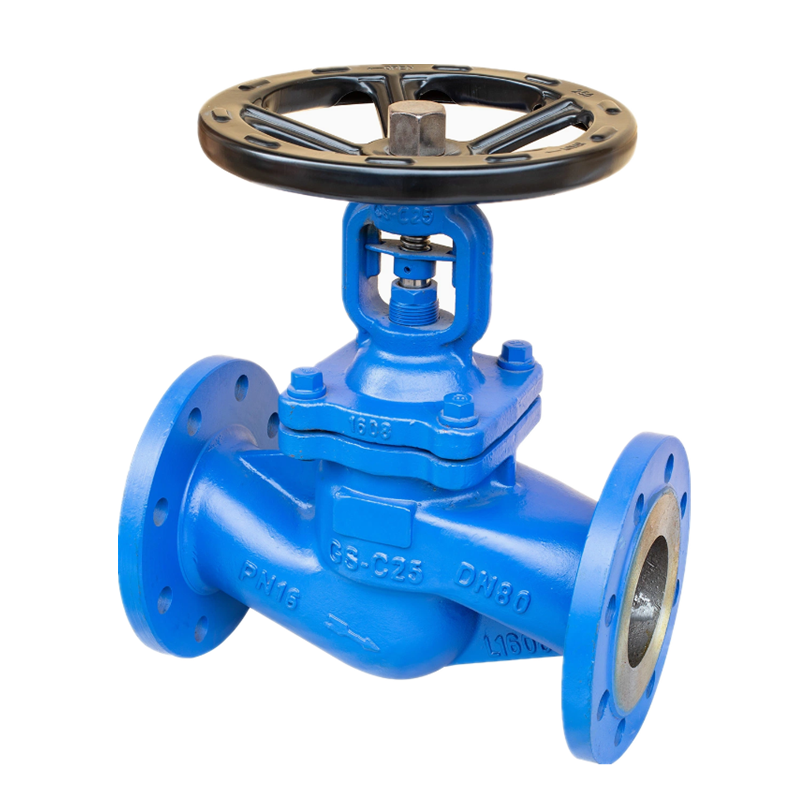

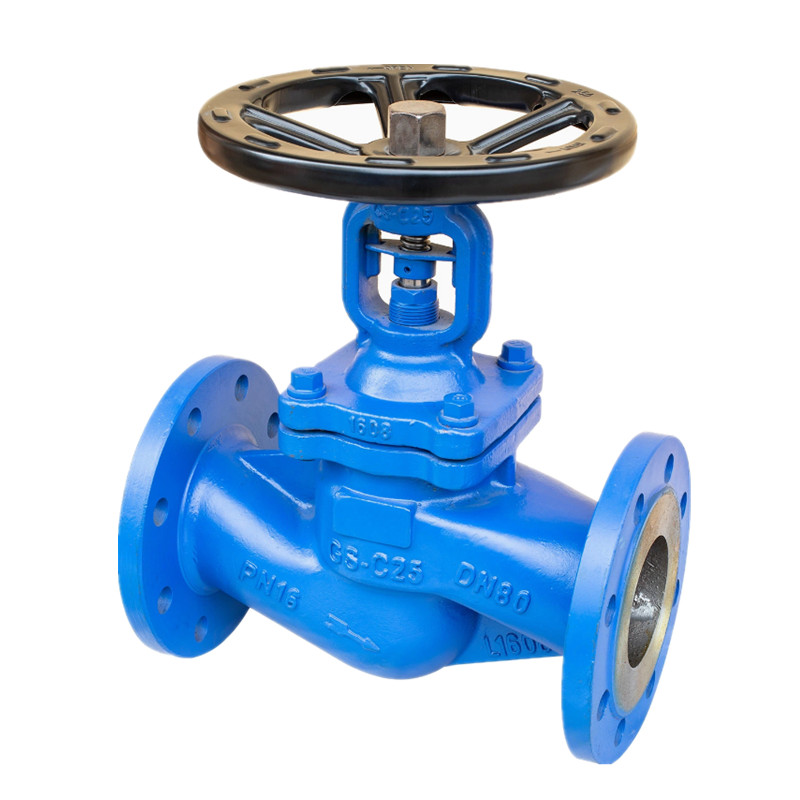

GS-C25 à bride standard standard Bellow Globe Valve

Joepai durable GS-C25 Din Standard Standard Bellow SEAL Globe Valve a passé des certifications internationales telles que ISO9001, CE, couvrant les marchés en Europe, en Amérique, en Asie du Sud-Est et au Moyen-Orient. Cette série adopte une double structure d'étanchéité, avec des tuyaux ondulés en métal soudés et scellés à l'intérieur, empêchant efficacement des fuites moyennes, protégeant la sécurité des opérateurs et répondant aux normes environnementales.

envoyer une demande

Description du produit

JOEPAI GS-C25 à bride standard Din Standard Bellow SEAL Globe Valve fabriquée en Chine ， adaptée aux industries telles que les pétrochimiques, les produits chimiques fins, les produits pharmaceutiques, la métallurgie et les centrales électriques, en particulier pour les systèmes de transmission fermés pour les milieux toxiques, nocifs, inflammables et corrosifs. La structure unique à double étanchéité assure un fonctionnement stable à long terme et est la solution de valve préférée pour les produits chimiques fins et les conditions de travail sévères.

Spécifications techniques:

Évaluation de pression: 1.0-4.0MPA

Spécification: DN15-DN500

Matériel: GS-C25, CF8, CF3

Brides standard: DIN

Détail de soupape du globe de phoque ci-dessous:

Construction: BB-BG-Osandy

Fonctionnement: manuel, pneumatique

Norme de conception: din3356

Dimension face à face: din3202

Flange terminales: din2543-2545

Test et inspection: Din3230

Avantage de la valve du globe à phoque ci-dessous:

1. La soupape du globe de phoque Bellow Gs-C25 à bride GS-C25 a une structure simple et est facile à fabriquer et à maintenir.

2. La course de travail de la valve globe est petite et le temps d'ouverture et de fermeture est court.

3. La valve Globe a de bonnes performances d'étanchéité, une faible friction entre les surfaces d'étanchéité et une longue durée de vie.

Les types de soupapes de globe de phoque ci-dessous sont divisées en vannes de globe de filetage externes et vannes de globe de filetage internes en fonction de la position du filetage de la tige de soupape. Selon la direction d'écoulement du milieu, il y a droit à travers des soupapes de globe, des soupapes de globe DC et des vannes de globe à angle. Les soupapes de globe sont divisées en soupapes de globe scellées et en vannes de globe scellées scellées en fonction de leurs formes d'étanchéité.

Matériaux principaux:

NON.	Nom de pièce	MATÉRIEL
1	Corps	GS-C25, CF8, CF3
2	Disque	2CR13, F304, F316
3	Épingle à charnière	F304, F316
4	Combinaison de soufflets	F304, F316
5	Bonnet	GS-C25, CF8, CF3
6	Emballage	Graphite flexible, PTFE
7	Glande	25 #, F304, F316
8	Localisateur	25 #, F304, F316
9	Noix de tige	ZQI19-4
10	Roue à main	Carbone
11	Capuchon	25 #
12	Buse d'huile	Laiton
13	Noix de hexagone	ASTM A193 2H, A193-8, A193-8M
14	Boulon	ASTM A193 B7, A193-B8, A193-B8M
15	Joint	Graphite flexible + S.S. Ptfe
16	Tige	2CR13, F304, F316

Dimensions principales:

Pn	Pn16
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Paramètres du produit

Pn (MP)	Test de coquille (MPA)	Test d'étanchéité (MPA)	Température appropriée (ºC)	Médium approprié
150	3.0	2.2	-20ºC-350ºC	Eau, vapeur, huile, etc.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
