Valve de globe à bride ANSI en acier inoxydable avec roue à main

La valve de globe à bride ANSI de haute qualité Joepai avec roue à main, comme l'une des vannes de coupure les plus importantes, joue un rôle important dans l'industrie aérospatiale. En tant que composant important de l'équipement aérospatial, les vannes de globe atteignent des fonctions telles que le transport moyen, l'arrêt et la régulation. Leurs performances d'étanchéité affectent directement le fonctionnement sûr et fiable de l'équipement aérospatial. L'étude des facteurs d'influence et des lois des caractéristiques d'étanchéité des soupapes de globe typiques a une signification pour la conception structurelle des paires d'étanchéité des valves, améliorant ainsi les performances d'étanchéité et la fiabilité des valves.

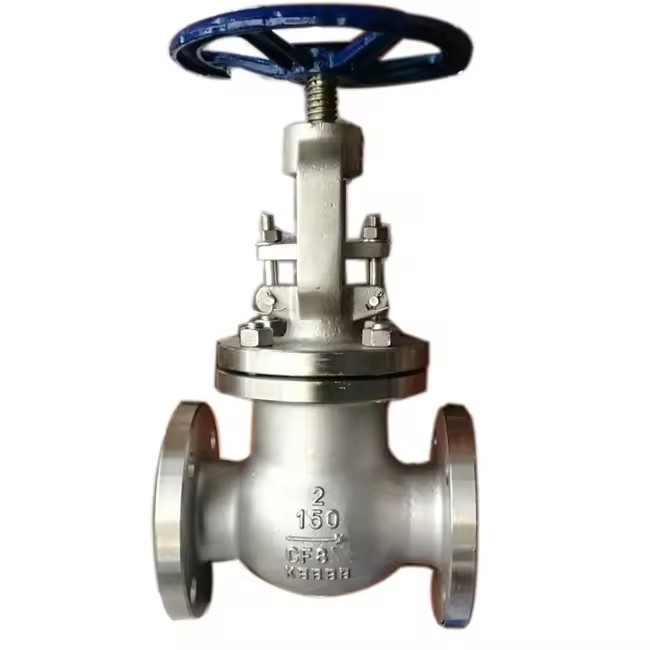

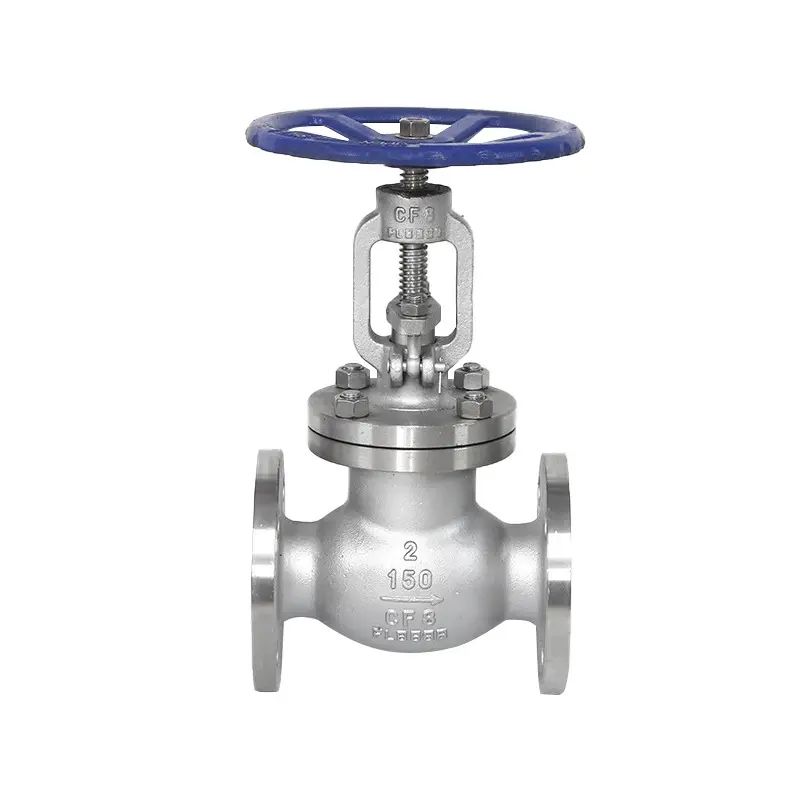

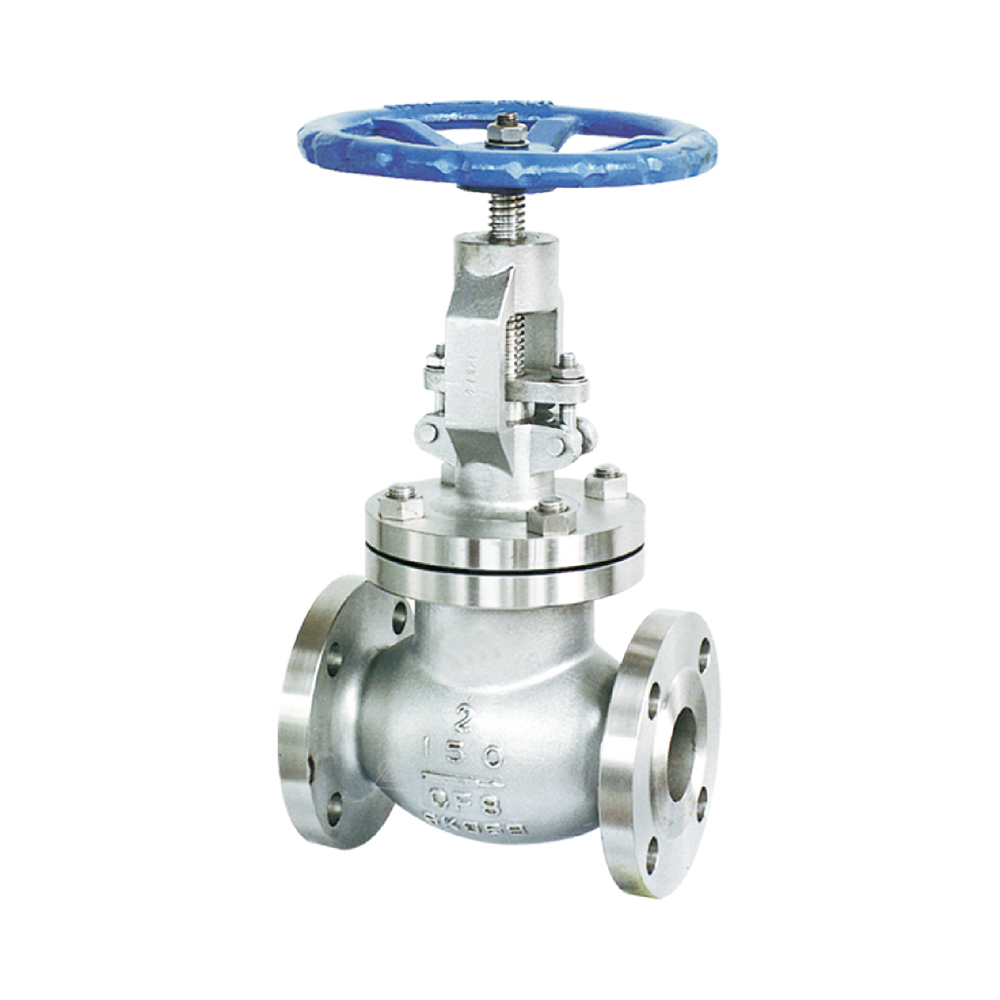

A351 CF8 Valve de globe à bride avec caractéristique du volant:

(1) Les soupapes de globe ont une structure plus simple que les vannes de porte et sont plus faciles à fabriquer et à maintenir.

(2) La surface d'étanchéité n'est pas facilement portée ou rayée, avec de bonnes performances d'étanchéité. Il n'y a pas de glissement relatif entre le disque de soupape et la surface d'étanchéité du corps de la valve pendant l'ouverture et la fermeture, donc l'usure et les rayures ne sont pas graves, les performances d'étanchéité sont bonnes et la durée de vie est longue.

(3) Lors de l'ouverture et de la fermeture, la course du disque de soupape est petite, de sorte que la hauteur de la soupape de globe est plus petite que celle de la vanne de porte, mais la longueur structurelle est plus longue que celle de la vanne de grille.

(4) Le couple d'ouverture et de clôture est important, le processus d'ouverture et de clôture est laborieux, et le temps d'ouverture et de fermeture est relativement long.

(5) La résistance au fluide est élevée en raison des canaux moyens tortueux à l'intérieur du corps de la valve, entraînant une résistance élevée à la liquide et une consommation élevée de puissance.

(6) Lorsque la pression nominale PN de la direction d'écoulement moyen est ≤ 16MPa, il est généralement utilisé pour couler en aval et le milieu s'écoule vers le haut en dessous du disque de soupape; Lorsque la pression nominale PN est ≥ 20 MPa, l'écoulement inversé est généralement utilisé et le milieu s'écoule vers le bas du disque de soupape pour augmenter l'énergie d'étanchéité. Lorsqu'il est utilisé, le milieu de la soupape d'arrêt ne peut s'écouler que dans une direction et ne peut pas changer la direction d'écoulement.

(7) Le disque de soupape est souvent érodé lorsqu'il est complètement ouvert.

L'axe de la tige de la valve globe est perpendiculaire à la surface d'étanchéité du siège de soupape. La tige de soupape a une course d'ouverture ou de fermeture relativement courte et une action de coupe très fiable, ce qui le rend adapté à une utilisation comme moyen pour la coupe, la régulation et la limitation.

Pression de test (MPA)

Dimension de 150 lb:

Dimension de 300 lb
