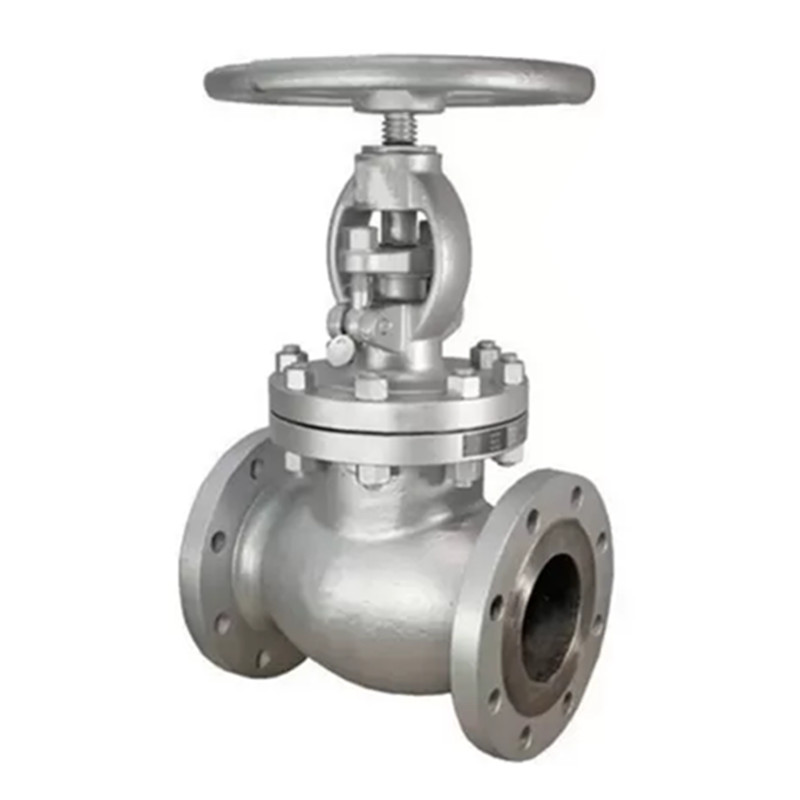

API FLANGE EXPLISSION CAST ACTEUR DU MOTEUR DU MOTEUR SALVE 300 lb

La bride API se termine en acier en acier droit de globe de globe 300 lb développé et fabriqué par JoEPAI adopte des spécifications de conception américaines telles que ASME / API 602, API 623, API 594, etc. Il peut fonctionner sous haute pression, à haute température et à des conditions de travail rigoureuses et est largement utilisée dans les systèmes de pipelines industrielles telles que la affinage, la puissance, le gaz naturel, la métallurgie, etc.

envoyer une demande

Description du produit

La bride API JoEPAI ENGING LES SALLES SERRANTS ACTE-acier Valve de globe 300 lb est conforme à la norme de test de pression de l'API 598 et prend en charge la personnalisation de divers matériaux, structures et formes de conduite. Il s'agit d'un produit de support d'ingénierie pour des marchés tels que l'Europe, l'Amérique, le Moyen-Orient et l'Amérique du Sud. Wenzhou Qiaopai Valve Co., Ltd. est profondément engagé dans le domaine de la fabrication de vannes industrielles depuis plus de 20 ans. La société a dépassé les systèmes de certification ISO9001, CE et API, et ses produits sont exportés vers des marchés tels que l'Europe, l'Amérique, le Moyen-Orient et l'Asie du Sud-Est.

Caractéristiques et applications structurelles

Lorsqu'elle est complètement fermée, le volant tourne dans le sens des aiguilles d'une montre.

2. Il peut être installé à n'importe quelle position dans le pipeline, le milieu circulant du bas en haut.

3. Les soupapes de globe en acier inoxydable conviennent aux pipelines avec divers milieux corrosifs et ont de bonnes propriétés anti-corrosion

Sexe et force suffisante.

4. Les soupapes de globe en acier en alliage conviennent aux piles à vapeur et à huile à haute température et ont une résistance à haute température caractéristiques.

Détail de la valve API Globe ：

Capot boulonné

Extrémité soudée de la bride ou des fesses

Moulage en acier au carbone, en acier inoxydable ou en acier en alliage

Fournir toutes les configurations de décoration

D'autres tailles peuvent être fournies sur demande

Description du produit

Matériel principal des pièces
Corps, bonnet	ASTM A216 WCB / ASTM A351 CF8 / ASTM A351CF8M
Tige	ASTM A76 420 / ASTM A182 F304 / ASTM A182 F316
Noix de tige	Laiton
Disque	ASTM A216 WCB
Siège	13CR / STM A351 CF8 / STM A351 CF8M
Roue à main	ASTM A47
Joint	Graphite
Emballage	Graphite
Globe Valve Standard
Norme de conception	6d feu / feu 600 / feu 603
Face à face	ASME B16.10
Standard de la bride	ASME B16.5
Norme de test	API598

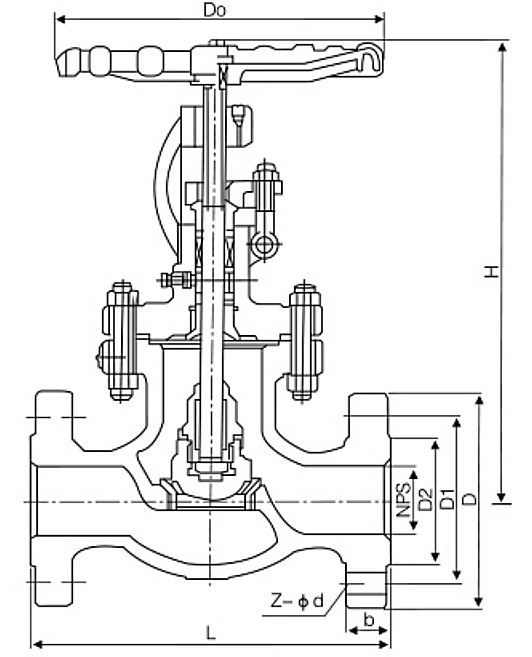

Dimension de 150 lb:

DN		Bride de 150 lb (RF) (mm)								poids
MM	dans	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34.9

Dimension de 300 lb:

DN		Bride de 300 lb (RF) (mm)								poids
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28,5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
