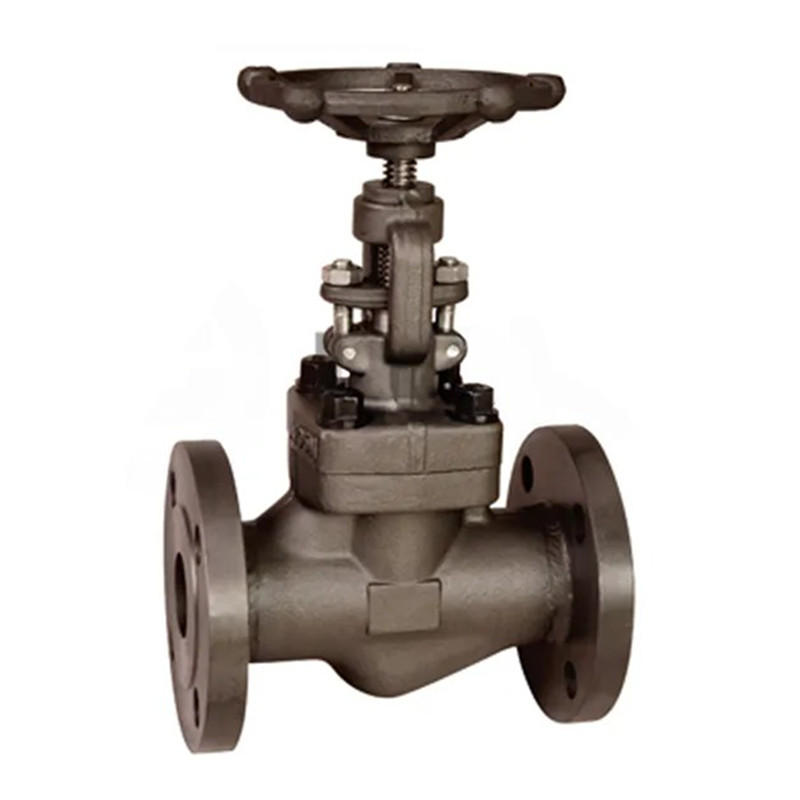

Le disque de plug de haute qualité A105N en acier forgé soupape de globe fourni par Joepai convient aux scénarios industriels qui nécessitent un contrôle de la limitation et une étanchéité vers l'avant. Adoptant une structure de disque de soupape en forme de bouchon conique / bouchon, elle convient au contrôle de l'écoulement de la vapeur, de l'huile, des fluides chimiques et des milieux corrosifs.
Le corps de soupape en acier en carbone A105 et le couvercle de soupape sont soumis à une pression extrême.
Évaluation de pression: 600 lb (les autres notes peuvent atteindre 2500 lb).
Connexion de la bride: en toute sécurité et fuite sans intégration dans le système de pipeline (autres extrémités: NPT, SW, BSP peut être fournie sur demande).
Noyau de soupape en acier inoxydable: Les composants clés (tige de soupape, siège de soupape, disque de soupape) sont en acier inoxydable 410, qui a une résistance à l'usure et une résistance à la corrosion.
Plage de température: La température de travail varie de -29 ° C à 425 ° C, adaptée aux applications à haute et basse température.
Fonctionnement manuel du volant: Le commutateur et le réglage des gaz sont simples et faciles à utiliser.
Emballage de graphite: scellage à haute température, bonnes performances de fuite.
Test de l'API598: une assurance qualité stricte est effectuée pour l'intégrité du siège de soupape et du logement.
Vis extérieure et joug (OS & Y)
Glande d'emballage à deux pièces alignement
Bonnet boulonné avec joint enroulé en spirale ou capot de soudure
Siège arrière intégral
Carbone forgé, en acier inoxydable ou en acier en alliage
Option de port complète disponible pour les classes 150 - 2500
Tige étendue ou en dessous du sceau
Extrémités à bride, filetée ou à douille
Disponible dans toutes les configurations de garniture
Capot soudé ou capot de joint de pression
Dispositif de verrouillage sur demande
Fabrication à NACE MR0175 sur demande
|
Paramètre |
Détails |
|---|---|
| Plage de taille | ½ "à 2" |
| Classe de pression | 600 lb (150 lb - 2500 lb disponible) |
| Type de connexion | Bride (standard); NPT, SW, BSP, BW Facultatif |
| Norme de conception | Api602 |
| Certification de thread | ISO9001, CE, TS |
| Température de fonctionnement | -29 ° C à 425 ° C (personnalisable pour les applications spécialisées) |
| Compatibilité moyenne | Eau, pétrole, gaz naturel, vapeur, liquides corrosifs |
| Opération | Roue à main |
| Norme de test | API598 |
| Composant | Matériel |
|---|---|
| Corps et capot | A105 en acier au carbone |
| Tige | 410 en acier inoxydable |
| Siège et disque | 410 en acier inoxydable |
| Glande | 304 en acier inoxydable |
| Noix de joug | 410 en acier inoxydable |
| Boulons | B7 en acier en alliage |
| Joint | Spirale Bless (SS + Graphite / Graphite flexible) |
| Emballage | Graphite |
| Roue à main | Carbone |
Body / Bonnet: F304 / 316 / 304L / 316L (CF8 / CF8M / CF3 / CF3M), F11, F22, F51, LF2.
TRAPITAGE: MÉLIGNATION vers 304/316 en acier inoxydable, duplex F51 ou d'autres alliages pour les milieux corrosifs.
