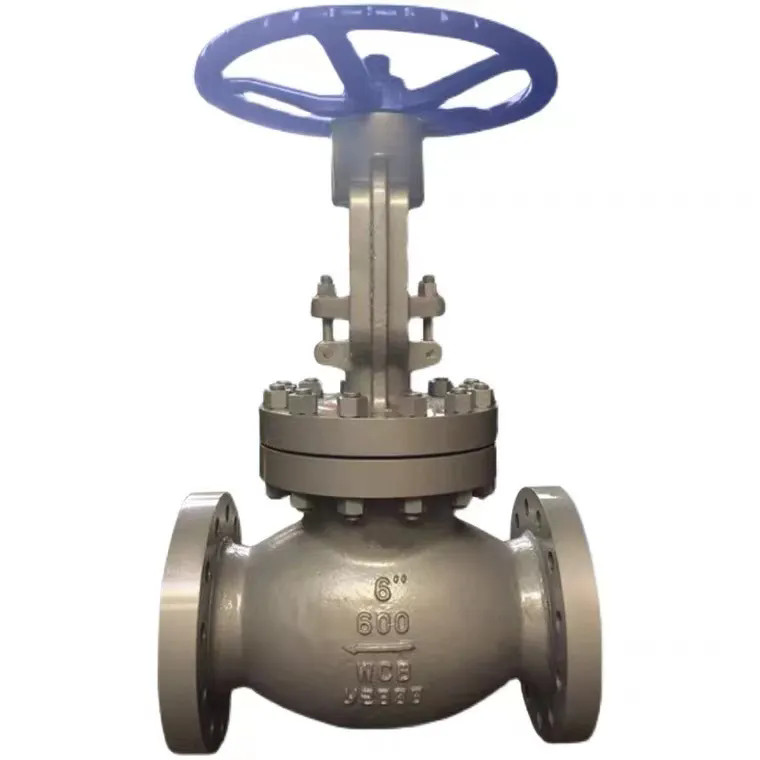

La paire d'étanchéité de la soupape de globe à haute pression ANSI Class Class 600lb en acier fabriqué en Chine est constituée d'une surface d'étanchéité du disque de soupape et d'une surface d'étanchéité des sièges de soupape. La tige de soupape entraîne le disque de soupape pour se déplacer verticalement le long de la ligne médiane du siège de soupape. La hauteur d'ouverture de la valve globe est relativement faible pendant le processus d'ouverture et de clôture, ce qui facilite l'ajustement du débit, et facile à fabriquer et à maintenir, avec une large gamme d'applications de pression.
Par rapport à une autre soupape de coupure couramment utilisée dans la production industrielle, la soupape de globe en acier coulé est structurellement plus simple et plus facile à fabriquer et à maintenir. En termes de durée de vie, la surface d'étanchéité de la soupape de globe en acier coulé n'est pas facilement portée ou rayée. Pendant le processus d'ouverture et de clôture de la valve, il n'y a pas de glissement relatif entre le disque de soupape et la surface d'étanchéité de la base, de sorte que l'usure et les rayures sur la surface d'étanchéité sont relativement petites, ce qui améliore la durée de vie de la paire d'étanchéité. La soupape du globe en acier coulé a une petite course de disque de soupape et une hauteur relativement petite par rapport aux soupapes de porte pendant le processus entièrement fermé.
Construction: BB-BG-Osandy
Fonctionnement: manuel, pneumatique
Norme de conception: API6D API600
Dimension face à face: ASME B16.10
Flange se termine: ASME B16.5
Test et inspection: API 598
Spécial - NACE MR-01-75
Évaluation de la pression: Classe: 150 lb-900lb
Spécification: 1/2 "-14"
Matériel: WCB, CF8, CF3
Fringages standard: ANSI
|
Matériel principal des pièces
|
|
|
Corps, bonnet
|
ASTM A216 WCB / ASTM A351 CF8 / ASTM A351CF8M
|
|
Tige
|
ASTM A76 420 / ASTM A182 F304 / ASTM A182 F316
|
|
Noix de tige
|
Laiton
|
|
Disque
|
ASTM A216 WCB
|
|
Siège
|
13CR / STM A351 CF8 / STM A351 CF8M
|
|
Roue à main
|
ASTM A47
|
|
Joint
|
Graphite
|
|
Emballage
|
Graphite
|
|
Globe Valve Standard
|
|
|
Norme de conception
|
6d feu / feu 600 / feu 603
|
|
Face à face
|
ASME B16.10
|
|
Standard de la bride
|
ASME B16.5
|
|
Norme de test
|
API598
|
DN
NPS
L
D
D1
D2
b
Z-φd
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28,6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44,5
500
20
1194
815
723.9
584.2
95.9
24-44,5
600
24
1397
940
838.2
692.2
108.6
24-50.8
