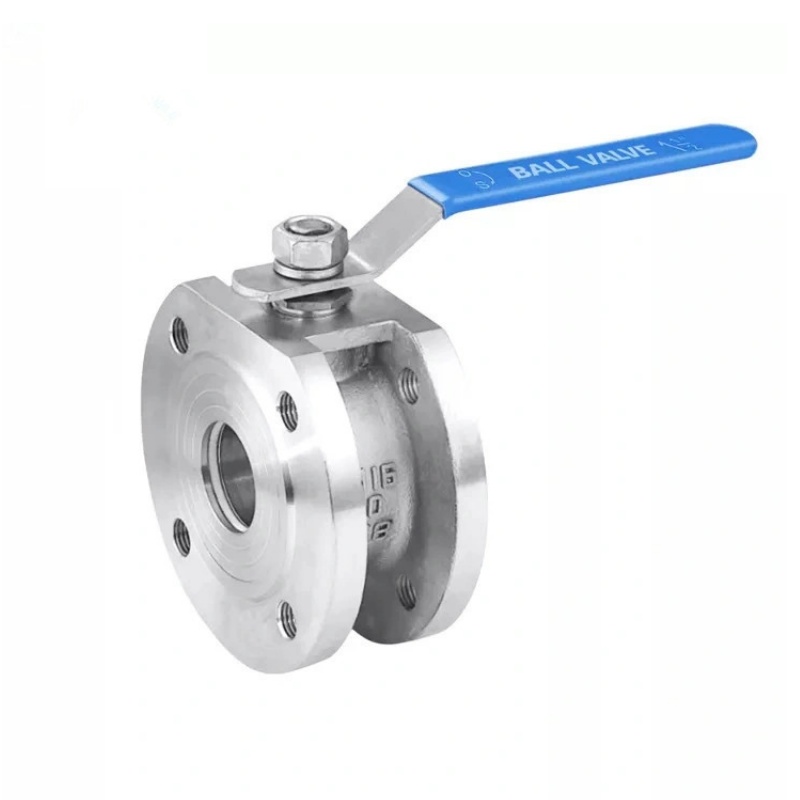

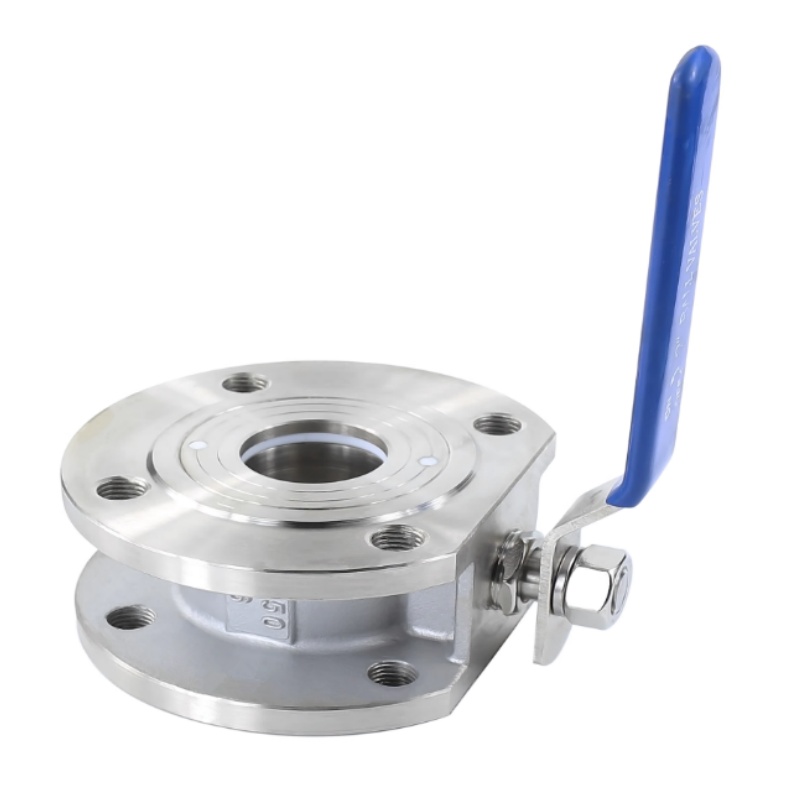

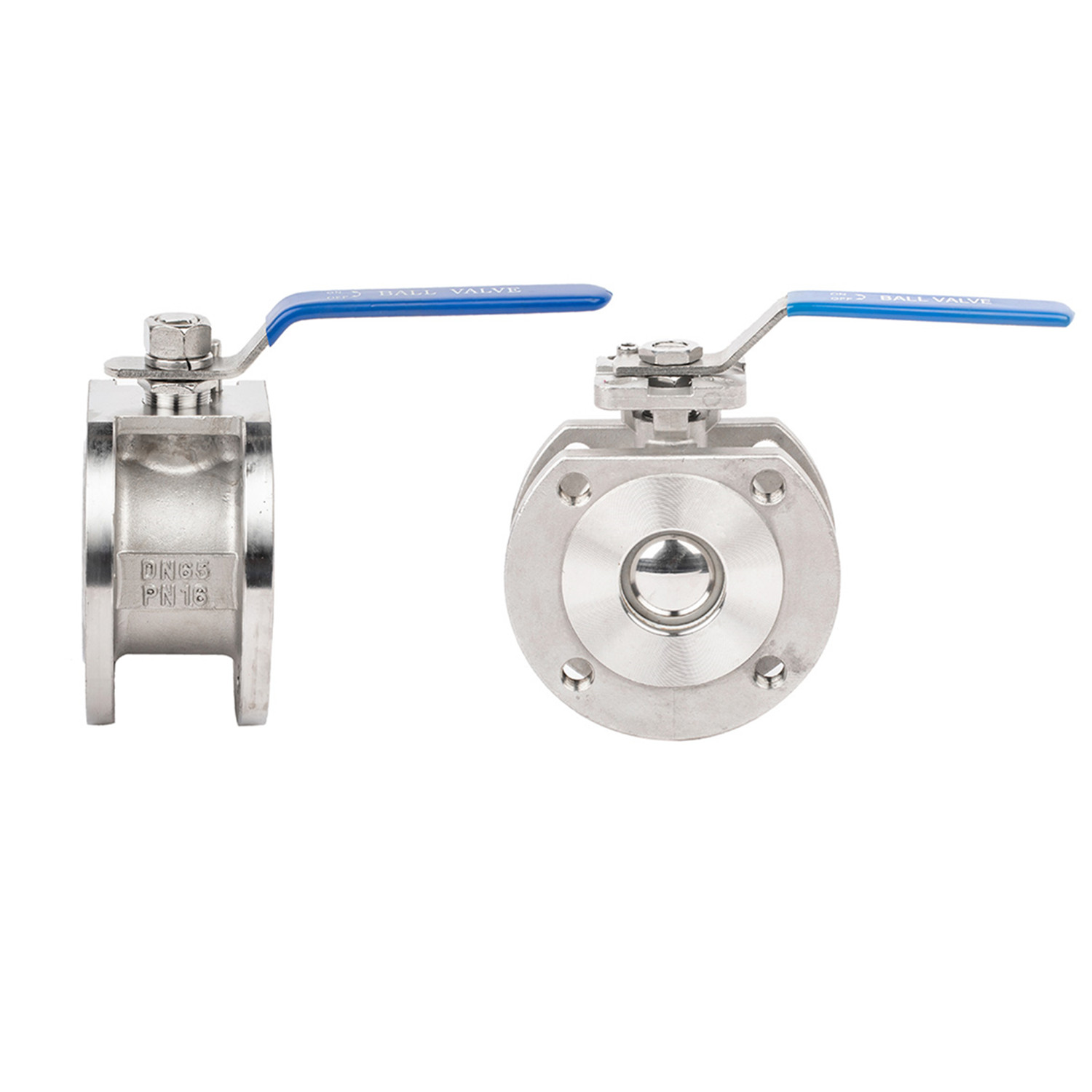

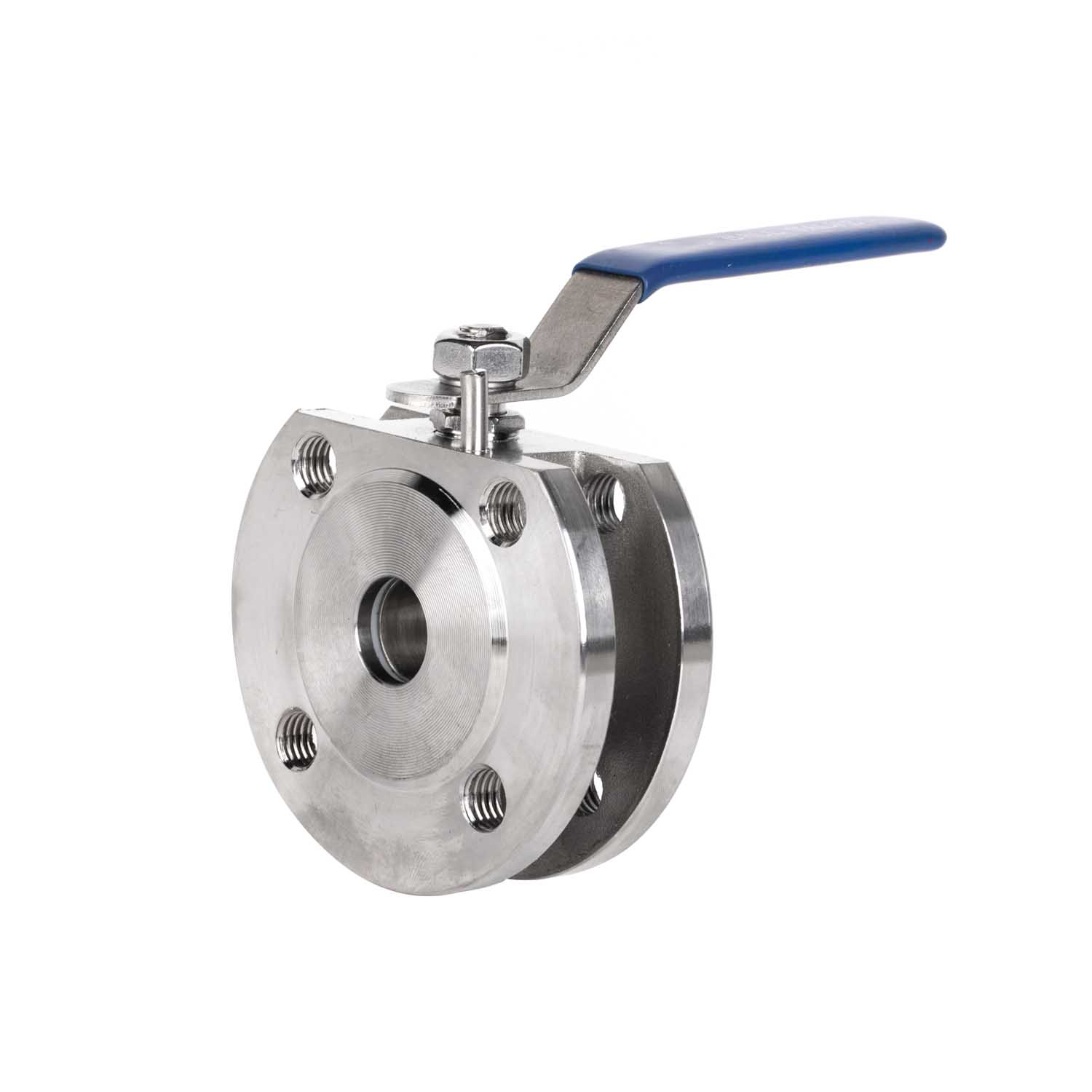

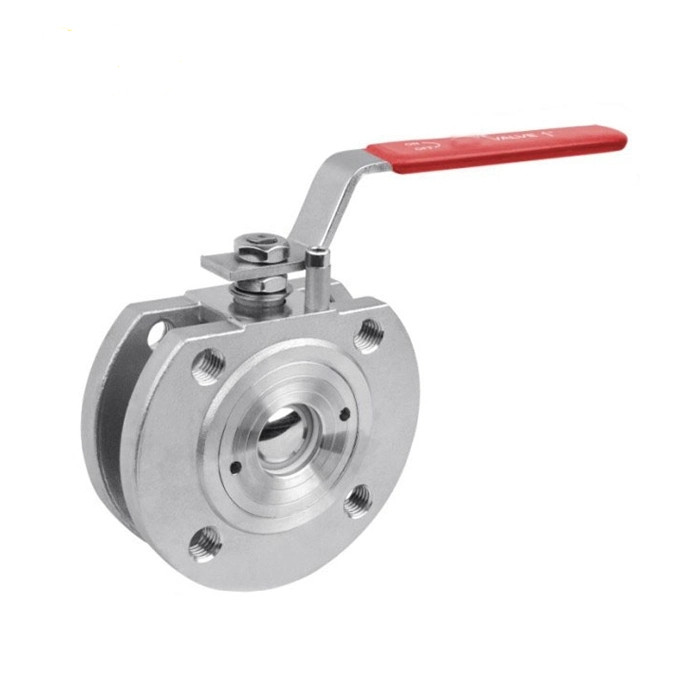

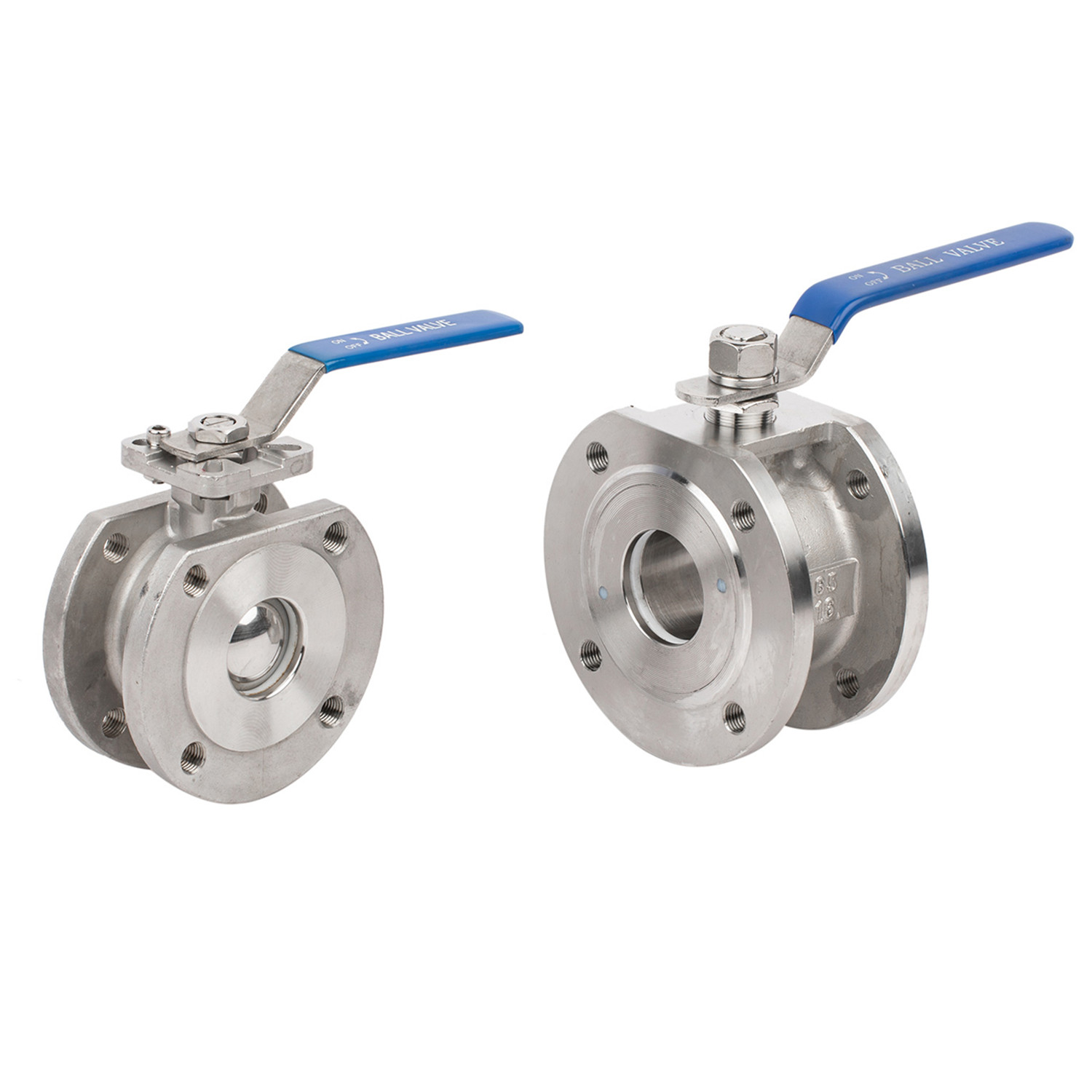

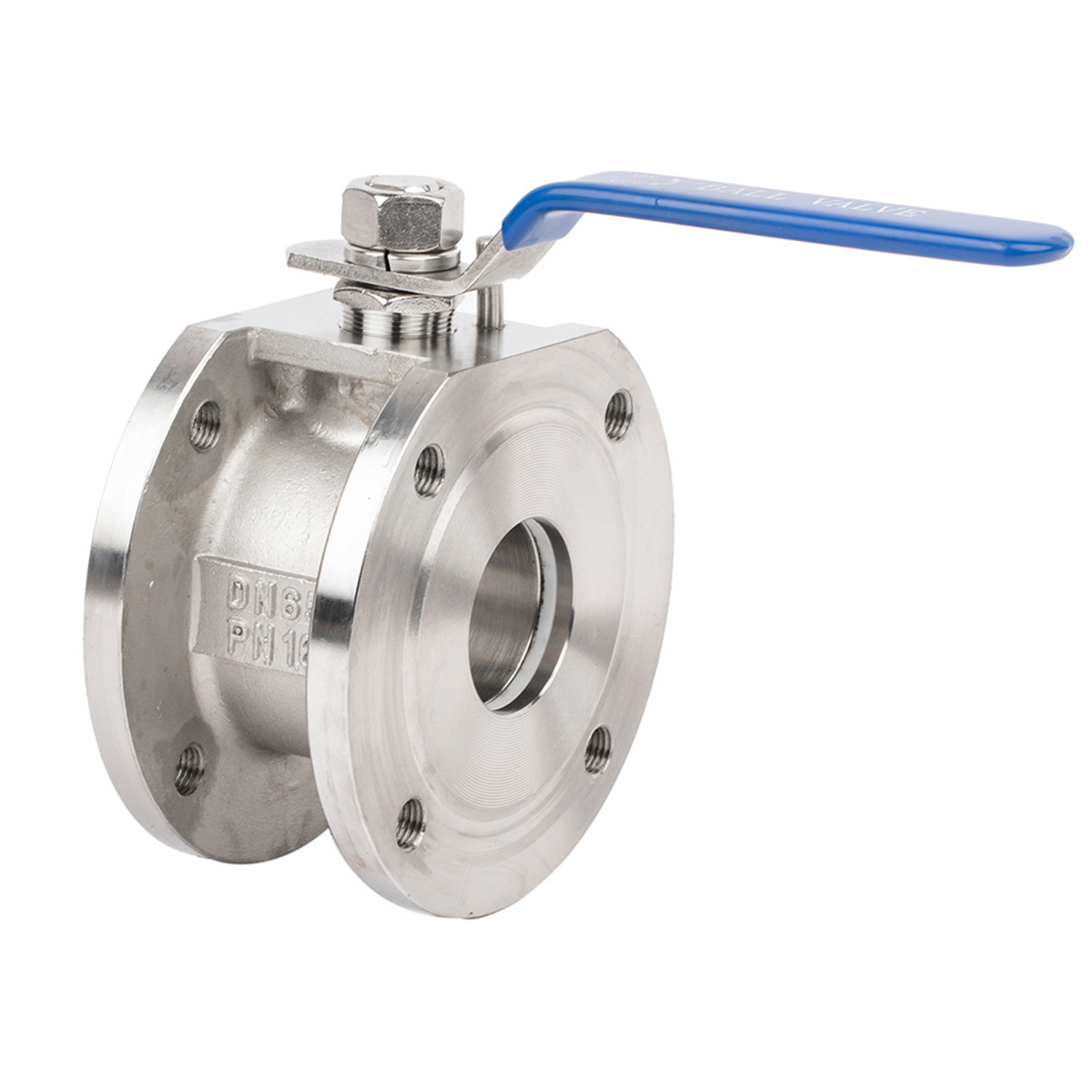

Les vannes à boisseau sphérique à bride en acier inoxydable de haute qualité JOEPAI sont des vannes d'arrêt ultra-compactes quart de tour prises en sandwich entre des brides de tuyau standard. Ils sont privilégiés pour les espaces restreints des pipelines industriels, chimiques et pharmaceutiques. Ces vannes à corps monobloc robustes offrent une excellente résistance à la corrosion et un contrôle des fluides sans restriction à orifice complet. Elles sont conçues pour être serrées directement entre deux brides de canalisation à l'aide de longs boulons qui s'étendent sur toute la longueur du corps. En éliminant les brides d'extrémité intégrées, il atteint une dimension face à face ultra-courte, ce qui le rend nettement plus léger et plus abordable que les robinets à tournant sphérique à bride standard.
Corps compact : la construction monobloc ultra fine minimise l'empreinte du pipeline
Mécanisme de connexion : s'installe entre les brides de tuyaux, fixé par compression de boulons de flanc
Faible volume de rétention : la courte distance entre la balle et le bord extérieur réduit la rétention moyenne et les zones mortes
Matériaux :Acier au carbone (WCB / A105), acier inoxydable (CF8/304, CF8M/316)
Pressions nominales : ASME classe 150/300, EN PN10/PN16/PN40
Types de sièges : à siège souple (PTFE / RTFE) pour zéro fuite
Types d'alésage : port complet (efficacité de débit maximale), port en V/segmenté (étranglement précis)
| Non. | Nom de la pièce | Matériel |
| 1 | Corps | WCB/CF8/CF8M |
| 2 | Capuchon | WCB/CF8/CF8M |
| 3 | Siège | PTFE |
| 4 | Balle | SS304/SS316 |
| 5 | Tige | SS304/SS316 |
| 6 | Joint | PTFE |
| 7 | Joint torique | VITON |
| 8 | Emballage | PTFE |
| 9 | Glande | SS/SUS304 |
| 10 | Écrou de tige | SS/SUS304 |
| 11 | Poignée | SS |
| 12 | Goupille d'arrêt | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
