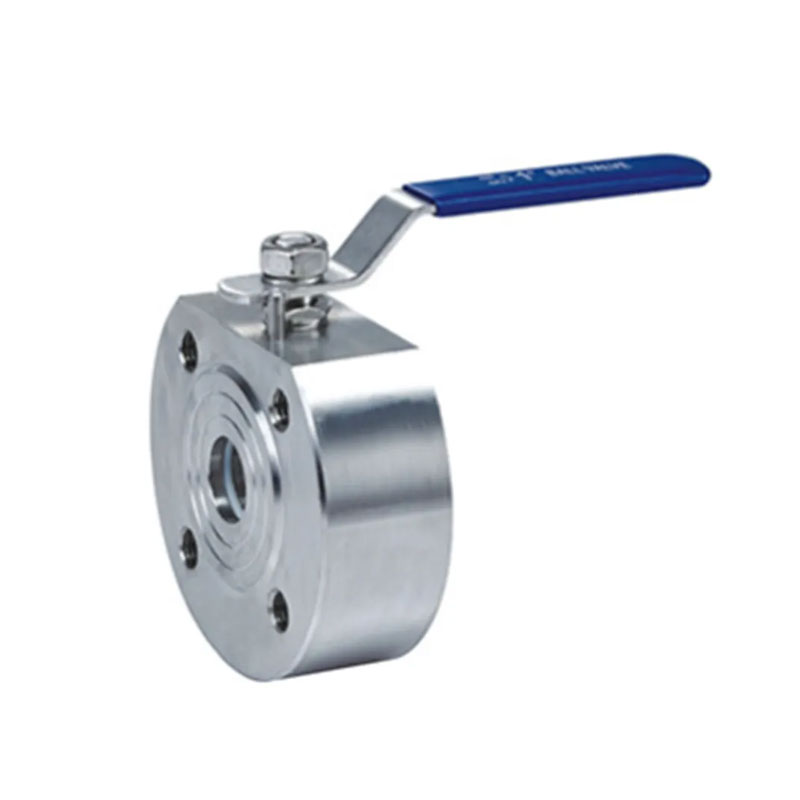

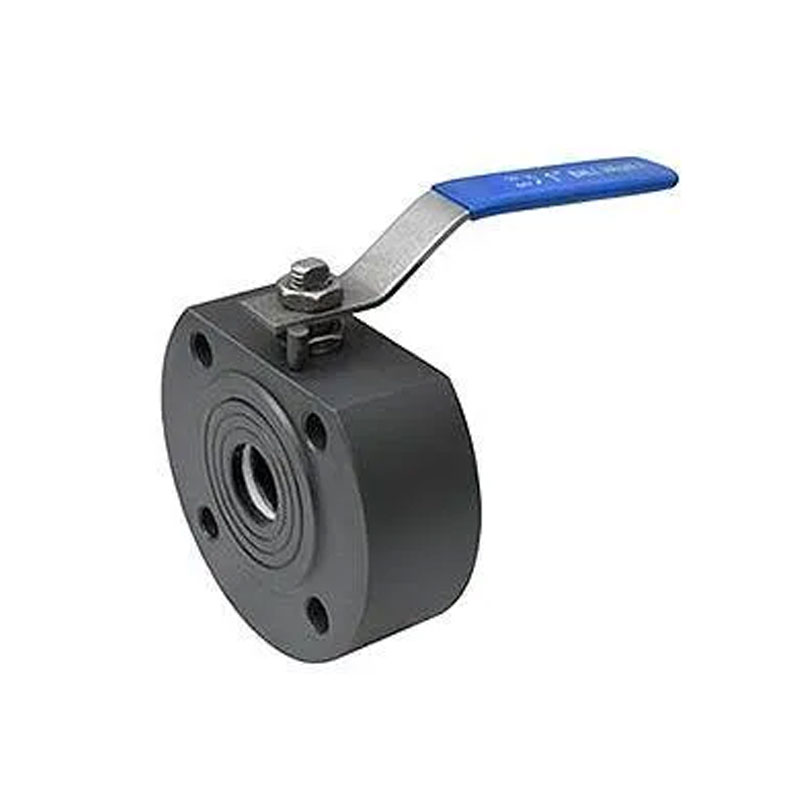

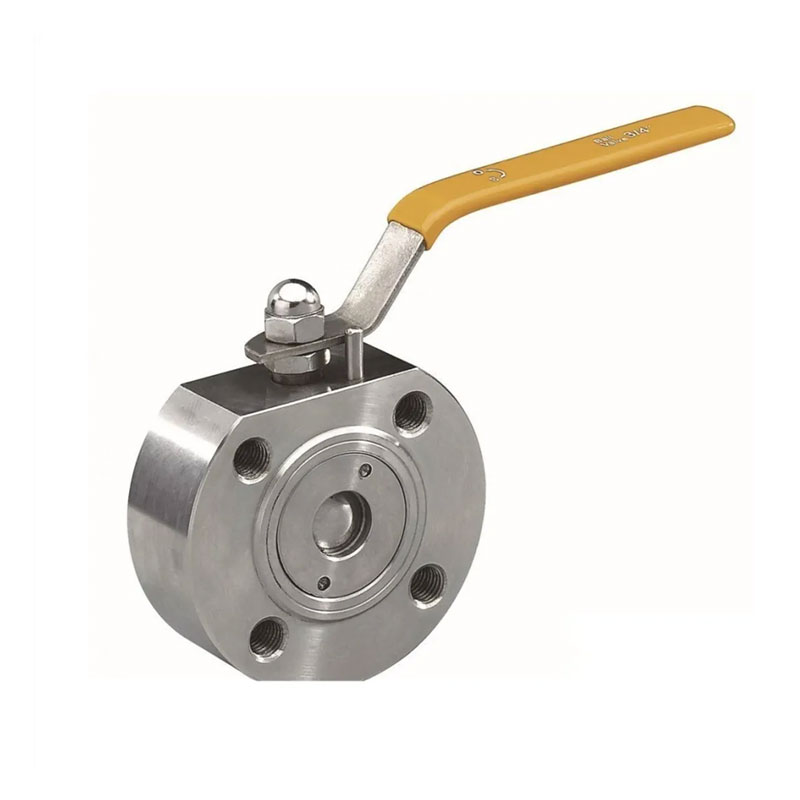

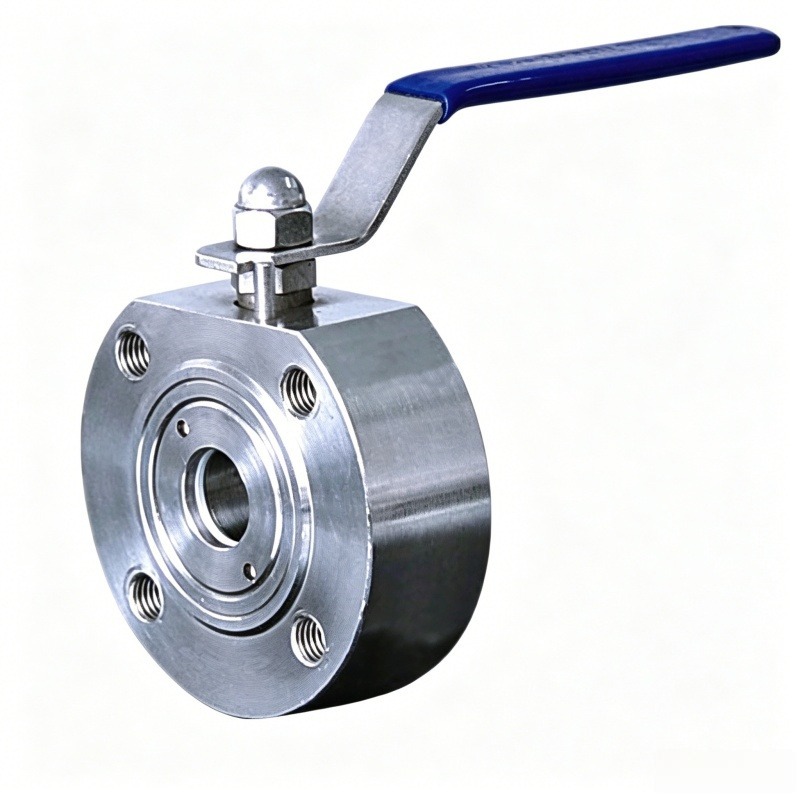

Le produit de robinet à tournant sphérique à bride en plaquette 1PC en acier forgé durable JOEPAI a de nombreuses caractéristiques telles qu'une structure compacte, une apparence exquise, contrôle intelligent, excellentes performances, bonne qualité et utilisation facile. Le robinet à tournant sphérique à bride en acier forgé 1 PC est un robinet à tournant sphérique à commande manuelle avec un angle de rotation de 90°. Il a d'excellentes performances d'étanchéité, un débit élevé capacité, faible coefficient de résistance à l'écoulement, structure simple, facile entretien et longue durée de vie. Des robinets à tournant sphérique monobloc sont généralement utilisés dans les applications avec des exigences strictes en matière d’étanchéité. En plus de contrôler fluides gazeux, liquides et vapeur, ils conviennent également au contrôle des eaux usées et des supports contenant des impuretés fibreuses.

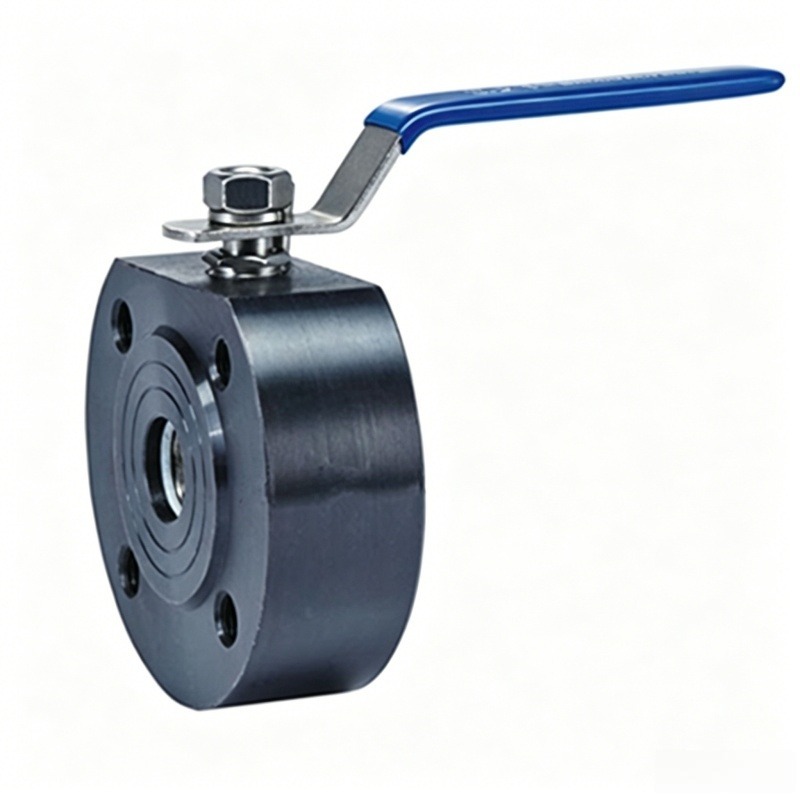

Matériau principal : acier au carbone forgé (A105/LF2)
Corps intégré avec rampe de pulvérisation
Installez l'extrémité de la bride de serrage entre les brides ANSI/DIN/JIS
Siège de vanne en PTFE/RPTFE/métal (en option)
Jusqu'à 2 500 PSI (PN100)
Plage de température :- 29 °C à +250 °C
Léger et peu encombrant
API 598/EN 12266-1
Personnalisation : Prévoir l'ouverture, la conception de la poignée ou l'installation de l'actionneur
selon les exigences
JOEPAI Valve est un fabricant de robinets à tournant sphérique à bride en acier forgé 1 PC dont le siège est à Wenzhou, en Chine, développé à partir de l'usine de valves Jingyue créée en 2003. Avec ISO 9001, CE, et certifications KC, notre usine combine usinage CNC, conception 3D (UG/CAD), et des tests de pression/chimiques complets pour fournir des solutions d'ingénierie de contrôle de flux pour des clients en Europe, en Corée du Sud, Australie, Asie du Sud-Est et Moyen-Orient. JOEPAI est votre partenaire de confiance partenaire dans des projets de pipeline industriel
| Non. | Nom de la pièce | Matériel |
| 1 | Corps | SS/SUS304 |
| 2 | Capuchon | SS/SUS304 |
| 3 | Siège | PTFE |
| 4 | Balle | SS304/SS316 |
| 5 | Tige | SS304/SS316 |
| 6 | Joint | PTFE |
| 7 | Joint torique | VITON |
| 8 | Emballage | PTFE |
| 9 | Glande | SS/SUS304 |
| 10 | Écrou de tige | SS/SUS304 |
| 11 | Poignée | SS |
| 12 | Goupille d'arrêt | SS/SUS304 |

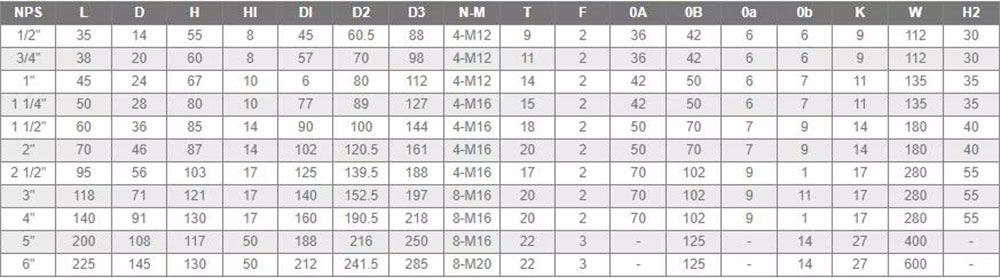

| NPS | L (mm) | D (mm) | Hmm) | HI (mm) | DI (mm) | D2 (mm) | D3 (mm) | N-M | T (mm) | F (mm) | OA (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | W (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
