Dans les pompes et divers systèmes hydrauliques et pneumatiques,clapets anti-retour à cinq voiesetconnecteurs à cinq voiessont deux composants fonctionnels cruciaux. Ils travaillent ensemble pour créer des unités de contrôle des fluides efficaces, sûres et compactes. L'analyse suivante couvrira leurs principes de fonctionnement, leurs caractéristiques fonctionnelles et leurs scénarios d'application typiques.
Il s'agit d'un dispositif de vanne qui intègre une fonction de clapet anti-retour unidirectionnel avec une distribution à interfaces multiples. Un corps de vanne unique combine le passage principal (entrée et sortie) et plusieurs interfaces auxiliaires, comprenant généralement des interfaces pour les manomètres, les pressostats et les réservoirs d'air. Cela simplifie grandement la conception de la tuyauterie à la sortie de la pompe, économise de l'espace d'installation et réduit les points de fuite potentiels. Son noyau est un clapet anti-retour intégré, généralement contrôlé par un ressort et la pression du fluide. Sa fonction principale est d'empêcher le reflux des fluides et de protéger les équipements tels que les pompes à eau.
Ouverture : lorsque la pression du fluide à l'entrée dépasse la force de précharge du ressort, la pression éloigne le disque du siège de la vanne, la vanne s'ouvre et le fluide s'écoule vers l'avant.
Fermeture : lorsque la pression d'entrée chute ou que la pression de sortie s'inverse, la force du ressort repousse rapidement le disque vers le siège de la vanne, formant un joint étanche et empêchant efficacement le reflux du fluide.
Grâce à sa structure de noyau de vanne supportée par un ressort, il surmonte les limites des clapets anti-retour à levage traditionnels en ce qui concerne la direction du débit, offrant une polyvalence pour une installation verticale ou horizontale, facilitant grandement la conception de la tuyauterie des stations de pompage.
Dans les systèmes de pompage, le clapet anti-retour à cinq voies joue un rôle de sécurité indispensable :
Prévention du reflux des fluides et protection contre les coups de bélier : lorsque la pompe à eau s'arrête soudainement, elle empêche le liquide à haute pression dans la canalisation de refluer et d'impacter la turbine de la pompe, protégeant ainsi les composants principaux de la pompe.
Maintien de la pression du pipeline : il empêche le reflux des fluides dans le pipeline sous pression, aidant ainsi le système à maintenir la pression requise pendant le fonctionnement intermittent de la pompe, réduisant ainsi les démarrages fréquents de la pompe. Systèmes de secours isolants : dans les systèmes parallèles multi-pompes, il empêche les fluides de la pompe en fonctionnement de s'écouler dans le pipeline de la pompe de secours, garantissant ainsi que le chemin de secours est toujours disponible.

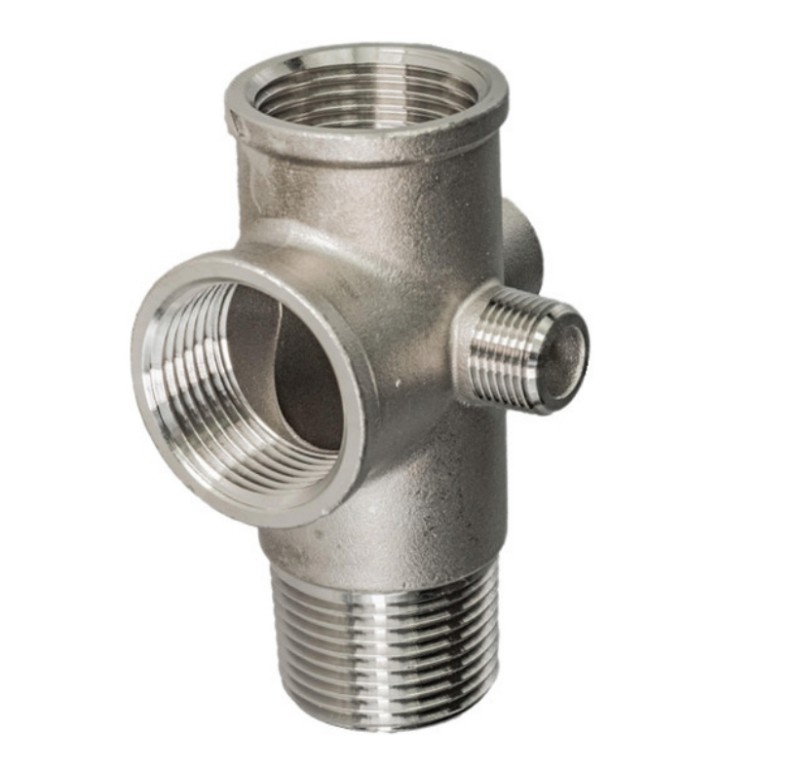

A connecteur à cinq voiesest un raccord de tuyauterie intégré avec cinq ports de connexion. Il s'agit d'un connecteur de tuyau avec une structure creuse interne et n'a aucune fonction de valve. Sa fonction principale est de distribuer du fluide ou de connecter plusieurs appareils, formant ainsi un point de distribution et de collecte compact et multifonctionnel.
En tant que raccord de tuyauterie intégré multipoint, il est utilisé pour distribuer un fluide provenant d'une source unique vers plusieurs destinations différentes, ou pour combiner plusieurs dérivations. Il s'agit d'un canal purement physique qui ne modifie ni ne contrôle l'état du fluide. Il convient aux scénarios dans lesquels le fluide de la canalisation principale doit être dirigé vers plusieurs dispositifs parallèles (tels que plusieurs instruments ou plusieurs dérivations), ou pour fournir des points de connexion pour des besoins temporaires tels que les tests de pompes, le rinçage et la dérivation.
Dans une unité compacte de contrôle de la pression de sortie de pompe, vous pouvez voir :
Pipeline principal : le tuyau principal de sortie de la pompe (par exemple, 1 pouce) est connecté à un port principal du raccord à cinq voies.
Protection de sécurité : un clapet anti-retour à filetage interne de 1 pouce est installé en aval de la canalisation principale (sur l'autre port principal opposé du raccord à cinq voies) pour empêcher le reflux de la pression en aval.
Contrôle du système : un interrupteur de capteur de pression est installé sur un port 1/4 pouce du connecteur à cinq voies pour surveiller la pression du système. Lorsque la pression atteint la valeur définie, l'interrupteur peut contrôler automatiquement le démarrage et l'arrêt de la pompe, réalisant ainsi l'automatisation du système et la protection contre les surcharges.
Surveillance visuelle : un manomètre est installé sur un autre port 1/4 pouce du connecteur à cinq voies, offrant aux opérateurs des lectures intuitives et en temps réel de la pression du système.
Expansion ou décompression : le cinquième port peut être utilisé pour connecter une soupape de sécurité, une soupape de surpression ou comme interface de surveillance de secours supplémentaire.
Les principales différences entre les deux produits sont les suivantes :
| Fonctionnalité | Clapet anti-retour à cinq voies | Connecteur à cinq voies |
| Fonction principale | Fonction clapet anti-retour + distribution d'interface (intégration de fonctions) | Raccordement et dérivation de tuyaux purs (pas de fonction de contrôle) |
| Structure interne | Noyau de valve, ressort et autres mécanismes de clapet anti-retour intégrés | Cavité creuse, aucune pièce mobile |
| Fonction principale | Empêche le reflux des médias, protège les équipements, intègre les interfaces de surveillance | Permet une distribution fluide d'un chemin à plusieurs chemins ou de plusieurs chemins convergeant en un seul. |
| Rôle système | Composant critique de sécurité et de contrôle | Composant de raccordement et de distribution de canalisations |
| Emplacement d'installation | Généralement fixé à la canalisation principale à la sortie de la pompe | Emplacement flexible en fonction des besoins de déroutement |
Hautement intégré et peu encombrant : combine les points de connexion de plusieurs composants fonctionnels en un seul connecteur compact, simplifiant considérablement la disposition des tuyaux et rendant la structure du système plus petite et plus soignée.
Installation et maintenance faciles : tous les accessoires de surveillance et de contrôle sont situés au centre, ce qui facilite l'installation, le débogage et l'inspection quotidienne.
Fonctionnalité complète : réalise simultanément plusieurs fonctions sur un seul nœud, notamment le contrôle marche/arrêt du canal principal, l'anti-reflux, le contrôle automatique de la pression et la surveillance de la visualisation de la pression.
Points de fuite réduits : par rapport à l'utilisation de plusieurs tés et connecteurs droits, l'utilisation d'un seul connecteur à cinq voies réduit considérablement les points de fuite potentiels et améliore la fiabilité du système.
Vous pouvez choisir en fonction des besoins fondamentaux de votre système de pompe :
Si vous avez besoin d'empêcher le reflux d'eau, de protéger la pompe et que vous souhaitez installer des manomètres et des pressostats de manière centralisée pour simplifier la tuyauterie, vous devez choisir un clapet anti-retour à cinq voies. Il s’agit d’une configuration de système de pompe standard, efficace et sûre.
Si vous disposez déjà d'un clapet anti-retour séparé ou si le système n'a besoin que de distribuer uniformément un seul flux de fluide vers plusieurs branches sans exigences de commande spécifiques, alors un connecteur à cinq voies est plus économique et plus direct.
Lors du choix de ces produits, vous devez faire correspondre le matériau approprié (tel que le laiton, l'acier inoxydable) et le modèle en fonction des caractéristiques du fluide du système (corrosivité, température), de la pression de service et des normes de connexion (telles que les spécifications de filetage BSPT, BSP, NPT).
En bref, ces deux types de produits, bien que petits, sont des éléments clés indispensables pour construire un système de pompe réactif, sûr et intelligemment conçu. Grâce à une conception ingénieuse, ils transforment une logique complexe de contrôle des fluides en une réalité physique simple et fiable.
