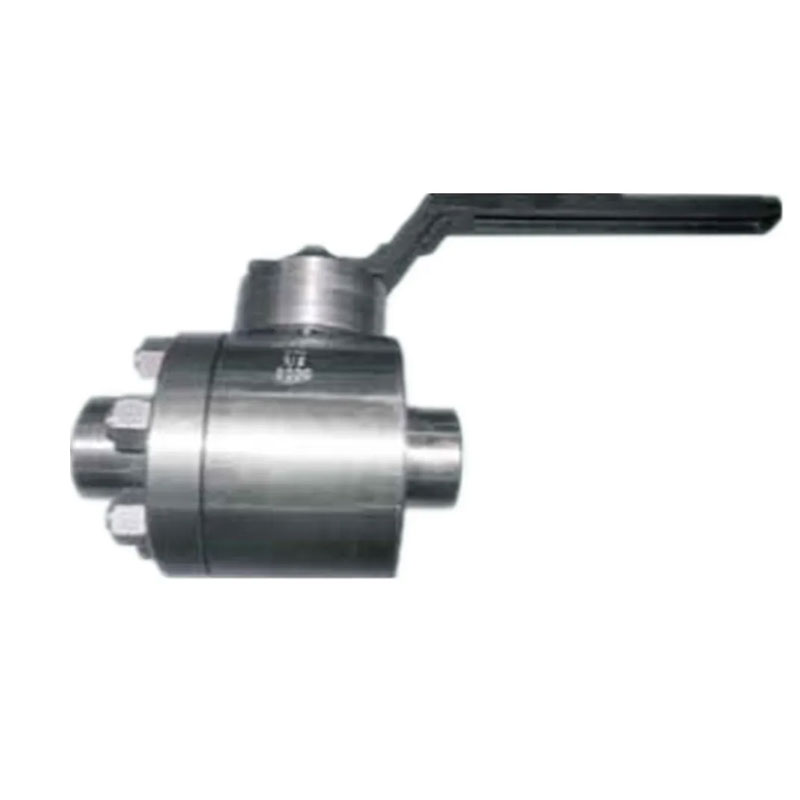

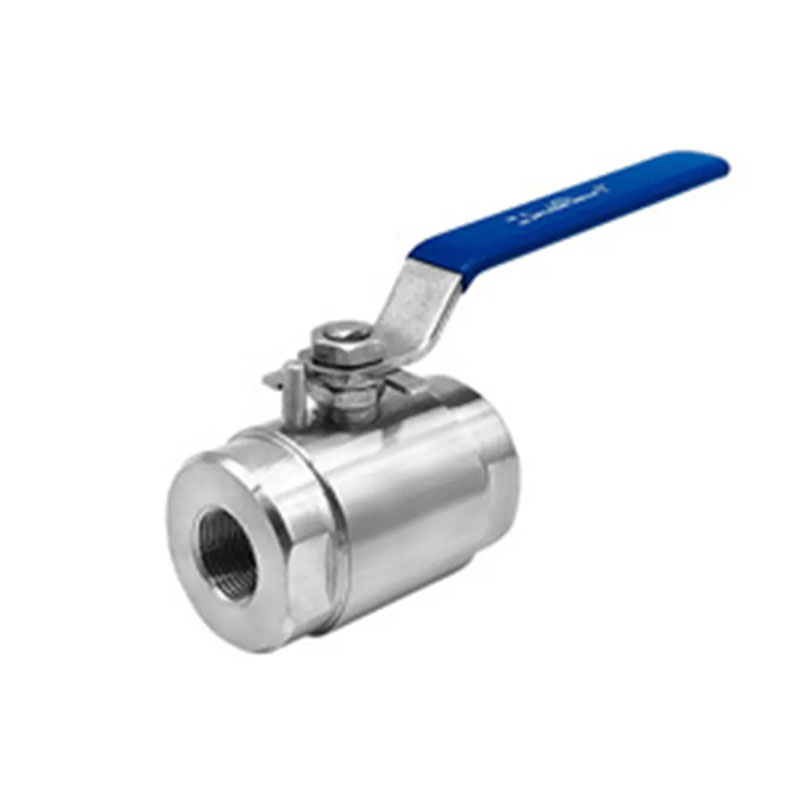

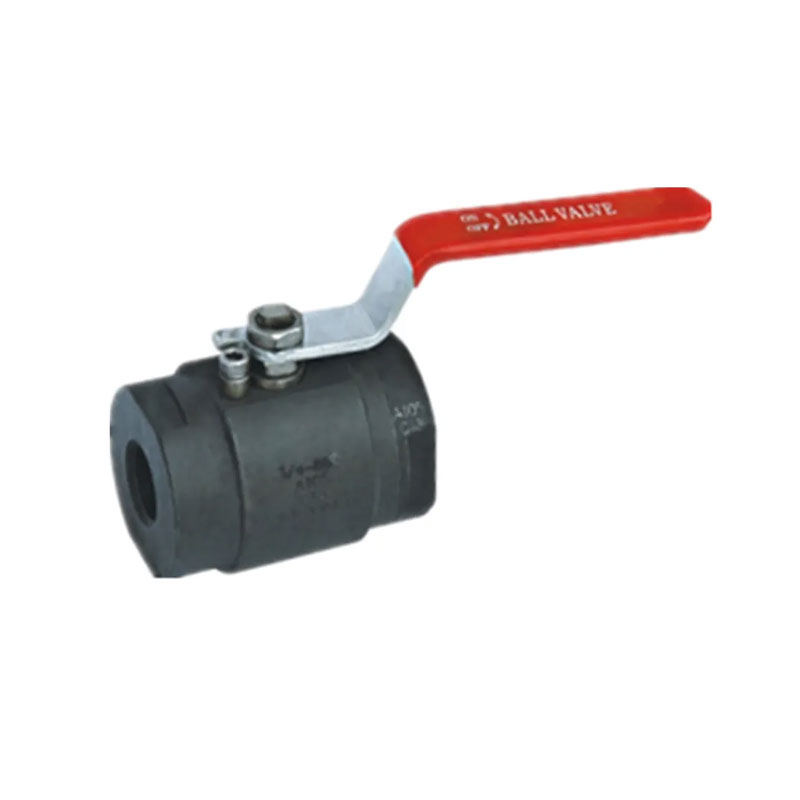

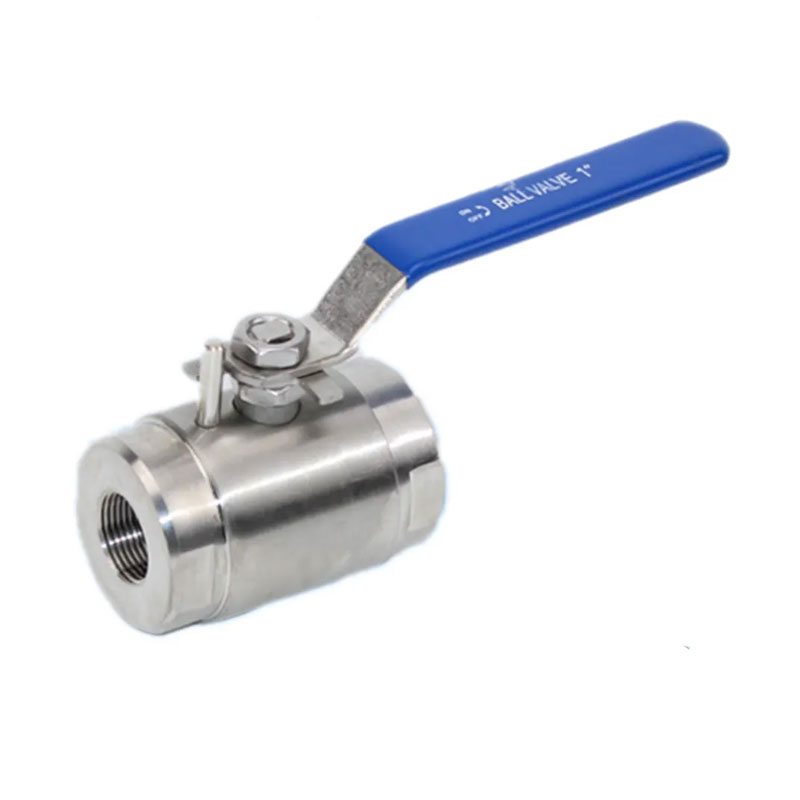

Les principales caractéristiques de la vanne à billes à haute pression Joepai de haute qualité sont sa structure compacte, scellant fiable, structure simple, maintenance facile, La surface d'étanchéité et la surface sphérique sont souvent en état fermé, pas facilement érodé par le moyen, facile à utiliser et à maintenir, adapté à Médias de travail généraux tels que l'eau, les solvants, les acides et le gaz naturel, et Également adapté aux milieux avec des conditions de travail dues telles que l'oxygène, peroxyde d'hydrogène, méthane et éthylène. Il a été largement utilisé dans divers industries. Le corps de soupape d'une valve à billes peut être intégré ou modulaire.
Norme de thread: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
Pression maximale: 42MPA
Plage de température: -20c ~ 232C
Moyen approprié: eau, huile, air et certains liquides corrosifs
Tige d'épreuve / port complet
Corps forgeant
3000psi (PN210) W.O.G
Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
| 1 | CORPS | F53 / F316L / F304 / A105 | 9 | Localisation de la pièce | SS316 / SS304 |
| 2 | BALLE | F53 / F316L / F304 | 10 | Noix | A194-8 |
| 3 | SIÈGE | Rpte | 11 | Rendance de Belleville | SS316 / SS304 |
| 4 | Joint | Rpte | 12 | Glande d'emballage | SS316 / SS304 |
| 5 | CAPUCHON | F53 / F316L / F304 / WCB | 13 | EMBALLAGE | Rpte |
| 6 | TIGE | F53 / F316L | 14 | Joints joints | Faston |
| 7 | Laveuse de poussée | Rpte | 15 | BOUCHON | SS316 / SS304 |
| 8 | POIGNÉE | PVC SS + |
| NPS | DN | G | L | D | H | A |
| 1/2 " | 14 | 1/2 "-14NPT | 80 | 49 | 62 | 120 |
| 3/4 " | 19 | 3/4 "-14NPT | 90 | 54 | 65 | 120 |
| 1 " | 23 | 1 "-11.5npt | 108 | 59 | 67 | 120 |
| 11/4 " | 31 | 11/4 "-11.5npt | 115 | 64 | 80 | 148 |
| 11/2 " | 38 | 11/2 "-11.5npt | 125 | 78 | 95 | 148 |
| 2 " | 50 | 2 "-11.5npt | 140 | 109 | 115 | 265 |
Lorsque la valve à billes est à l'état fermé, il y a encore du liquide sous pression à l'intérieur du corps de la valve.
Avant l'entretien, relâchez la pression du pipeline et maintenez la valve en position ouverte.
Avant l'entretien, déconnectez la puissance ou la source de gaz.
Avant l'entretien, détachez l'actionneur du support.
Il est nécessaire de confirmer que la pression dans les pipelines en amont et en aval de la valve à billes a été soulagée avant de procéder avec des opérations de démontage et d'assemblage.
