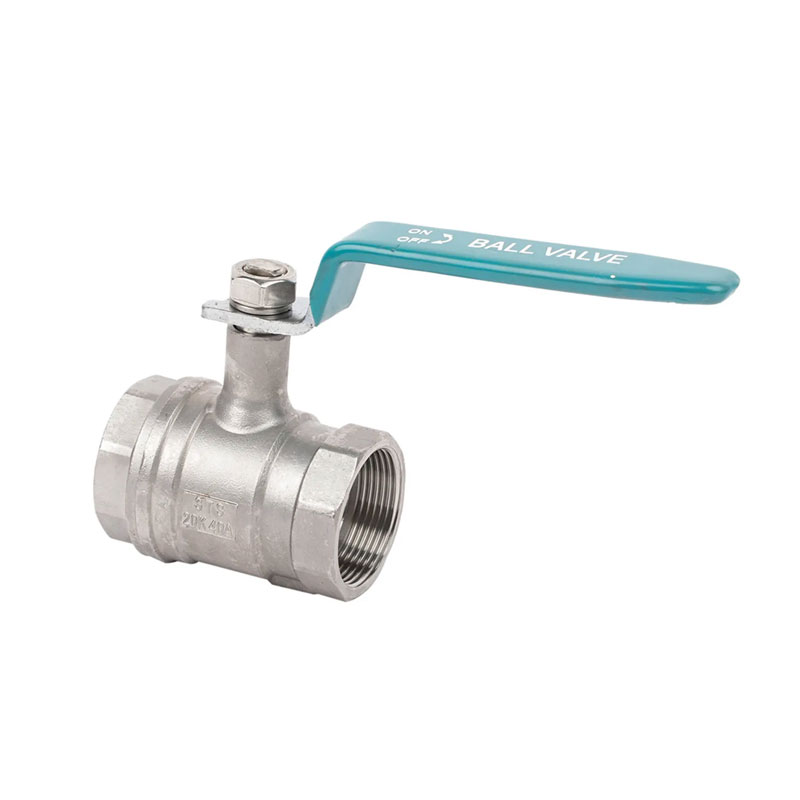

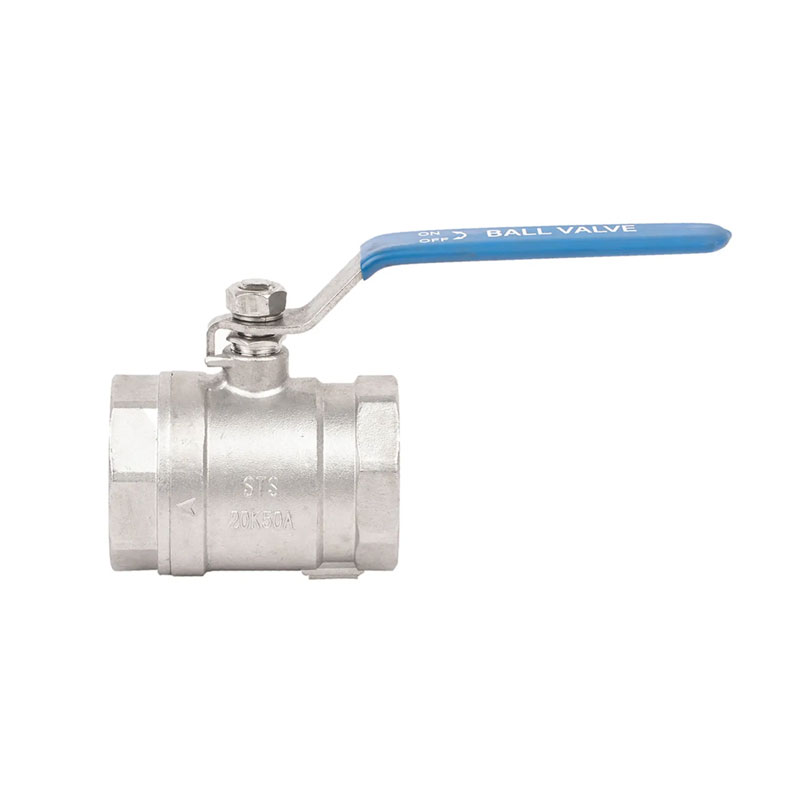

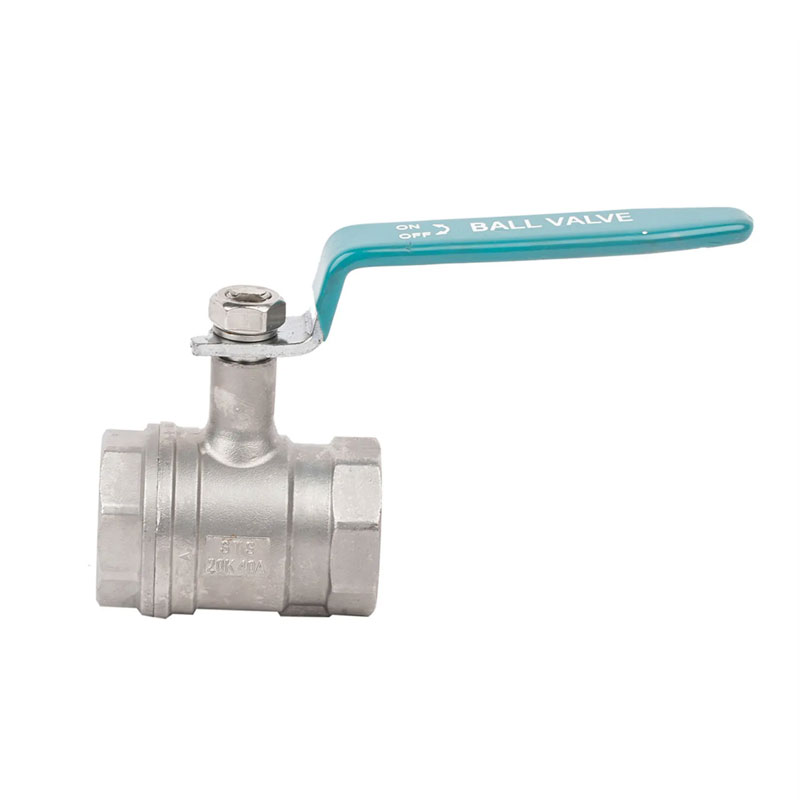

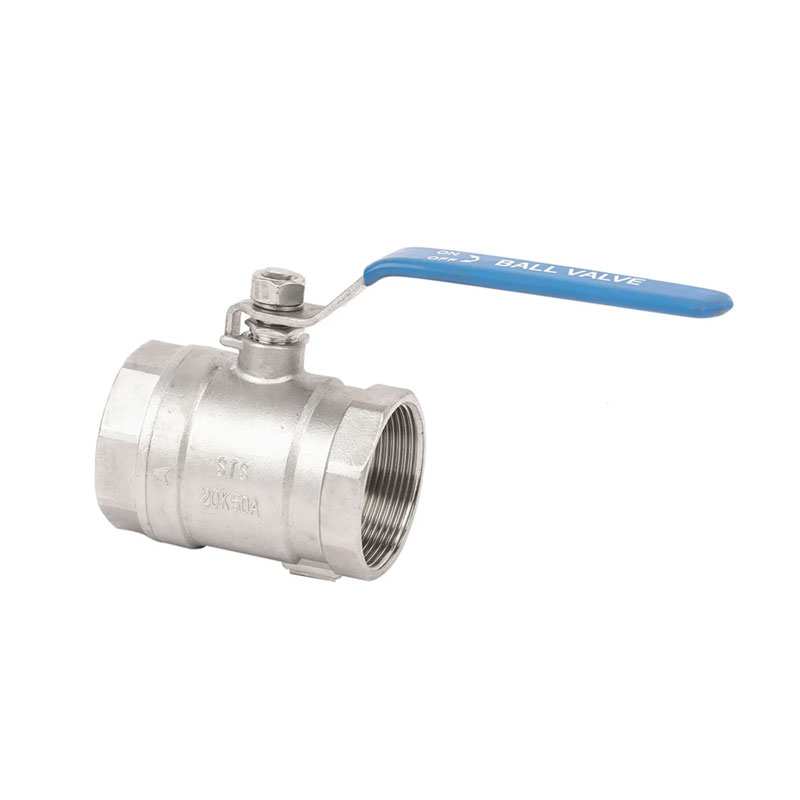

SUS304 Type de Corée fileté Valve à billes d'alésage réduite fabriquée dans l'usine de Jowpai adopte une conception de diamètre réduite, l'optimisation du contrôle des flux et économique Régulation du fluide. Il dispose d'une structure en acier inoxydable durable, fiable Scellant et connexion filetée facile. La structure de la valve est conforme à KC Normes de certification.
1. corps de casting d'investissement
2. Pression de travail 800/1000 PSI 10K pour W.O.G.
3. Emballage de tige réglable
4. Pure Seals et sièges en téflon
5. Plage de températures: -60 à 450 ° F
6. tige d'épreuve d'écoulement, balle solide conformément à la demande du client
7. 100% de fuite testé à 100 psi d'air sous l'eau
8. Pression de test hydrostatique: 1500 psi
9. Dispositif de verrouillage (option)
10. Levier a fonctionné
| 1 | Capuchon | CF8 / CF8M | 7 | Tige | SS316 / SS304 |
| 2 | Joint | Ptfe | 8 | Emballage | Ptfe |
| 3 | Siège | Ptfe | 9 | Glande | SS304 / SS |
| 4 | Balle | SS316 / SS304 / SS | 10 | Poignée | SS201 |
| 5 | Corps | CF8 / CF8M | 11 | Laveuse de printemps | SS304 / SS |
| 6 | Laveuse de poussée | Ptfe | 12 | Noix de tige | SS304 / SS |
| NPS | D | L | H | W |
| 1/4 " | 9 | 50 | 44 | 90 |
| 3/8 " | 10 | 48.5 | 44 | 90 |
| 1/2 " | 14 | 56 | 53 | 90 |
| 3/4 " | 18 | 62 | 60 | 108 |
| 1 " | 22 | 76 | 70 | 120 |
| 11/4 " | 28 | 83 | 80 | 145 |
| 11/2 " | 34 | 90 | 96 | 170 |
| 2 " | 46 | 111 | 96 | 170 |
| 21/2 " | 54 | 136 | 96 | 170 |
| 3 " | 65 | 154 | 210 | 170 |
| 4 " | 80 | 177 | 240 | 210 |
1. La résistance au fluide est petite et son coefficient de résistance est égal à celui d'un segment de tuyau de la même longueur.
2. Structure simple, petite taille et poids léger.
3. Très et fiables, le matériau de surface d'étanchéité de la soupape de bille de type coréen fileté Sus304 est largement en plastique, avec de bonnes performances d'étanchéité, et a également été largement utilisé dans les systèmes d'aspiration.
4. Facile à utiliser, ouverture rapide et fermeture, il suffit de tourner à 90 ° de complètement ouvert à entièrement fermé, ce qui le rend pratique pour la télécommande.
5. Entretien facile, structure de vanne à billes simples et les anneaux d'étanchéité généralement mobiles rendent le démontage et le remplacement relativement pratique.
6. Lorsqu'elles sont complètement ouvertes ou complètement fermées, les surfaces d'étanchéité de la balle et du siège de soupape sont isolées du milieu, et lorsque le milieu passe, il ne provoquera pas l'érosion de la surface d'étanchéité de la valve.
7. Il a une large gamme d'applications, avec des diamètres allant de quelques millimètres à plusieurs mètres, et peut être utilisé de vide élevé à haute pression.
