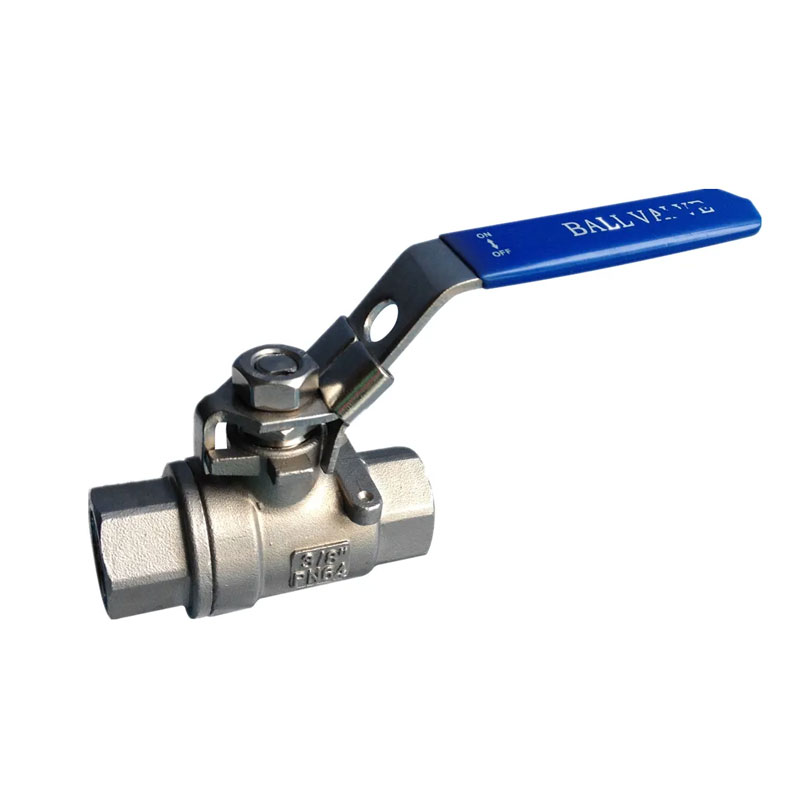

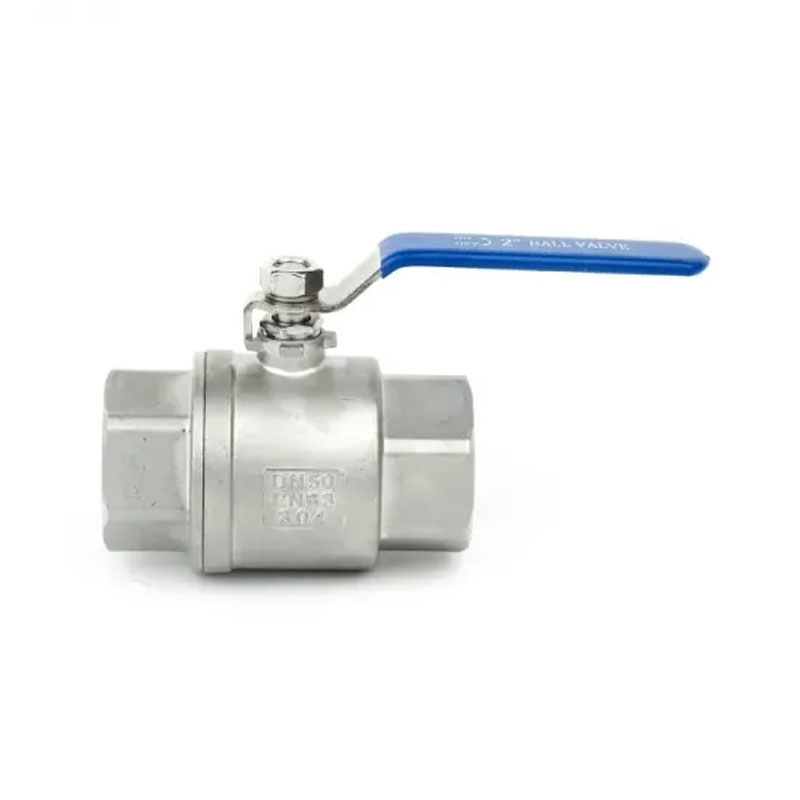

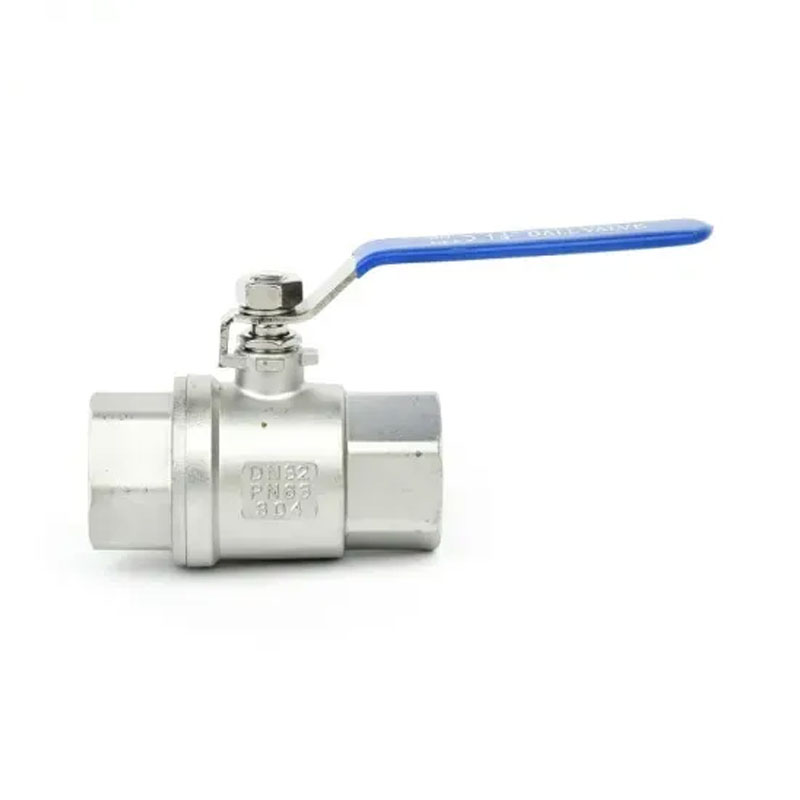

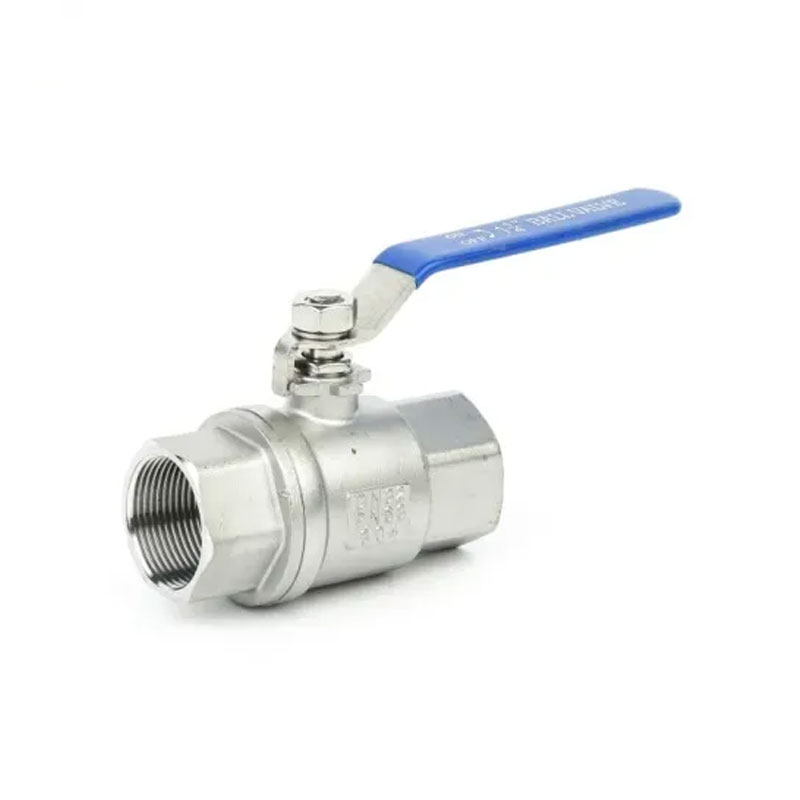

Chine Joepai Din 2pc en acier inoxydable Valve à billes filetée adopte Conception de thread de précision, structure compacte, installation facile et Maintenance, adaptée aux applications d'ouverture et de clôture à haute fréquence divers systèmes de liquide industriel et présentent les doubles avantages de la corrosion résistance et scellage élevé. Il s'agit d'une vanne idéale pour le contrôle des pipelines.
Norme de thread: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
Pression maximale: 6,4MPA
Plage de température: -20c ~ 232C
Moyen approprié: eau, huile, air et certains liquides corrosifs
Tige d'épreuve / port complet
Corps de casting d'investissement
1000psi (PN64) W.O.G
Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
| 1 | Corps | WCB / CF8M / CF8 | 8 | Emballage | Ptfe |
| 2 | Capuchon | WCB / CF8M / CF8 | 9 | Glande | SS304 / SS |
| 3 | Siège | Ptfe | 10 | Poignée | SS304 / SS |
| 4 | Balle | SS316 / SS304 / SS | 11 | Laveuse de printemps | SS304 / SS |
| 5 | Tige | SS316 / SS304 / SS | 12 | Noix de tige | SS304 / SS |
| 6 | Joint | Ptfe | 13 | Verrouillage | SS304 / SS |
| 7 | Laveuse de poussée | Ptfe | 14 | Couverture en plastique | Plastique |
| NPS | DN | D | L | W | H | Rampe | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - | - |
