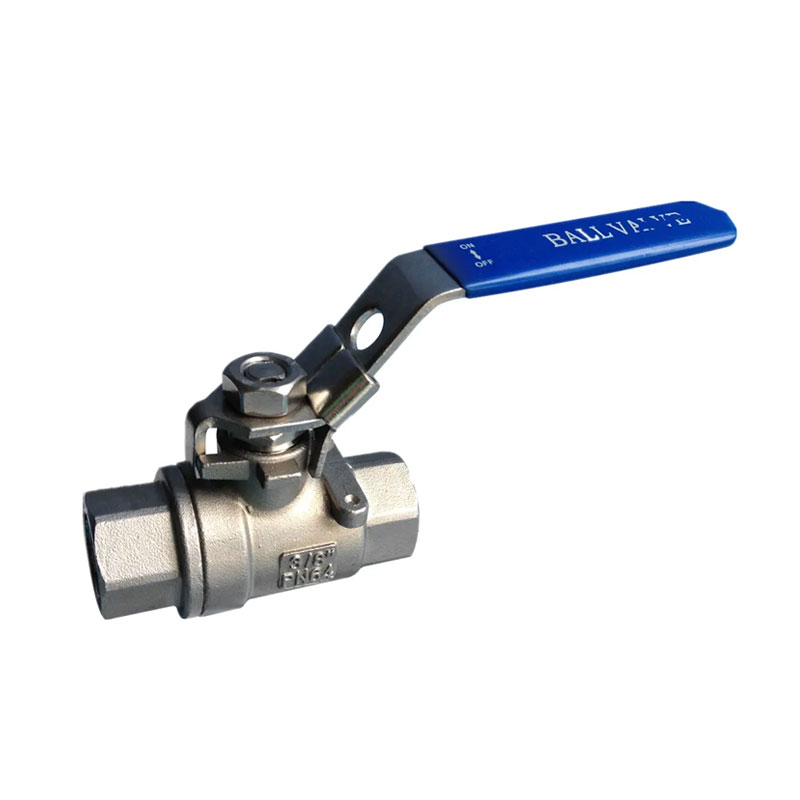

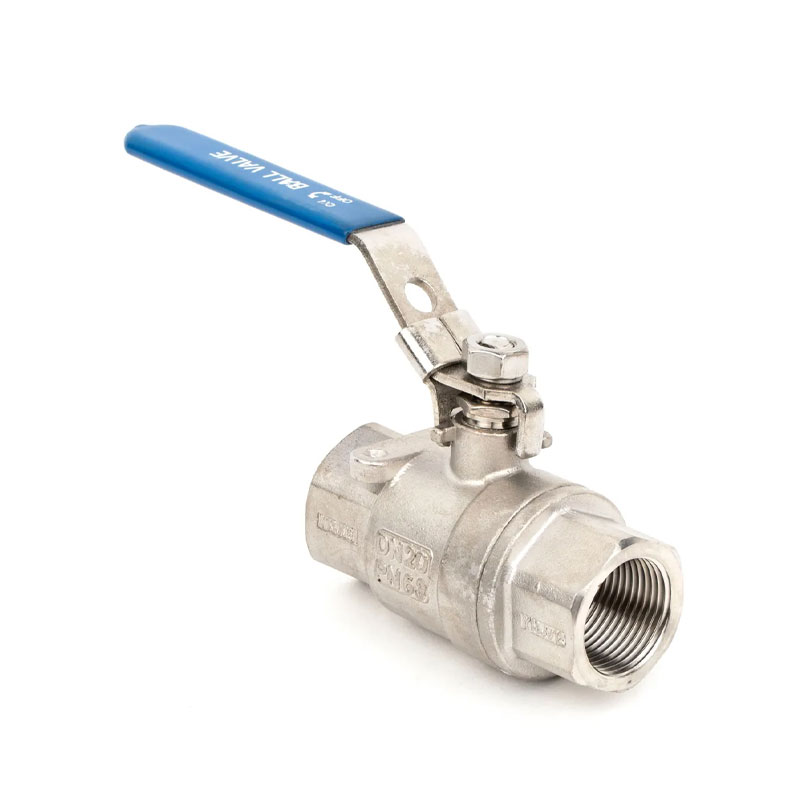

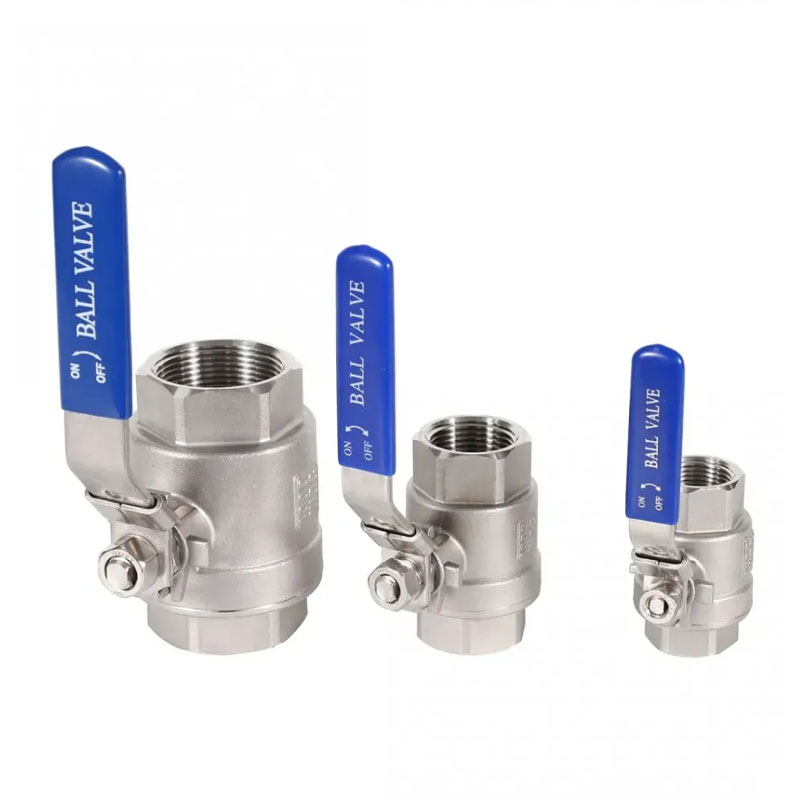

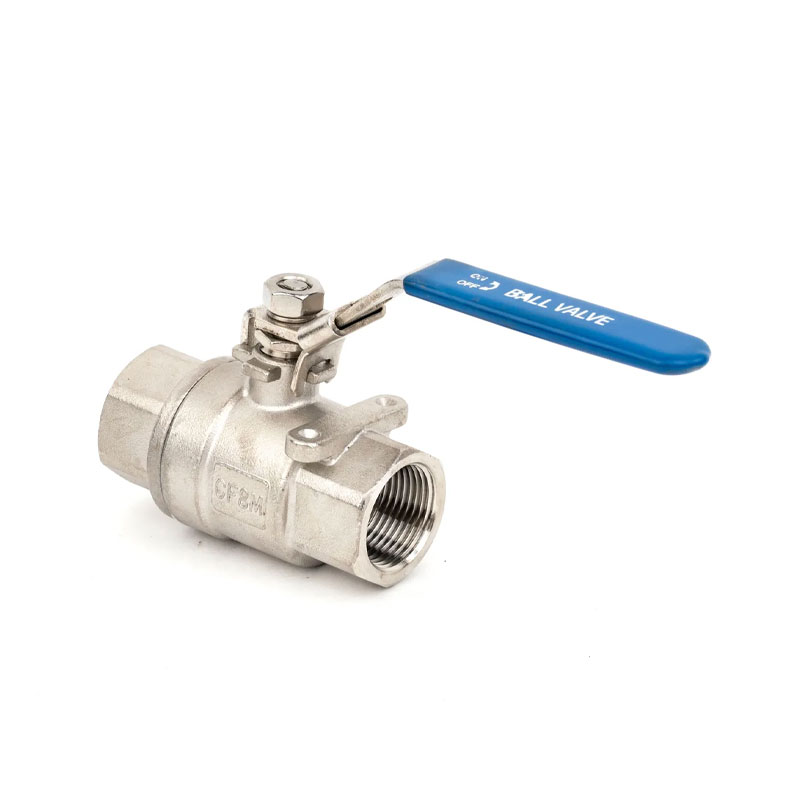

Les principales spécifications du robinet à tournant sphérique fileté en acier inoxydable 2PC 1000WOG PSI sont répertoriées ci-dessous pour une sélection rapide.
| Norme de filetage | NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A |
|---|---|
| Pression maximale | 6,4MPa (1000PSI / PN64) |
| Plage de température | -20°C ~ 232°C |
| Support approprié | Eau, huile, air et certains liquides corrosifs |
| Caractéristiques de conception | Tige anti-éruption / Port complet |
| Corps | Corps de moulage de précision |
| Classe de pression | 1000PSI (PN64) WOG |
| Norme matérielle | S45C / ASTM A216 GR-WCB / DIN1.00619 SS316 / ASTM A351 GR-CF8M / DIN1.4408 SS304 / ASTM A351 GR-CF8 / DIN1.4308 |

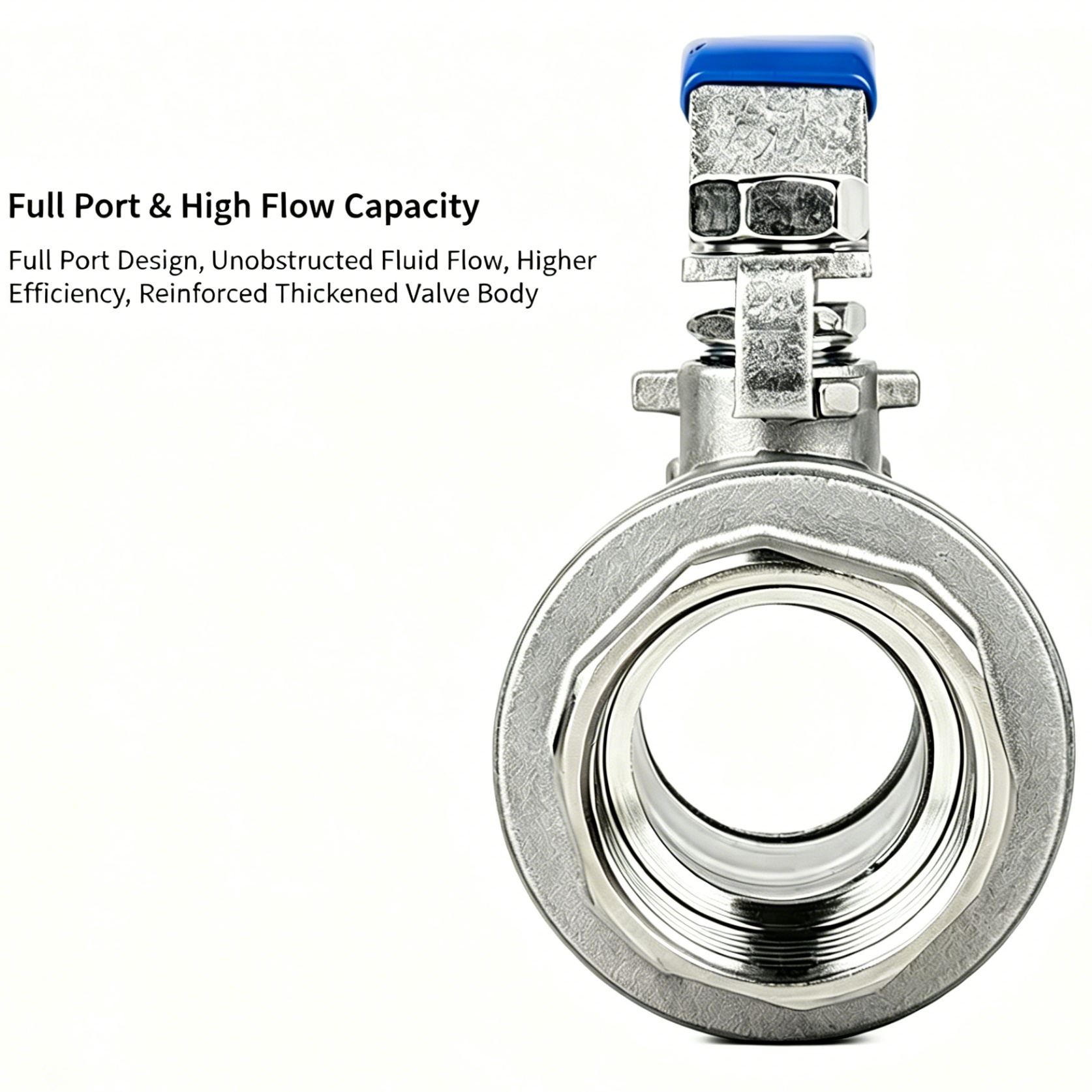

Le robinet à tournant sphérique fileté en acier inoxydable JOEPAI 2PC 1000WOG PSI avec canal intérieur à port complet réduit la résistance du fluide et évite le blocage moyen pendant la circulation du liquide et du gaz. La partie d'étanchéité utilise un matériau PTFE hautement résistant à l'usure. Même après des dizaines de milliers d'opérations d'ouverture et de fermeture fréquentes, le robinet à tournant sphérique fileté n'aura pas de fuite sur la tige et l'extrémité du robinet.
Toutes les interfaces filetées du robinet à tournant sphérique fileté en acier inoxydable JOEPAI sont taraudées avec précision CNC, l'ajustement du filetage est serré et aucune infiltration moyenne ne se produit dans un environnement haute pression de 1 000 WOG. Pour vérifier la résistance à la corrosion, chaque lot est soumis à un test de vieillissement au brouillard salin de 240 heures, et la surface de la vanne reste intacte après le test, ce qui convient aux usines côtières et aux ateliers de produits chimiques corrosifs.
Réduit la résistance du fluide et évite le blocage du fluide, assurant un écoulement fluide du liquide et du gaz.
Maintient zéro fuite après des dizaines de milliers de cycles d'ouverture/fermeture fréquents.
L'ajustement serré du filetage empêche les infiltrations moyennes sous une haute pression de 1 000 WOG.
La surface de la valve reste intacte, adaptée aux environnements côtiers et corrosifs.
| Non. | Nom de la pièce | Matériel |
|---|---|---|
| 1 | Corps | WCB / CF8M / CF8 |
| 2 | Capuchon | WCB / CF8M / CF8 |
| 3 | Siège | PTFE |
| 4 | Balle | SS316/SS304/SS |
| 5 | Tige | SS316/SS304/SS |
| 6 | Joint | PTFE |
| 7 | Rondelle de butée | PTFE |
| 8 | Emballage | PTFE |
| 9 | Glande | SS304/SS |
| 10 | Poignée | SS304/SS |
| 11 | Rondelle à ressort | SS304/SS |
| 12 | Écrou de tige | SS304/SS |
| 13 | Pièce de verrouillage | SS304/SS |
| 14 | Couvercle en plastique | Plastique |
Les matériaux peuvent être personnalisés en fonction des conditions de travail, des fluides, des exigences de pression et de température.
Nous fournissons des tailles standard et nous pouvons également répondre à des commandes personnalisées fabriquées conformément à vos dessins. Notre équipe d’ingénierie peut fournir des conceptions sur mesure pour répondre aux exigences spécifiques du projet.
| NPS | DN | D | L | W | H |
|---|---|---|---|---|---|
| 1/4" | 8 | 11 | 54 | 95 | 50 |
| 3/8" | 10 | 11 | 54 | 95 | 50 |
| 1/2" | 15 | 14 | 62 | 95 | 55 |
| 3/4" | 20 | 19 | 71 | 110 | 60 |
| 1" | 25 | 24 | 79 | 125 | 70 |
| 11/4" | 32 | 32 | 97 | 145 | 75 |
| 11/2" | 40 | 38 | 105 | 170 | 86 |
| 2" | 50 | 49 | 123 | 170 | 95 |
| 21/2" | 65 | 65 | 142 | 210 | 128 |
| 3" | 80 | 80 | 168 | 240 | 134 |
| 4" | 100 | 100 | 208 | 314 | 160 |
Les dimensions sont pour référence. Veuillez confirmer les dessins finaux avec JOEPAI avant de commander.
Le robinet à tournant sphérique fileté en acier inoxydable JOEPAI 2PC 1000WOG PSI est spécialement conçu pour les milieux hautement corrosifs et résout plusieurs problèmes courants des pipelines industriels. Dans les ateliers de traitement chimique, les opérations de commutation fréquentes provoquent des fuites rapides des vannes ordinaires, tandis que le robinet à tournant sphérique fileté en acier inoxydable JOEPAI 1000WOG PSI s'appuie sur un joint en PTFE résistant à l'usure pour maintenir zéro fuite pendant une longue période. Pour les conduites industrielles générales de transport de gaz et de liquides à haute pression, de nombreuses vannes à paroi mince ne peuvent pas supporter la haute pression ; Le robinet à tournant sphérique fileté en acier inoxydable JOEPAI 2 pièces épaissit la paroi du corps de la vanne pour stabiliser le palier de pression. Dans les systèmes de contrôle des fluides hydrauliques, l'érosion moyenne des impuretés raccourcit la durée de vie des vannes ; Le matériau SS316 en option le robinet à tournant sphérique fileté en acier inoxydable JOEPAI 2PC prolonge considérablement le cycle de service.
Cette série de robinets à tournant sphérique filetés en acier inoxydable JOEPAI a été fournie aux industries des machines, des produits chimiques, du traitement de l'eau et de l'énergie, avec une coopération stable avec des dizaines d'acheteurs industriels étrangers.
Wenzhou Joepai Valve Co., Ltd. a été créée en 2020, son prédécesseur Jingyue Valve Factory étant fondé en 2003. Nous avons plus de dix ans d'expérience dans les robinets à tournant sphérique en acier inoxydable, les bouches d'incendie, les vannes de surpression et les solutions de contrôle de débit industriel.
Nos produits sont fabriqués conformément aux normes internationales API, ANSI, JIS, ISO, DIN, GOST, BS et aux normes nationales JB, GB. Nous nous concentrons sur la fourniture de services personnalisés pour répondre aux besoins uniques des clients mondiaux en matière de fourniture de vannes.

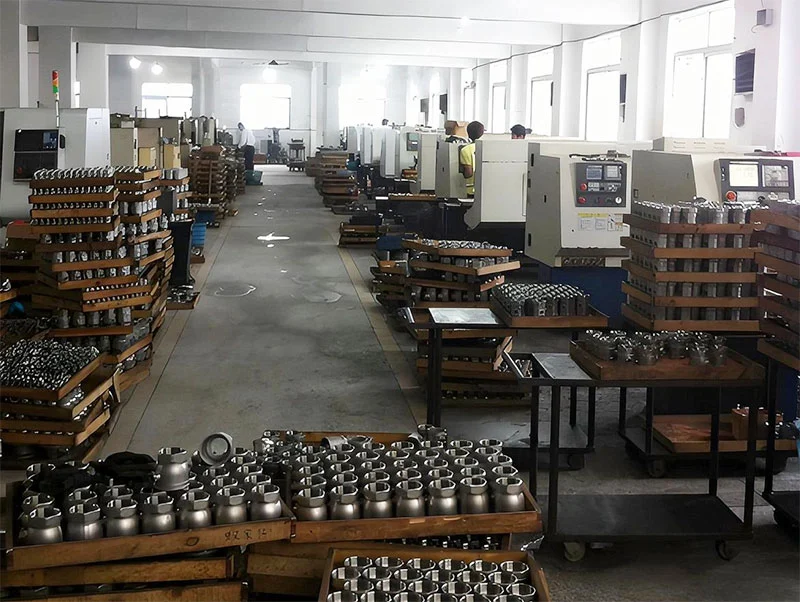

Wenzhou Joepai Valve Co., Ltd. est située dans le district de Longwan, Wenzhou, province du Zhejiang, près de l'aéroport, avec un transport pratique. La société intègre la conception, le développement, la fabrication et la vente en tant qu'entreprise professionnelle de solutions de contrôle de flux industriel.
La société dispose d'une conception de vannes CAO, d'une mise en forme tridimensionnelle UG et d'un centre de test d'inspection de qualité. Un équipement de production puissant et des méthodes de test parfaites améliorent efficacement la qualité des produits et protègent les intérêts des clients.

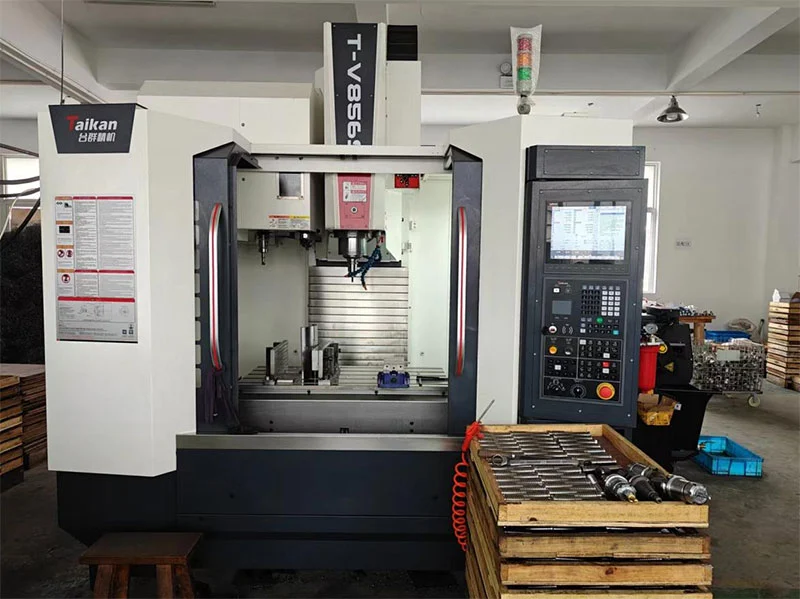

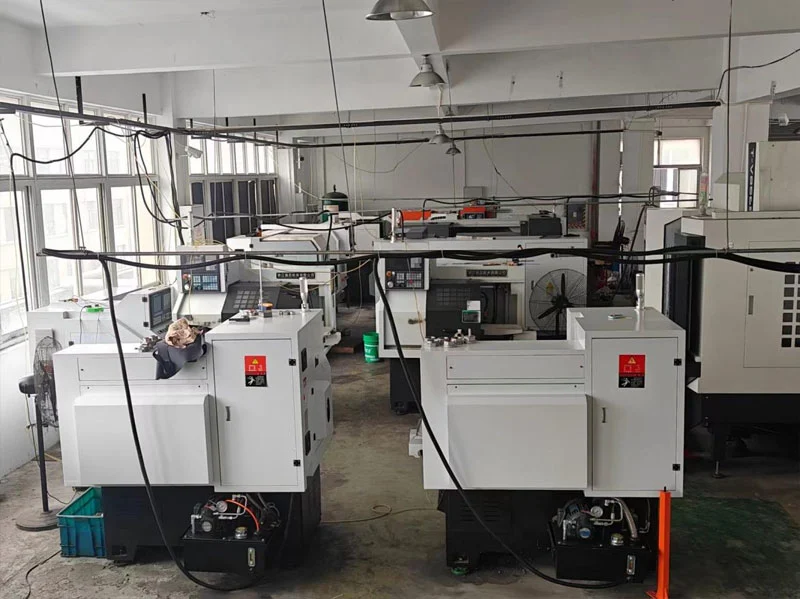

Équipement de production de base : plus de 20 tours CNC de haute précision, 1 centre d'usinage multifonctionnel, 2 équipements de test de pression spéciaux. Laboratoire d'essais : analyseur quantitatif spectral, testeur d'arrondi de haute précision, testeur de dureté, clé dynamométrique, testeur de fatigue des valves.

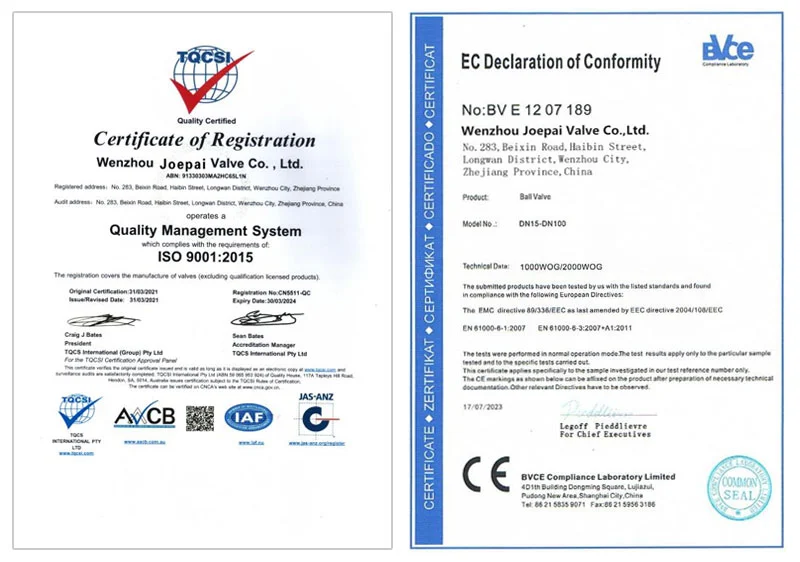

JOEPAI a obtenu la certification ISO 9001, avec la certification européenne CE pour les produits de base, la certification coréenne KC pour les robinets à tournant sphérique et la certification australienne AS 2419.2-2009 pour les produits de bouches d'incendie. Le système Dual Booster est conçu pour être conforme aux spécifications techniques AS 2419.3.
Veuillez nous contacter pour le certificat spécifique applicable à ce modèle et la quantité commandée.
Nous proposons des produits de vannes standard et personnalisés couvrant les vannes à vanne, les vannes à bille, les vannes papillon, les bouches d'incendie et les vannes d'arrêt. Notre robinet à tournant sphérique fileté en acier inoxydable 2PC 1000WOG PSI est l'un de nos produits les plus vendus pour les applications industrielles à haute pression.
Oui. Notre équipe technique d'avant-vente fournit une assistance à la conception de solutions 1 à 1 basée sur vos paramètres de travail (pression/température/fluide, etc.), vos dessins de conception ou vos échantillons, garantissant ainsi la conformité aux normes internationales telles que DIN et ANSI.
Nous utilisons une ligne de production numérique avec usinage de précision CNC et assemblage automatisé (erreur des composants clés ≤0,01 mm), ainsi qu'un système d'inspection qualité à cinq niveaux : détection du spectre des matières premières → test d'étanchéité à l'air de l'assemblage → test hydrostatique à haute pression (1,5 × pression nominale) → inspection finale avant livraison, avec traçabilité complète.
Il est normalement construit à partir de SS304 ou SS316. Des matériaux spéciaux SS304L, SS316L, acier inoxydable duplex 2205 et 2507 sont également disponibles.
Nous offrons une garantie de 12 mois à compter de la date de livraison. Les produits seront réparés ou remplacés gratuitement pour des problèmes de qualité non causés par des facteurs humains.
Pression maximale standard : 1000WOG (PSI) / 6,4MPA (PN64). Plage de température : -20°C à 232°C. Pour des exigences particulières, des pressions de 2 000 WOG ou même jusqu'à 6 000 WOG peuvent être personnalisées. Les milieux appropriés comprennent l'eau, l'huile, l'air et certains liquides corrosifs.
Oui. Nous prenons en charge les commandes d’échantillons pour l’évaluation de la qualité. Veuillez nous contacter avec la taille, la pression nominale et le support requis, et notre équipe organisera rapidement l'échantillon et les détails de livraison.
Nous offrons un MOQ flexible pour les commandes à l'essai et la coopération à long terme. Le délai de livraison normal est d'environ 15 à 30 jours après la confirmation de la commande, en fonction des exigences de quantité et de personnalisation.
Indiquez-nous la taille de votre vanne, la pression nominale, le fluide et la quantité. Notre équipe vous répondra avec le prix, le délai de livraison et la confirmation technique dans les 24 heures les jours ouvrables.
