Connecteur à cinq voies en acier inoxydable sans clapet anti-retour

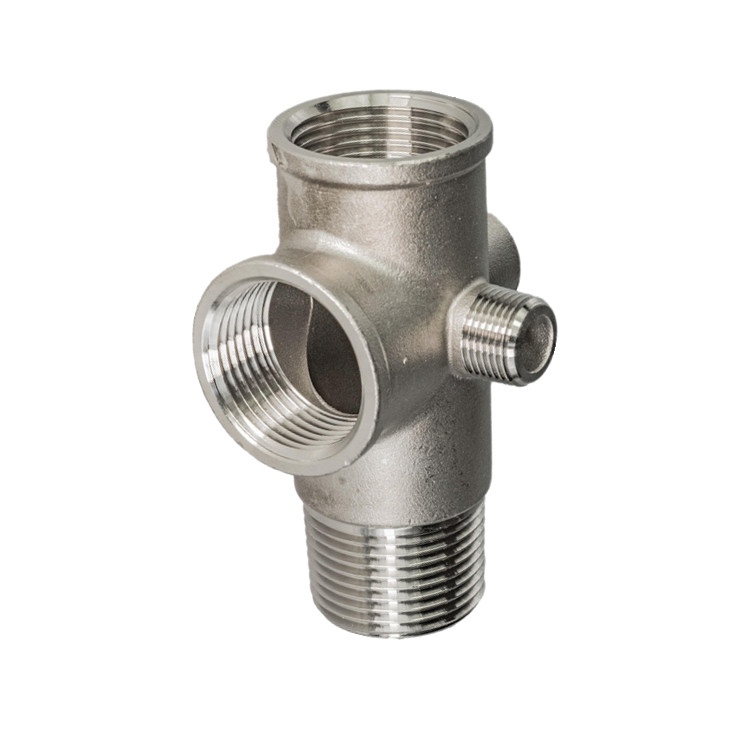

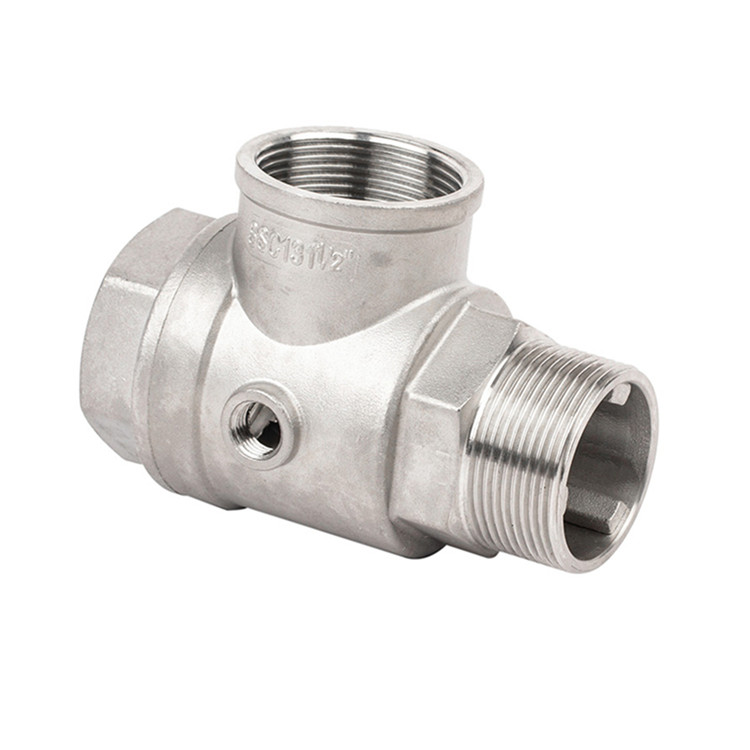

La caractéristique principale du connecteur à cinq voies en acier inoxydable sans clapet anti-retour fabriqué par Joepai Factory est que le corps de la vanne lui-même comporte cinq ports : 1" femelle x 1" femelle x 1" mâle x 1/4" femelle x 1/4" mâle. Il s'agit d'un composant purement de connexion avec un canal creux interne et sans pièces mobiles, et n'a aucune fonction de contrôle telle qu'un clapet anti-retour ou une régulation. Son seul objectif est de collecter ou de distribuer des fluides. Pour une petite unité de commande de système de pompe, le connecteur à cinq voies agit comme un compact plate-forme de montage intégrée, réunissant tous les composants clés de surveillance et de protection.

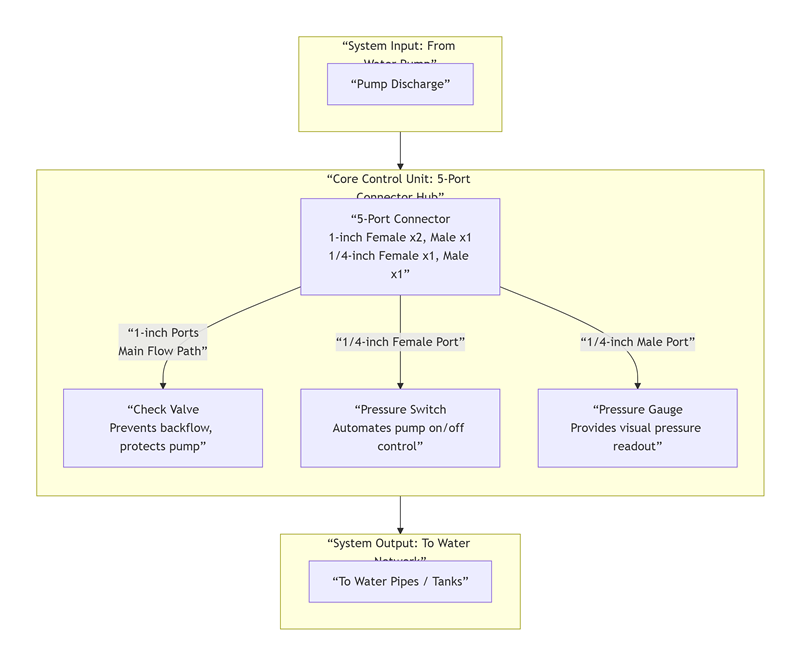

Détails de la composition du système :

Connecteur à cinq voies : La structure centrale du système, connectant tous les composants en un tout, minimisant les joints de tuyaux et réduisant le risque de fuite.

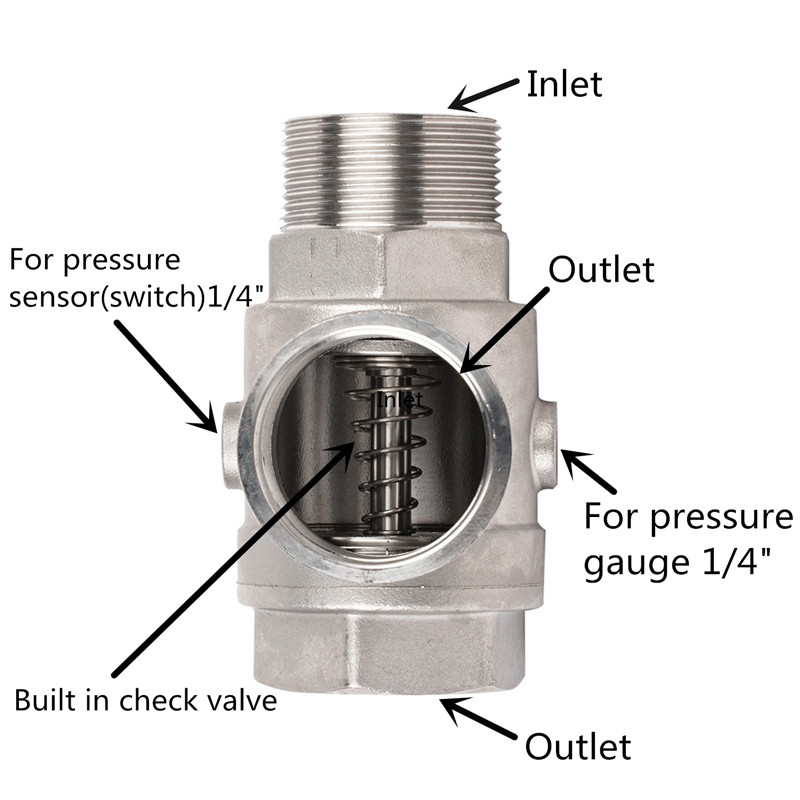

Interfaces : port femelle 1 pouce (entrée d'eau), port mâle 1 pouce (sortie d'eau), autre port femelle 1 pouce (pour connecter un clapet anti-retour), port femelle 1/4 pouce (pour connecter un pressostat), port mâle 1/4 pouce (pour connecter un manomètre).

Passage principal (entrée et sortie) : relie la sortie de la pompe au tuyau menant au point d'eau et constitue le chemin d'écoulement principal du fluide.

Clapet anti-retour de 1 pouce : Il s'agit du « protecteur de sécurité » du système. Il empêche le reflux de l'eau lorsque la pompe s'arrête, évitant ainsi les coups de bélier et la rotation inverse de la roue de la pompe, et est crucial pour protéger la pompe.

Pressostat 1/4 de pouce : C'est le « cerveau automatique » du système. Il surveille la pression du système, démarrant la pompe lorsque la pression tombe en dessous de la limite inférieure définie et arrêtant la pompe lorsqu'elle atteint la limite supérieure, obtenant ainsi un fonctionnement entièrement automatique.

Manomètre 1/4 de pouce : il s'agit des « yeux d'état » du système. Il fournit un affichage intuitif de la pression en temps réel pour le débogage, l’observation et le dépannage.

Caractéristiques du produit

Le connecteur à 5 voies du Joepai, grâce au matériau en acier inoxydable, améliore considérablement la résistance à la corrosion, la résistance et les niveaux d'hygiène grâce à l'utilisation de l'acier inoxydable, élargissant ainsi sa gamme d'applications. Il devient plus durable et plus propre. Ses principaux avantages incluent :

Excellente résistance à la corrosion: Il peut résister à la corrosion causée par la vapeur, les acides et bases faibles, divers produits chimiques et les environnements d'eau de mer, offrant une durée de vie bien supérieure à celle des vannes en laiton.

Haute résistance et durabilité: Il peut résister à des pressions de système plus élevées (généralement PN16/PN25, et jusqu'à PN40 ou plus) et aux coups de bélier.

Performance hygiénique supérieure: La surface lisse empêche la croissance bactérienne et est facile à nettoyer et à désinfecter. Avec un polissage miroir ou un traitement de polissage électrolytique, il peut répondre aux normes alimentaires ou sanitaires.

Large plage de température: Convient à la vapeur à haute température ou aux fluides à basse température.

Matériels

Acier inoxydable moulé ASTM A 351 CF8 / SS 304 ; Acier inoxydable ASTM A 351 CF8M / SS 316 ;

Spécifications techniques

Diamètre nominal : 1"~2" (DN25 à DN50)

Pression nominale : PN16 à PN25 (1,6 MPa ~ 2,5 MPa)

Température de fonctionnement : -20 ℃ à 232 ℃

Norme filetée : BSP(G),BSPT(Rc),NPT

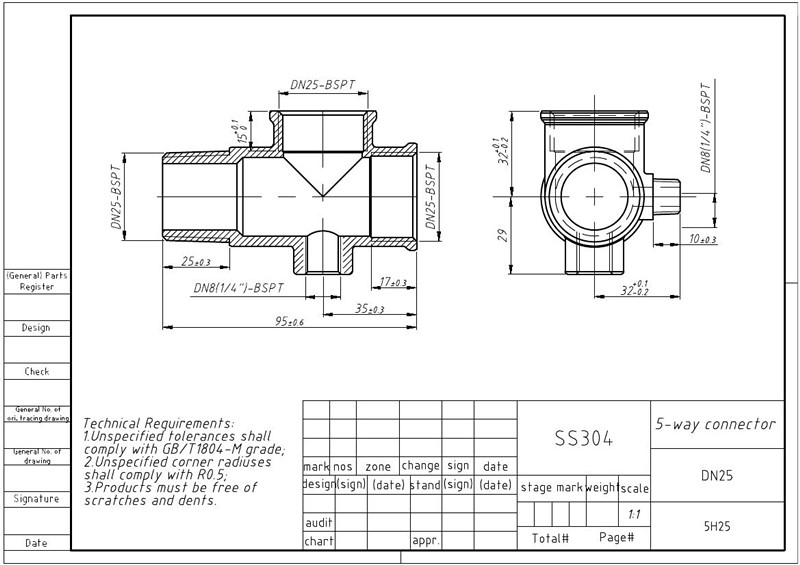

Dessin

La personnalisation basée sur les conceptions fournies est prise en charge.

Applications spécifiques du 5-PoRT Connecttor

Si votre système dispose déjà d'un clapet anti-retour séparé, ou si vous n'avez pas du tout besoin d'une fonction de clapet anti-retour et avez simplement besoin d'un « collecteur » fiable, alors le connecteur à 5 ports est l'option la plus économique et la plus simple. Son intérêt réside dans la simplification des dispositions de tuyauterie et la réduction du nombre de raccords séparés. Les scénarios spécifiques incluent :

Surveillance et échantillonnage multipoints

Scénario : Plusieurs branches doivent être exploitées à partir du pipeline principal pour installer des instruments de surveillance.

Exemple : Connecter simultanément un manomètre, un transmetteur de pression (capteur) et une soupape de sécurité. Le connecteur à cinq voies leur fournit un point de montage centralisé et stable.

Distribution et collecte de fluides

Scénario : Un seul flux de fluide doit être réparti uniformément sur plusieurs branches parallèles, ou plusieurs flux de fluide doivent être collectés en un seul flux.

Exemple : distribution d'eau de refroidissement depuis une conduite d'eau de refroidissement principale vers trois équipements indépendants nécessitant un refroidissement ; ou en collectant plusieurs conduites d'eau de retour dans une seule conduite d'eau de retour principale.

Test du système, ventilation ou vidange

Scénario : Des interfaces auxiliaires temporaires ou permanentes doivent être fournies pour le système.

Exemple : interfaces pour le rinçage du système, interfaces de vanne de purge d'air automatique ou interfaces de vanne de vidange.
