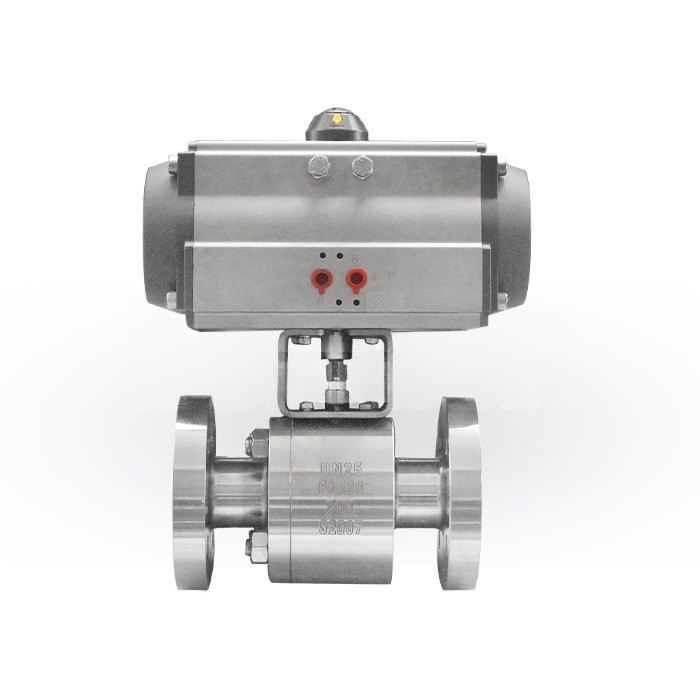

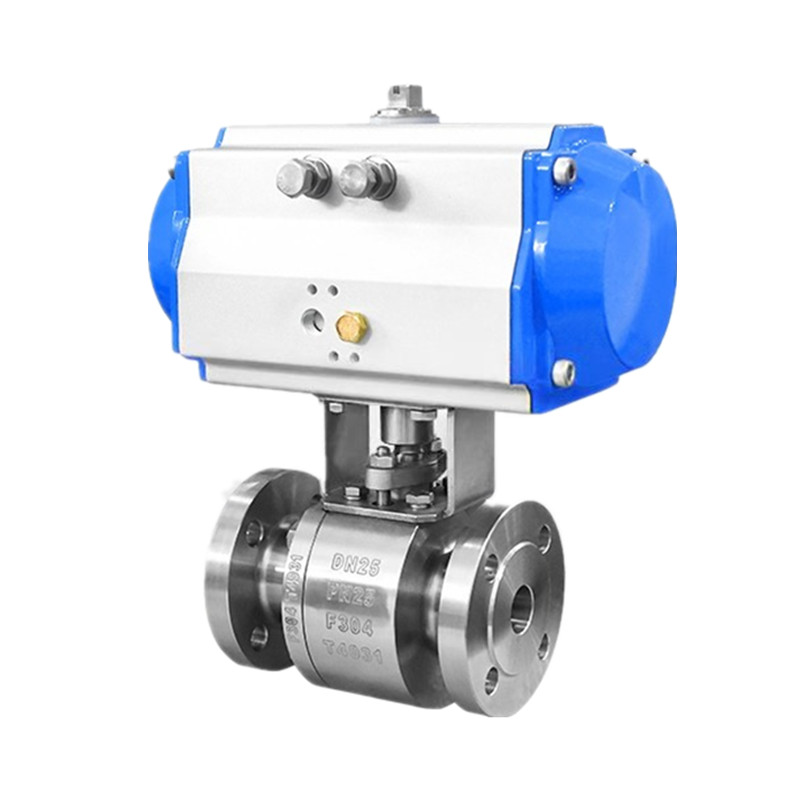

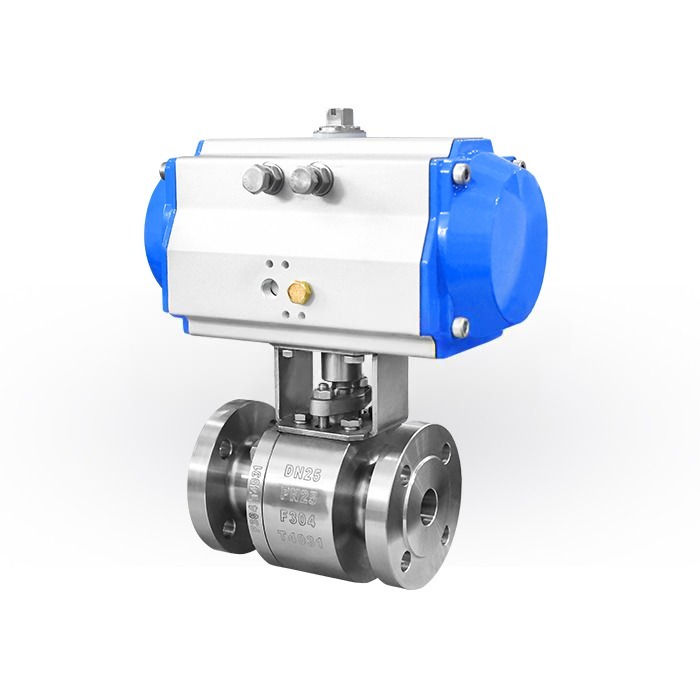

Robinets à bille flottants à bride en acier forgé à commande pneumatique

JOEPAI Valve est un fabricant de robinets à tournant sphérique flottants à brides en acier forgé à commande pneumatique depuis de nombreuses années. Le robinet à tournant sphérique est fabriqué en acier forgé qui, par rapport à l'acier moulé, présente un grain plus fin, une résistance mécanique plus élevée et une résistance supérieure aux hautes pressions et aux chocs, ce qui le rend adapté aux conditions de haute température et haute pression. La bille flottante se déplace sous moyenne pression vers le siège de soupape, formant un joint auto-serrant ; plus la pression est élevée, plus l'étanchéité est serrée, ce qui le rend particulièrement adapté aux canalisations haute pression. L'actionneur pneumatique est entraîné par air comprimé, offrant des vitesses d'ouverture et de fermeture rapides et permettant une télécommande et un fonctionnement automatisé, adaptés aux commutations fréquentes ou aux arrêts d'urgence. Il peut être équipé d'accessoires tels que des électrovannes, des interrupteurs de fin de course et des positionneurs pour obtenir un contrôle précis et un retour de signal, et s'intègre facilement aux systèmes DCS/PLC.

Avantages de la conception

Les actionneurs pneumatiques offrent une ouverture et une fermeture rapides, facilitant le contrôle à distance et l'intégration automatisée, améliorant ainsi l'efficacité du système. Les entraînements pneumatiques éliminent le risque d'étincelles électriques, ce qui les rend adaptés aux environnements dangereux tels que les matériaux inflammables et explosifs. En cas de surcharge, l'actionneur s'arrête ou se purge généralement uniquement, ce qui ne présente aucun risque de dommage et garantit la sécurité du système. Ils peuvent être largement utilisés pour contrôler l’air, l’eau, la vapeur, l’huile, les fluides corrosifs, les boues et même les fluides radioactifs, répondant ainsi aux besoins de conditions de fonctionnement complexes. Le robinet à tournant sphérique en deux parties, dont le corps est boulonné en deux parties, est facile à démonter, ce qui facilite le nettoyage et l'entretien en profondeur de la chambre du robinet. Il est particulièrement adapté aux processus nécessitant une propreté constante des pipelines ou des changements fréquents de fluide.

Normes de conception

Spécification technique : GB COMME DIN JS
Norme de conception : API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Face à face : GB/T 12221 ASME B16.10
Extrémités à bride : GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
Test et inspection : GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Spécification des performances

Taille de la vanne : 1/2"-8"

Alésage : Alésage complet

Connexion d'extrémité : bride RF

Pression nominale :PN1.6-6.4,Class150~600LB
Test de résistance : 1,5PN
Test d'étanchéité : 1.1PN
Test d'étanchéité au gaz : 0,6 Mpa
Matériau principal du corps de vanne : A105, F304, F316, acier inoxydable duplex
Milieu approprié : eau, vapeur, huile, contenant des fibres, petit solide particules, boues, etc.
Température appropriée : -29 ℃ ~ 180 ℃ ; -29 ℃ ~ 425 ℃ ; -40 ~ 540 ℃.

Matériaux de pièces de robinet à tournant sphérique forgées

Dimensions principales
