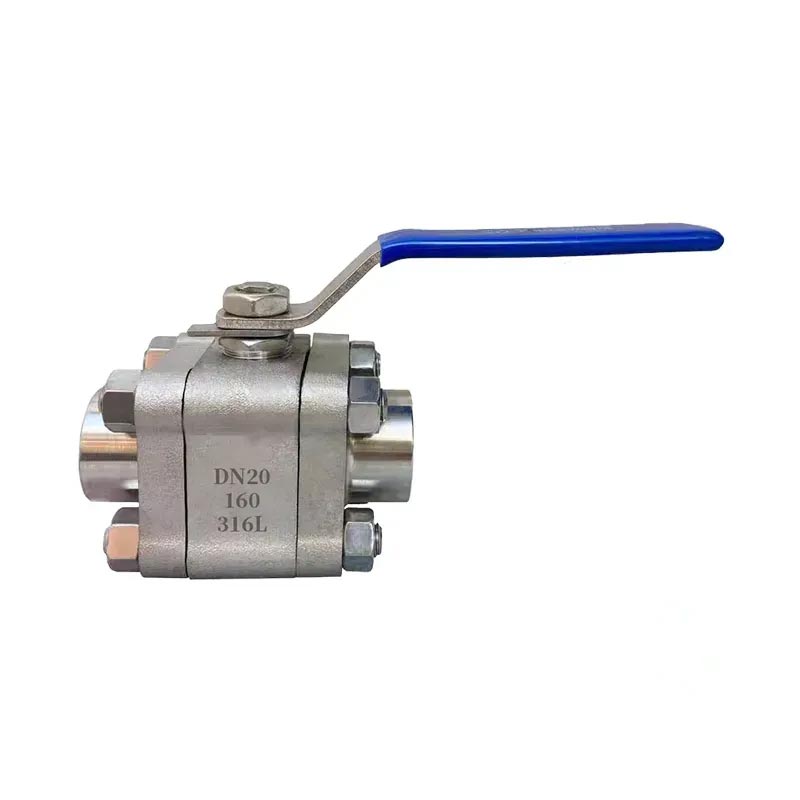

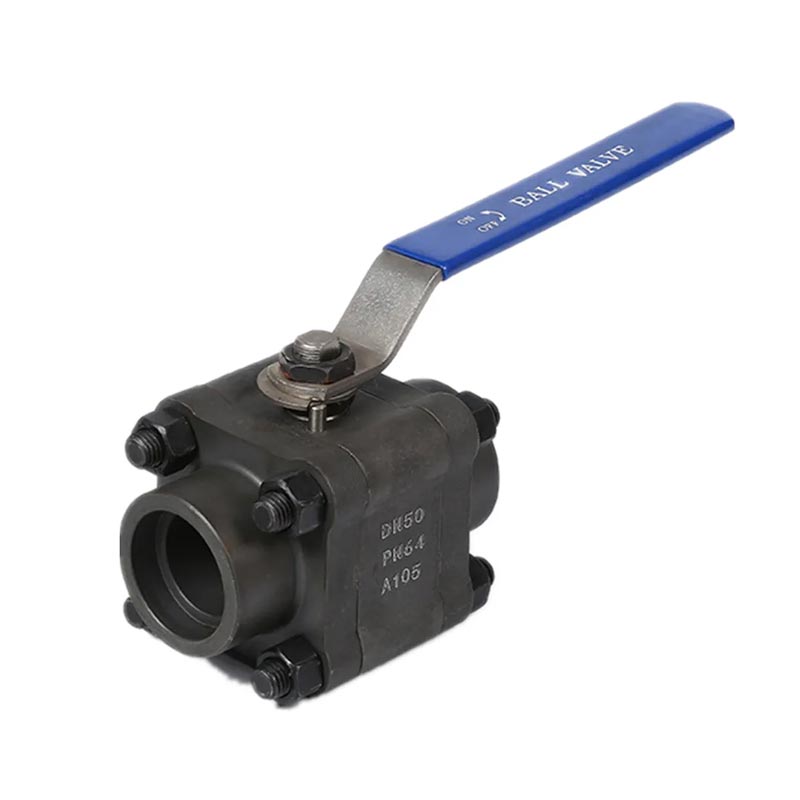

La vanne à billes en acier inoxydable forgé à vis haute pression Joepai est forgée capable de fournir un contrôle d'écoulement transparent et une perte de pression minimale pour applications à haute pression. Compte tenu de la durabilité et de l'efficacité, c'est Très adapté aux industries telles que le pétrole et le gaz, le traitement chimique, Traitement de l'eau et CVC. Il adopte une conception de port complète, une fin de bride fixe et un lecteur pneumatique, avec des performances fiables et époustouflantes et facile Caractéristiques de fonctionnement. Choisissez Qiaopai pour obtenir de haute qualité et Solutions spécifiques à une vanne personnalisables pour répondre aux besoins de différents Scénarios d'application.
(1) Norme de conception: ASME B16.34, API608
(2) Fin: NPT, soudage des boutons, soudage à douille,
(3) Test: API 598
(4) Matériel: F304, F316, A105N
(5) Taille: 1/2 ", 3/4", 1 ", 1-1 / 4", 1-1 / 2 ", 2"
(6) Pression de travail: 2000 psi, PN130 800 lb
(7) Matériel de siège: RPTFE
(8) Température de travail: -20 à 300 ° C
(9) Moyen de travail: eau, pétrole, gaz, vapeur, acide, etc.
| Non. | Parties | Matériel | ||
| 1 | Corps | F316 | F304 | A105N |
| 2 | Capuchon | F316 | F304 | A105N |
| 3 | Balle | F316 | F304 | |
| 4 | Tige | F316 | F304 | |
| 5 | Boulon | 304 | ||
| 6 | Noix de glande | 304 | ||
| 7 | Noix | 304 | ||
| 8 | Laveuse de printemps | 304 | ||
| 9 | Poignée | SS | ||
| 10 | Siège | Rpte | ||
| 11 | Emballage de tige | Rpte | ||
| 12 | Étanchéité | 304 + graphite | ||
| 13 | Laveuse de poussée | Rpte | ||
| DN | G | DN | D | L | W | H |
| 15 | 1/2 " | 14 | 35 | 92 | 120 | 70 |
| 20 | 3/4 " | 20 | 40 | 111 | 120 | 80 |
| 25 | 1 " | 23 | 50 | 127 | 130 | 90 |
| 32 | 11/4 " | 32 | 60 | 140 | 160 | 110 |
| 40 | 11/2 " | 38 | 65 | 152 | 160 | 120 |
| 50 | 2 " | 49 | 78 | 158 | 280 | 130 |
La vanne à billes en acier inoxydable forgé à haute pression 3PC est le même type de vanne qu'une vanne de bouchon, sauf que son élément de fermeture est une sphère qui tourne autour de la ligne médiane du corps de la vanne pour atteindre l'ouverture et la fermeture.
La vanne à billes en acier inoxydable forgé à haute pression forgé de 3PC est principalement utilisée dans les pipelines pour couper, distribuer et modifier rapidement la direction d'écoulement des milieux.
1. La résistance au fluide de la soupape à billes en acier inoxydable forgé à la vis à haute pression 3PC est faible, et son coefficient de résistance est égal à celui d'un segment de tuyau de la même longueur.
2. Structure simple, petite taille et poids léger.
3. Terré et fiable. À l'heure actuelle, le plastique est largement utilisé comme matériau de surface d'étanchéité pour les vannes à billes, qui a de bonnes performances d'étanchéité et a été largement utilisée dans les systèmes d'aspiration.
4. La vanne à billes pneumatique à trois pièces est facile à utiliser et s'ouvre rapidement et se ferme. De complètement ouvert à entièrement fermé, il ne nécessite qu'une rotation de 90 °, ce qui facilite le contrôle à distance.
5. Facile à entretenir, la valve à billes pneumatique a une structure simple, et l'anneau d'étanchéité est généralement mobile, ce qui facilite le démontage et le remplacement.
6. Lorsqu'il est complètement ouvert ou complètement fermé, la surface d'étanchéité entre la balle et le siège de soupape est isolée du milieu, et le passage du milieu ne provoquera pas l'érosion de la surface d'étanchéité de la valve.
7. La soupape à billes en acier inoxydable forgé à haute pression forgé 3 pc a une large gamme d'applications, avec des diamètres allant de quelques millimètres à quelques mètres, et peut être utilisé pour un vide élevé à haute pression.
Si vous avez besoin de plus d'informations ou passez une commande, veuillez contacter notre équipe de vente professionnelle immédiatement!
