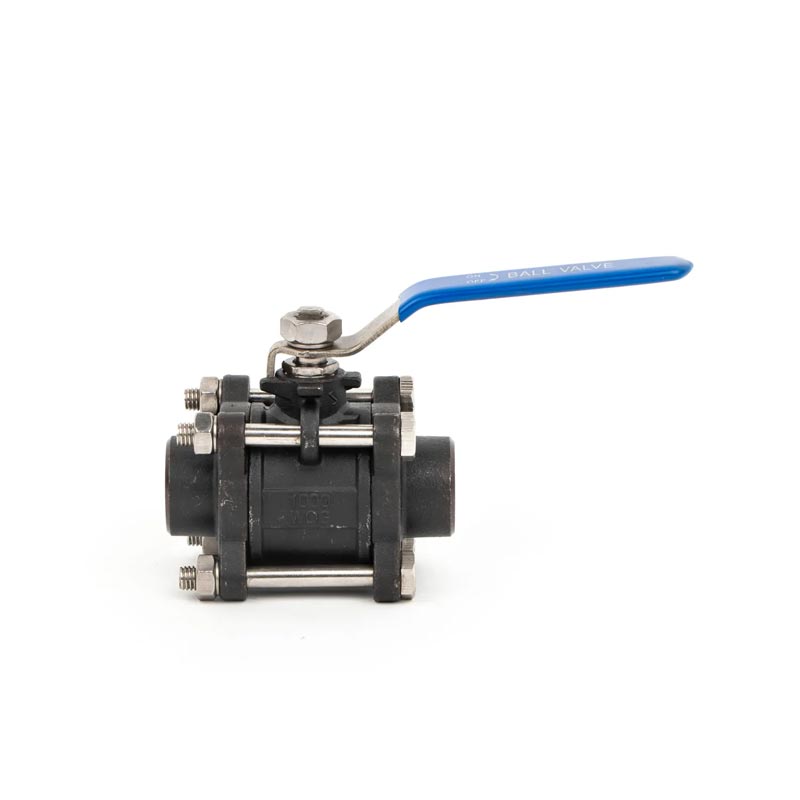

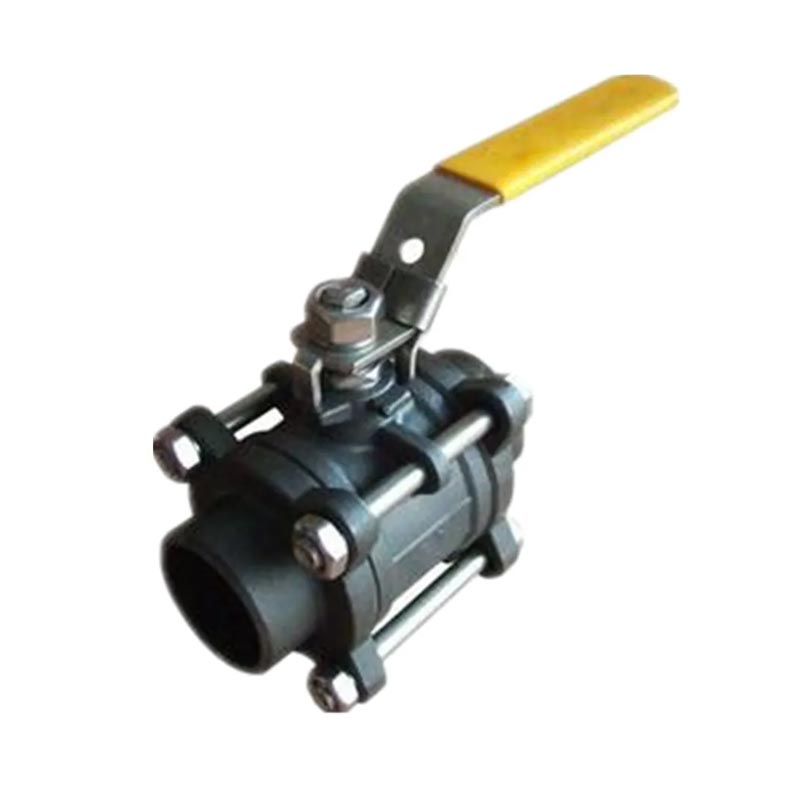

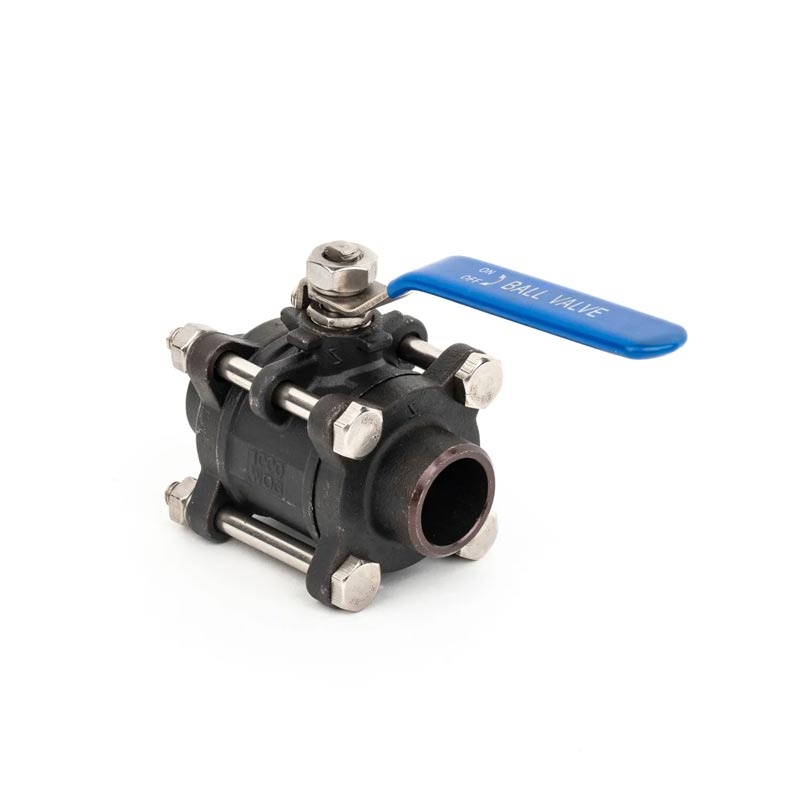

La vanne à billes soudées de 3-PC de carbone Joepai en acier 3-PC PN64 offre supérieure Performance pour les applications à haute pression, offrant une offre durable et fiable Contrôle du fluide dans les industries telles que le pétrole et le gaz, le traitement chimique, l'électricité Génération et traitement de l'eau. Avec son design robuste en 3 pièces, soudé se termine et la construction de l'incendie, cette valve est conçue pour répondre le plus exigences exigeantes. Choisissez Joepai pour une qualité de pointe, innovation et soutien.
Norme de thread: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
Pression maximale: 6,4MPA
Plage de température: -20c ~ 232C
Moyen approprié: eau, huile, air et certains liquides corrosifs
Tige d'épreuve / port complet
Corps de casting d'investissement
1000psi (PN64) W.O.G
Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
| 1 | CAPUCHON | CF8M / CF8 / WCB | 8 | TIGE | SS316 / SS304SS |
| 2 | Rondelle de boulon | SS304 / SS / SS316 | 9 | Laveuse de poussée | Ptfe |
| 3 | Noix hexarrière | SS304 / SS / SS316 | 10 | EMBALLAGE | Ptfe |
| 4 | BOULON | SS304 / SS / SS316 | 11 | GLANDE | SS304 / SS |
| 5 | CORPS | CF8M / CF8 / WCB | 12 | Laveuse de printemps | SS304 / SS |
| 6 | SIÈGE | Ptfe | 14 | Noix de tige | SS304 / SS |
| 7 | BALLE | SS316 / SS304 / SS | 15 | Bloquer uniquement la retraite | SS |
| DN | G | D | L | W | H1 | H2 | E1 | E2 | Rampe | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Afin de comprendre la direction du pipeline, de mesurer les ondulations de terrain le long du pipeline et de la longueur du pipeline, il est nécessaire de commencer du point de départ du pipeline et d'installer la pile entière et des tas supplémentaires le long de la ligne médiane. Ce travail est appelé mesure et réglage des piles centrales. Le contrôle de la soupape à billes des extrémités soudées en acier en acier en carbone PN64 améliorera le pipeline.
Nous partons du point de départ et fixons une pile chaque entier selon les réglementations, qui s'appelle une pile entière. L'espacement de la pile entière peut être déterminé sur la base des ondulations et des propriétés du terrain. Lorsque le terrain ondule considérablement, l'espacement entre la pile entière est généralement de 20 m et 30 m; Lorsque le terrain est relativement plat, l'espacement peut être réglé à 50 m, mais la longueur ne doit pas dépasser 50 m. Après notre traitement, la soupape à billes des extrémités soudées en acier au carbone PN64 peut améliorer le pipeline.
