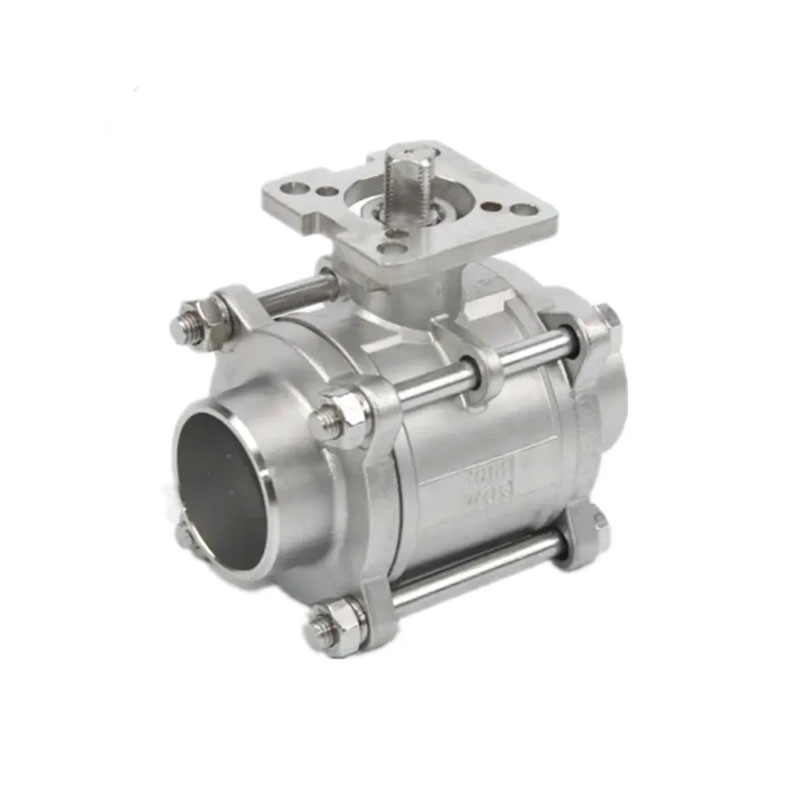

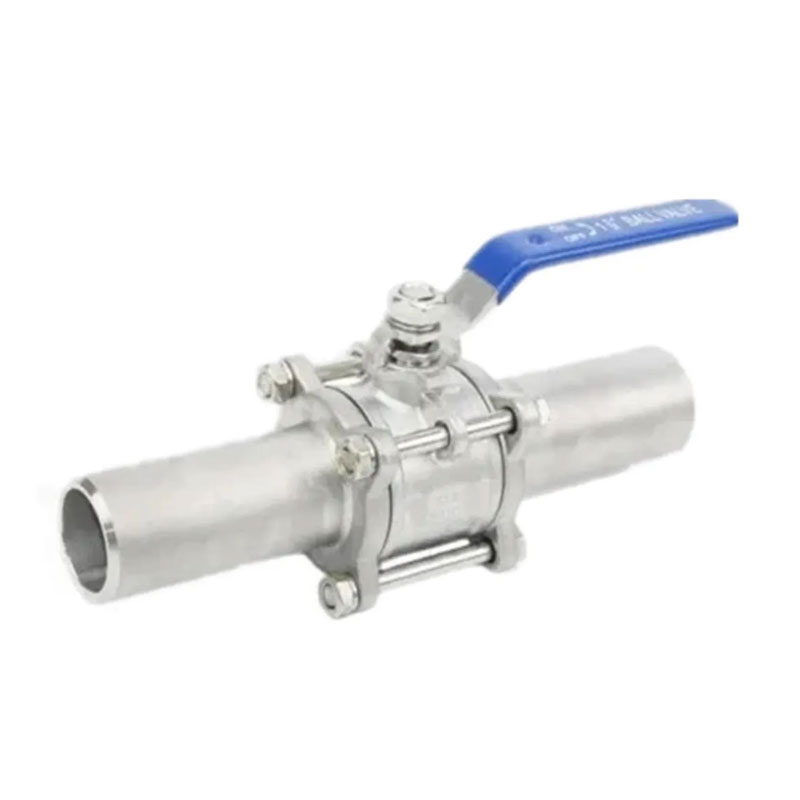

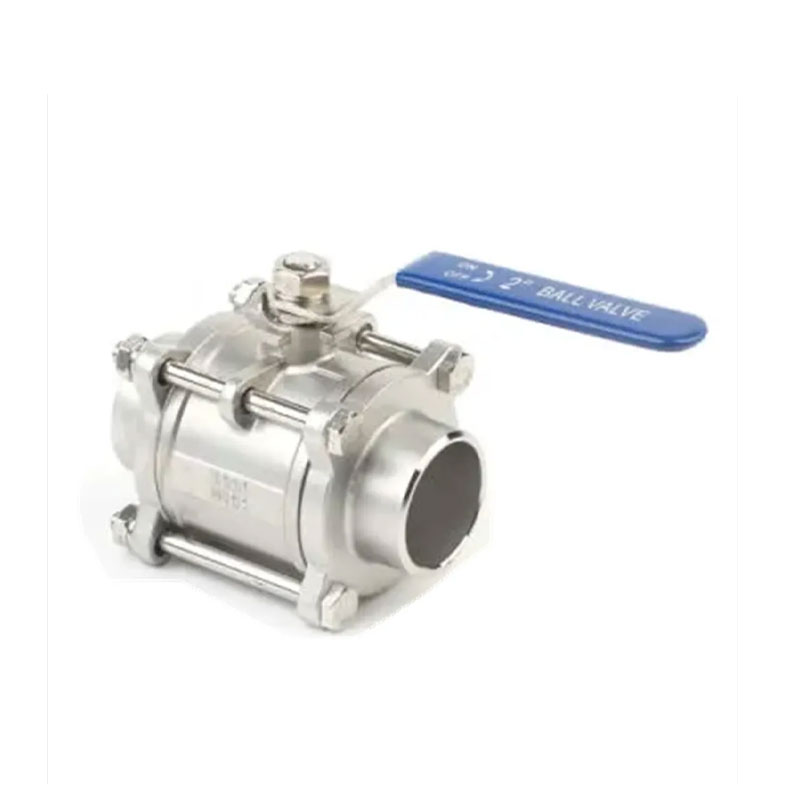

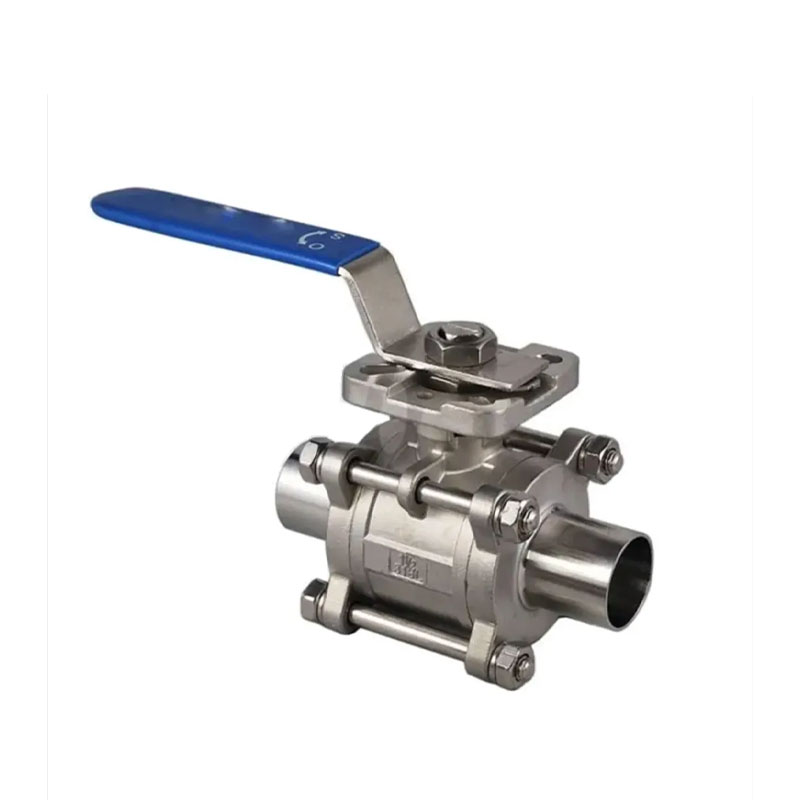

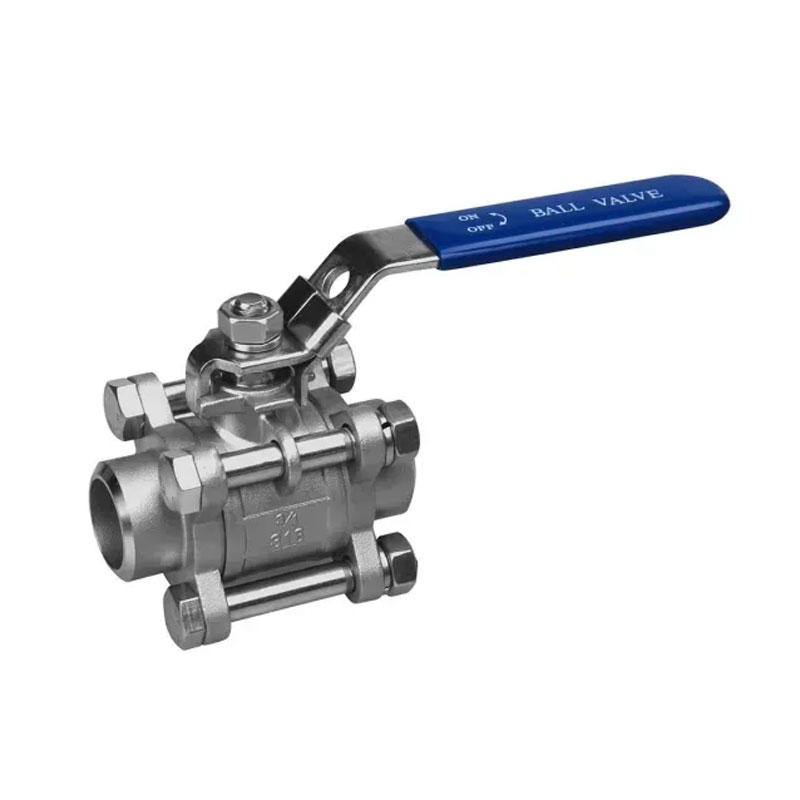

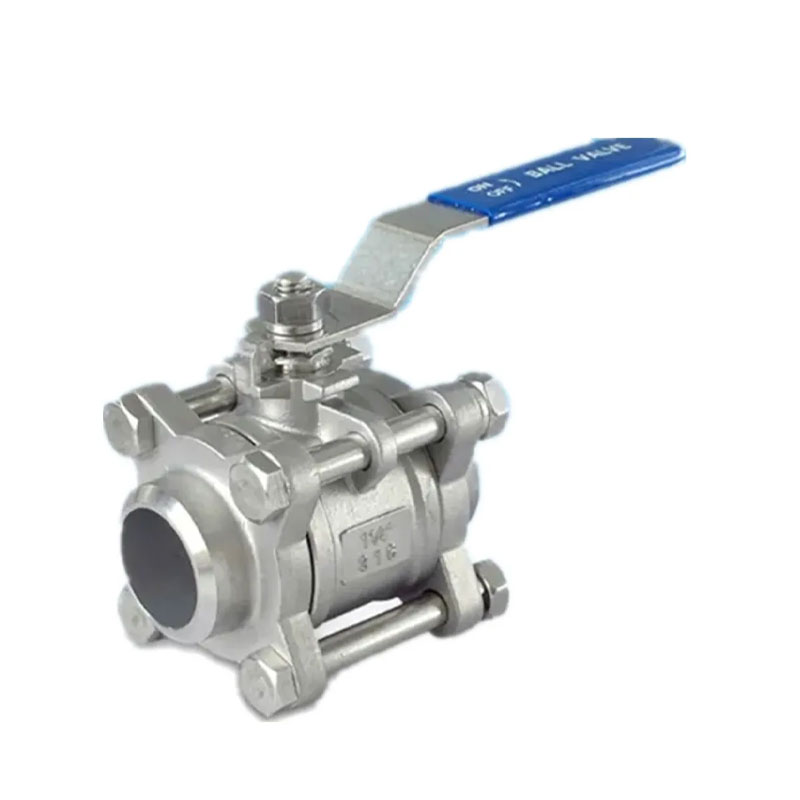

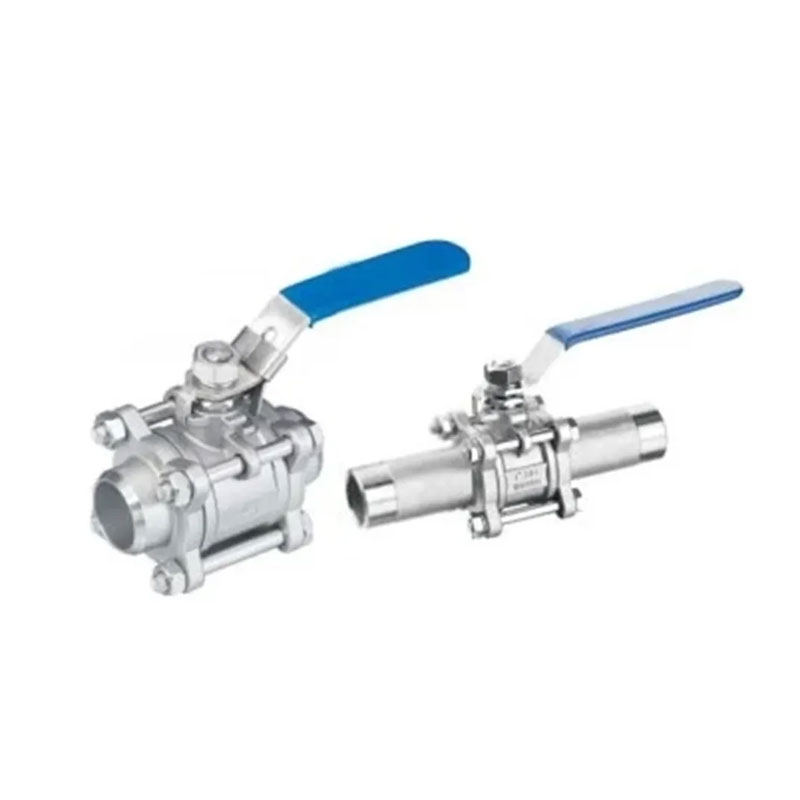

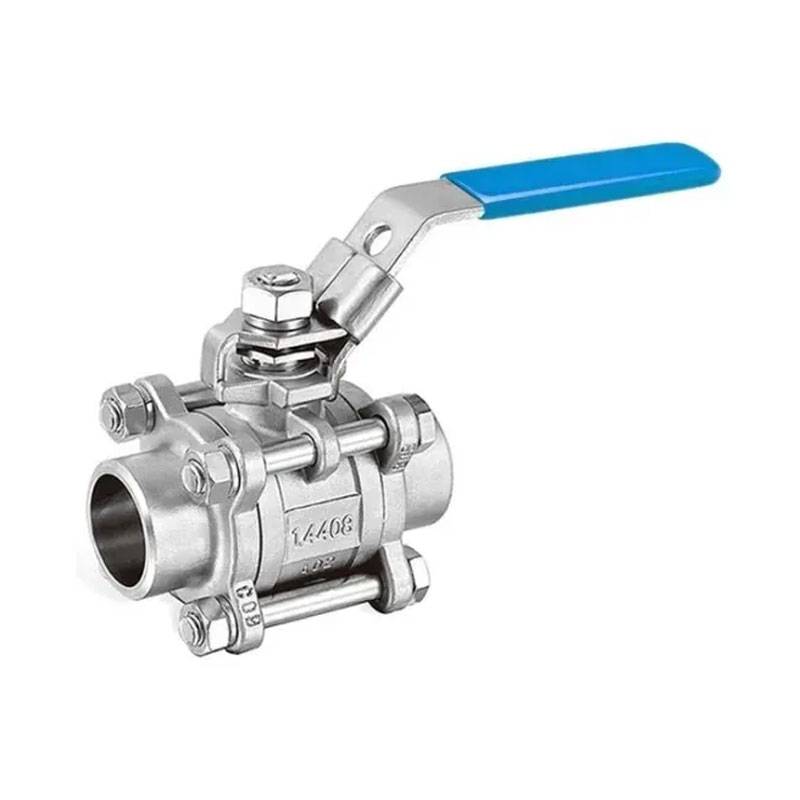

La vanne à billes en acier inoxydable des extrémités en acier inoxydable 3pc produit par Joepai est conçu pour résister à la haute pression, à une température élevée et à un travail dur conditions. Il adopte une structure de forgeage en acier entièrement inoxydable et est connecté à l'extrémité soudée. Cette conception peut être intégrée au pipeline système sans risques de fuite.
La structure de trois pièces permet l'entretien et le nettoyage sans Démontage du système de soudage global, ce qui le rend adapté aux applications dans des industries telles que l'alimentation, les produits pharmaceutiques, les produits chimiques et la pétrochimie.
Norme de thread: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
Pression maximale: 6,4MPA
Plage de température: -20c ~ 232C
Moyen approprié: eau, huile, air et certains liquides corrosifs
Tige d'épreuve / port complet
Corps de casting d'investissement
1000psi (PN64) W.O.G
Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
| 1 | CAPUCHON | CF8M / CF8 / WCB | 9 | Laveuse de poussée | Ptfe |
| 2 | Rondelle de boulon | SS304 / SS / SS316 | 10 | EMBALLAGE | Ptfe |
| 3 | Noix hexarrière | SS304 / SS / SS316 | 11 | GLANDE | SS304 / SS |
| 4 | BOULON | SS304 / SS / SS316 | 12 | POIGNÉE | SS304 / SS |
| 5 | CORPS | CF8M / CF8 / WCB | 13 | Laveuse de printemps | SS304 / SS |
| 6 | SIÈGE | Ptfe | 14 | Noix de tige | SS304 / SS |
| 7 | BALLE | SS316 / SS304 / SS | 15 | Couverture en plastique | PLASTIQUE |
| 8 | TIGE | SS316 / SS304 / SS |
| NPS | DN | d | D | L | W | H |
| 1/4 " | 8 | 12.5 | 16.4 | 68 | 90 | 53 |
| 3/8 " | 10 | 12.5 | 18.6 | 68 | 90 | 53 |
| 1/2 " | 15 | 15 | 22.6 | 74 | 90 | 56 |
| 3/4 " | 20 | 20 | 28.8 | 84 | 108 | 65 |
| 1 " | 25 | 25 | 34.8 | 94 | 123 | 69 |
| 11/4 " | 32 | 32 | 44.2 | 110 | 170 | 81.5 |
| 11/2 " | 40 | 38 | 50.8 | 126 | 170 | 86.5 |
| 2 " | 50 | 49 | 62.8 | 147 | 170 | 102 |
| 21/2 " | 65 | 62 | 75.4 | 185 | 240 | 133 |
| 3 " | 80 | 76 | 94 | 216 | 240 | 133 |
| 4 " | 100 | 94 | 114 | 270 | 280 | 173 |
Joepai a avancé des équipements d'usinage et de test CNC et une qualité de haute qualité Équipe dédiée à la création d'une valve fiable, durable et facile à entretenir Portfolio de produits, couvrant les vannes à billes, les vannes de porte, les clapulades, Vannes de papillons, etc., largement exportées vers l'Europe, le Moyen-Orient, L'Asie du Sud-Est, les Amériques et d'autres régions.
