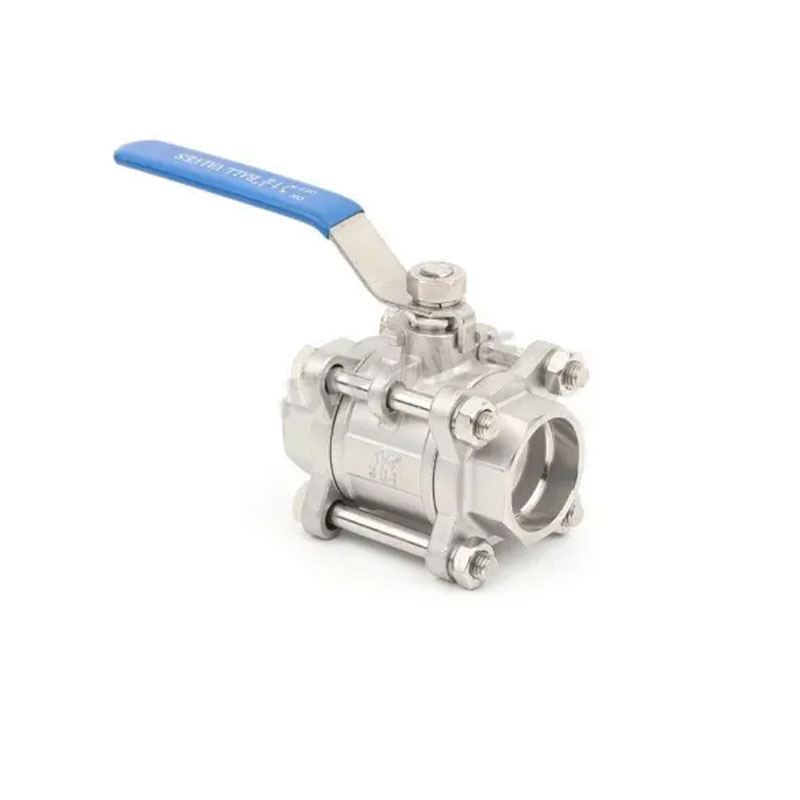

Les soupapes à billes de soudure de socket Joepai 3 pièces fabriquées en Chine sont un relativement nouveau type de soupape à billes qui présente des avantages uniques dans sa structure, comme Commutation sans frottement, usure à faible scellement et petite ouverture et fermeture couple. Cela peut réduire les spécifications de l'actionneur d'accompagnement. Équipé d'un actionneur électrique multi-tour, il peut atteindre un ajustement et coupe serrée du milieu. Largement applicable aux conditions de travail telles que l'approvisionnement en eau pétrolière, chimique, urbain et le drainage qui nécessitent un strict couper.
Les principales caractéristiques des vannes à billes de soudure à douille à 3 pièces sont leur compact Structure, opération et maintenance faciles, adaptées au travail général des milieux tels que l'eau, les solvants, les acides et le gaz naturel, ainsi que pour les médias avec des conditions de travail sévères telles que l'oxygène, le peroxyde d'hydrogène, le méthane, et l'éthylène. Le corps de soupape d'une valve à billes peut être intégré ou modulaire.
| Paramètre | Spécification |
| Type de soupape | Vanne à billes de soudure de socket 3pc |
| Plage de taille | 1/4 ”- 4” (DN8 - DN100) |
| Connexion finale | Soudure de socket (SW) |
| Cote de pression | 1000 vagues / PN63 |

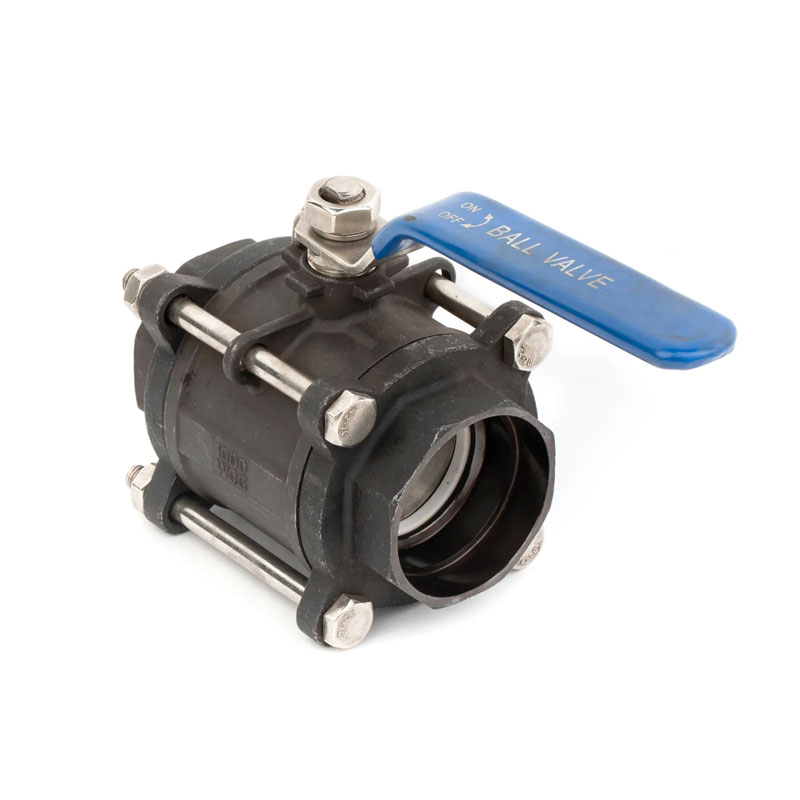

| Matériau du corps | Acier inoxydable CF8 / CF8m / carbone en acier WCB |
| Matériau de siège | Ptfe / rptfe / peek |
| Type d'opération | Levier manuel / actionneur pneumatique / actionneur électrique |
| Normes | ASME B16.11, API 598, ISO 5211 (pad de montage en option) |

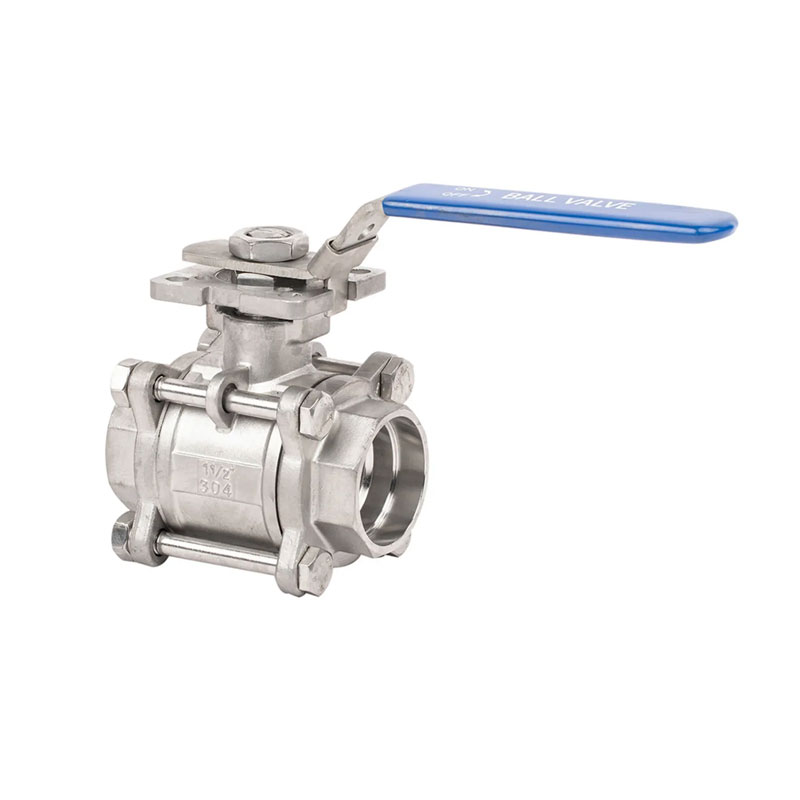

| Options | Conception de l'incendie, pavé de montage ISO 5211, sièges remplis de cavité (facultatif) |
| 1 | CAPUCHON | CF8M / CF8 / WCB | 9 | Laveuse de poussée | Ptfe |
| 2 | Rondelle de boulon | SS304 / SS / SS316 | 10 | EMBALLAGE | Ptfe |
| 3 | Noix hexarrière | SS304 / SS / SS316 | 11 | GLANDE | SS304 / SS |
| 4 | BOULON | SS304 / SS / SS316 | 12 | Localisation de la pièce | SS304 / SS |
| 5 | CORPS | CF8M / CF8 / WCB | 13 | POIGNÉE | SS304 / SS |
| 6 | SIÈGE | Ptfe | 14 | Noix de tige | SS304 / SS |
| 7 | BALLE | SS316 / SS304 / SS | 15 | Couverture en plastique | PLASTIQUE |
| 8 | TIGE | SS316 / SS304 / SS |
| DN | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
