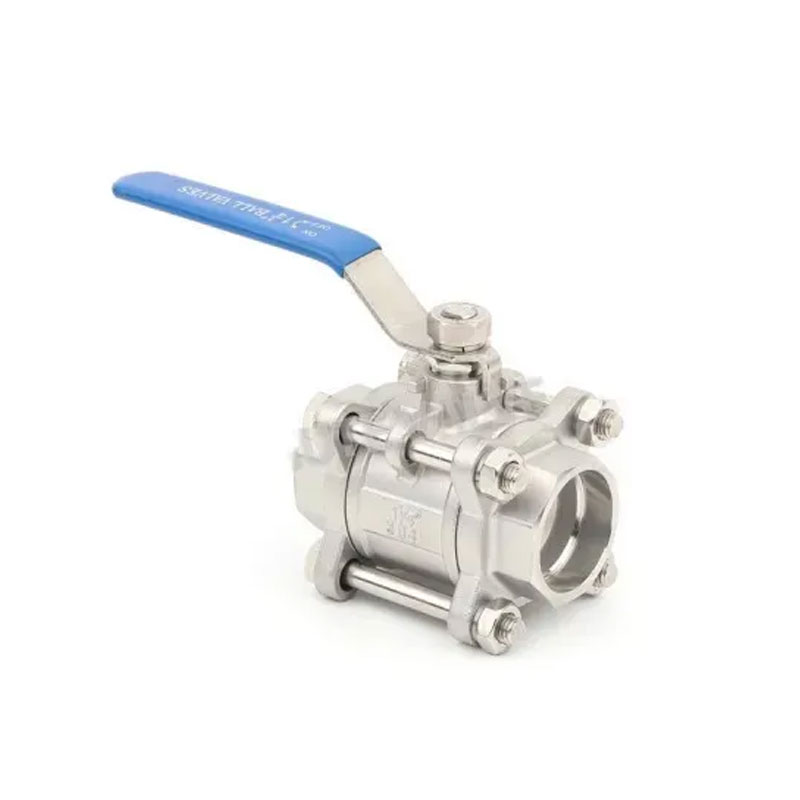

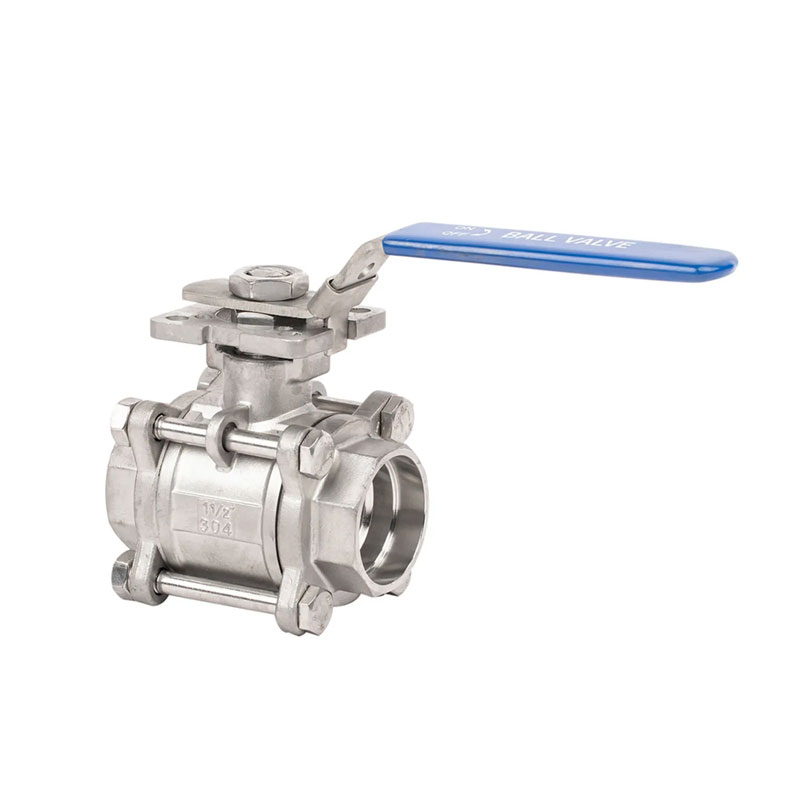

Wenzhou Joepai Co., Ltd. est un fabricant célèbre avec plus de 20 ans de expérience, et est devenu une marque de confiance dans la coutume et l'exportation Fabrication d'une vanne à billes à trois pièces soudées en acier inoxydable. Nous Spécialise dans les vannes à billes, les vannes de porte, les vannes de globe, les clapulades et Vannes de papillon, combinant l'artisanat traditionnel avec la précision CNC Usinage pour répondre aux normes internationales.
Norme de thread: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
Pression maximale: 6,4MPA
Plage de température: -20c ~ 232C
Moyen approprié: eau, huile, air et certains liquides corrosifs
Tige d'épreuve / port complet
Corps de casting d'investissement
1000psi (PN64) W.O.G

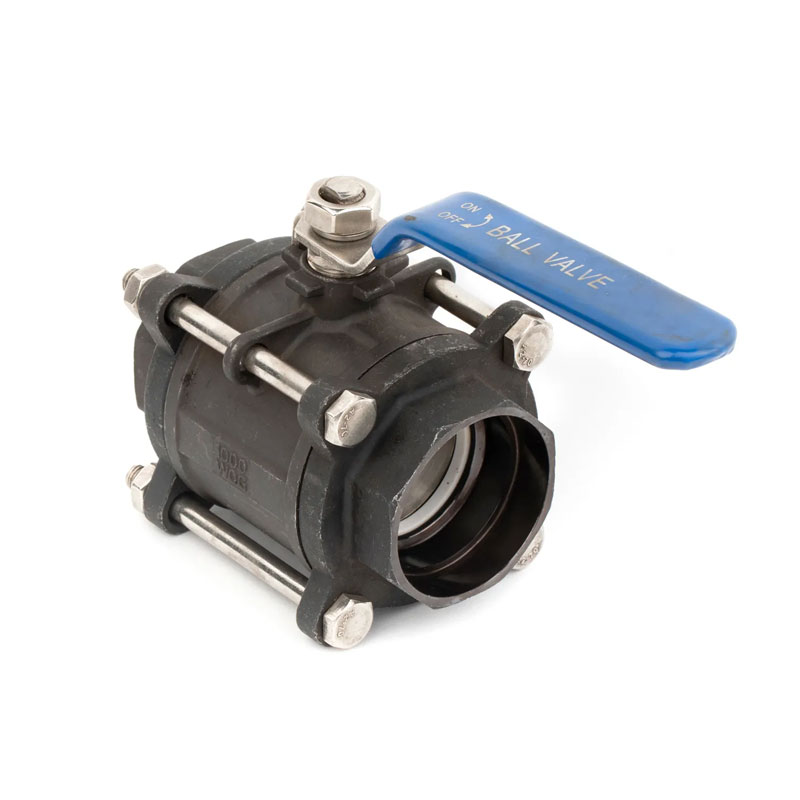

Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
Une vanne à billes bidirectionnelle avec un interrupteur est généralement comme ça.
La soupape à billes est marquée de "O" pour une valve ouverte et "S" pour fermer
soupape.
Autrement dit, o signifie ouvert et s signifie arrêter
Les vannes à billes à trois voies sont disponibles en L et T Selon un flux différent
canaux, il est donc nécessaire de les distinguer spécifiquement. Voir ce
produit spécifique auquel vous faites référence.
| 1 | CAPUCHON | CF8M / CF8 / WCB | 9 | Laveuse de poussée | Ptfe |
| 2 | Rondelle de boulon | SS304 / SS / SS316 | 10 | EMBALLAGE | Ptfe |
| 3 | Noix hexarrière | SS304 / SS / SS316 | 11 | GLANDE | SS304 / SS |
| 4 | BOULON | SS304 / SS / SS316 | 12 | Localisation de la pièce | SS304 / SS |
| 5 | CORPS | CF8M / CF8 / WCB | 13 | POIGNÉE | SS304 / SS |
| 6 | SIÈGE | Ptfe | 14 | Noix de tige | SS304 / SS |
| 7 | BALLE | SS316 / SS304 / SS | 15 | Couverture en plastique | PLASTIQUE |
| 8 | TIGE | SS316 / SS304 / SS |
| DN | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
