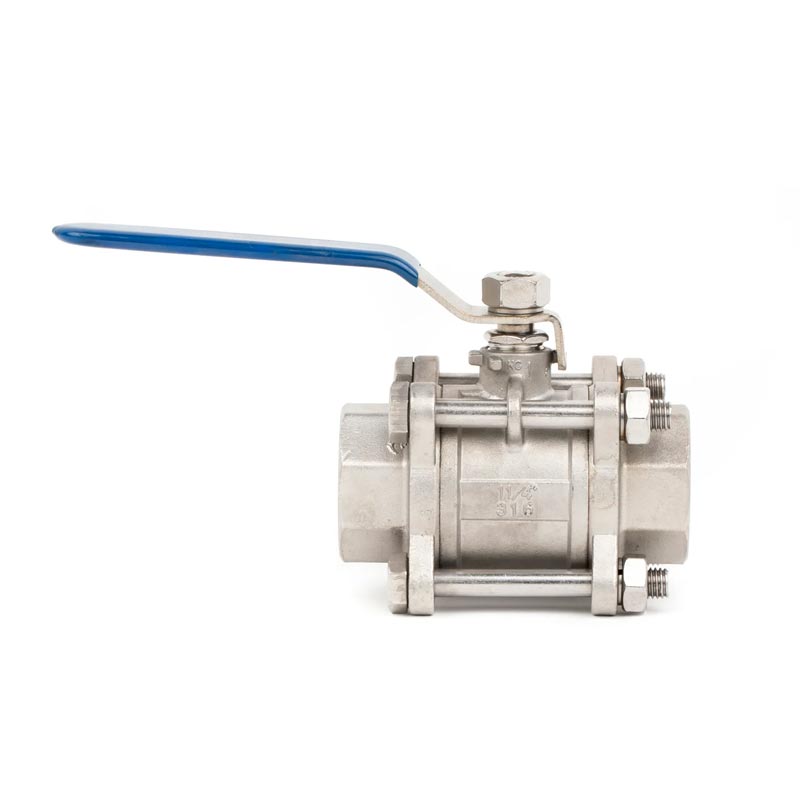

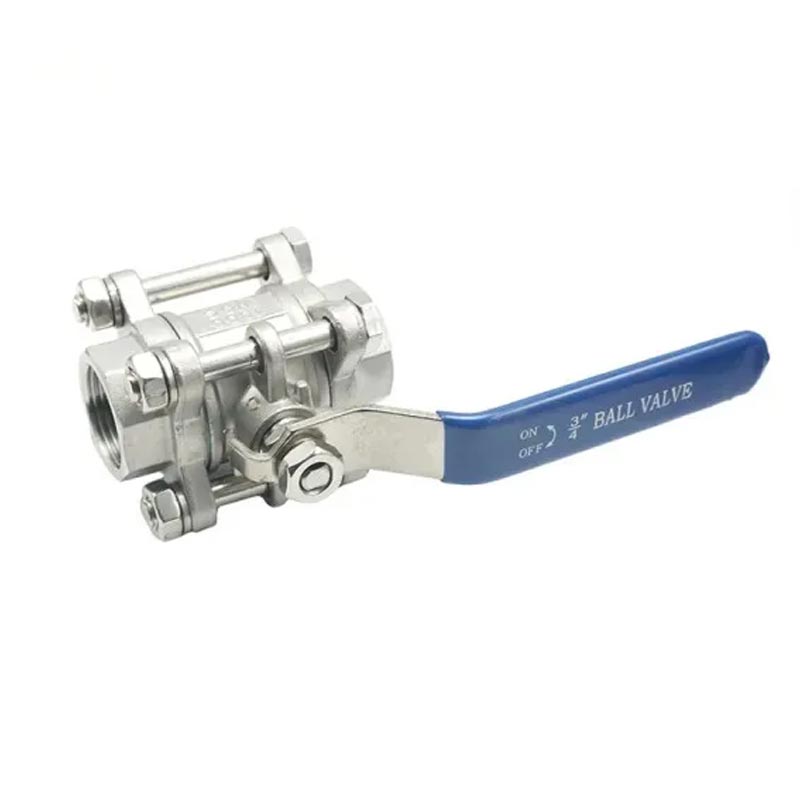

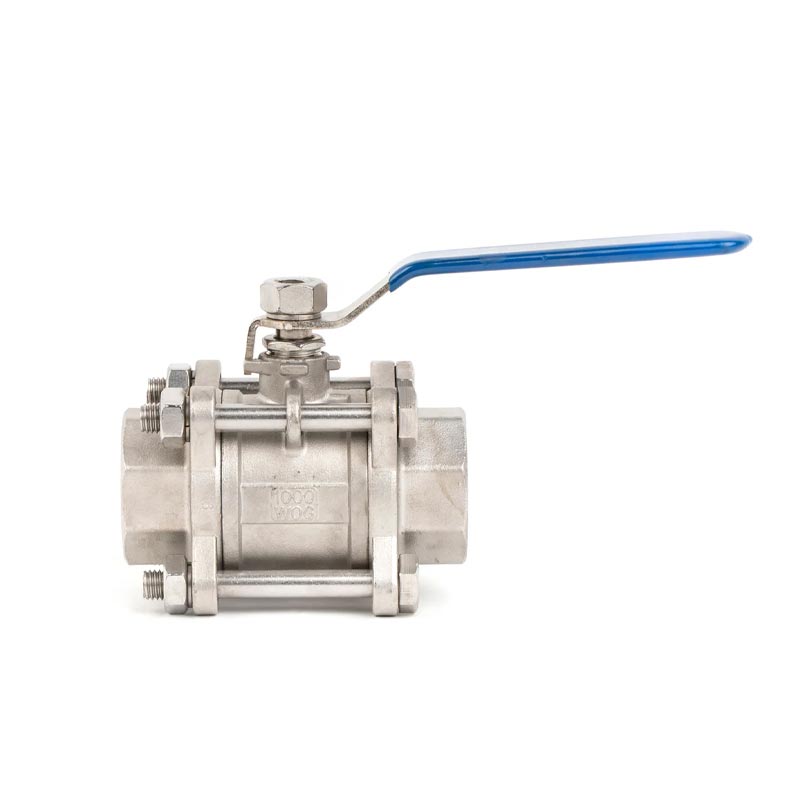

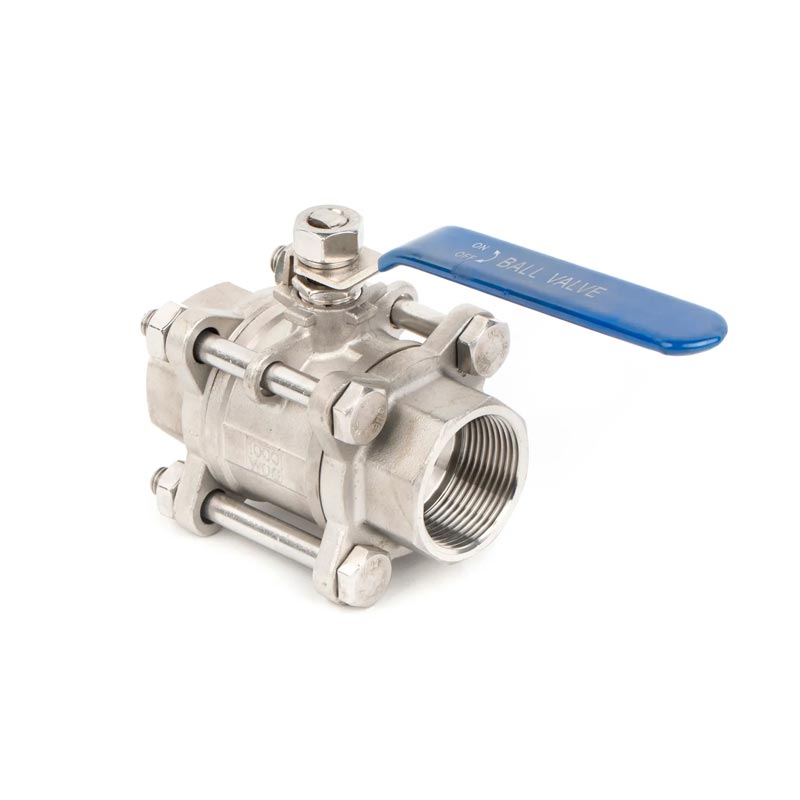

La valve à billes de 3 pc en acier inoxydable de Joepai offre sans précédent fiabilité et performance pour les applications industrielles exigeantes. C'est La conception polyvalente et le corps en acier inoxydable résistant à la corrosion en font un Excellent choix pour les industries telles que le traitement des produits chimiques, l'eau Traitement, nourriture et boisson et pétrole et gaz. Avec son facile à entretenir 3 Conception de la pièce et connexions filetées sécurisées, cette valve assure la fuite serrée performance et durabilité durable. Choisissez Joepai pour votre valve choix et profitez de la haute qualité, du soutien et du service mondial.
Norme de thread: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
Pression maximale: 6,4MPA
Plage de température: -20c ~ 232C
Moyen approprié: eau, huile, air et certains liquides corrosifs
Tige d'épreuve / port complet
Corps de casting d'investissement
1000psi (PN64) W.O.G
Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
| 1 | CAPUCHON | CF8M / CF8 / WCB | 8 | TIGE | SS316 / SS304SS |
| 2 | Rondelle de boulon | SS304 / SS / SS316 | 9 | Laveuse de poussée | Ptfe |
| 3 | Noix hexarrière | SS304 / SS / SS316 | 10 | EMBALLAGE | Ptfe |
| 4 | BOULON | SS304 / SS / SS316 | 11 | GLANDE | SS304 / SS |
| 5 | CORPS | CF8M / CF8 / WCB | 12 | Laveuse de printemps | SS304 / SS |
| 6 | SIÈGE | Ptfe | 14 | Noix de tige | SS304 / SS |
| 7 | BALLE | SS316 / SS304 / SS | 15 | Bloquer uniquement la retraite | SS |
| DN | G | D | L | W | H1 | H2 | E1 | E2 | Rampe | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Contrôle de soupape à billes 3-PC en acier inoxydable Les conduits d'air chaud doivent avoir de bonnes performances d'étanchéité, car les poêles à air chaud sont des équipements à haute température et à haute pression, et le carburant utilisé est également inflammable, explosif et toxique, ils doivent donc avoir de bonnes performances d'étanchéité. Le système de poêle à souffle chaud est équipé de conduits d'air froid, de commutateurs d'air chaud, etc.
Parmi eux, le conduit d'air froid doit assurer des performances d'étanchéité et est généralement soudé avec des plaques en acier d'une épaisseur de 4 à 12 mm. Pour résoudre la contrainte thermique causée par la différence de température de l'air froid entre l'été et l'hiver, il est nécessaire d'installer des anneaux d'expansion et des soupapes à billes 3-PC en acier inoxydable sur les conduits d'air froid. Le soutien du conduit d'air froid doit être éloigné de l'anneau d'extension pour éviter de gêner l'expansion et la contraction libre du conduit d'air froid.
