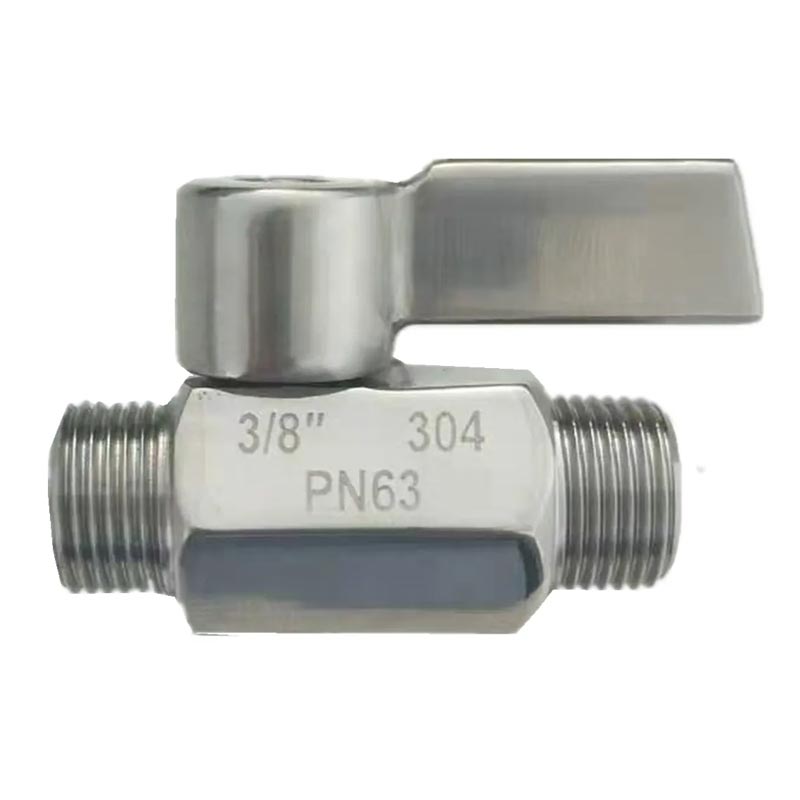

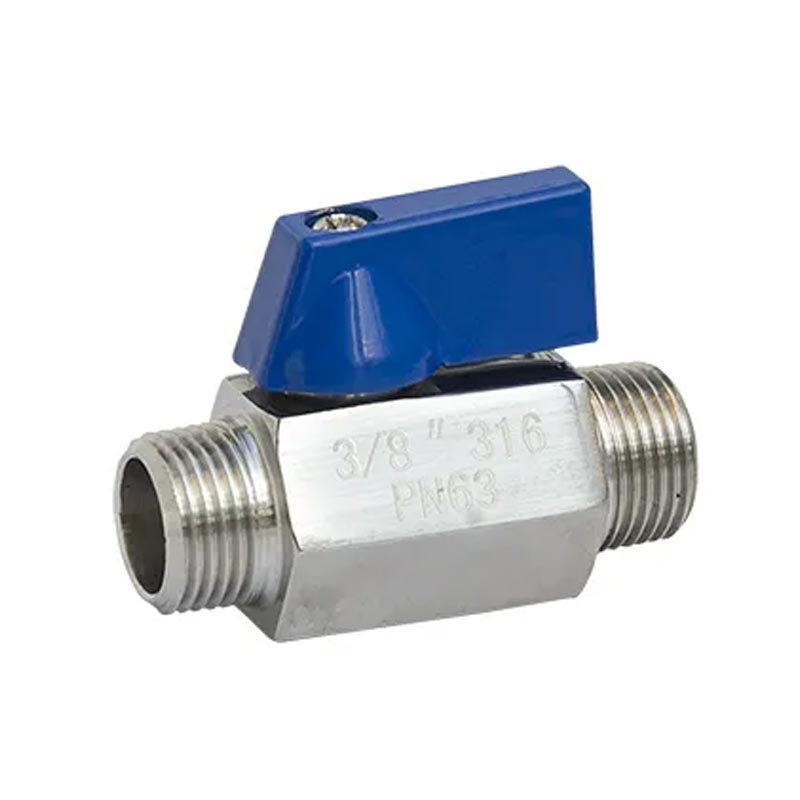

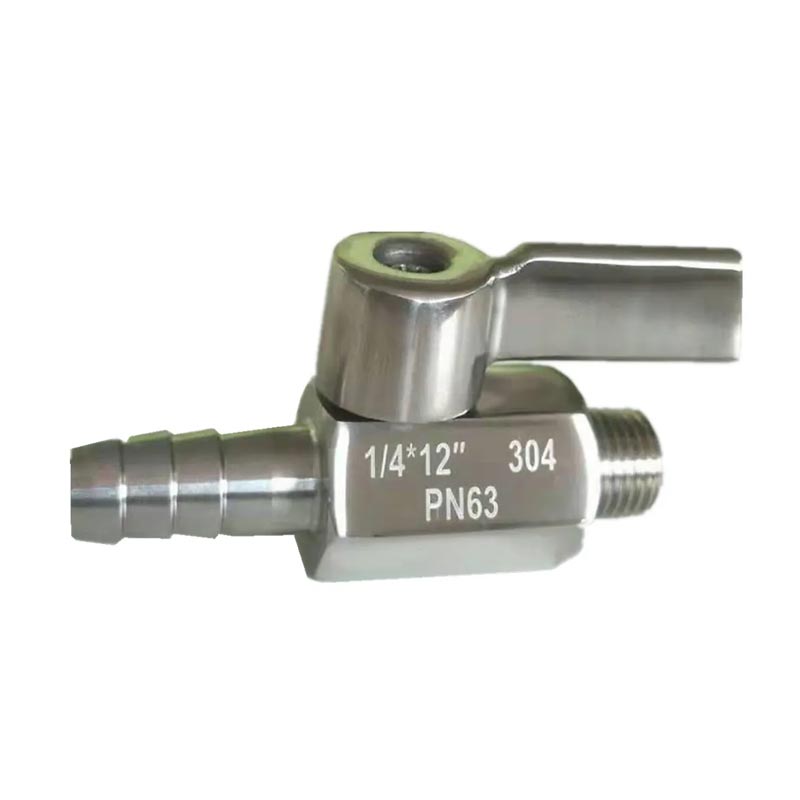

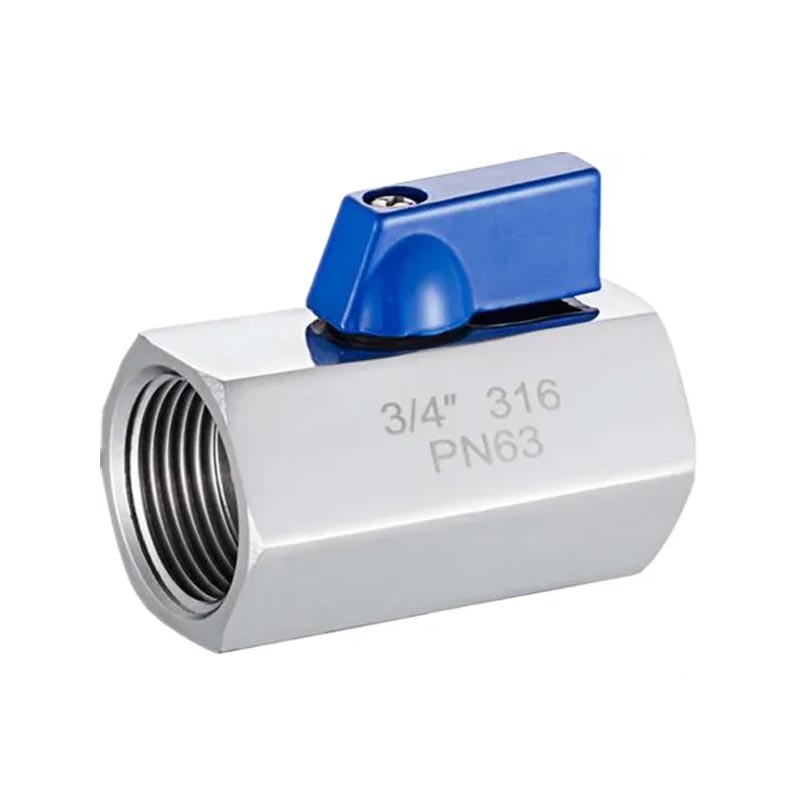

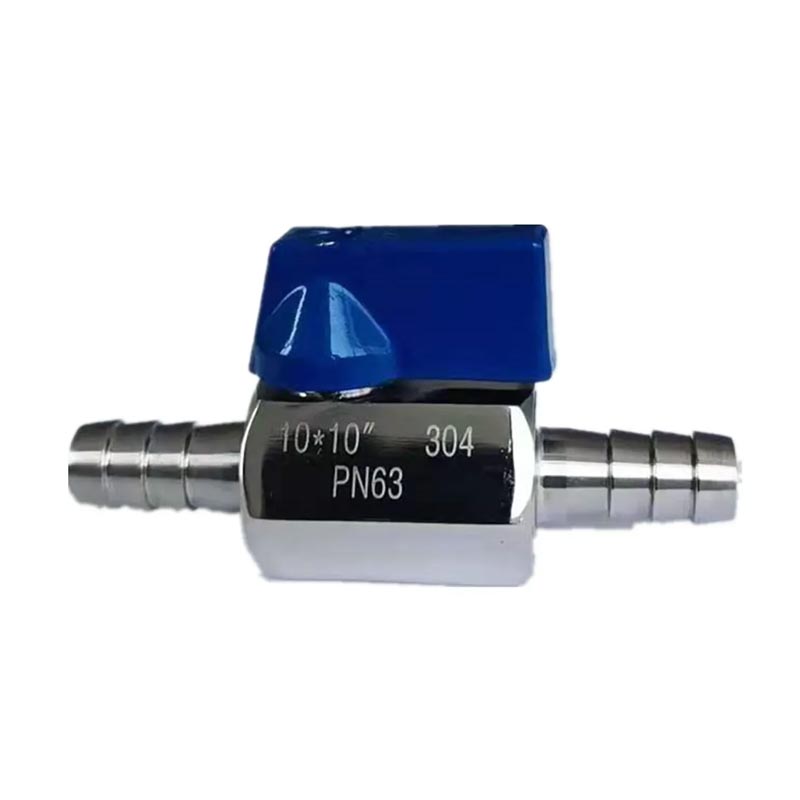

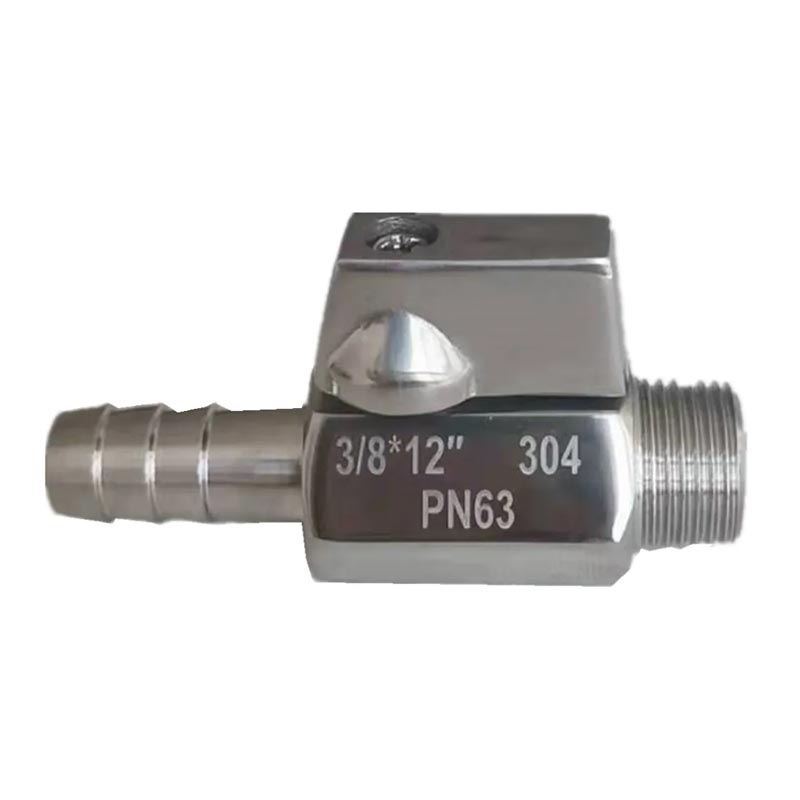

JOEPAI MINE DE MINE DE MINE DE MINPEUR FILÉE DU MINE DE MINE pont entre les connexions filetées rigides et les systèmes de tuyaux flexibles, avec Adaptabilité forte et scellage fiable. C'est une valve à billes indispensable dans le contrôle de débit de petite et moyenne taille.
Conception de tige d'épreuve
Forge de précision entièrement silice
Port réduit
Poignée opérée
Spécification: 1/8 "-3/4"
Matériel: SS304 SS316
Pression: 1000wog / psi pn63
Matériel de siège: PTFE RPTFE
Finition: polissage de surface
Température de travail: -20c-232 ℃
Convient: moyen: eau, pétrole, gaz
Norme de conception: ASME B16.34
Extrémités filetées: ANSIB.20.1 (NPT): BS21; Din2999 / 259; IS0228 / 1; JISB03; IS07 / 1
Inspection et test: API598 / MSS SP-110 / EN 12266
Diverses normes de fil disponibles
1. Compact et léger: la caractéristique la plus importante des mini-vannes de tuyau de mamelon fileté en acier inoxydable
est leur petite taille, leur poids léger et leur facilité d'installation dans les environnements
avec un espace limité, comme les micro-pompes, les instruments de précision, Medical
équipement et autres champs.
2. Scellant fiable: matériaux d'étanchéité de haute qualité tels que PTFE
(Polytetrafluoroéthylène), NBR (caoutchouc nitrile), etc. sont utilisés pour s'assurer
Excellentes performances d'étanchéité dans différents supports, températures et
pressions.
3. Fonctionnement flexible: il est généralement équipé de plusieurs modes de conduite
comme manuel, pneumatique et électrique pour répondre aux besoins opérationnels en
différentes situations, et le couple de fonctionnement est petit, ce qui facilite la
contrôler à distance.
4. Fort résistance à la corrosion: les matériaux du corps de la valve sont divers, tels
comme acier inoxydable, laiton, acier en alliage, etc., qui ont une bonne corrosion
résistance et convient pour contrôler divers milieux corrosifs.
5. durée longue durée: en raison de sa structure simple, peu de composants et le
garantie des matériaux de haute qualité et des processus de fabrication de précision,
Les mini-vannes à billes ont généralement une durabilité élevée et une longue durée de vie.

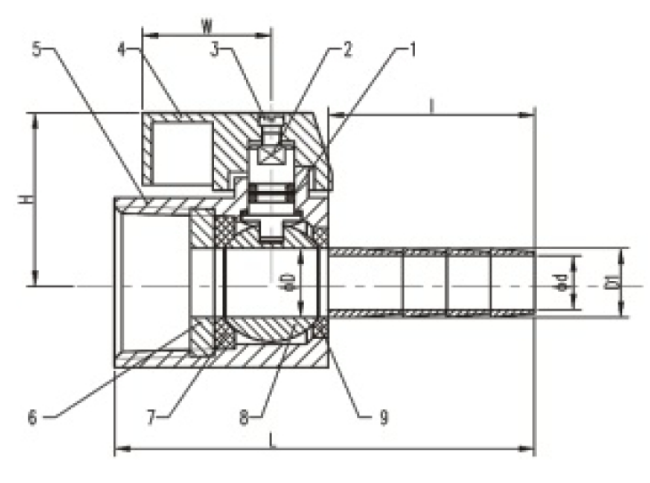

| NON. | Nom de pièce | MATÉRIEL | |
| 1 | Joint torique | Nbr | Nbr |
| 2 | TIGE | SS304 | SS304 |
| 3 | BOULON | SS304 | SS304 |
| 4 | POIGNÉE | Alliage d'alumim / cf8 | Alliage en aluminium / cf8 |
| 5 | CORPS | CF8 | CF8 |
| 6 | CAPUCHON | CF8 | CF8 |
| 7 | Siège à balle (a) | Ptfe | Ptfe |
| 8 | BALLE | SS304 | SS304 |
| 9 | Siège à balle (b) | Ptfe | Ptfe |
| 1/8 "1/4" 3/8 " | 1/2 ” | 3/4 ” | |||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | Φ7 | Φ8 | Φ10 | Φ12 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ16 | Φ20 |
