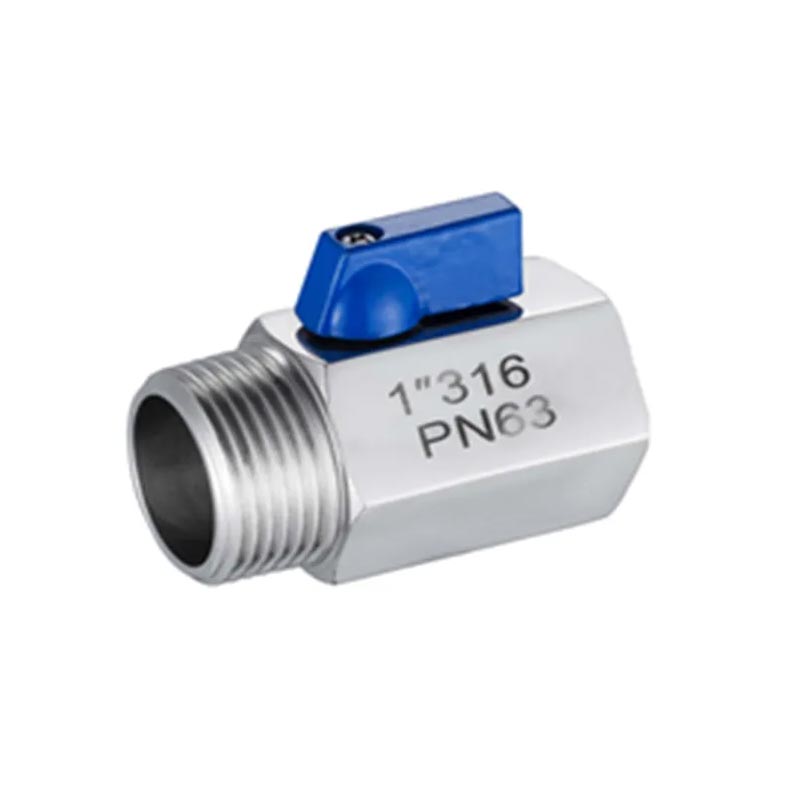

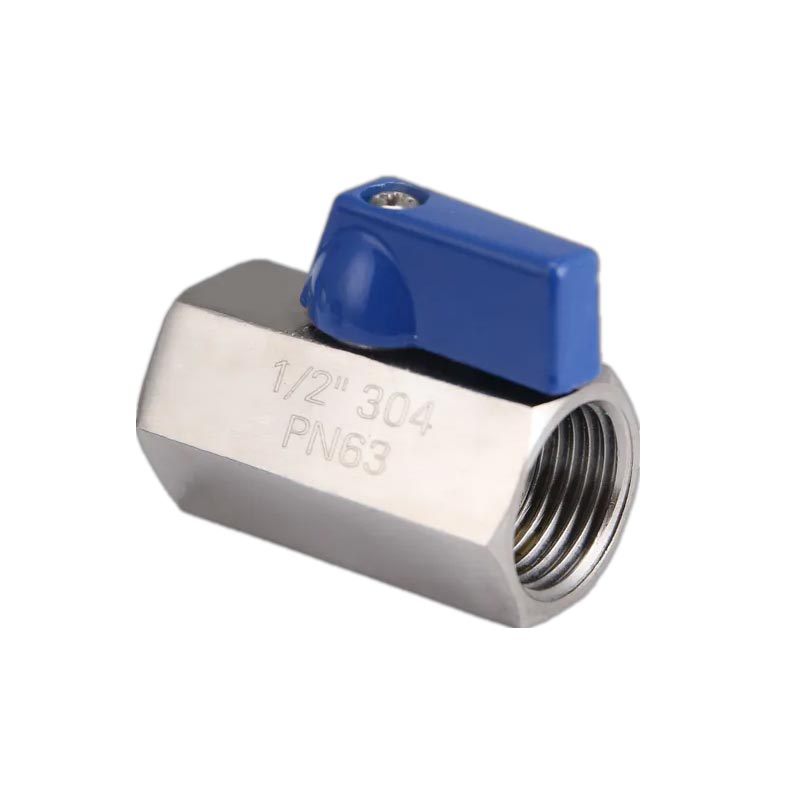

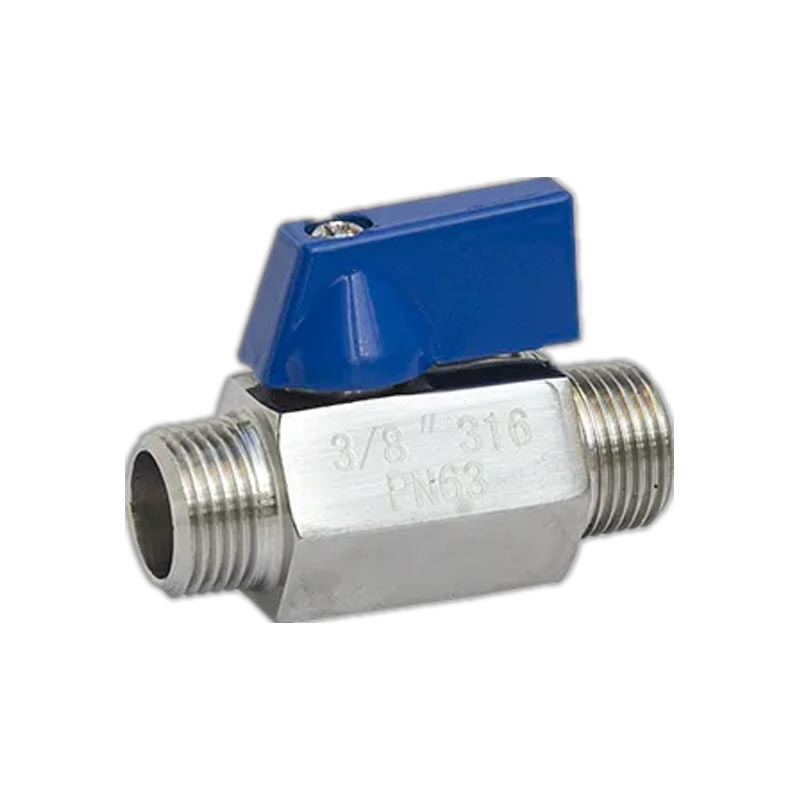

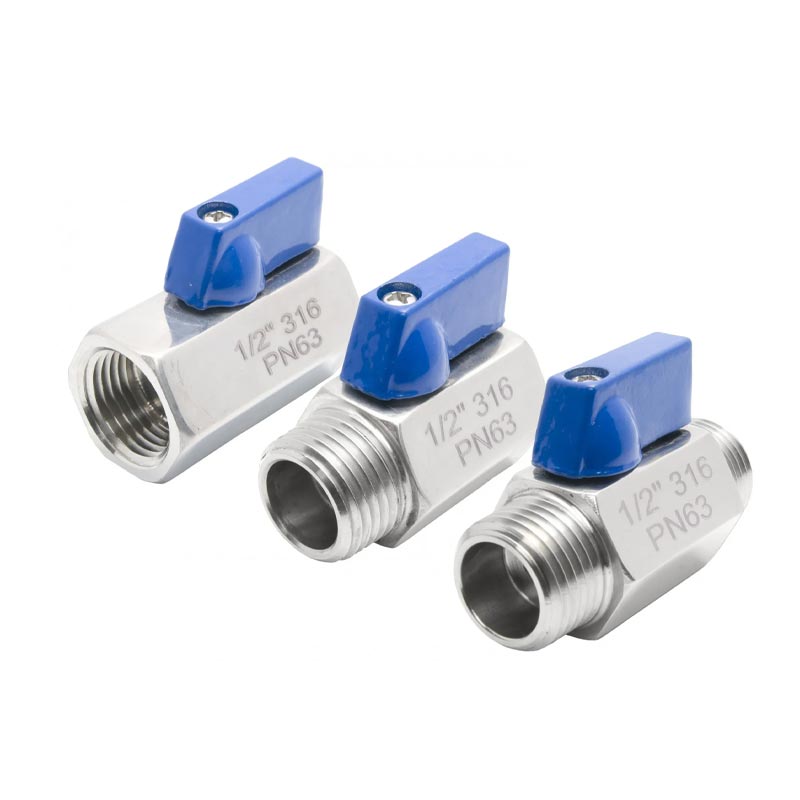

Mini robinet à tournant sphérique fileté en acier inoxydable

Le mini robinet à tournant sphérique fileté en acier inoxydable JOEPAI n'est pas une simple version réduite d'un robinet à tournant sphérique standard, mais un élément de commande de précision spécialement conçu pour les équipements compacts et les applications à faible débit. Fabriqué par moulage de précision avec un corps intégralement formé, il couvre des diamètres d'alésage nominaux allant de DN6 à DN25 (1/8" à 1") et est disponible en matériaux SS304 et SS316 pour répondre aux différentes exigences de résistance à la corrosion. Tout en conservant les principaux avantages des robinets à tournant sphérique standard (fonctionnement rapide à 90°, résistance au débit proche de zéro et étanchéité fiable), il permet de réduire considérablement la taille, le poids et l'encombrement de l'installation. Des fonctionnalités telles qu'une tige anti-éclatement pour la sécurité opérationnelle, des sièges en PTFE pour des performances sans fuite à long terme et la prise en charge de plusieurs normes de filetage, notamment NPT, BSPP, BSPT, garantissent une intégration flexible dans les systèmes de tuyauterie mondiaux. Qu'elle soit utilisée dans des instruments de laboratoire, des microcompresseurs d'air, des conduites d'eau potable ou des panneaux de commande d'automatisation, la mini vanne à bille JOEPAI offre un contrôle d'arrêt stable, fiable et de qualité industrielle, même dans les environnements les plus restreints en espace.

Qu'est-ce qu'un mini robinet à tournant sphérique en acier inoxydable ?

Un mini robinet à bille en acier inoxydable fait généralement référence à un robinet d'arrêt quart de tour avec un alésage nominal allant de DN6 à DN25 (1/8" à 1"), fabriqué avec un corps en acier inoxydable 304 (CF8) ou 316 (CF8M).

Sa fonction principale est d'ouvrir ou de fermer le pipeline en faisant tourner une boule sphérique avec un trou traversant circulaire. Il appartient à la catégorie des vannes d’arrêt et non des vannes de régulation.

Par rapport aux vannes à bille standard, elle offre une optimisation approfondie de l'espace d'installation, du poids, du coût et du couple de fonctionnement, ce qui la rend particulièrement adaptée à l'intégration dans des équipements modulaires et des systèmes de tuyauterie compacts.

Scénarios d'application

Instruments de précision de laboratoire: Contrôle tout ou rien de volumes de gaz ou de micro-fluides, nécessitant un faible volume mort et une contamination nulle.

Microcompresseurs d'air et systèmes pneumatiques: Cyclage haute fréquence avec faible couple et longue durée de vie.

Équipement d'eau potable et d'eau pure: Le matériau 316L avec alésage interne poli empêche la lixiviation des métaux lourds.

Analyseurs chimiques et équipements pharmaceutiques: Joints résistants à la corrosion compatibles avec divers acides et alcalis faibles.

Dans les aspects subtils de la production industrielle et de la vie quotidienne, il y a des composants clés souvent cachés qui déterminent l'efficacité et la qualité - Mini robinet à tournant sphérique fileté en acier inoxydable. En tant que membre important du fluide systèmes de contrôle, notre mini vanne à bille est devenue un élément indispensable de l'industrie moderne avec sa structure exquise, des performances efficaces et une large gamme d'applications. Cet article sera plongez dans le principe de fonctionnement des mini vannes à bille.

Principe de fonctionnement

Le mini robinet à tournant sphérique fileté en acier inoxydable, comme son nom l'indique, est un type de robinet à tournant sphérique qui est compact en taille et en structure. Son principe de fonctionnement est similaire à celui d'un robinet à bille ordinaire, dont le composant central est une bille avec un trou traversant (appelé bille de vanne), qui tourne pour ouvrir et fermer la vanne.

Quand le trou traversant sur la sphère est aligné avec l'entrée et la sortie du valve, le fluide peut passer en douceur et la valve est à l'état ouvert ; Sur au contraire, lorsque la sphère tourne de 90 degrés, le trou traversant est fermé par les surfaces d'étanchéité des deux côtés du corps de vanne, le fluide est coupé éteint et la vanne est fermée.

Cette simple action de rotation n'est pas seulement facile à fonctionner, mais a également d'excellentes performances d'étanchéité, ce qui en fait un idéal choix pour contrôler le débit de fluide.

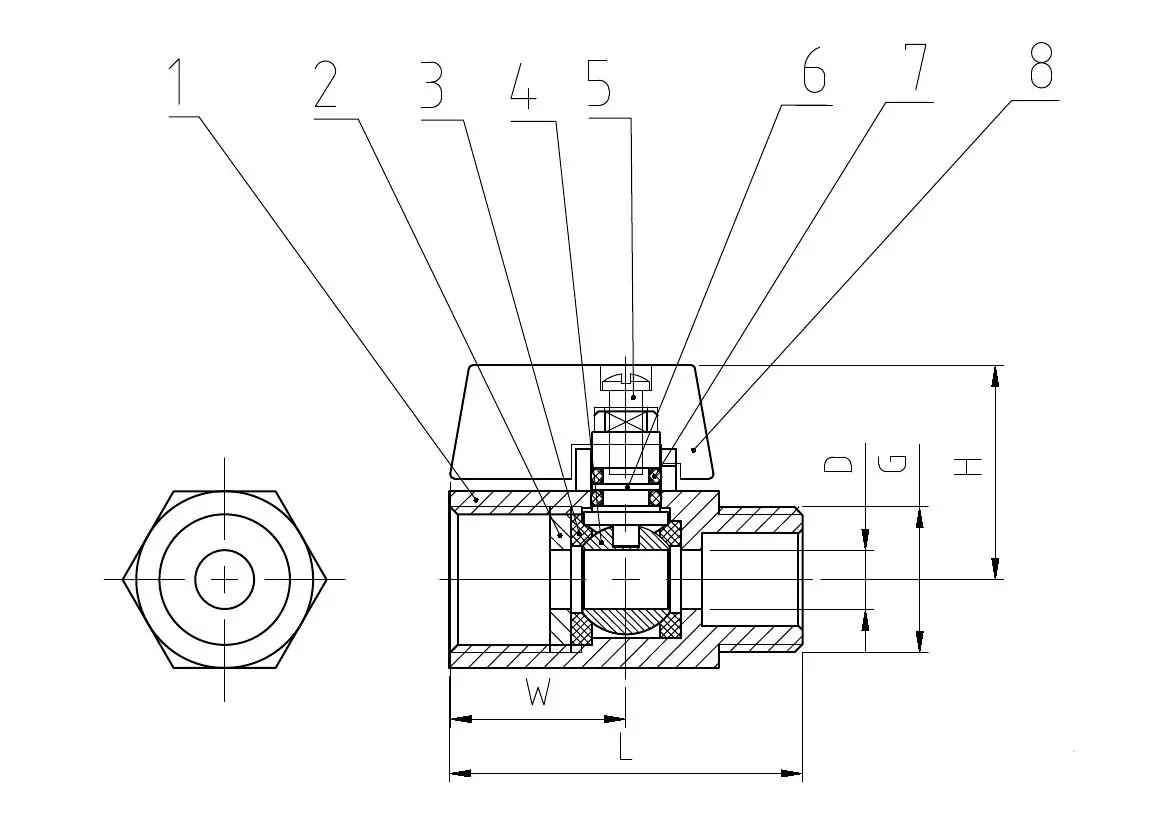

Principales pièces et matériaux

Dimensions principales

FAQ

1. Quelle est la pression de service maximale pour ce mini robinet à tournant sphérique ?

Évalué à 1 000 WOG (PN63), adapté aux systèmes d'eau, de pétrole, de gaz et à la plupart des systèmes de fluides basse à moyenne pression.

2. Comment choisir entre SS304 et SS316 ?

SS304 (CF8) — Convient aux applications générales d’eau, de pétrole et de gaz.

SS316 (CF8M) — Recommandé pour les environnements contenant des chlorures, de l'eau de mer ou des milieux acides, offrant une résistance supérieure à la corrosion.

3. Quelles normes de thread sont prises en charge ?

NPT, BSPP, BSPT sont tous pris en charge. Veuillez préciser votre préférence lors de la commande.

4. Quelle est la plage de température de fonctionnement ?

Plage standard : -20°C à 200°C (-4°F à 392°F). Le siège en PTFE assure une étanchéité stable sur toute la gamme.

Pour les conditions de températures élevées, des sièges PPL sont disponibles, résistant jusqu'à 300°C.

5. Est-il adapté aux systèmes d’eau potable ?

Oui. La combinaison de matériaux SS316L + PTFE convient aux conduites d'eau potable.

6. Proposez-vous une personnalisation OEM ou ODM ?

Oui. Les personnalisations incluent les styles de poignée, la gravure du corps, les dimensions de longueur et les types de filetage.

Veuillez fournir vos dessins ou spécifications, et notre équipe d'ingénierie vous répondra avec une solution technique dans les 24 heures.
