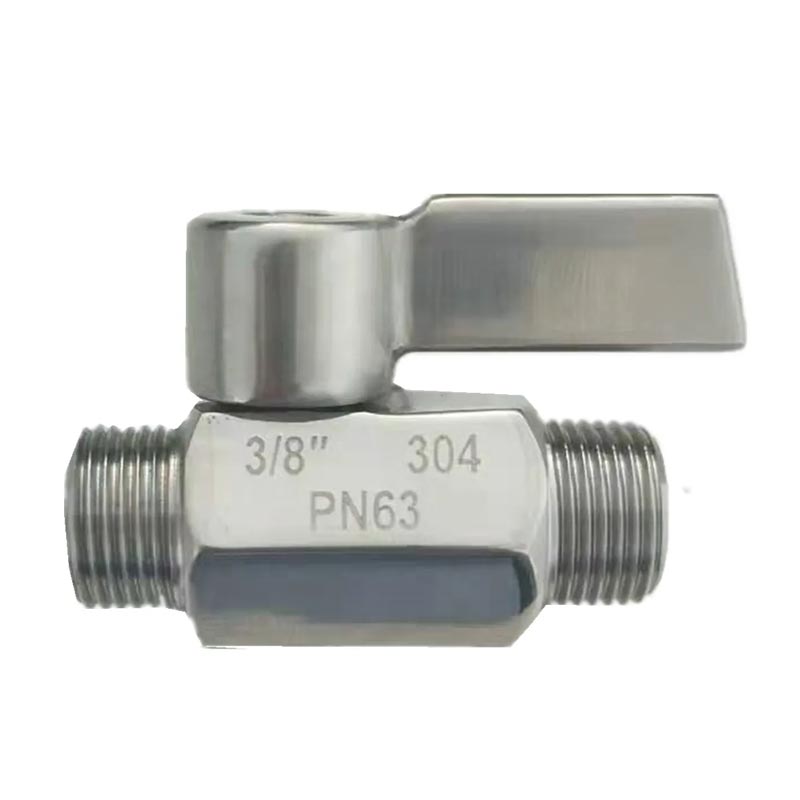

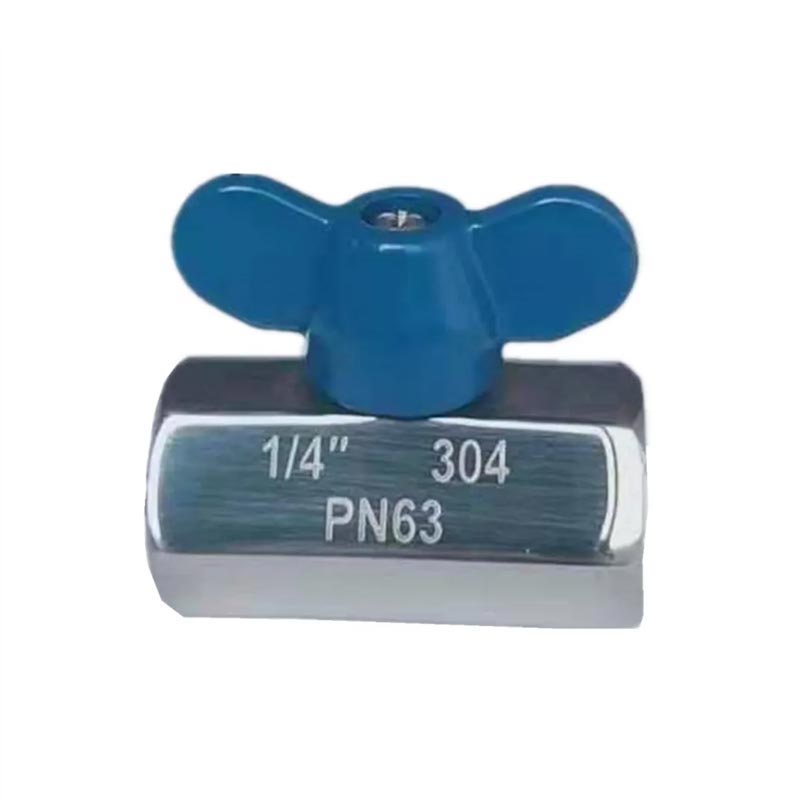

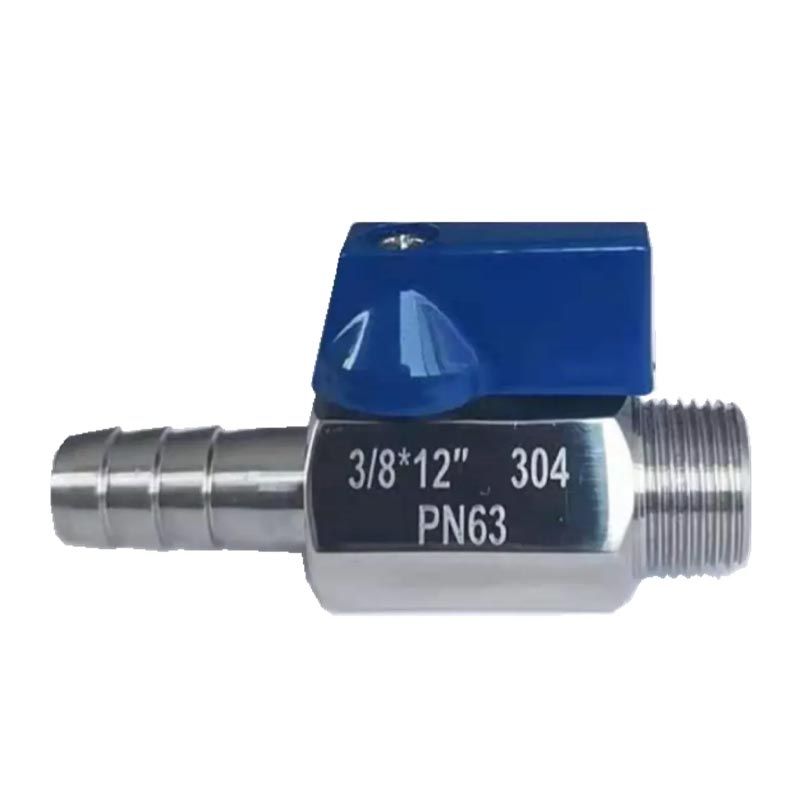

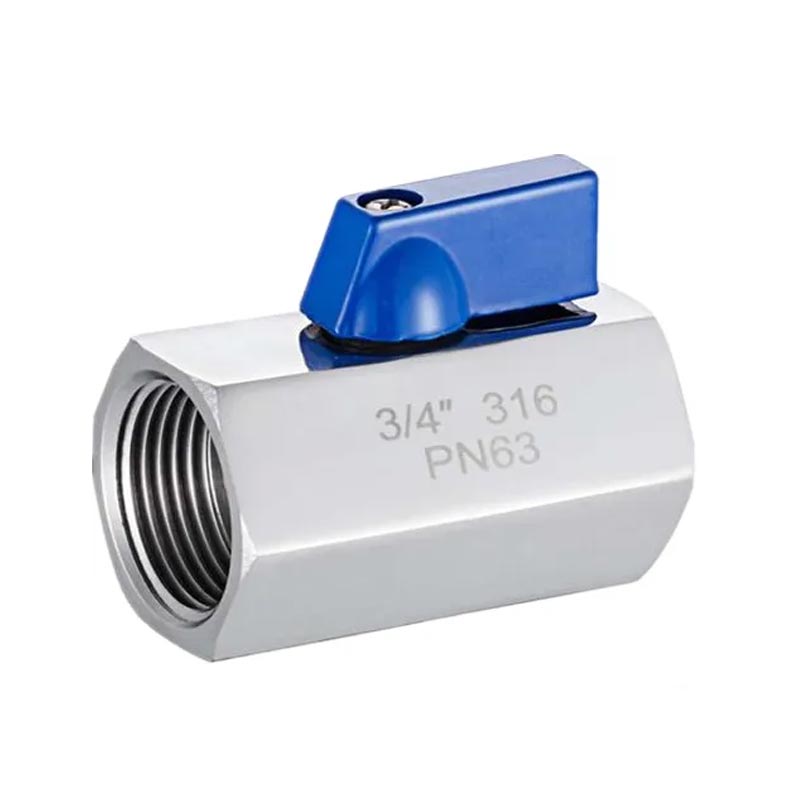

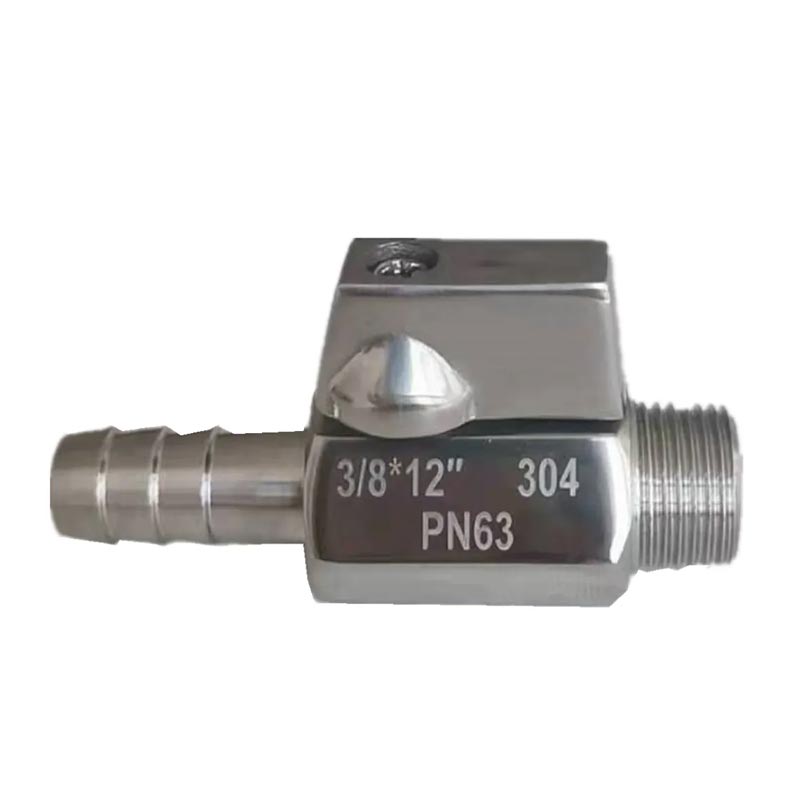

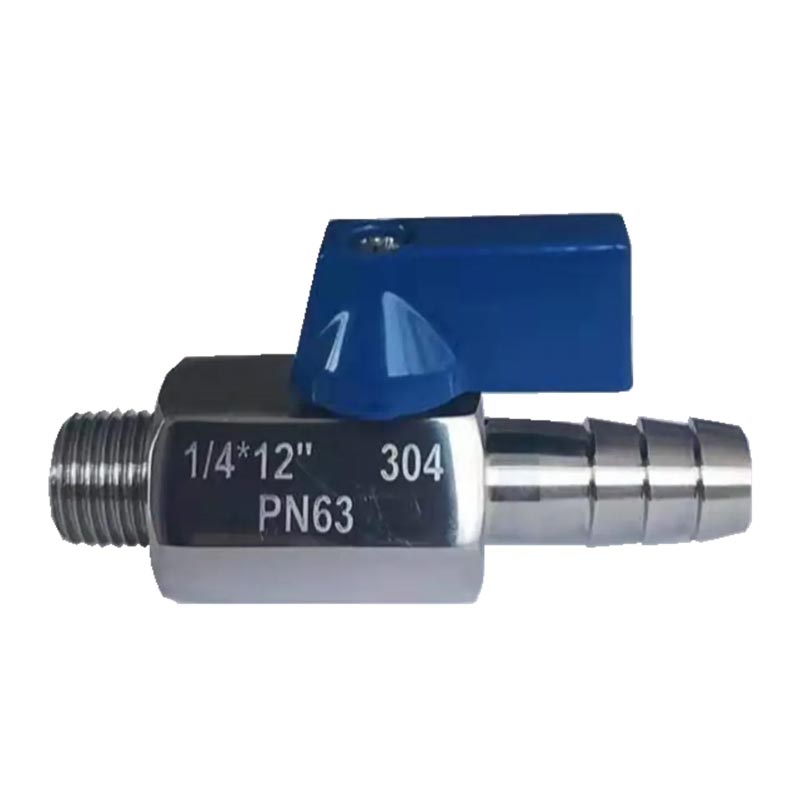

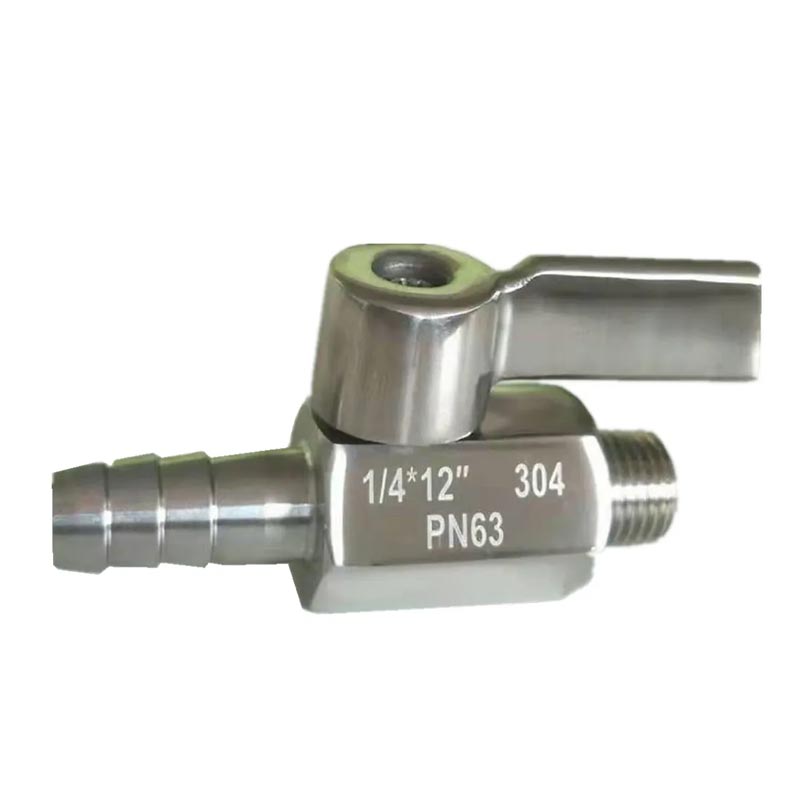

La mini-soupape de bille en acier inoxydable à filetage durable Joepai est conçue avec le concept de "petit volume, grandes performances" pour atteindre un liquide efficace contrôle dans un espace compact, ce qui en fait un choix d'ouverture et de clôture idéal Systèmes de fluide de précision.
La mini-soupape à billes en acier inoxydable fileté est une valve qui utilise une balle avec un canal circulaire en tant que membre d'ouverture et de fermeture. La balle tourne avec La tige de la valve pour réaliser l'action d'ouverture et de clôture. Son ouverture et Le membre de fermeture est une boule perforée qui tourne autour d'un axe perpendiculaire au canal pour atteindre l'ouverture et la fermeture le canal.
Notre mini-valve à balle joue un important rôle dans l'industrie et la vie quotidienne en raison de sa petite taille, de sa légèreté et scellage fiable. À l'avenir, avec la tendance de développement de l'intelligence, Protection de l'environnement, conservation de l'énergie et haute précision, Les prospects de demande seront encore plus larges.
Taille: 1/8 "-1" (DN6 ~ DN25)
Pression de travail: 1000wog (PN63)
Tige d'épreuve / port réduit
Opérateur: levier
Casting d'investissement
Norme matérielle:
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
Matériel de siège: PTFE RPTFE
Finition: polissage de surface
Température de travail: -20c-232 ℃
Convient: moyen: eau, pétrole, gaz
Norme de conception: ASME B16.34
Extrémités filetées: ANSIB.20.1 (NPT): BS21; Din2999 / 259; IS0228 / 1; JISB03; IS07 / 1
Inspection et test: API598 / MSS SP-110 / EN 12266
eau, pétrole, gaz et certains liquides corrosifs (W.O.G)
Équipement utilisé dans des industries telles que la construction urbaine, les produits chimiques, métallurgique, pétrole, pharmaceutique, aliment, boisson, environnement protection, etc.

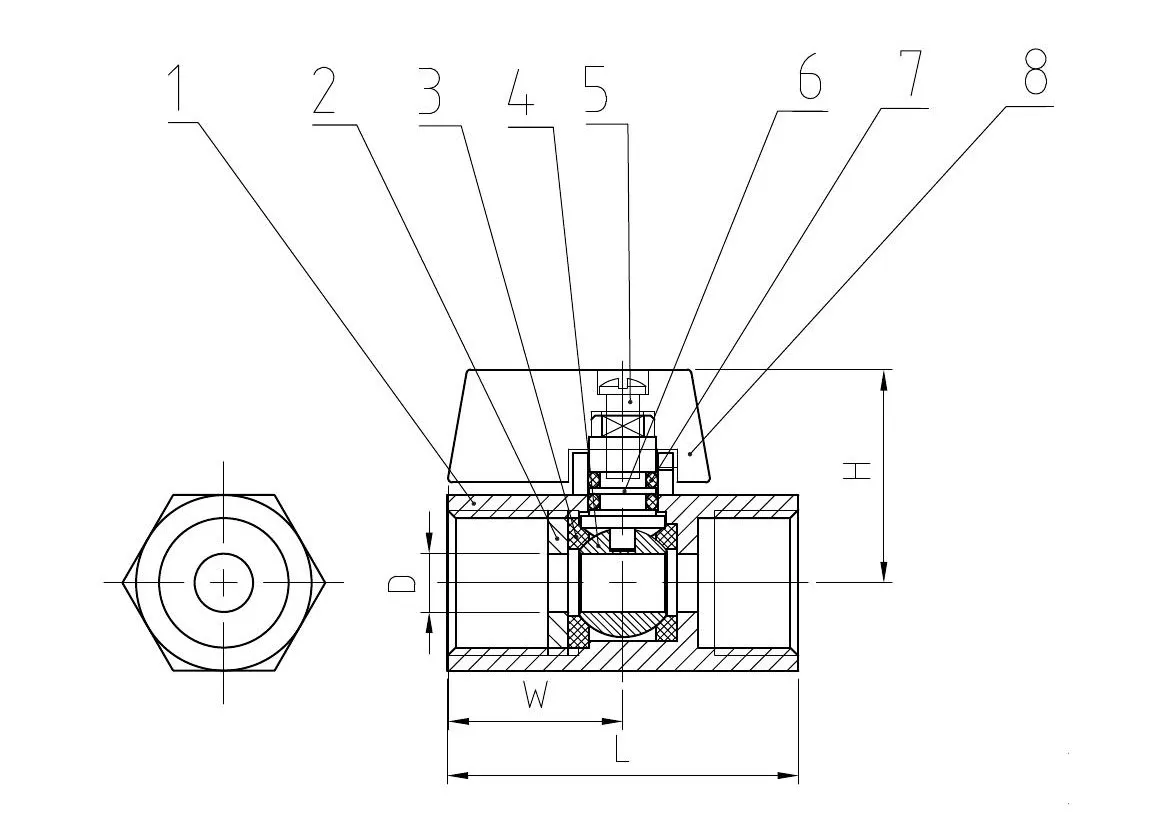

| NON. | Nom de pièce | MATÉRIEL | |
| 1 | CORPS | CF8 | CF8M |
| 2 | CAPUCHON | CF8 | CF8M |
| 3 | SIÈGE | Ptfe | Ptfe |
| 4 | BALLE | SS304 | SS316 |
| 5 | BOULON | SS304 | SS304 |
| 6 | TIGE | SS304 | SS316 |
| 7 | Joint torique | Nbr | Nbr |
| 8 | POIGNÉE | Alliage en aluminium | Alliage en aluminium |
| DN | G | D | L | W | H |
| 6 | 1/8 " | 7 | 42 | 22.8 | 26.5 |
| 8 | 1/4 " | 7 | 42 | 22.8 | 26.5 |
| 10 | 3/8 " | 7 | 42 | 22.8 | 26.5 |
| 15 | 1/2 " | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4 " | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1 " | 15 | 65 | 22.8 | 34 |
