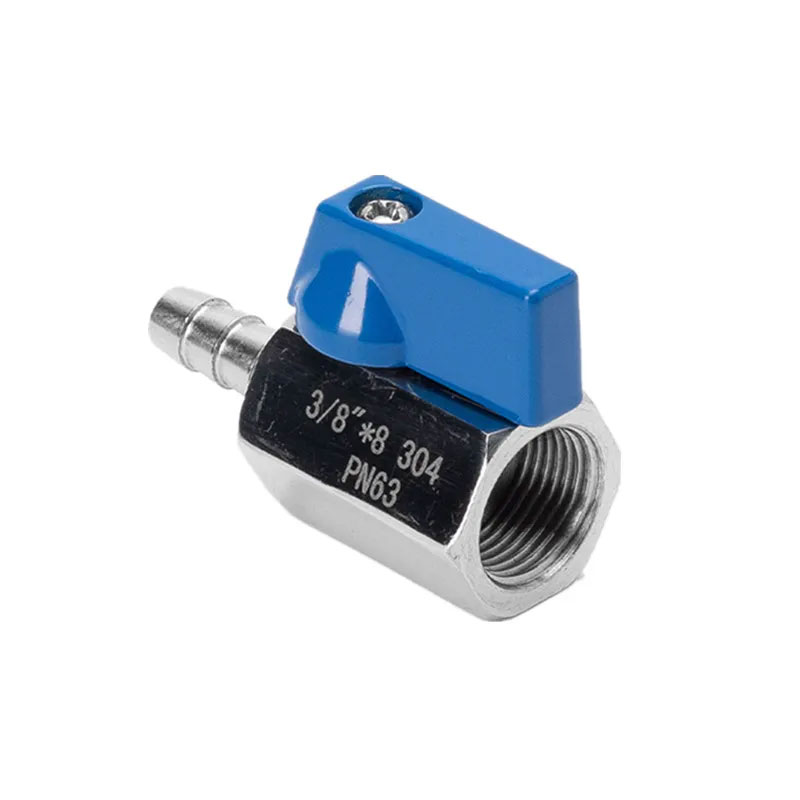

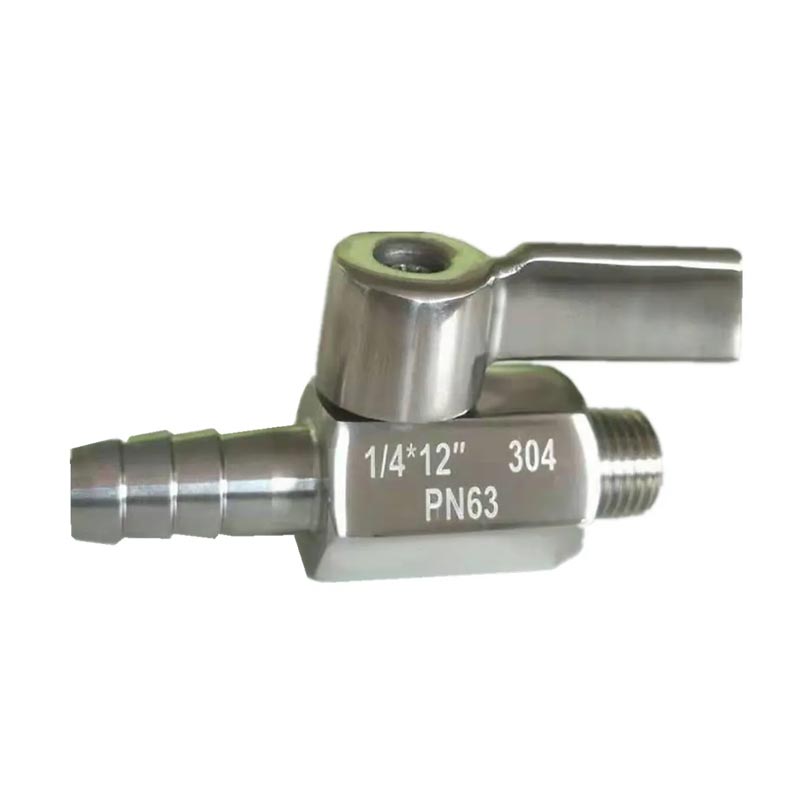

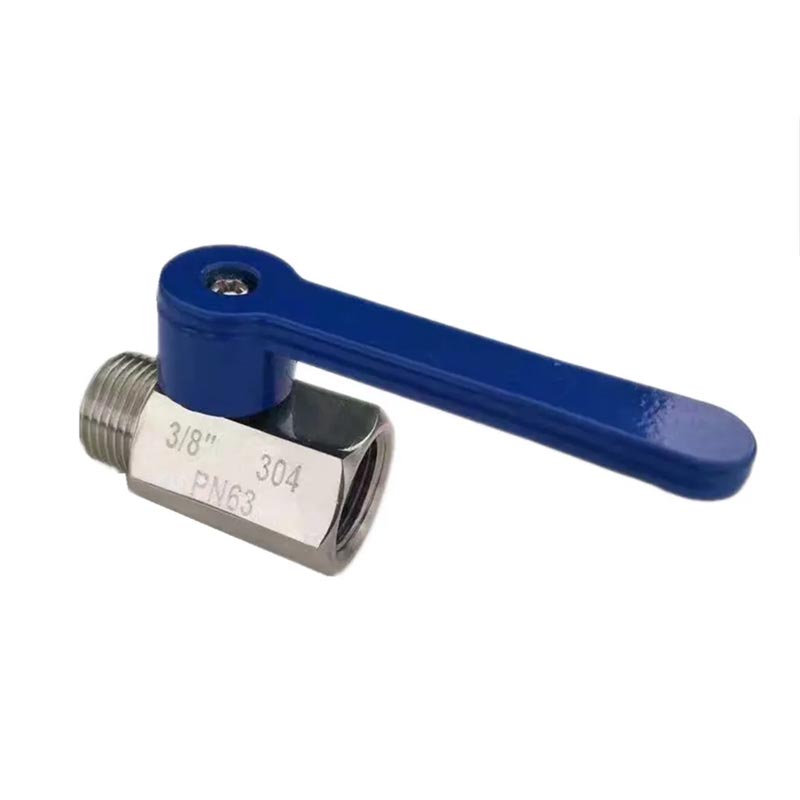

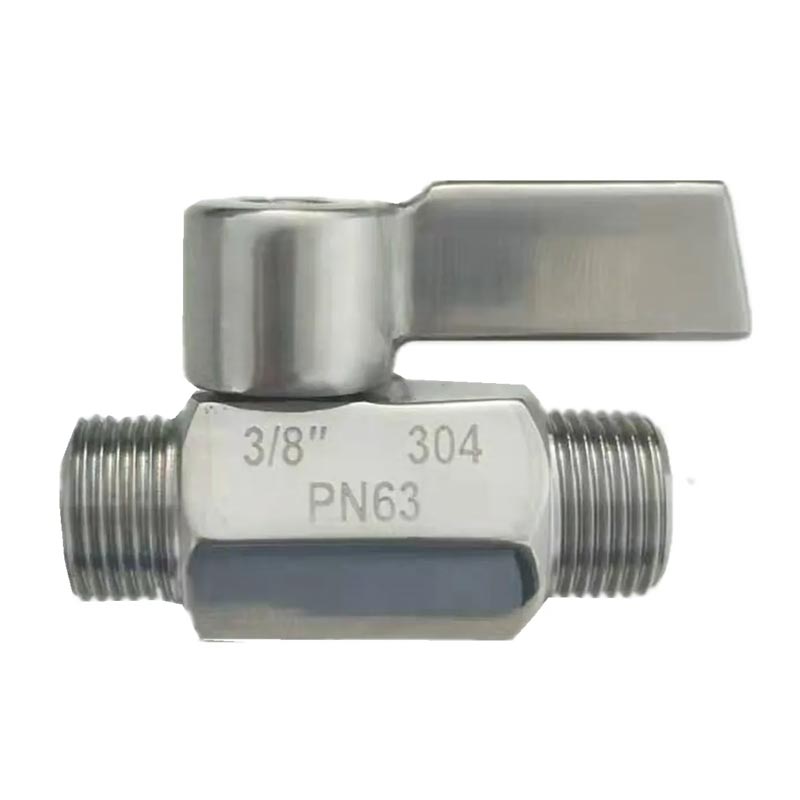

JOEPAI MINE DE BALLE DE MINE DE BALIE DE HAUTEUR JOEPAI, combiner les deux exigences opposées de la «manipulation facile» et de la «précision et compacité ". spécialement conçue pour les environnements d'exploitation à haute fréquence de Microsystems, répondant à la demande plus élevée d'utilisation conviviale dans les utilisateurs dans systèmes industriels et civils.
Taille: 1/8 "-1" (DN6 ~ DN25)
Pression de travail: 1000wog (PN63)
Tige d'épreuve / port réduit
Opérateur: levier à longue poignée
Casting d'investissement
Norme matérielle:
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
Matériel de siège: PTFE RPTFE
Finition: polissage de surface
Température de travail: -20c-232 ℃
Convient: moyen: eau, pétrole, gaz
Norme de conception: ASME B16.34
Extrémités filetées: ANSIB.20.1 (NPT): BS21; Din2999 / 259; IS0228 / 1; JISB03; IS07 / 1
Inspection et test: API598 / MSS SP-110 / EN 12266
Diverses normes de fil disponibles: BSP (P), BSPT, NPT
Avec l'avancement de la technologie et le développement de l'industrie, le
Les champs d'application des mini-vannes à billes seront encore élargis, et
La technologie continuera d'innover.
1. Intelligence: combiner des technologies avancées telles que l'Internet de
Des choses et des mégadonnées pour obtenir une surveillance à distance et un contrôle intelligent
mini-vannes à billes, améliorant le niveau d'automatisation et l'efficacité opérationnelle
du système.
2. Intégration: intégration de mini-vannes à billes avec un autre contrôle du fluide
composants, capteurs, etc. pour former un fluide multifonctionnel et intégré
Système de contrôle qui répond aux exigences d'application plus complexes.
3. Protection de l'environnement et conservation de l'énergie: adoption de nouveaux
Matériaux respectueux de l'environnement, optimisation de la conception structurelle, réduisant
consommation d'énergie et émissions et répondre aux exigences du vert
Fabrication et développement durable.
4. Haute précision: avec l'avancement de la technologie d'usinage de précision,
La précision de fabrication des mini-vannes à billes continuera de s'améliorer
répondre aux exigences de contrôle des fluides de précision plus élevée.
Manche à longue poignée en acier inoxydable mini-soupape à billes, comme un
composant important des systèmes de contrôle des fluides, joue de plus en plus
rôle important dans la production industrielle et la vie quotidienne en raison de son compact,
Caractéristiques efficaces et fiables. Avec l'avancement continu de
Technologie et expansion des champs d'application, le développement futur
Les perspectives de mini-valve à balle seront
encore plus large.

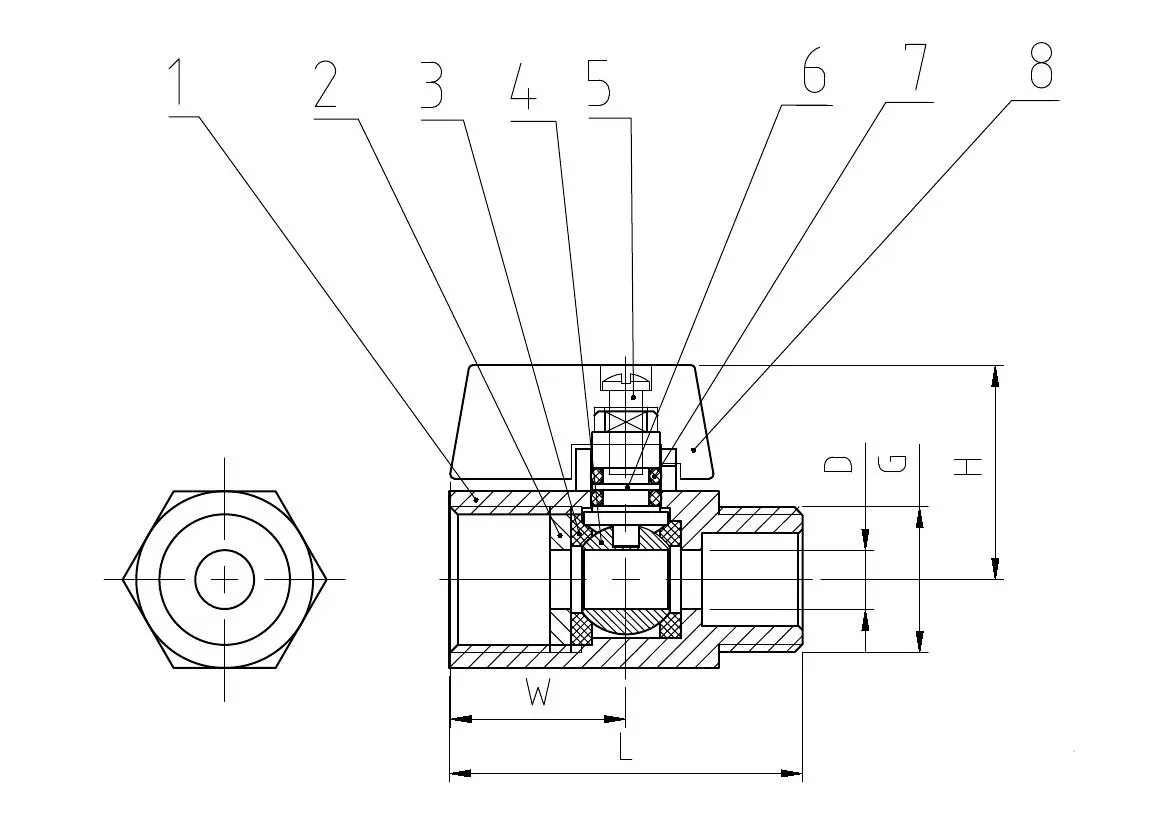

| NON. | Nom de pièce | MATÉRIEL | |
| 1 | CORPS | CF8 | CF8M |
| 2 | CAPUCHON | CF8 | CF8M |
| 3 | SIÈGE | Ptfe | Ptfe |
| 4 | BALLE | SS304 | SS316 |
| 5 | BOULON | SS304 | SS304 |
| 6 | TIGE | SS304 | SS316 |
| 7 | Joint torique | Nbr | Nbr |
| 8 | POIGNÉE | Alliage en aluminium | Alliage en aluminium |
| DN | G | D | L | W | H |
| 6 | 1/8 " | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4 " | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8 " | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2 " | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4 " | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1 " | 15 | 65 | 22.8 | 34 |
