Valve de papillons doublés de vitesse de verrou

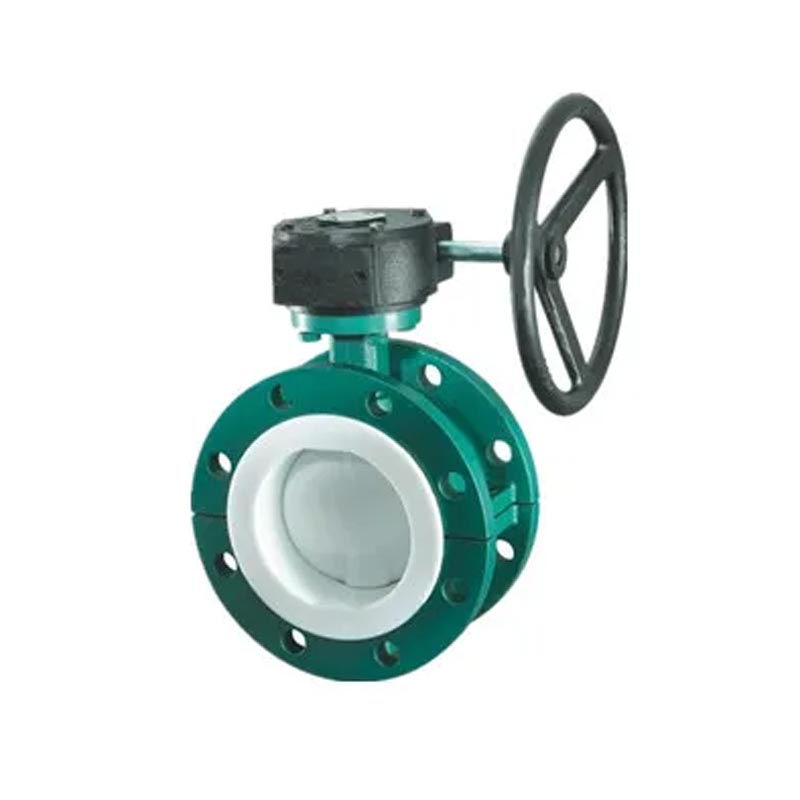

Valve Joepai Gear à ver de haute qualité opéré U Butfly à la bride Valve de papillons combinant des structures robustes avec une protection complète de doublure, il a un contrôle de liquide stable, scellé et sûr dans des champs tels que le génie chimique, la métallurgie, la puissance et la protection de l'environnement. La structure de bride intégrée en forme de U améliore la rigidité de l'installation et est compatible avec diverses interfaces de bride standard.

L'engrenage à ver durable Joepai a fonctionné une vanne de papillons doublé de bride U Comprend une structure entièrement doublée et une conception de renforcement en U, en fabriquant Il convient particulièrement au transport médiatique chimique et corrosif applications. Son système de conduite d'équipement à verres est largement utilisé dans le secteur industriel mondial Systèmes de contrôle des fluides et est une valve sûre, efficace et économique.

Worm Gear Operated U Flange Lined Butterfly Valve

Spécification

NON. Nom de pièce Matériel Matériau facultatif Worm Gear Operated U Flange Lined Butterfly Valve
1 Corps DEPUIS CI, WCB, acier inoxydable
2 O anneau Nbr EPDM, FKM
3 Bague Ptfe
4 Épingle ASTM A276 416 316, 17-4ph
5 Arbre ASTM A276 416 316, 17-4ph
6 Disque Fer ductile plaqué ASTM A351 CF8 / CF8M, B148 C954 / C958
7 Siège Nbr EPDM, FKM

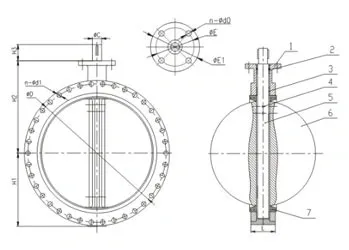

Données de dimensions (mm)

TAILLE L EN 1092-2 PN10 EN 1092-2 PN16 H1 H2 H3 Φc Φe1 Φe n-φd0
Φd n-φd1 Φd n-φd1
DN100 52 180 8-F19 180 8-F19 110 200 32 16 90 70 4-10
DN125 56 210 8-F19 210 8-F19 125 213 32 19 90 70 4-10
DN150 56 240 8-F23 240 8-F23 143 226 32 19 90 70 4-10
DN200 60 295 8-F23 295 12-F23 170 260 37 22 125 102 4-12
DN250 68 350 12-F23 355 12-F28 203 292 37 28 125 102 4-12
DN300 78 400 12-F23 410 12-F28 242 337 37 32 125 102 4-12
DN350 78 460 16-F23 470 16-F28 267 368 45 32 125 102 4-12
DN400 102 515 16-F28 525 16-F31 297 400 51 33 175 140 4-18
DN450 114 565 20-F28 585 20-F31 318 422 51 38 175 140 4-18
DN500 127 620 20-F28 650 20-F34 348 480 64 41 175 140 4-18
DN600 154 725 20-F31 770 20-F37 444 562 70 51 210 165 4-22
DN700 165 840 24-F31 840 24-F37 505 624 66 63 300 254 8-18
DN800 190 950 24-F34 950 24-F41 565 672 66 63 300 254 8-18
DN900 203 1050 28-F34 1050 28-F41 637 720 118 75 300 254 8-18
DN1000 216 1160 28-F37 1170 28-F44 700 800 142 85 300 254 8-18
DN1200 254 1380 32-F41 1390 32-F50 844 940 160 105 350 298 8-22

Installation du produit

Les vannes papillon ont une structure simple, une petite taille, un poids léger et relativement peu de composants. Seules quelques pièces clés peuvent former une vanne papillon, ce qui est très pratique à ouvrir. Sélectionnez simplement l'interrupteur à 90 degrés. Les vannes papillon ont un excellent contrôle sur les fluides et peuvent augmenter ou diminuer le débit à tout moment.

Les vannes ont une certaine résistance lors du transport de liquide, et la résistance des valves de papillon provient principalement d'elles-mêmes, comme l'épaisseur du corps de la valve papillon. Si vous souhaitez réduire la résistance aux fluides, vous n'avez qu'à réduire son épaisseur.

Les joints élastiques ont l'inconvénient d'être limité par la température.

La plage d'application de la soupape de papillon bordée de la bride Utilim en usine est également relativement large. S'il est utilisé pour contrôler le débit, différents types et tailles de corps de vanne doivent être sélectionnés car les vannes papillon sont conçues pour être adaptées aux vannes de plus grand diamètre. La valve est largement utilisée non seulement dans les industries générales telles que le traitement du pétrole, du gaz, des produits chimiques et de l'eau, mais aussi dans les systèmes d'eau de refroidissement pour les centrales thermiques.

Worm Gear Operated U Flange Lined Butterfly ValveWorm Gear Operated U Flange Lined Butterfly ValveWorm Gear Operated U Flange Lined Butterfly Valve
