Vanne à papillon

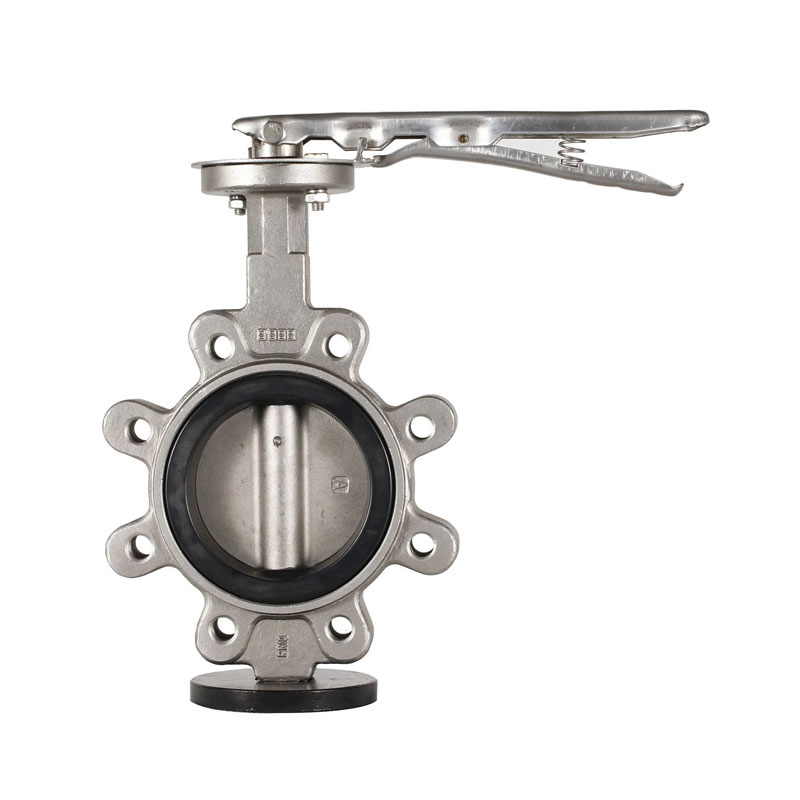

La vanne de papillons à borne fabriquée en Chine Joepai Factory adopte un saillie Structure de connexion de la bride, avec des trous d'oreille filetés des deux côtés du corps de soupape, qui peut être démonté et maintenu séparément aux deux extrémités du pipeline.

Il convient aux systèmes qui nécessitent une fermeture finale ou des morts Scénarios d'opération de fin. Par rapport aux valves de papillon, la conception de la patte offre une résistance structurelle plus élevée et une flexibilité d'installation, et est largement utilisé dans des industries telles que la pétrochimie, les centrales électriques, l'eau Traitement, papier, aliments et produits pharmaceutiques.

Installation et maintenance

1. Pendant l'installation, le disque de soupape doit être arrêté dans la fermeture position.
2. La position d'ouverture doit être déterminée en fonction de l'angle de rotation de l'assiette papillon.
3. Les vannes à papillon à bornes avec des vannes de dérivation doivent être ouvertes avant l'ouverture.
4. L'installation doit être effectuée en fonction du fabricant instructions d'installation. Pour les vannes de papillon lourdes, une fondation solide devrait être configuré.

Points clés pour la construction

1. La position d'installation, la hauteur et la direction d'importation / d'exportation doivent se rencontrer Les exigences de conception et la connexion doivent être ferme et serrée. Tous Les types de vannes manuelles installées sur les pipelines isolés ne doivent pas avoir poignées face vers le bas.
2. Avant d'installer la valve, une inspection visuelle doit être effectuée et La plaque signalétique de la valve doit se conformer à la norme nationale actuelle "Marquage général de la valve" GB 12220.

Pour les vannes de papillon à la borne avec une pression de travail plus importante à 1,0 MPa et une fonction d'arrêt sur le pipeline principal, la résistance et Les tests d'étanchéité doivent être effectués avant l'installation, et ils ne peuvent que être utilisé après avoir réussi les tests. Pendant le test de résistance, la pression de test doit être 1,5 fois la pression nominale et la durée ne doit pas être moins plus de 5 minutes. La coquille de soupape et l'emballage doivent être qualifiés s'il y a pas de fuite.

Pendant le test d'étanchéité, la pression de test est de 1,1 fois pression nominale; La pression de test doit répondre aux exigences de GB 50243 standard pour la durée du test, et il est considéré comme qualifié si Il n'y a pas de fuite sur la surface d'étanchéité du disque de soupape.
