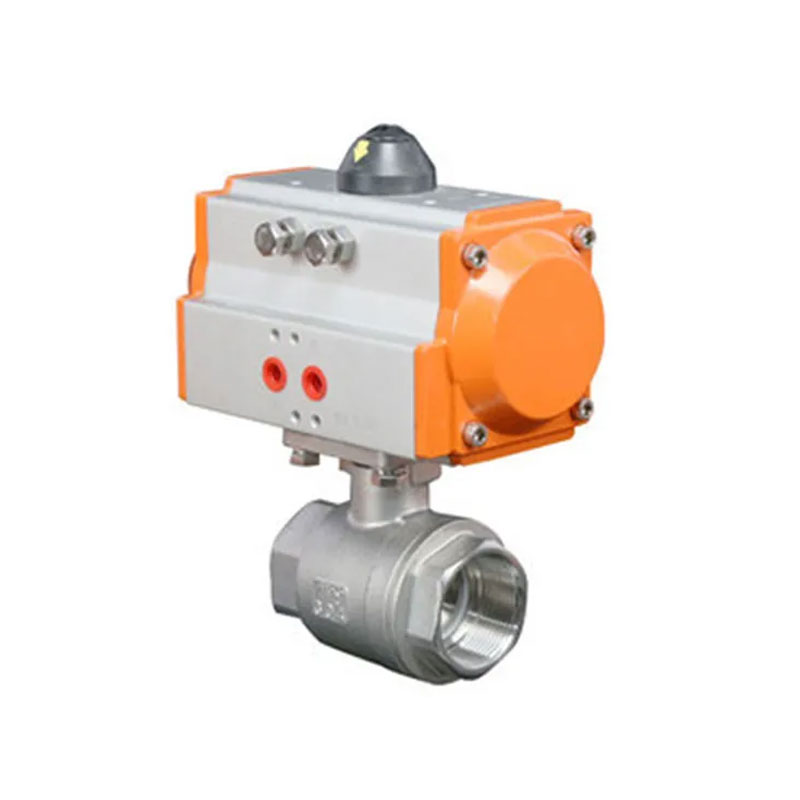

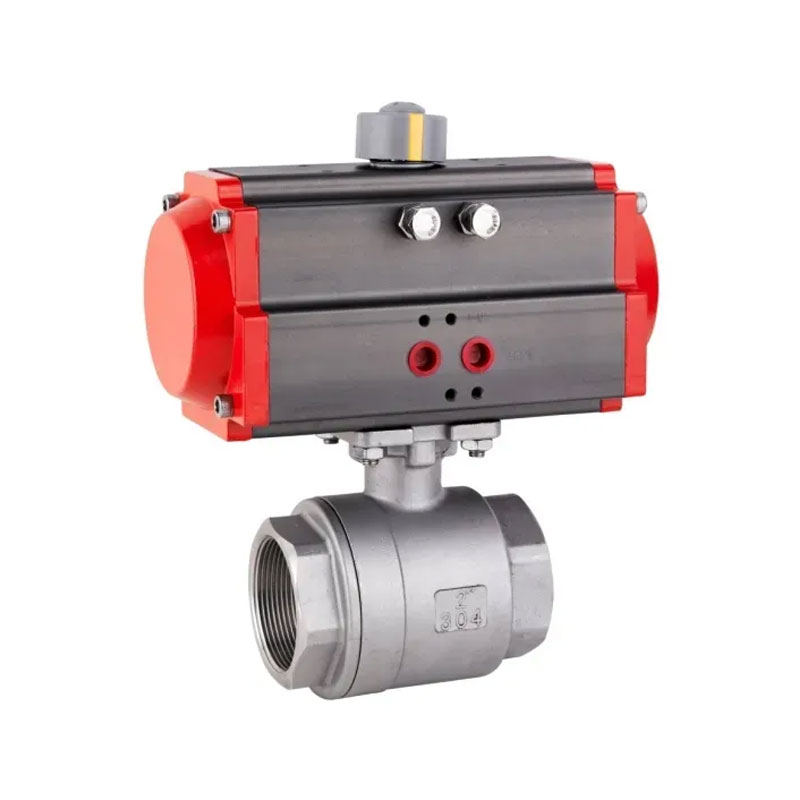

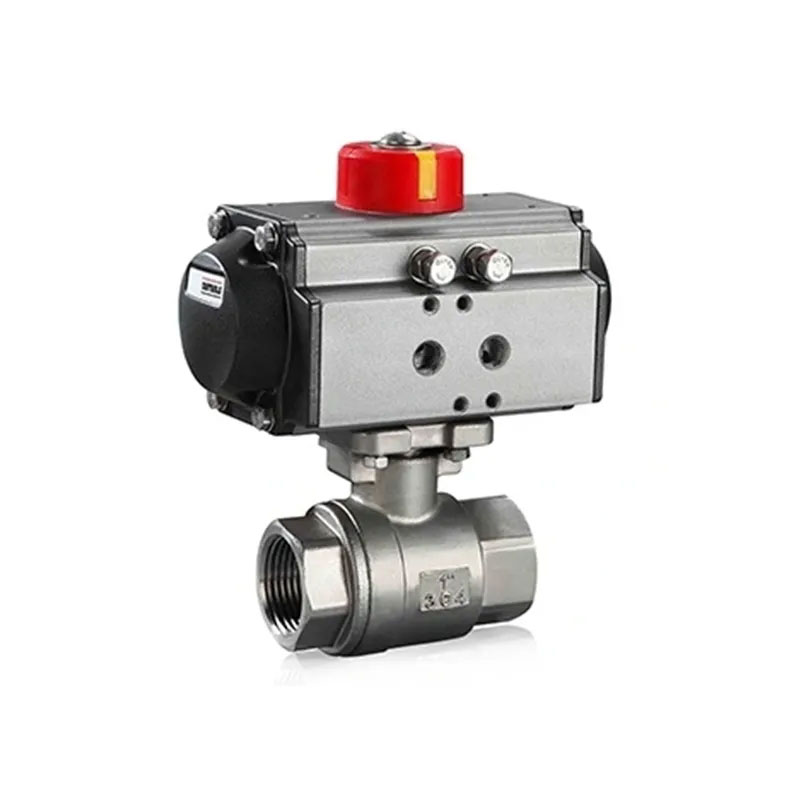

Chez Joepai, nous nous spécialisons dans la fourniture de 2 pc en acier inoxydable Vannes à billes pneumatiques qui combinent la fiabilité de l'acier inoxydable Structures avec la commodité du lecteur pneumatique, conçu spécifiquement Pour le contrôle automatique des fluides dans divers systèmes industriels. Son fileté La connexion rend l'installation simple et rapide, ce qui en fait une vanne idéale pour Systèmes de pipelines dans les industries qui nécessitent un contrôle d'automatisation, comme chimie, traitement de l'eau, CVC, etc.
Conception structurelle de 2pc
alésage complet
Spécifications du produit: 114 "-3
Conception de structure anti-statique
Pression de travail: 1000 psi
Équipé de la plate-forme de périphérique de lecteur direct ISO5211
L'extrémité filetée peut être faite de matériaux BSPT, NPT, Din2999
Norme de thread: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
Pression maximale: 1000psi (PN64) W.O.G
Plage de température: -20c ~ 232C
Moyen approprié: eau, huile, air et certains liquides corrosifs
Port complet
Pavé de montage direct ISO5211
Tige d'épreuve / port complet
Dispositif de verrouillage
Oération: manuel ou actionneur
Corps de casting d'investissement
Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
· Industrie légère
· Alimentation et boisson
· Pharmaceutique
· Huile et gaz naturel
· Métallurgie et séparation de l'air
· Faire de la pulpe et du papier
· Traitement de l'eau et des eaux usées
· Système de production de centrale électrique et d'électricité
· Fine produits chimiques
| 1 | Corps | WCB / CF8M / CF8 | 8 | Emballage | Ptfe |
| 2 | Capuchon | WCB / CF8M / CF8 | 9 | Glande | SS304 / SS |
| 3 | Siège | Ptfe | 10 | Poignée | SS304 / SS |
| 4 | Balle | SS316 / SS304 / SS | 11 | Laveuse de printemps | SS304 / SS |
| 5 | Tige | SS316 / SS304 / SS | 12 | Noix de tige | SS304 / SS |
| 6 | Joint | Ptfe | 13 | Verrouillage | SS304 / SS |
| 7 | Laveuse de poussée | Ptfe | 14 | Couverture en plastique | Plastique |
| NPS | DN | D | L | H | H1 | Rampe | RB | Rampe | RB | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: Type de milieu, température, pression.
2: Types d'actionneur pneumatique: double action, acteur unique.
3: Accessoires requis: l'électrovanne, localisateur, rétroaction du signal, air
Triade de traitement des sources, mécanisme manuel.
4: Le diamètre de soupape requis, la pression, la méthode de conduite, la méthode de connexion,
type structurel et matériaux composants principaux de la valve.
