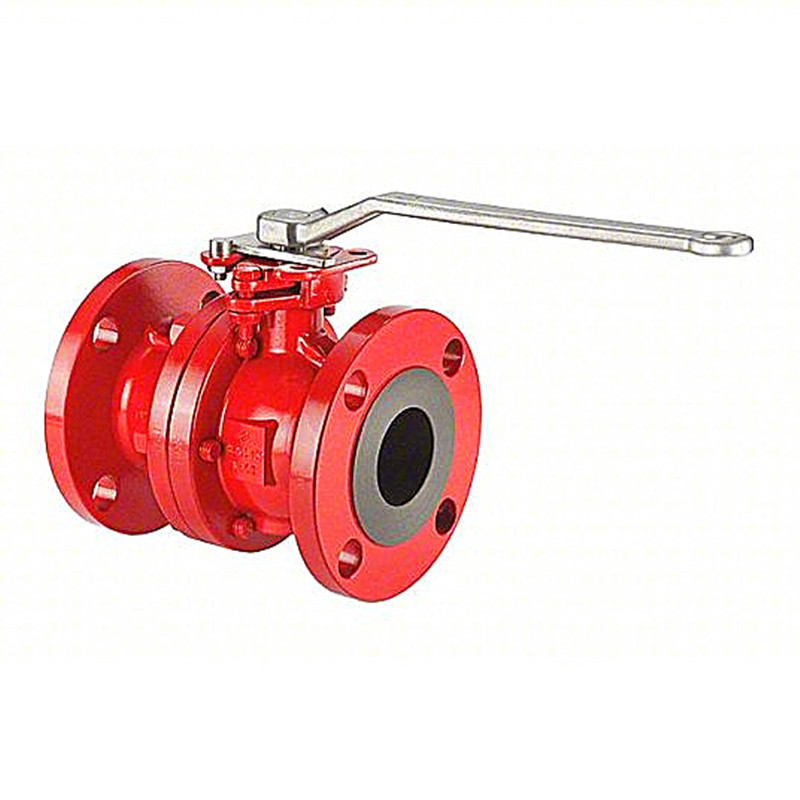

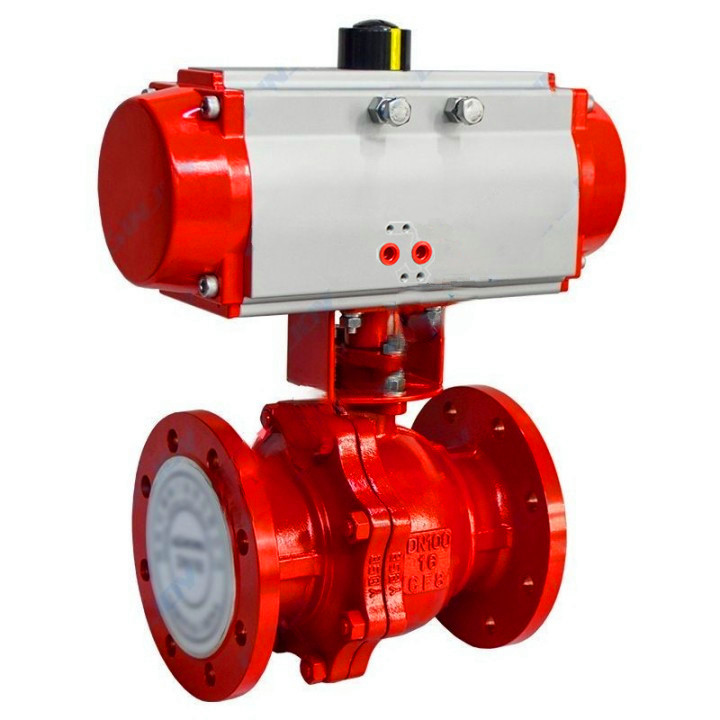

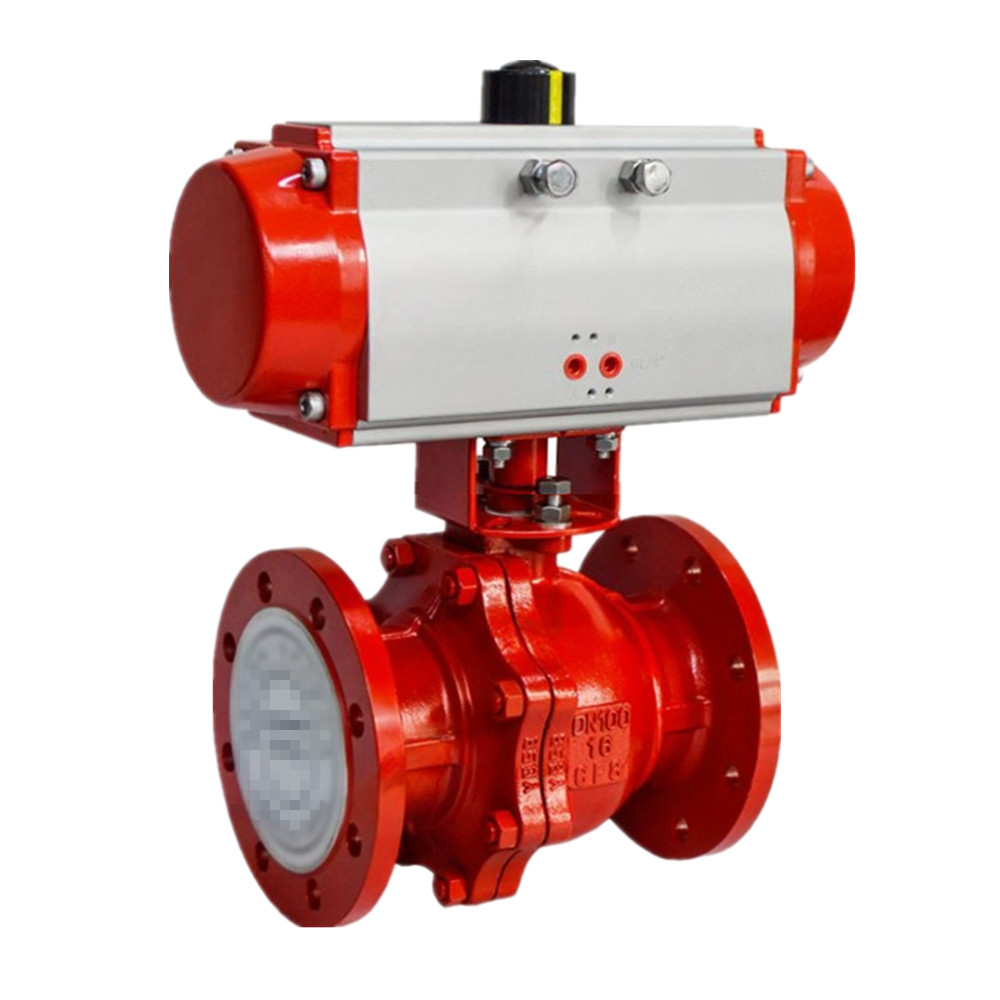

Robinet à tournant sphérique à sécurité incendie à bride en acier inoxydable à actionnement pneumatique en 2 pièces

Le robinet à tournant sphérique de sécurité incendie à bride en acier inoxydable à actionnement pneumatique en 2 pièces représente le summum de l'ingénierie de sécurité pour les systèmes critiques de protection incendie. Ces robinets à tournant sphérique coupe-feu combinent une technologie d'automatisation avancée avec des principes de conception de sécurité pour garantir un fonctionnement ininterrompu dans les situations d'urgence. Notre Joepai Co. a produit ce type de vannes à partir d'acier inoxydable ou d'acier au carbone de qualité supérieure, offrant une résistance à la corrosion et une intégrité structurelle exceptionnelles dans des environnements industriels exigeants. Le robinet à tournant sphérique à bride pneumatique en 2 pièces n'a besoin que de tourner à 90 degrés de fonctionnement et un petit couple peut être fermé hermétiquement. La cavité corporelle complètement égale offre au fluide peu de résistance et un chemin d'écoulement droit. Les robinets à tournant sphérique sont généralement considérés comme les plus adaptés à une utilisation à ouverture et fermeture directe, mais des développements récents ont permis de concevoir des robinets à tournant sphérique pour assurer l'étranglement et le contrôle du débit. La principale caractéristique du robinet à tournant sphérique est sa structure compacte, son utilisation et sa maintenance faciles, adaptée à l'eau, aux solvants, aux acides, au gaz naturel et à d'autres fluides de travail généraux, mais également adaptée aux mauvaises conditions de travail des fluides, tels que l'oxygène, le peroxyde d'hydrogène, le méthane et l'éthylène. Le corps du robinet à tournant sphérique peut être intégré ou combiné.

Installation de l'actionneur pneumatique et de la vanne

1. Ajustez l'arbre de sortie de l'appareil en position fermée, fermez la vanne, installez l'arbre de sortie avec son trou aligné avec le mandrin et la clé, puis fixez-le avec le boulon et le support de vanne.

2. Le débogage de l'interrupteur d'ouverture et de fermeture doit être effectué après l'installation de la vanne et du dispositif pneumatique. S’ils s’ouvrent et se ferment facilement, avec un positionnement précis et sans blocage, ils sont qualifiés. Sinon, recherchez les causes et résolvez le problème.

3. Précautions :

A. Gardez la source d'air sèche et propre, et éloignez les impuretés du cylindre pour éviter d'affecter le fonctionnement normal du dispositif pneumatique.

B. Nettoyez et entretenez fréquemment la surface de l'appareil.

C. Effectuer des inspections régulières.

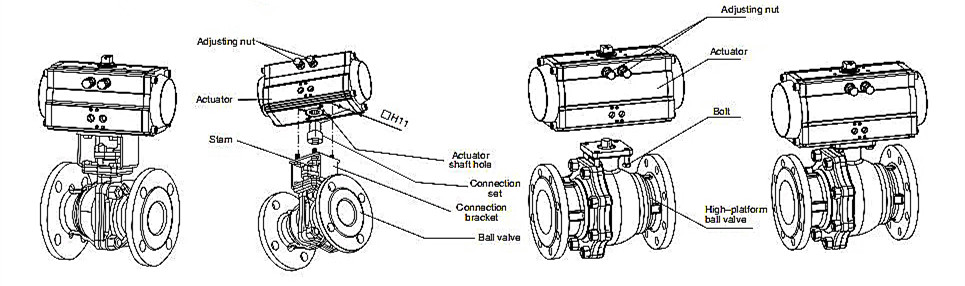

Généralement, l'assemblage de l'actionneur et du robinet à tournant sphérique se fait à l'aide d'un support et d'un kit de connexion. Alternativement, ils peuvent être assemblés en insérant la tige spéciale dans le trou d'arbre de l'actionneur pneumatique. Assurez-vous que le nez de la broche ne dépasse pas du trou de l'arbre de l'actionneur, car cela pourrait provoquer un dysfonctionnement dû à un blocage. Toutes les pièces de connexion doivent avoir une grande précision d'assemblage ; sinon, des changements dans l'angle d'ouverture ou de fermeture peuvent provoquer une fuite de la vanne. La tolérance d'assemblage des pièces doit être conforme aux normes en vigueur. La tolérance pour le nez de broche du trou d'arbre (tige), du trou carré et de la fente est H11/d11, avec un parallélisme et une symétrie de tolérance géométrique de niveau 9.

Avantages en termes de performances et assurance qualité

Le Joepai a conçu le robinet à tournant sphérique de sécurité incendie à bride en acier inoxydable à actionnement pneumatique en 2 pièces offre des avantages de performance mesurables dans les systèmes de protection incendie. Ce robinet à tournant sphérique ignifuge est doté d'un fonctionnement quart de tour et d'un actionneur pneumatique, essentiel pour les exigences d'isolement d'urgence, permettant des cycles complets d'ouverture et de fermeture rapides. Joepai se spécialise dans la production et la transformation de produits de vannes, en privilégiant la sécurité et la qualité. Nous disposons d'une équipe dédiée et d'un centre de R&D dédiés au développement et à la production de produits de haute qualité adaptés aux besoins du marché. Notre assurance qualité produit englobe l’ensemble du processus de fabrication, de la sélection des matières premières à l’assemblage final. Nous veillons à ce que nos produits répondent aux exigences de performance requises par nos clients, tout en offrant des prix compétitifs et un service de qualité supérieure, offrant ainsi de réels avantages économiques. Nous sommes impatients de travailler avec vous pour un partenariat véritablement réussi et mutuellement bénéfique.

Paramètres du produit

Pourquoi choisir notre robinet à tournant sphérique de protection incendie ?

Joint fiable : les sièges en PTFE offrent un joint étanche aux bulles, empêchant la perte d'eau.

Fonctionnement rapide : la poignée quart de tour permet un contrôle instantané d'ouverture/fermeture.

Haute visibilité : le revêtement rouge vif répond aux normes de codage couleur de sécurité incendie.

Durabilité : la construction en acier inoxydable garantit des performances dans des environnements exigeants.

Faible entretien : la conception robuste en 2 pièces et les matériaux résistants à la corrosion réduisent les coûts de durée de vie.

Investissez dans la vanne qui garantit les performances lorsque cela compte le plus. Assurez la fiabilité de votre système de protection incendie avec JOEPAI.
