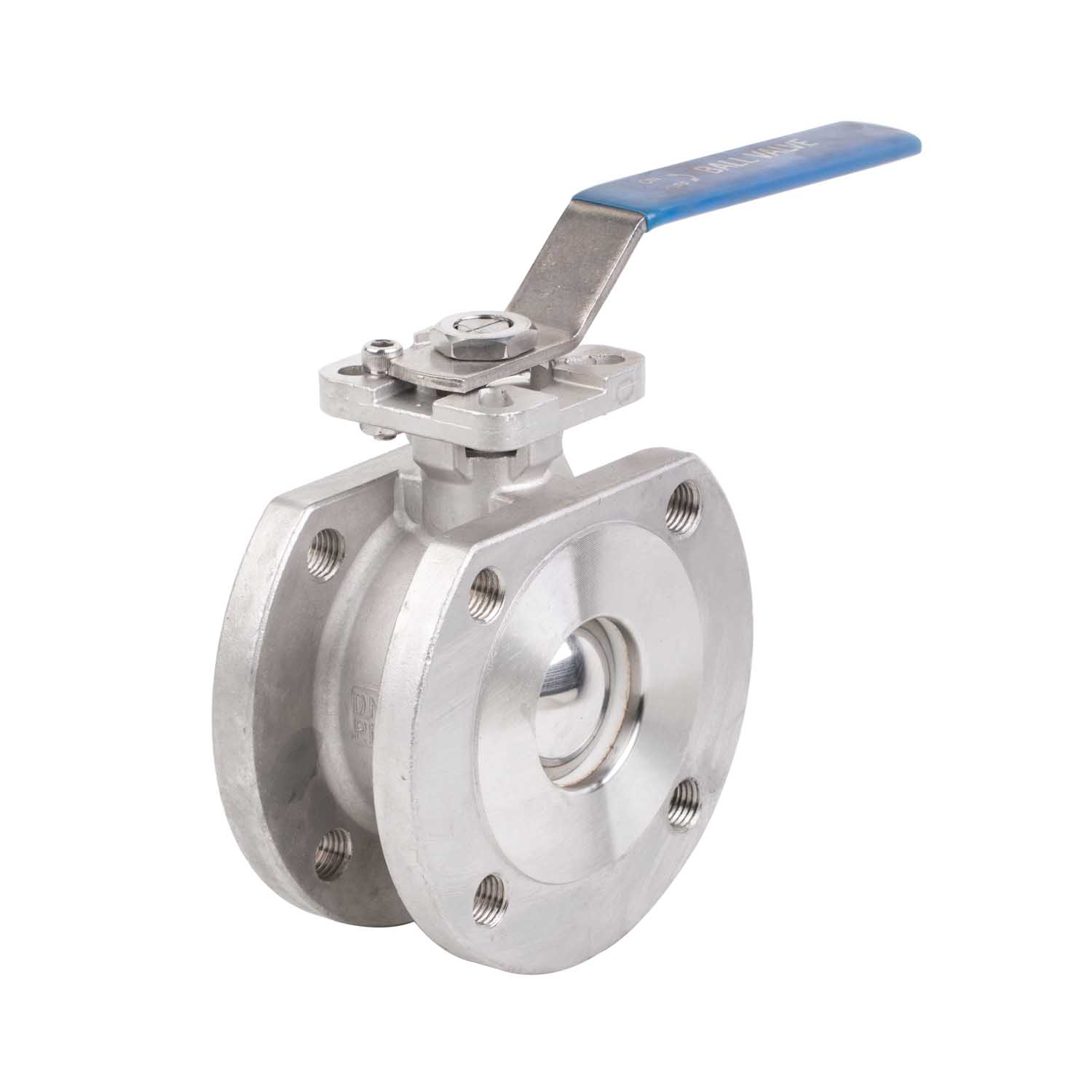

Les robinets à tournant sphérique monobloc de type plaquette produits par le fabricant JOEPAI avec support de montage direct ISO 5211 sont des dispositifs de contrôle de fluide compacts serrés directement entre les brides de tuyaux, idéaux pour les applications limitées en espace et sensibles au poids telles que les plates-formes pétrolières offshore et les usines de traitement chimique. Avec une rotation manuelle de 90°, ces vannes offrent d'excellentes performances d'étanchéité, une capacité de débit élevée, une faible résistance au débit et une longue durée de vie. Ils conviennent aux gaz, liquides, vapeurs, eaux usées et milieux fibreux. JOEPAI intègre une technologie de moulage de précision avec un contrôle de qualité strict, soutenu par la certification ISO 9001 et des exportations mondiales. Avec une forte capacité de production, JOEPAI assure une livraison fiable pour des projets industriels exigeants.

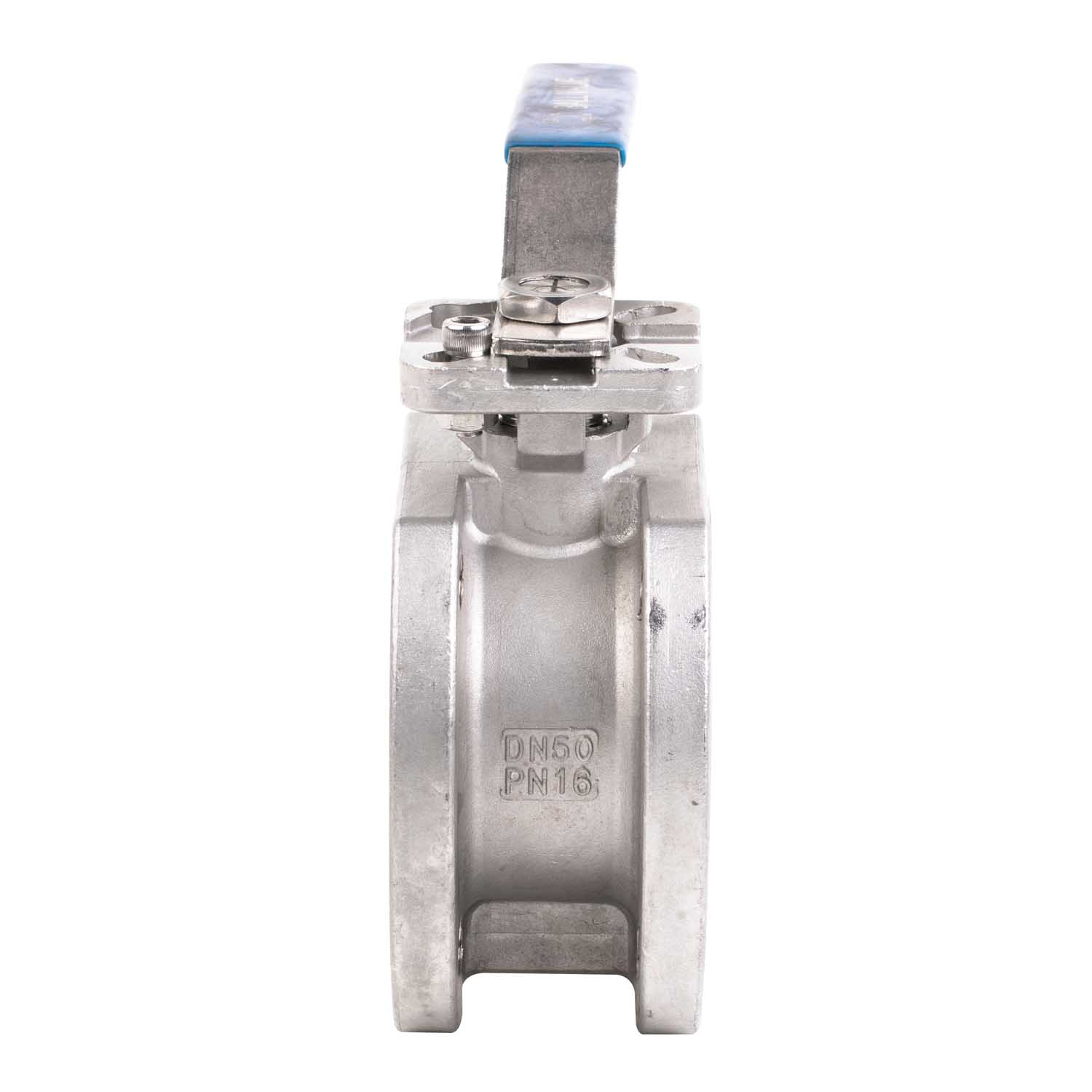

PRESSION : PN16
FACE À FACE : GB/T12221-1989
DIMENSIONS D'EXTRÉMITÉ DE BRIDE : GB/T9113
CONCEPTION : GB/T12237-1989
ESSAI : GB/T13927-1992
NORME MATÉRIELLE : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Conception compacte et peu encombrante
Les robinets à tournant sphérique monobloc de type plaquette avec support de montage direct ISO 5211 présentent une structure compacte qui prend beaucoup moins de place dans la canalisation — jusqu'à 30 à 50 % d'espace en moins que les robinets à boisseau sphérique bride à bride traditionnels. Cela le rend idéal pour les installations dans des espaces restreints.
2. Aucun joint corps-couvercle – risque de fuite réduit
Contrairement aux vannes à bille classiques, le corps monobloc monobloc n'a aucune connexion entre le corps et le couvercle, éliminant ainsi les chemins de fuite potentiels et améliorant la sécurité et la fiabilité du système.
3. Compatibilité des actionneurs flexibles

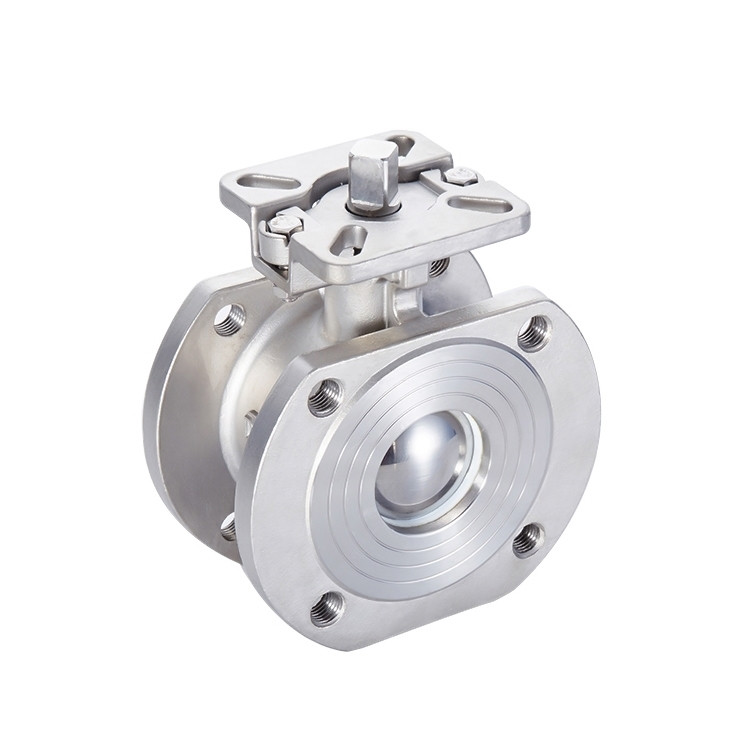

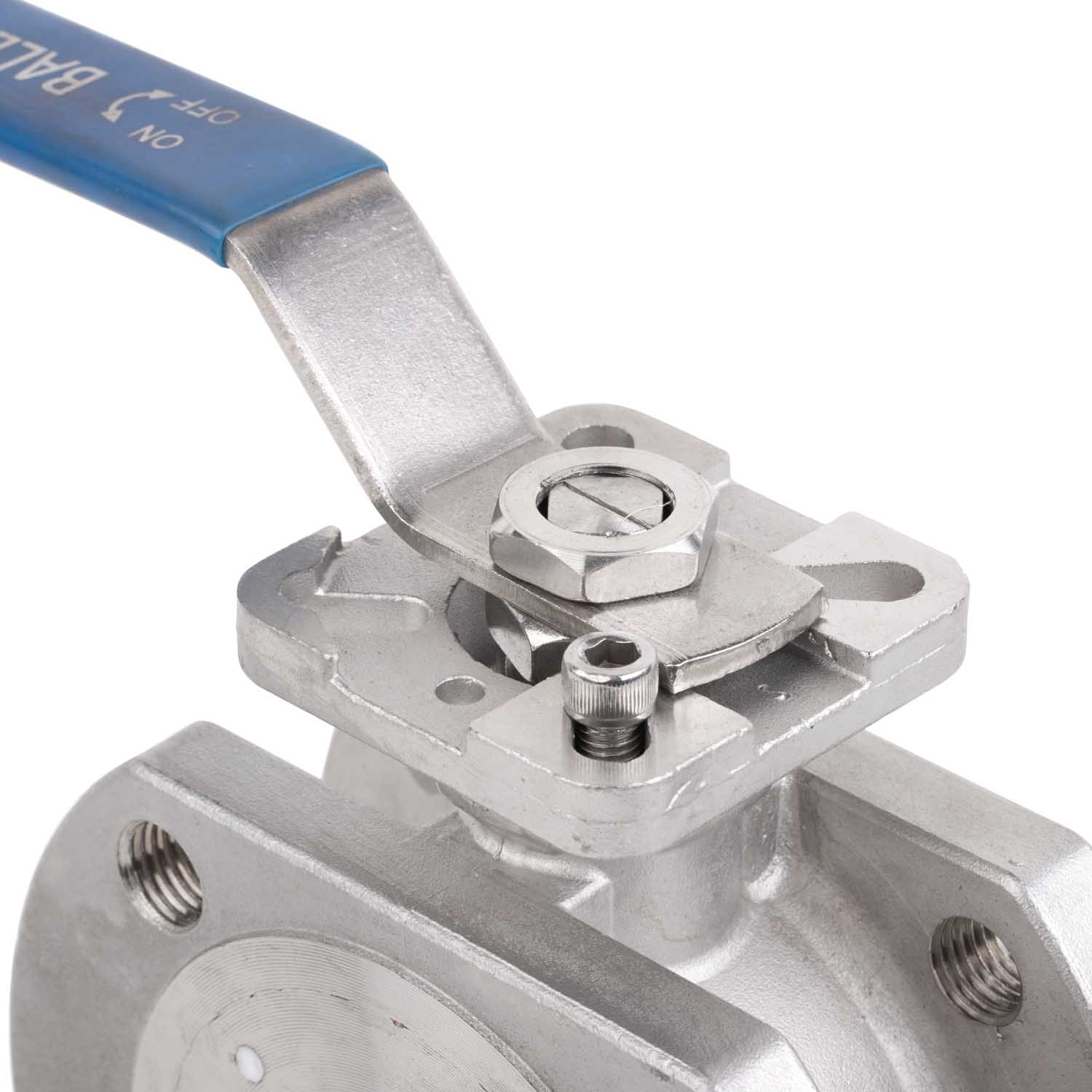

Équipée de brides supérieures directes ISO 5211, la vanne peut être intégrée de manière transparente à des actionneurs pneumatiques, électriques ou hydrauliques, en plus du fonctionnement manuel par levier.

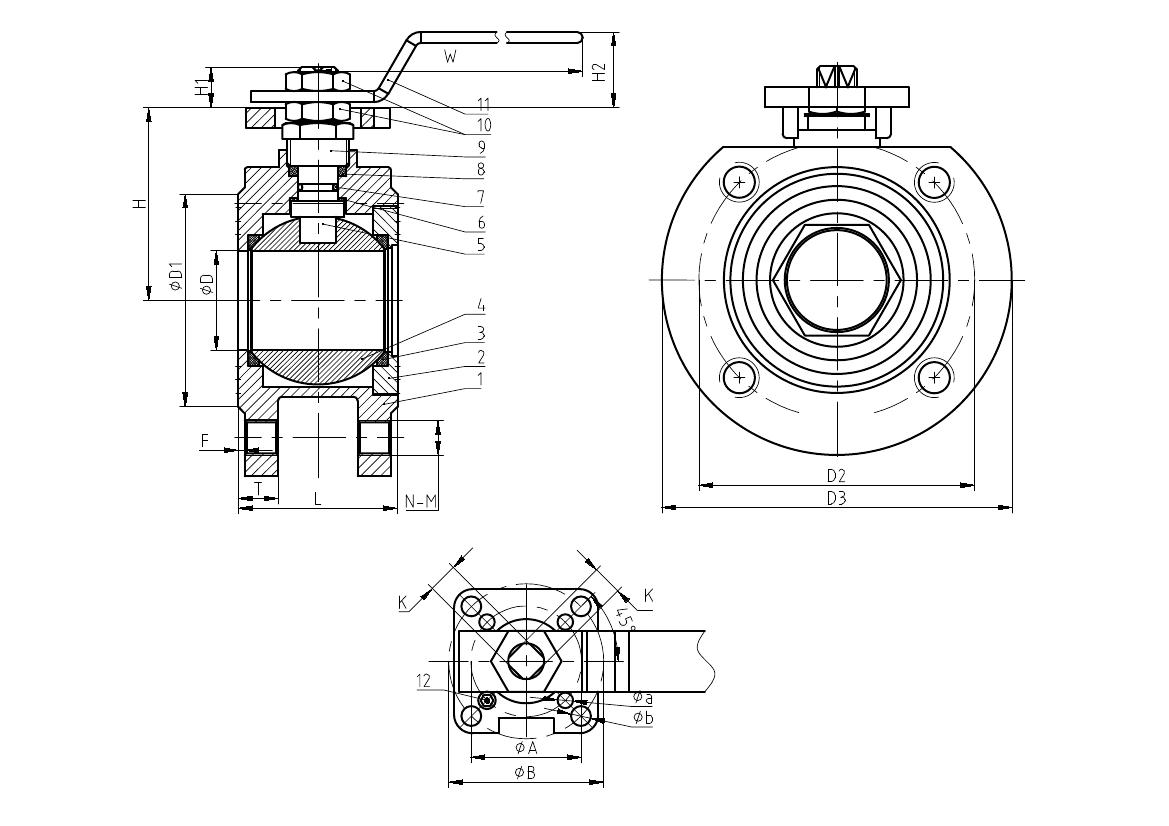

| Non. | Nom de la pièce | Matériel |
| 1 | Corps | WCB/CF8/CF8M |
| 2 | Capuchon | WCB/CF8/CF8M |
| 3 | Siège | PTFE |
| 4 | Balle | SS304/SS316 |
| 5 | Tige | SS304/SS316 |
| 6 | Joint | PTFE |
| 7 | Joint torique | VITON |
| 8 | Emballage | PTFE |
| 9 | Glande | SS/SUS304 |
| 10 | Écrou de tige | SS/SUS304 |
| 11 | Poignée | SS |
| 12 | Goupille d'arrêt | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2"
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3"
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4"
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
