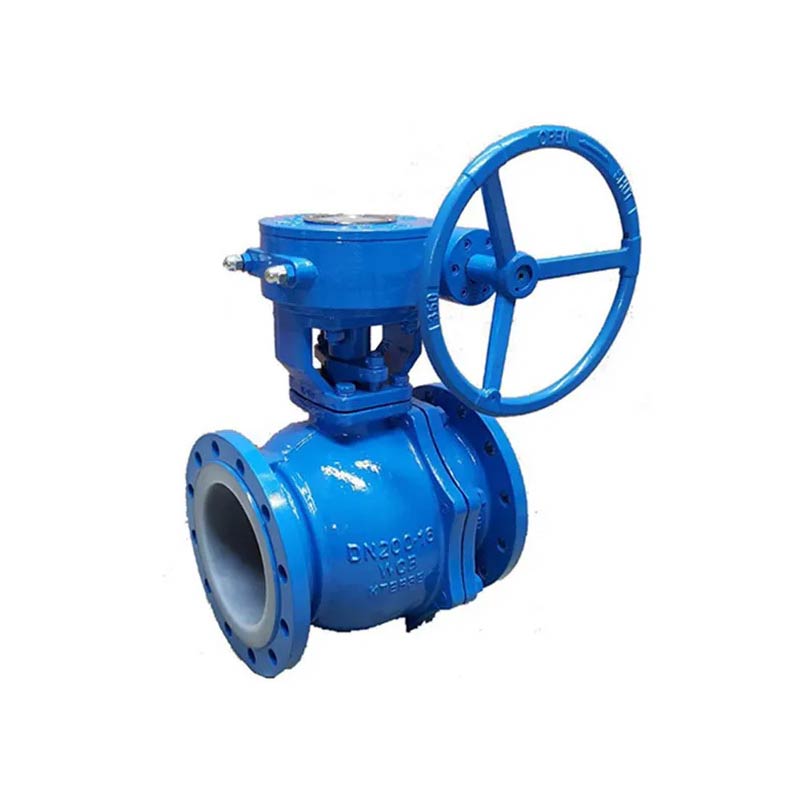

Les robinets à bille JOEPAI durables à engrenages en acier moulé revêtus de PTFE-PFA PN16 et le bouchon sont identiques type de vanne, mais d'autre part, la fixation ouverture/fermeture du le robinet à tournant sphérique est une boule avec un trou circulaire, qui tourne avec le tige pour réaliser l'ouverture et la fermeture de la vanne
Mettre en œuvre un suivi complet de la qualité des processus, méticuleux et complet
test !
Un contrôle interne efficace des coûts réduit les dépenses et profite aux clients !
Ligne de production avancée, stock suffisant, délai de livraison raccourci !

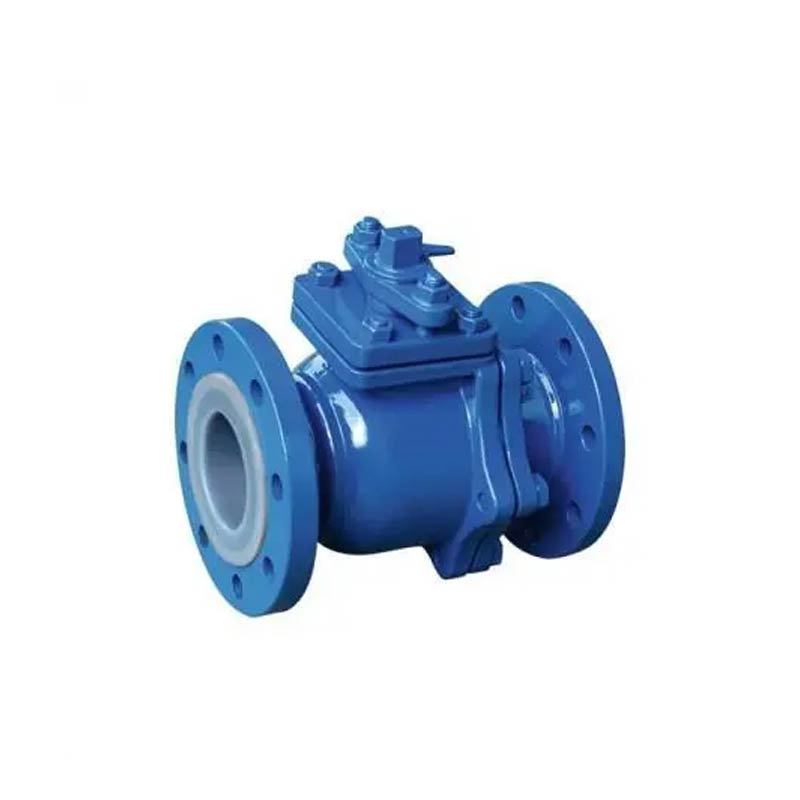

1. Les robinets à tournant sphérique 2PC PN16 doublés de PTFE-PFA ont une stabilité chimique élevée et peuvent être
utilisé dans tout autre milieu très corrosif, à l'exception des métaux alcalins fusibles
et éléments F
2. Il adopte une structure de boule de dérive de plein diamètre pour assurer une fuite nulle
fermeture de la vanne sur toute la plage de pression, et est également utilisé
pour l'entretien des canalisations
3. La combinaison de tiges à billes d'ouverture et de fermeture pour les moulages de vannes
élimine l'impact et la pression, garantissant une utilisation sûre
4. La structure compacte et raisonnable et la chambre à lumière minimale réduisent le
rétention du milieu. Combiné à une technologie de moulage spéciale, le
la surface d'étanchéité est délicate et parfaite. Et utilisez un emballage PTFE pour garantir zéro
fuite de la vanne
5. Les structures en deux et trois pièces conviennent à divers pipelines
systèmes et conditions de travail. Le robinet à bille en trois parties sépare le
corps de vanne des deux côtés, permettant un remplacement et un entretien rapides
CONCEPTION DE TIGE ANTI-ÉCLATATION
FONCTIONNEMENT DU LEVIER/DISPOSITIF DE VERROUILLAGE/FONCTIONNEMENT DES ENGRENAGES
ORGANISME DE CASTING D'INVESTISSEMENT
NORME MATÉRIELLE : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Nom/Matériau | WCB | CF8 | CF3 | CF8M | CF3M |
| Corps | WCB | CF8 | CF3 | CF8M | CF3M |
| Boule/Tige | WCB | CF8 | CF3 | CF8M | CF3M |
| Doublé | FEP/PFA/PO/PTFE | ||||
| Siège | PTFE/RPTFE | ||||
| Boulon/Écrou | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Norme de conception et de fabrication | HG/T3704, GB/T12237 | API6D | ||
| Norme de dimension FTF | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Norme de bride | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Norme d'inspection et d'essai | HG/T13927, JB/T9092 | API598 | ||
| Diamètre normal | DN15~DN350 | 1/2"~14" | ||
| Pression normale | 1,0MPa | 1,6 MPa | 150LB | |
| Pression d'essai | Test de coque | 1,5MPa | 1,5MPa | 1,5MPa |
| Essai haute pression | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Test basse pression | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Plage de température | FEP : -29 ℃ ~ 120 ℃, PFA : -29 ℃ ~ 180 ℃, PTFE : -29 ℃ ~ 150 ℃ | |||
| Support applicable | Milieu de corrosion fort : Acide chlorhydrique, Acide nitrique, Acide fluorhydrique, chlore liquide, acide sulfurique et eau régale etc | |||
| DN (mm | PNS (pouces) | L | D | D1 | D2 | f | b | Z-Φd | Faire | H |
| PN1.0MPa/1.6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
