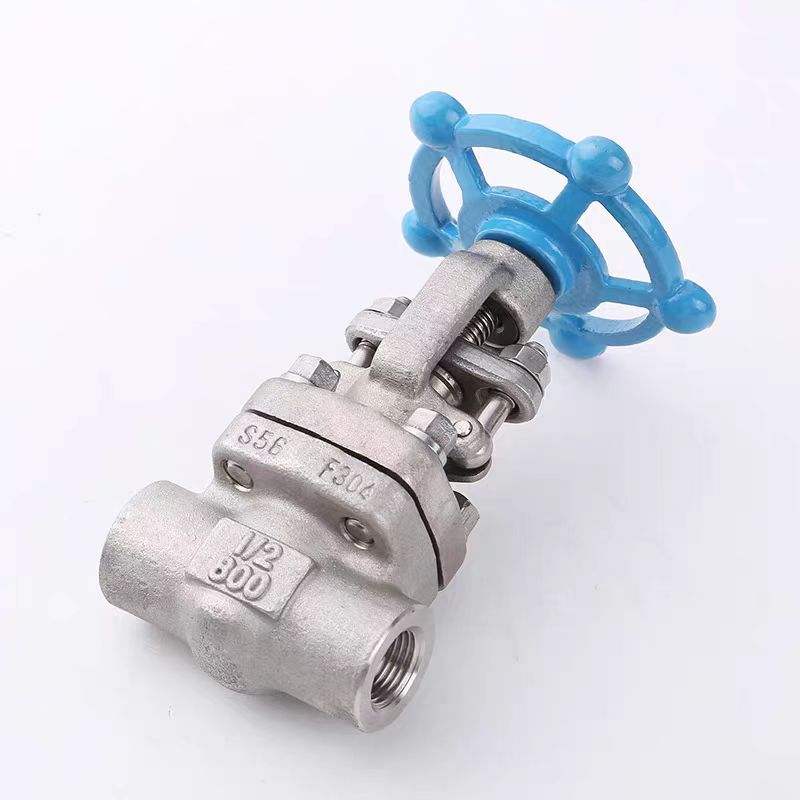

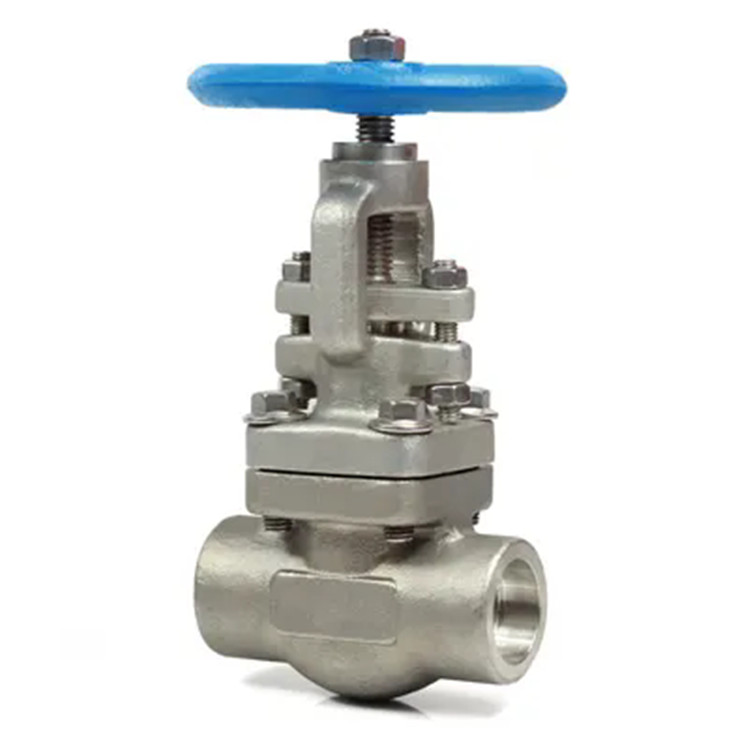

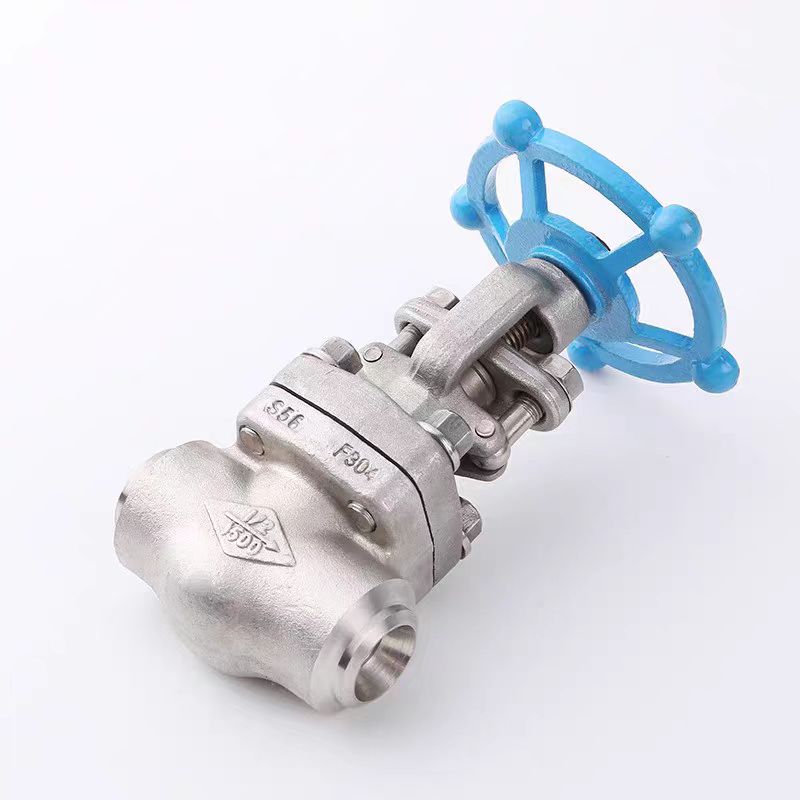

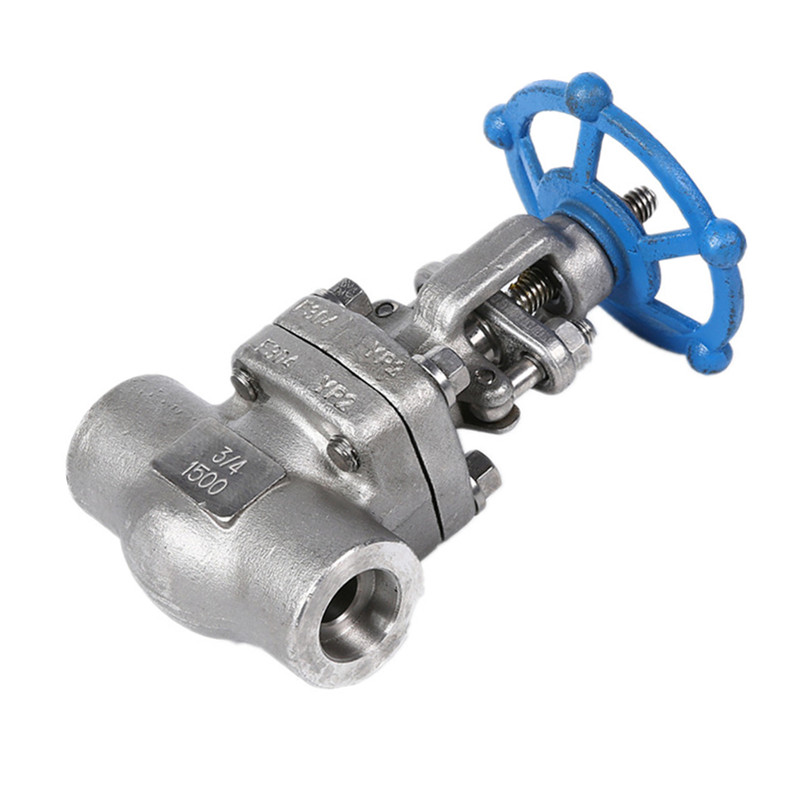

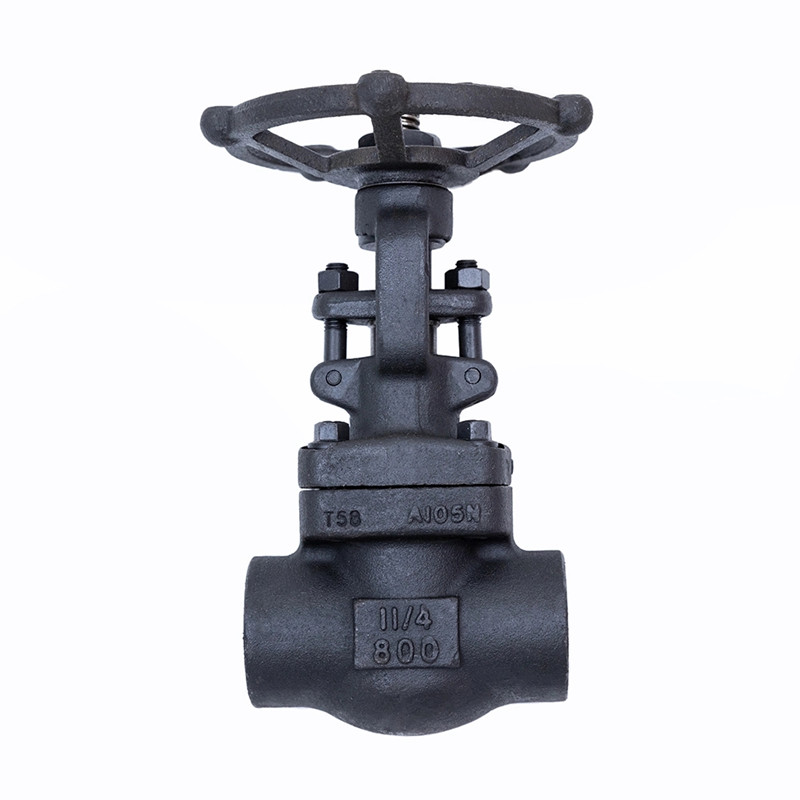

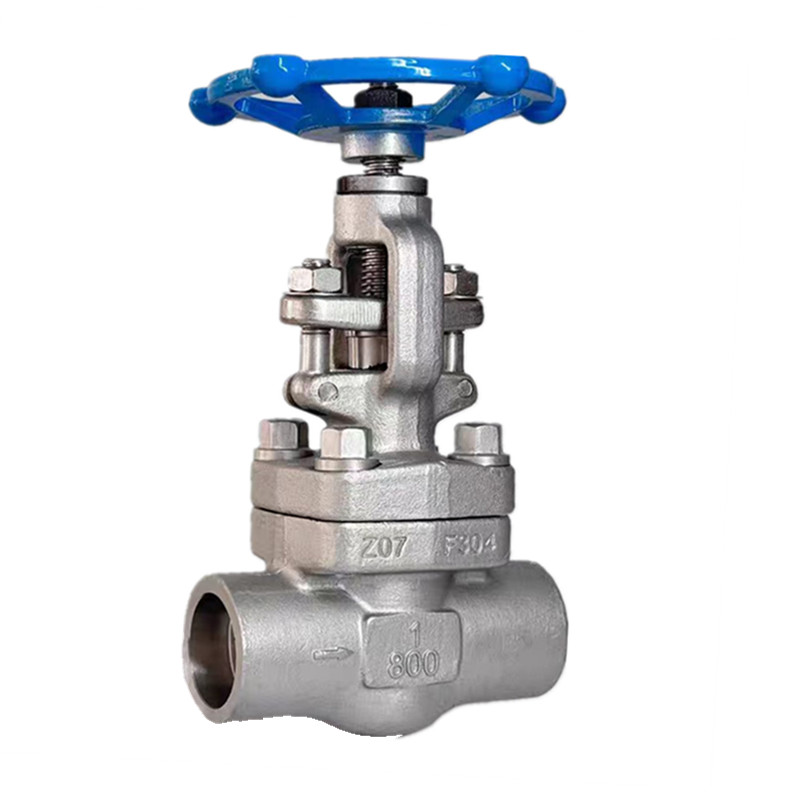

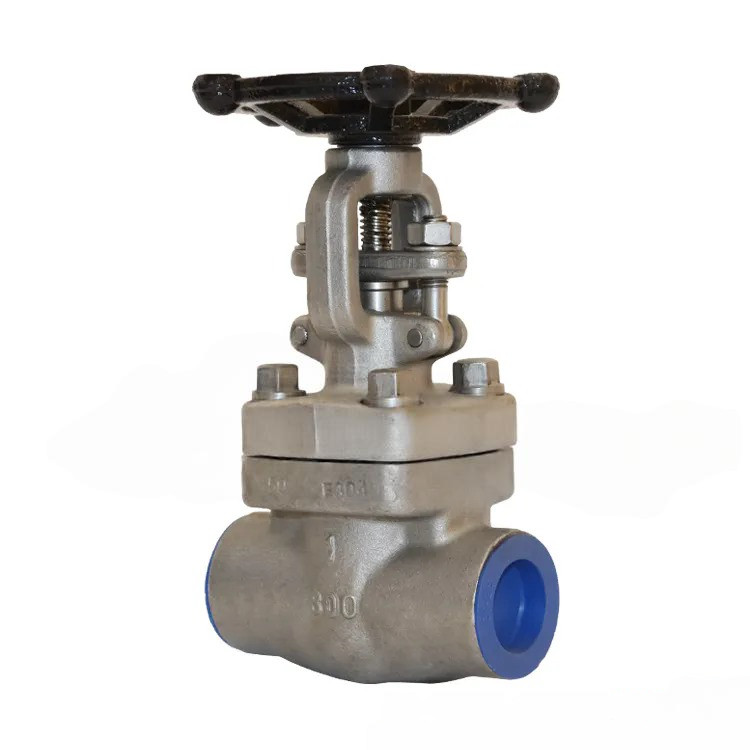

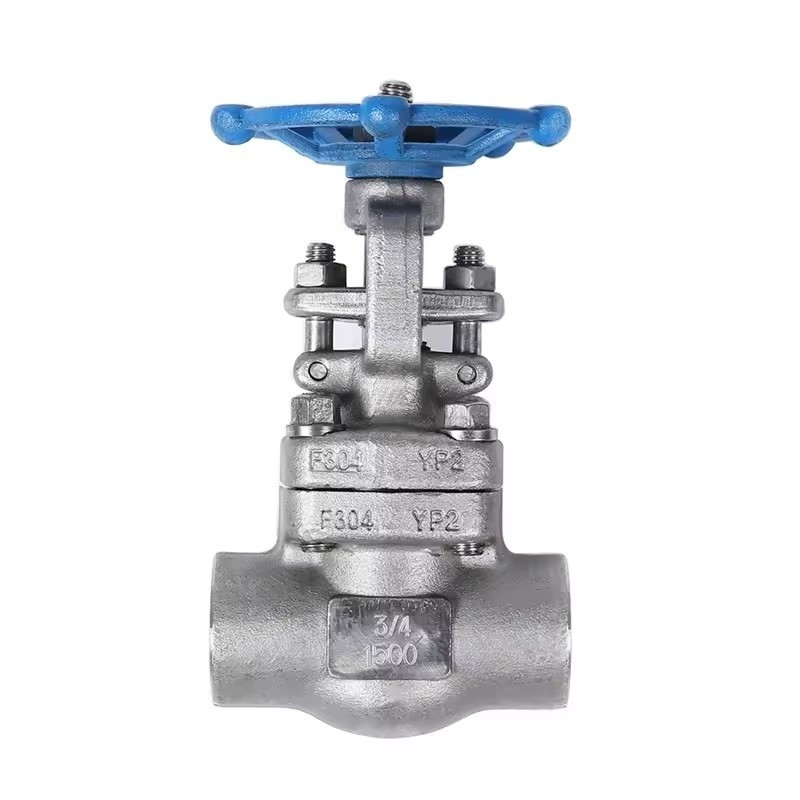

La vanne à vanne forgée haute pression en acier inoxydable fabriquée dans l'usine Joepai en Chine a une structure compacte, une conception raisonnable, une bonne rigidité de la vanne, un canal lisse, un faible coefficient de résistance. La surface d'étanchéité est en acier inoxydable et en alliage dur, avec une longue durée de vie. Il utilise une garniture en graphite flexible, une étanchéité fiable et un fonctionnement simple et flexible. Appliqué à une pression de service de 10,0 MPa à 25,0 MPa, sur les canalisations de divers systèmes de centrales pétrolières, chimiques, hydrauliques et thermiques avec des températures de fonctionnement allant de -46 ℃ à 425 ℃, les fluides applicables comprennent l'acide nitrique, l'acide acétique, l'eau, le pétrole, le gaz et certains liquides corrosifs.
① Répond aux exigences des normes nationales et internationales avancées, avec une étanchéité fiable, d'excellentes performances et une belle apparence.
② La paire d'étanchéité est avancée et raisonnable, et les surfaces d'étanchéité de la vanne et du siège de vanne sont constituées de soudage en alliage dur de dureté différente. Les composants d'étanchéité sont fiables, ont une dureté élevée, sont résistants à l'usure, à la chaleur, à la corrosion, au frottement et ont une longue durée de vie.
③ La tige de valve a subi un traitement de compression et d'entraînement de surface, présentant une excellente résistance à la corrosion, à l'usure et à l'abrasion.
④ Différentes normes de brides de tuyaux et formes de surfaces d'étanchéité de brides peuvent être utilisées pour répondre à différentes exigences techniques et utilisateur.
Modèle de produit: Z61H
Gamme de tailles : 1/2" (DN15) à 2" (DN 50)
Pression nominale : 800#/1500#pour les extrémités vissées/à douille/extrémités soudées bout à bout
Médias applicables : Eau, pétrole, gaz et certains liquides corrosifs
Norme de conception : BS 5352/API 602 /ASME B 16.34
Norme d'inspection et de test : BS EN ISO 12266 - 1 (BS 6755-l)/API 598/ISO 5208
Extrémité vissée-filetée selon ANSI B 1.20.1
Embout à souder selon ANSI B 16.11
Tige montante
Fonctionnement : Volant
| NON | NOM | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304L | F316L | ||
| 1 | CORPS | A105 | A182 F22 | A182F 304L | A182F316L |
| 2 | SIÈGE | A276 420 | A276 304 | A276 304L | A276 316L |
| 3 | DISQUE | A182F 430&410 | A182 F304 | A182F 304L | A182F316L |
| 4 | TIGE | A182F6 | A182 F304 | A182F 304L | A182F316L |
| 5 | JOINT | 316+GRAPHITE | 316+GRAPHITE | ||
| 6 | BONNET | A105 | A276 F304 | A276F 304L | A276F316L |
| 7 | BOULON | A193B7 | A193 B16 | A193B8 | A193 B8M |
| 8 | ÉPINGLE | A276420 | A276 304 | ||
| 9 | PRESSE-ÉTOUPE | A276410 | A182F 304L | A182F F316L | |
| 10 | BOULON | A193B7 | A193 B16 | A193B8 | A193 B8M |
| 11 | PRESSE-ÉTOUPE | A105 | A182 F11 | A182F 304L | A182F316L |
| 12 | NOIX | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | NOIX | A276 420 | |||
| 14 | NOIX | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | PLAQUE | SS | |||
| 16 | VOLANT | A197 | |||
| 17 | JOINT | A473431 | |||
| 18 | EMBALLAGE | GRAPHITE | PTFE | ||
| MOYEN | EAU, HUILE, GAZ | EAU, HUILE, GAZ | EAU, HUILE, GAZ | ||
| TEMPÉRATURE DE TRAVAIL | -29ºC~425ºC | -29ºC~550ºC | -29ºC~200ºC | ||
| NPS | Réduire | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| Complet | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(ouvert) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
