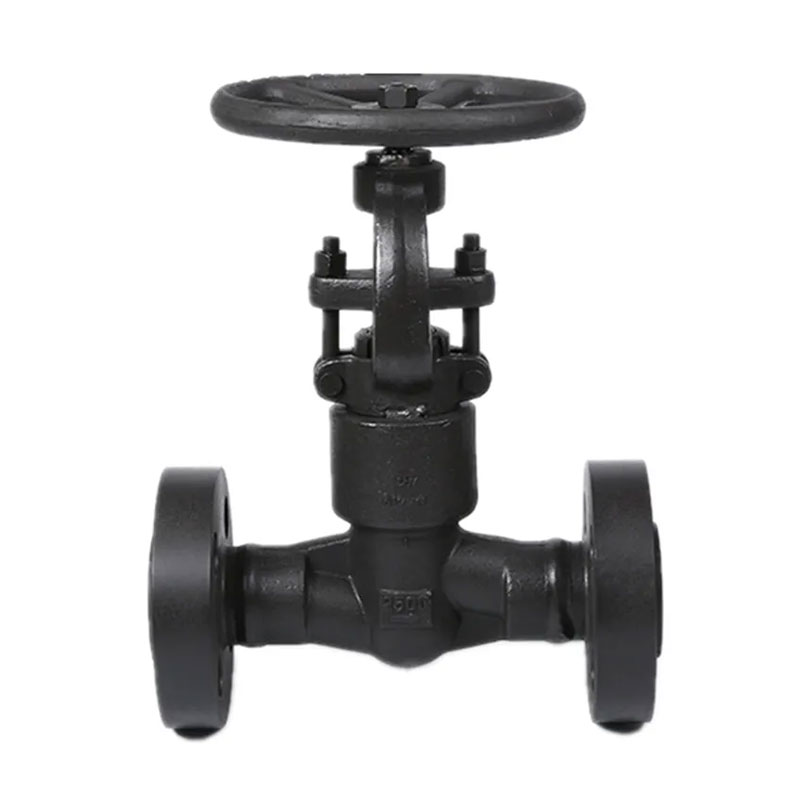

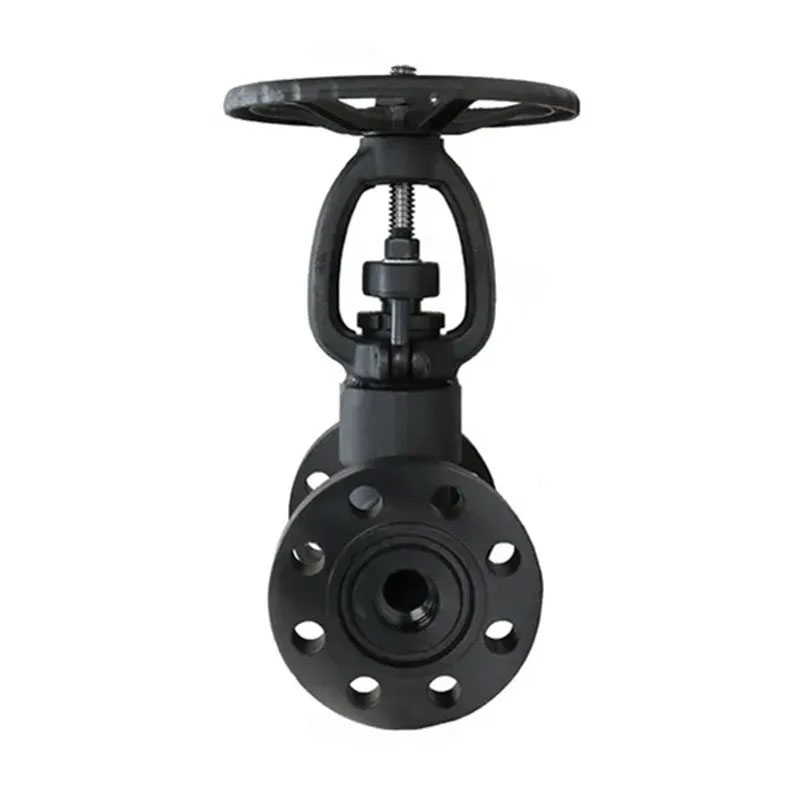

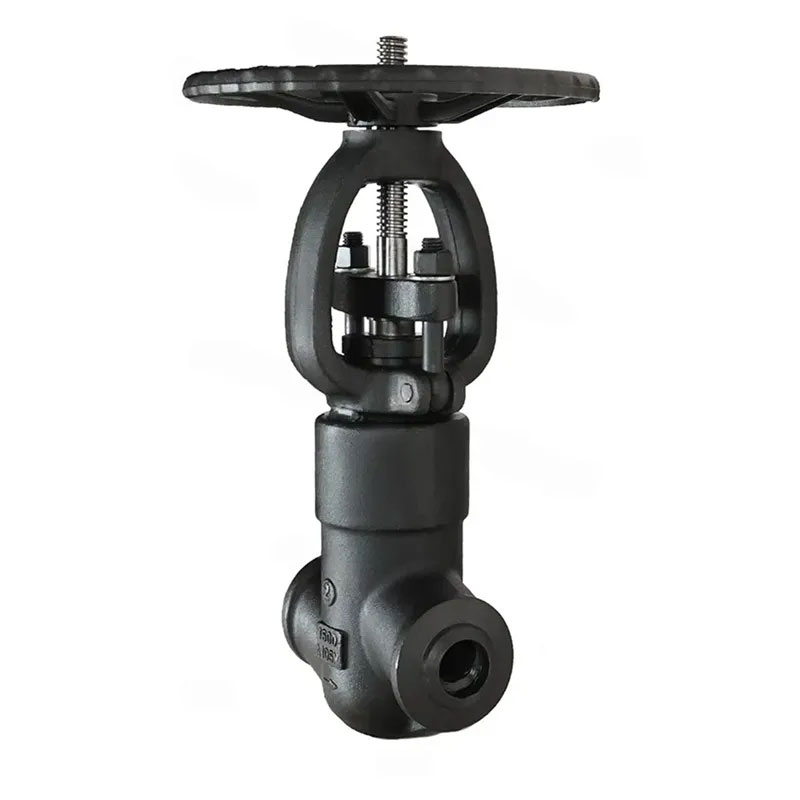

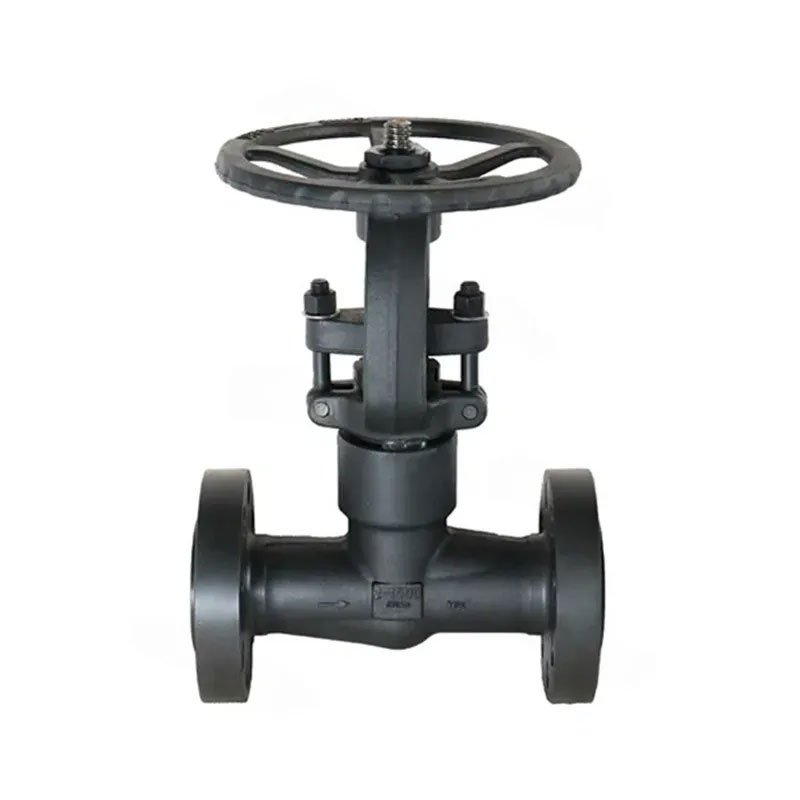

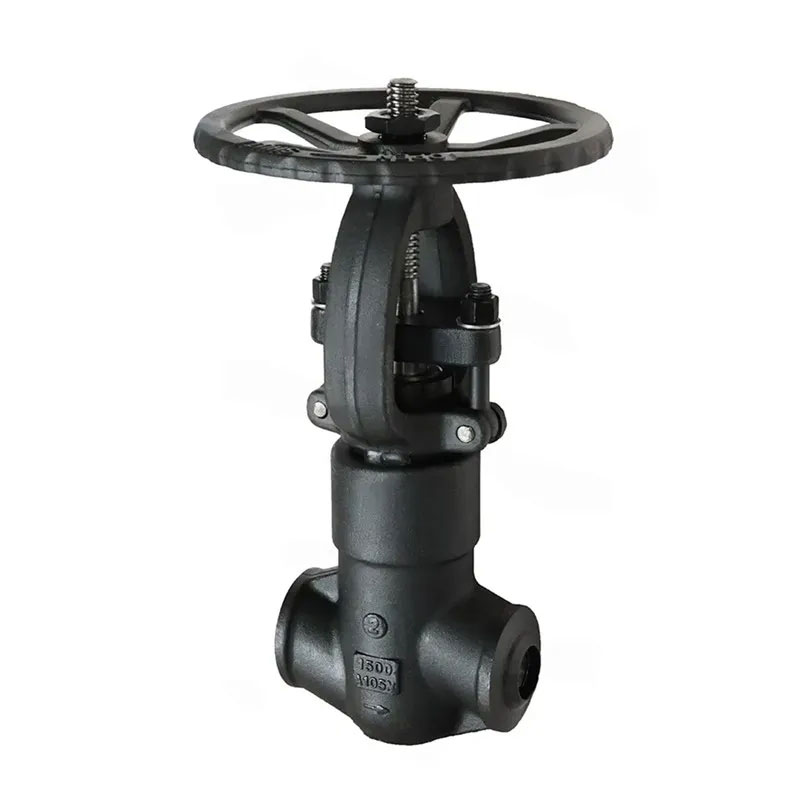

La soupape de globe de joint à pression à la pression à la pression à la pression de Joepai fabriquée en Chine facilite l'installation. Conçu pour gérer les conditions de pression élevées, cette valve est idéale pour les industries comme le pétrole et le gaz, la production d'électricité et la pétrochimie. Dans ces secteurs, où le contrôle élevé du fluide de pression est crucial, la conception de la pression de la vanne - le joint assure un fonctionnement fiable. Il peut maintenir un joint serré même dans des différentiels de pression extrême, empêchant les fuites et garantissant la sécurité du système. Cette valve globe offre un choix de matériaux en acier en acier inoxydable en acier forgé A105N, F304 ou F316. A105N offre une excellente force pour les applications industrielles générales. Le F304 convient à des environnements modérément corrosifs, tandis que F316 offre une résistance accrue de corrosion dans des contextes très agressifs tels que les usines chimiques et les installations marines. Cette polyvalence le rend adaptable à un large éventail d'industries.
1.Design - API 602 / BS 5352 / ASME B16.34
2. Fend Flange - ASME B16.5
3.BW END - ASME B16.25
4.SW End - ASME B16.11
5. FINS CROSSED - ASME B1.20.1
6.Test - API598
7. spécial - NACE MR-01-75
1. bonnet à flou, capot soudé ou capot de joint de pression
2. Plug Type Disc / Conic Disc
3. Port plein ou port conventionnel
4. Vis à côté et joug (OS & Y), tige montante
5.
6.Matial: Body-A105 / F11 / F22 / F304 / F316 / F316L / F51 / F53 / F321 etc.
7.Dics et tige: A105 / F11 / F22 / F304 / F316 / F316L / F51 / F53 / F321 / F410 / 13CR.ETC
8.Opération: volant
9.Offshore / Oil / Gas / Chemical / Petrochemical Pulp / Paper / Water / Wastewater
/Marin
| Pression | 150 lb | 300 lb | 600 lb | 900 lb | 1500 lb | 2500 lb | |
| Test de force | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Test de joint | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Tests aérien | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| NON | NOM | CS à ASTM | Quant à ASTM | SS à ASTM | |
| Type A105 | Tapez F22 | Type F304 (L) | Type F316 (L) | ||
| 1 | CORPS | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | Joint | Graphite SS + ondulé | SS + PTFE | ||
| 3 | BOULON | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | ÉPINGLE | A276 420 | A276 304 | ||
| 5 | Glande d'emballage | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | BOULON | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | NOIX | A194 2H | A194 4 | A194 8 | A194 8m |
| 8 | NOIX | A276 410 | |||
| 9 | NOIX | A194 2H | A194 4 | A194 8 | A194 8m |
| 10 | PLAQUE | SS | |||
| 11 | Roue à main | A197 | |||
| 12 | GLANDE | A216 WCB | A351 CF8 | ||
| 13 | EMBALLAGE | Graphite flexible | Ptfe | ||
| 14 | BONNET | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | TIGE | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | DISQUE | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | MOYEN | Eau, pétrole, gaz | Eau, pétrole, gaz | Acide, eau, pétrole, gaz | |
| 18 | TEMPÉRATURE | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| TAILLE | S | L | T | W | H ≈ | Poids (kg) ≈ | ||||||
| POUCE | DN | Ansi | Il est | 800 lb | 2500 lb | A n s i | Grand, BS | J I S | 800 lb | 2500 lb | ||
| NPI | RC | Pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
