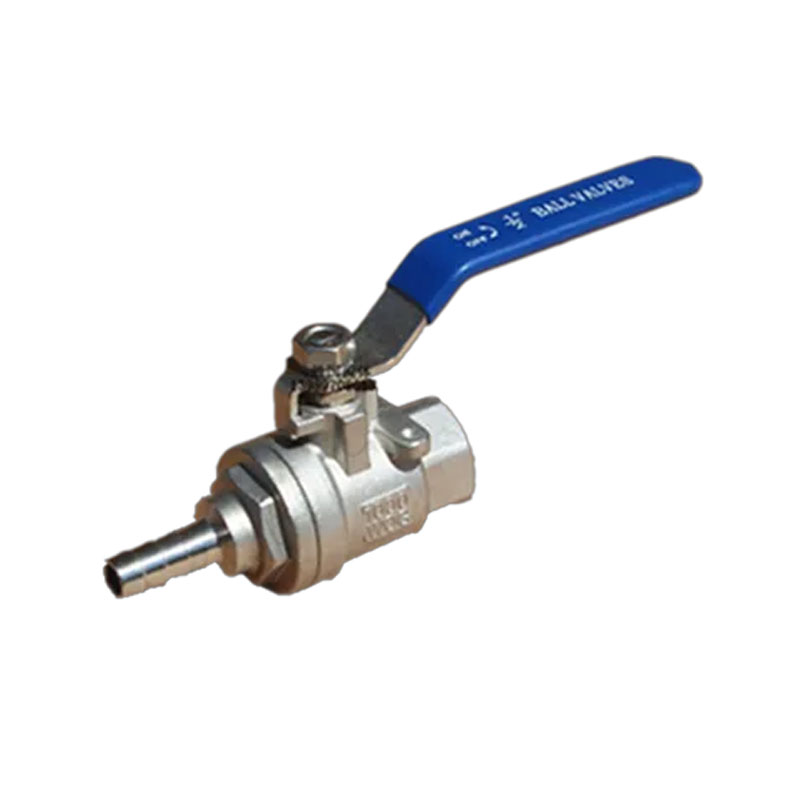

JOEPAI VALVE DE BALLE 2PC JOEPAI FILLED INOXDUX 2PC et soudé La vanne à billes de connexion convient à divers pipelines avec PN 1,0 ~ 4,0MPA, Température de travail -29 ~ 180 ℃ (l'anneau d'étanchéité est renforcé polytétrafluoroéthylène) ou -29 ~ 300 ℃ (l'anneau d'étanchéité est le polystyrène para), utilisé pour couper ou connecter les supports dans les pipelines. En sélectionnant différents Matériaux, il peut être appliqué à divers milieux tels que l'eau, la vapeur, l'huile, acide nitrique, acide acétique, etc.
Norme de thread: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
Pression maximale: 6,4MPA
Plage de température: -20c ~ 232C
Moyen approprié: eau, huile, air et certains liquides corrosifs
Port réduit
Corps de casting d'investissement
1000psi (PN64) W.O.G
Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
Valve à billes 2pc en acier inoxydable et les soupapes à billes soudées à bout divisé en types intégraux (une pièce), à deux étapes et à trois étapes. Le La coulée du corps de valve adopte les technologies avancées introduites de Taïwan, avec un Structure raisonnable et belle apparence. Le siège de valve adopte un Structure d'étanchéité élastique, qui est fiable dans le scellage et facile à ouvrir et fermer. La tige de soupape adopte une structure montée en bas avec inverse scellant et la tige de soupape ne sera pas éliminée lorsque la chambre de soupape est anormalement sous pression. Les vannes à billes de deux pièces et trois pièces peuvent également être connecté par soudage des fesses (BW) et soudage à socket (SW), et les deux peuvent être équipé de plates-formes de support ISO standard internationales et de verrouillage dispositifs. Un mécanisme de positionnement de l'interrupteur à 90 ° peut être réglé et les verrous peuvent être ajouté au besoin pour éviter la désopération. Les modes de conduite sont manuels, électrique et pneumatique.
| 1 | Corps | WCB / CF8M / CF8 | 7 | Emballage | Ptfe |
| 2 | Balle | SS316 / SS304 / SS | 8 | Glande | SS304 / SS |
| 3 | Siège | Ptfe | 9 | Poignée | SS304 / SS |
| 4 | Capuchon | WCB / CF8M / CF8 | 10 | Laveuse de printemps | SS304 / SS |
| 5 | Tige | SS316 / SS304 / SS | 11 | Noix de tige | SS304 / SS |
| 6 | Laveuse de poussée | Ptfe |
| NPS | D | L | H | W |
| 1/4 " | 5 | 40 | 74 | 30 |
| 3/8 " | 7 | 45 | 74 | 30 |
| 1/2 " | 10 | 60 | 95 | 40 |
| 3/4 " | 10 | 60 | 95 | 40 |
| 1 " | 14 | 70 | 102 | 50 |
| 11/4 " | 20 | 80 | 124 | 60 |
| 11/2 " | 24 | 85 | 144 | 60 |
| 2 " | 32 | 100 | 144 | 70 |
| 21/2 " | 38 | 125 | 168 | 90 |
| 3 " | 50 | 150 | 192 | 90 |
| 4 " | 65 | 195 | 220 | 130 |
