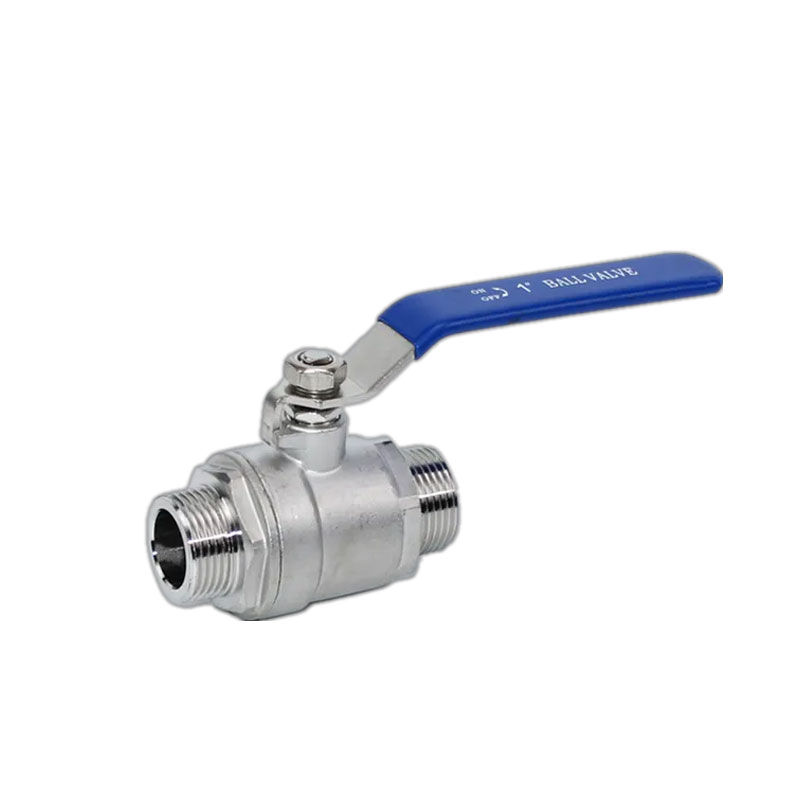

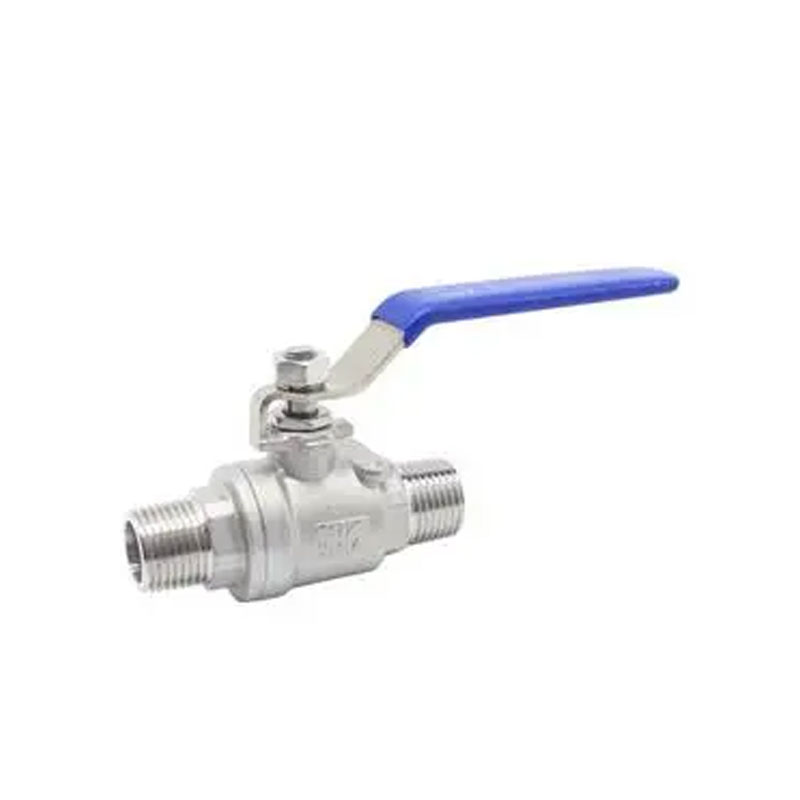

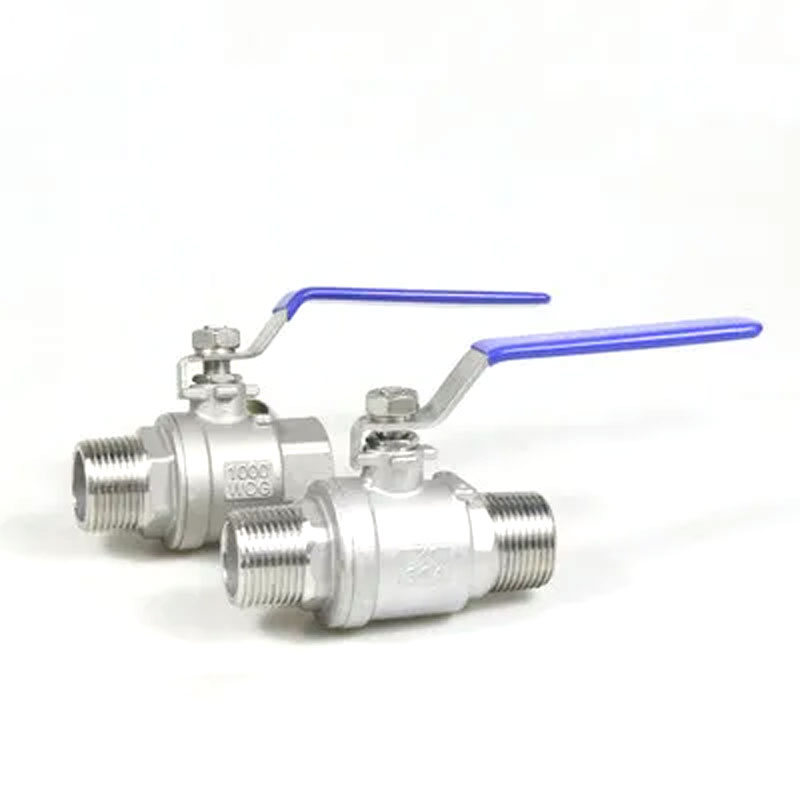

La vanne à billes en acier inoxydable Joepai PN64 produit par China Factory est utilisée pour Couper ou connecter les supports dans les pipelines. En sélectionnant différents matériaux, il peut être appliqué à divers milieux tels que l'eau, la vapeur, l'huile, l'acide nitrique, acide acétique, etc.
Classique officiel: DN15-DN65
Matériau du corps de la valve: WCB 、 304、316
Norme de thread: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
Pression maximale: 6,4MPA
Plage de température: -20c ~ 232C
Moyen approprié: eau, huile, air et certains liquides corrosifs
Tige d'épreuve / port complet
Corps de casting d'investissement

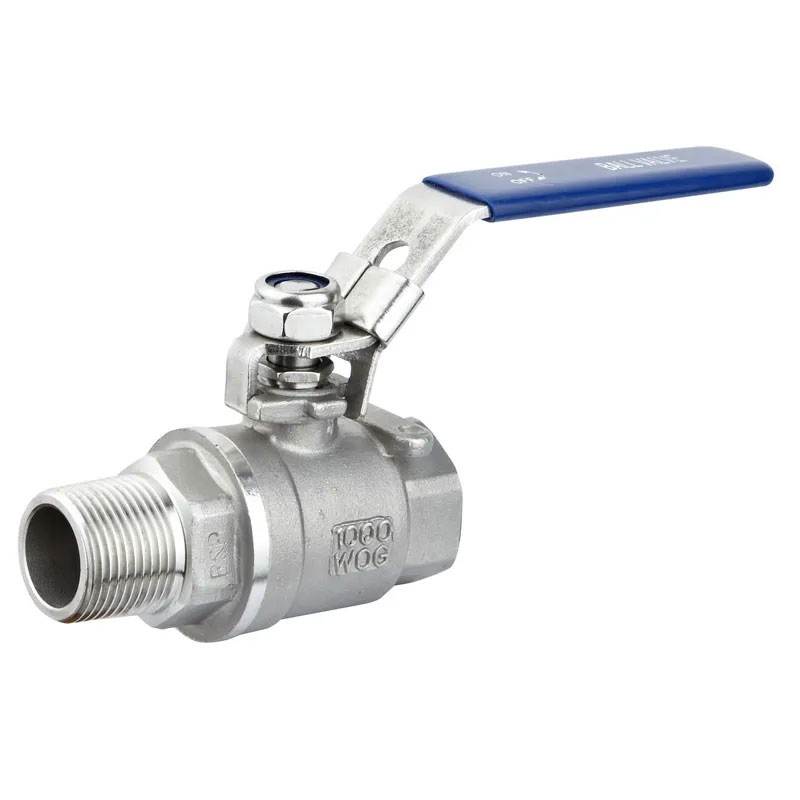

1000psi (PN64) W.O.G
Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
| 1 | Corps | WCB / CF8M / CF8 | 8 | Emballage | Ptfe |
| 2 | Capuchon | WCB / CF8M / CF8 | 9 | Glande | SS304 / SS |
| 3 | Siège | Ptfe | 10 | Poignée | SS304 / SS |
| 4 | Balle | SS316 / SS304 / SS | 11 | Laveuse de printemps | SS304 / SS |
| 5 | Tige | SS316 / SS304 / SS | 12 | Noix de tige | SS304 / SS |
| 6 | Joint | Ptfe | 13 | Verrouillage | SS304 / SS |
| 7 | Laveuse de poussée | Ptfe | 14 | Couverture en plastique | Plastique |
| NPS | DN | D | L | W | H | Rampe | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
La résistance au fluide est minime, avec un coefficient de résistance équivalent à celui d'un segment de tuyau de la même longueur.
Simple dans la conception, en taille compacte et léger.
Les surfaces d'étanchéité des soupapes à billes sont généralement faites de matériaux plastiques, offrant d'excellentes capacités d'étanchéité et sont largement utilisées dans les systèmes d'aspirateur.
La soupape à billes en acier inoxydable PN64 dispose d'un mécanisme d'ouverture et de clôture rapide, ne nécessitant qu'une rotation de 90 ° de complètement ouverte à entièrement fermée, ce qui le rend idéal pour la télécommande.
Il a une structure simple, avec des anneaux d'étanchéité mobiles, permettant un démontage et un remplacement faciles.
Lorsqu'elles sont complètement ouvertes ou fermées, les surfaces d'étanchéité de la balle et du siège de soupape sont isolées du milieu, empêchant toute érosion des surfaces d'étanchéité de la valve pendant l'écoulement.
Avec des tailles allant de quelques millimètres à plusieurs mètres, il convient à une utilisation dans des environnements, du vide élevé à la haute pression.
Notre valve à billes a trouvé une utilisation généralisée dans les industries telles que le pétrole, les produits chimiques, la production d'électricité, la fabrication du papier, l'énergie nucléaire, l'aérospatiale et même dans la vie quotidienne.
